Мультиметры цифровые APPA 11Х
| Номер в ГРСИ РФ: | 97982-26 |
|---|---|
| Категория: | Мультиметры |
| Производитель / заявитель: | JSC «PriST», КИТАЙ |
Мультиметры цифровые APPA 11X (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97982-26 | |||||||||
| Действует | по 19.03.2031 | |||||||||
| Наименование | Мультиметры цифровые | |||||||||
| Модель | APPA 11Х | |||||||||
| Модификации |
APPA 111 APPA 112 |
|||||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 729ba2f4-2d81-d1df-b7e0-ae4bb6b87b29 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
JSC «PriST», КИТАЙ, Jiangsu, Changzhou, TAIHU WEST ROAD NO.5-1
Поверка
| Методика поверки / информация о поверке |
МП-ПР-50-2025 Государственная система обеспечения единства измерений. Мультиметры цифровые APPA 11Х. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97982-26: Описание типа
2026-97982-26.pdf
|
Скачать | 203.3 КБ | |
|
97982-26: Методика поверки
МП-ПР-50-2025
2026-mp97982-26.pdf
|
Скачать | 3.7 MБ |
Описание типа
Назначение
Мультиметры цифровые APPA 11X (далее по тексту - мультиметры) предназначены для измерений напряжения постоянного и переменного тока, силы постоянного и переменного тока, электрического сопротивления постоянному току, электрической емкости и частоты.
Описание
Мультиметры представляют собой многофункциональные измерительные приборы, принцип действия которых основан на аналого-цифровом преобразовании входных сигналов. Управление процессом измерения осуществляется с помощью встроенного микропроцессора. Включение прибора и выбор режима работы осуществляется центральным переключателем, выбор дополнительного режима или функции осуществляется с помощью функциональных кнопок.
Конструктивно мультиметры выполнены в виде портативных приборов.
Мультиметры выпускаются в двух модификациях APPA 111, APPA 112, которые отличаются набором измерительных функций, диапазонами и точностью измерений.
Модификация APPA 111 позволяет проводить измерение коэффициента усиления транзисторов (hFE). Модификация APPA 112 обеспечивает расширенный диапазон измерения сопротивления путем измерения проводимости среды.
На передней панели расположены: ЖК дисплей, переключатель режимов измерения, функциональные кнопки и измерительные разъемы. Индикаторы на жидкокристаллическом дисплее: цифровая шкала, меню функций, индикаторы режимов измерения, единиц измерения и предупреждающие индикаторы.
На задней панели мультиметров расположен батарейный отсек, закрытый съемной крышкой с упором-подставкой. На задней панели мультиметров модификации APPA 111 есть светодиодный фонарь.
Серийный номер, идентифицирующий каждый экземпляр мультиметров, в виде цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится на корпус при помощи наклейки, размещаемой на задней стороне корпуса.
Общий вид мультиметров, место нанесения наклейки со знаком утверждения типа средства измерений и серийного номера представлены на рисунках 1 и 2.
Нанесение знака поверки на мультиметры предусмотрено под откидывающейся подставкой на задней стороне корпуса.
Пломбирование мультиметров от несанкционированного доступа не предусмотрено.
А

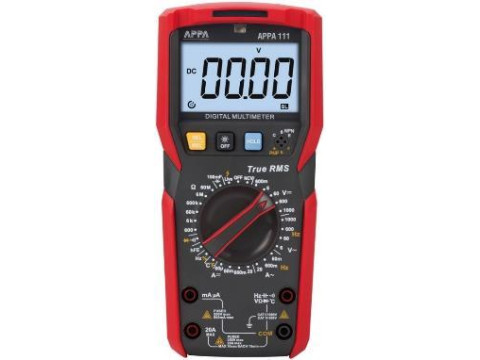

APPA 111

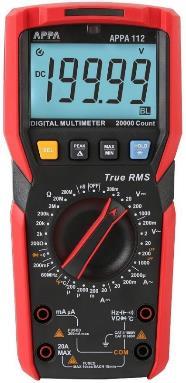

APPA 112
Рисунок 1 - Общий вид мультиметров и место нанесения наклейки со знаком утверждения типа (А)

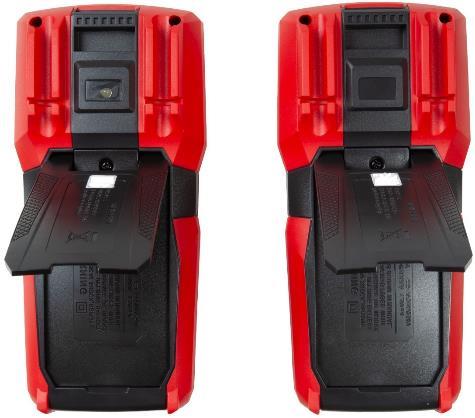

APPA 111 APPA 112
Рисунок 2 - Задний вид мультиметров с местами нанесения серийного номера (Б) и знака поверки (В)
Цвет корпуса мультиметров может отличаться от представленного на рисунках.
Программное обеспечение
Метрологически значимое программное обеспечение (далее - ПО) устанавливается в микроконтроллер на заводе-изготовителе во время производственного цикла.
Конструкция мультиметров модификаций APPA 111, APPA 112 исключает возможность несанкционированного влияния на ПО и измерительную информацию. Обновление ПО в процессе эксплуатации не осуществляется. В соответствии с п. 4.5 рекомендации по метрологии Р 50.2.077-2014 уровень защиты встроенного ПО и измерительной информации - «высокий».
Технические характеристики
Таблица 1.1 - Метрологические характеристики мультиметра APPA 111 в режиме измерений напряжения постоянного тока ______________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда (k) |
Пределы допускаемой абсолютной погрешности |
|
600,0 мВ |
0,1 мВ |
±(0,005-|иизм|1) +4-k) |
|
6,000 В |
0,001 В |
±(0,007- |иизм| + 3-k) |
|
60,00 В |
0,01 В | |
|
600,0 В |
0,1 В | |
|
1000 В |
1 В |
±(0,007- |иизм| + 10-k) |
1) иизм - измеренное значение напряжения постоянного тока, мВ / В
Таблица 1.2 - Метрологические характеристики мультиметра APPA 111 в режиме измерений напряжения переменного тока_______________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда (k) |
Пределы допускаемой абсолютной погрешности в диапазонах частот | |
|
От 45 до 400 Гц включ. |
Св. 400 до 1000 Гц включ. | ||
|
6,000 В |
0,001 В |
±(0,008-иизм1) + 5-k) |
±(0,01-иизм + 8-k) |
|
60,00 В |
0,01 В |
±(0,015-Лизм + 8-k) | |
|
600,0 В |
0,1 В | ||
|
1000 В |
1 В |
±(0,01-Лизм + 10-k) |
±(0,018-Лизм + 12-k) |
1) иизм - измеренное значение напряжения переменного тока, мВ / В
Таблица 1.3 - Метрологические характеристики мультиметра APPA 111 в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда (k) |
Пределы допускаемой абсолютной погрешности |
|
60,00 мкА |
0,01 мкА |
±(0,008-|1изм|1)+ 8-k) |
|
6,000 мА |
0,001 мА | |
|
60,00 мА |
0,01 мА | |
|
600,0 мА |
0,1 мА | |
|
20,00 А |
0,01 А |
±(0,02-|1изм| + 5-k) |
1) 1изм - измеренное значение силы постоянного тока, мкА / мА / А
Таблица 1.4 - Метрологические характеристики мультиметра APPA 111 в режиме измерений силы переменного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда (k) |
Пределы допускаемой абсолютной погрешности в диапазонах частот | |
|
От 45 до 400 Гц включ. |
Св. 400 до 1000 Гц включ. | ||
|
60,00 мА |
0,01 мА |
±(0,01-1изм1) + 12-k) |
±(0,015-1изм + 12-k) |
|
600,0 мА |
0,1 мА |
±(0,02-1изм + 3-k) |
±(0,025-1изм + 5-k) |
|
20,00 А |
0,01 А |
±(0,03-1изм + 5-k) |
±(0,035-1изм + 8-k) |
1) 1изм- измеренное значение силы переменного тока, мкА / мА / А
Таблица 1.5 - Метрологические характеристики мультиметра APPA 111 в режиме измерений сопротивления постоянному току____________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда (k) |
Пределы допускаемой абсолютной погрешности |
|
600,0 Ом |
0,1 Ом |
±(0,008-Иизм1) + 5-k) 2) |
|
6,000 кОм |
0,001 кОм |
±(0,008^изм + 3-k) |
|
60,00 кОм |
0,01 кОм | |
|
600,0 кОм |
0,1 кОм | |
|
6,000 МОм |
0,001 МОм |
±(0,015- Rизм + 5-k) |
|
60,00 МОм |
0,01 МОм |
±(0,015- Rизм + 25-k) |
|
1) R-изм - измеренное значение сопротивления, Ом / кОм / МОм 2) При измерении малых сопротивлений, следует исключать собственное сопротивление измерительных проводов согласно рекомендациям в РЭ. | ||
Таблица 1.6 - Метрологические характеристики мультиметра APPA 111 в режиме измерений ёмкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда (k) |
Пределы допускаемой абсолютной погрешности |
|
6,000 нФ |
0,001 нФ |
±(0,05- Сизм1) + 35-k)2) |
|
60,00 нФ |
0,01 нФ |
±(0,025- Сизм + 20-k) |
|
600,0 нФ |
0,1 нФ |
±(0,06- Сизм + 10-k) |
|
6,000 мкФ |
0,001 мкФ | |
|
60,00 мкФ |
0,01 мкФ | |
|
600,0 мкФ3) |
0,1 мкФ | |
|
6,000 мФ3) |
0,001 мФ |
- |
|
60,00 мФ3) |
0,01 мФ |
- |
|
100,0 мФ3) |
0,1 мФ |
- |
|
1) Сизм - измеренное значение электрической ёмкости, нФ / мкФ / мФ 2) При измерении малых ёмкостей следует исключать паразитную емкость прибора и измерительных проводов согласно рекомендациям в РЭ. 3) При измерении ёмкости свыше 100 мкФ пределы допускаемой абсолютной погрешности не нормируются | ||
Таблица 1.7 - Метрологические характеристики мультиметра APPA 111 в режиме измерений частоты
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
9,999 Гц |
0,001 Гц |
±(0,001- Fизм1) + 4-k) |
|
10,00 Гц |
0,01 Гц | |
|
100,0 Гц |
0,1 Гц | |
|
1,000 кГц |
0,001 кГц | |
|
10,00 кГц |
0,01 кГц | |
|
100,0 кГц |
0,1 кГц | |
|
10,00 МГц |
0,01 МГц | |
|
1) Fизм - измеренное значение частоты, Гц / кГц / МГц В режиме измерения частоты входное напряжение Ubx не более 30 В. Диапазон Ubx скз для частот до 100 кГц включ. от 0,1 до 30 В включ. Диапазон Ubx скз для частот св. 100 кГц до 1 МГц включ. от 0,2 до 30 В включ. Диапазон Ubx скз для частот более 1 МГц от 0,6 до 30 В включ. | ||
Таблица 2.1- Метрологические характеристики мультиметров APPA 112 в режиме измерений напряжения постоянного тока ______________________________________________________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
200,00 мВ |
0,01 мВ |
±(0,0005-|иизм|1) +5-k) |
|
2,0000 В |
0,0001 В | |
|
20,000 В |
0,001 В | |
|
200,00 В |
0,01 В | |
|
1000,0 В |
0,1 В |
±(0,001- |иизм| + 5-k) |
1) иизм - измеренное значение напряжения постоянного тока, мВ / В
Таблица 2.2 - Метрологические характеристики мультиметров APPA 112 в режиме измерений напряжения переменного тока в диапазоне частот от 45 до 400 Гц включительно______________
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
200,00 мВ |
0,01 мВ |
+(0,01-иизм1) + 25-k) |
|
2,0000 В |
0,0001 В |
+(0,008-иизм + 25-k) |
|
20,000 В |
0,001 В | |
|
200,00 В |
0,01 В | |
|
1000,0 В |
0,1 В |
+(0,012-иизм + 25-k) |
1) иизм - измеренное значение напряжения переменного тока, мВ / В
Таблица 2.3 - Метрологические характеристики мультиметров APPA 112 в режиме измерений силы постоянного тока
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
200,00 мкА |
0,01 мкА |
±(0,005-|1изм|1)+ 4-k) |
|
2000,0 мкА |
0,1 мкА | |
|
200,00 мА |
0,01 мА |
±(0,008-|1изм| + 6-k) |
|
20,000 A |
0,001 A |
±(0,02-|1изм| + 15-k) |
1) 1изм- измеренное значение силы постоянного тока, мкА / мА / А
Таблица 2.4 - Метрологические характеристики мультиметров APPA 112 в режиме измерений силы переменного тока в диапазоне частот от 45 до 400 Гц включительно
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности в диапазоне частот |
|
2000,0 мкА |
0,1 мкА |
±(0,015- 1изм1) + 15-k) |
|
200,00 мА |
0,01 мА | |
|
20,000 A |
0,001 мА |
± (0,025- 1изм + 35-k) |
1) 1изм — измеренное значение силы переменного тока, мкА / мА / А
Таблица 2.5 - Метрологические характеристики мультиметров APPA 112 в режиме измерений сопротивления постоянному току
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
200,00 Ом |
0,01 Ом |
±(0,004-Иизм1) + 10-k) |
|
2,0000 кОм |
0,0001 кОм |
±(0,004-Иизм + 5-k) |
|
20,000 кОм |
0,001 кОм | |
|
200,00 кОм |
0,01 кОм | |
|
2,0000 МОм |
0,0001 МОм | |
|
20,000 МОм |
0,001 МОм |
±(0,012-Иизм + 25-k) |
|
200,0 МОм |
0,1 МОм |
±(0,05^изм + 10-k) |
|
1) R-изм - измеренное значение сопротивления, Ом / кОм / МОм | ||
Таблица 2.6 - Метрологические характеристики мультиметров APPA 112 в режиме измерений ёмкости
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
20,000 нФ |
0,001 нФ |
±(0,04- Сизм1) + 50-k)2) |
|
200,00 нФ |
0,01 нФ | |
|
2000,0 нФ |
0,1 нФ | |
|
2,0000 мкФ |
0,0001 мкФ | |
|
20,000 мкФ |
0,001 мкФ | |
|
200,00 мкФ3) |
0,01 мкФ |
- |
|
2,0000 мФ3) |
0,0001 мФ |
- |
|
20,000 мФ3) |
0,001 мФ |
- |
|
200,00 мФ3) |
0,01 мФ |
- |
|
1) Сизм - измеренное значение электрической ёмкости, нФ / мкФ / мФ 2) При измерении малых ёмкостей следует исключать паразитную емкость прибора и измерительных проводов согласно рекомендациям в РЭ. 3) При измерении ёмкости свыше 100 мкФ пределы допускаемой абсолютной погрешности не нормируются. | ||
Таблица 2.7 - Метрологические характеристики мультиметров APPA 112 в режиме измерений частоты
|
Верхний предел диапазона измерений |
Значение единицы младшего разряда k |
Пределы допускаемой абсолютной погрешности |
|
199,99 Гц |
0,01 Гц |
±(0,001- Fизм1) + 3-k) |
|
1999,9 Гц |
0,1 Гц | |
|
199,99 кГц |
0,01 кГц | |
|
1999,9 кГц |
0,1 кГц | |
|
19,999 МГц |
0,001 МГц | |
|
60,00 МГц |
0,01 МГц | |
|
1) Fизм - измеренное значение частоты, Гц / кГц / МГ ц | ||
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Таблица 4 - Основные технические характеристики мультиметров APPA 111, APPA 112
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
0,37 |
|
Габаритные размеры (ширинахвысотахглубина), мм |
189,4x53,8x89 |
|
Питание |
Батарея 1,5 В х 4 шт (ААА) |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +18 до +28 75 |
|
Рабочие условия эксплуатации: APPA 111 - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более APPA 112 - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от 0 до +40 75 от 0 до +30 75 |
Знак утверждения типа
наносится на переднюю панель источников методом наклейки и на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность мультиметров
|
Наименование |
Обозначение |
Количество шт./экз. |
|
Мультиметр |
APPA 11Х 1) |
1 |
|
Измерительные провода |
- |
1 комплект |
|
Руководство по эксплуатации на CD-диске |
- |
1 |
|
1) В зависимости от модификации. | ||
Сведения о методах измерений
приведены в разделе «ПРОВЕДЕНИЕ ИЗМЕРЕНИЙ» руководства по эксплуатации.
Нормативные документы
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия»
Приказ Росстандарта от 01.10.2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’16 до 100 А»
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 18.08.2023 г. № 1706 «Об утверждении государственной поверочной схемой для средств измерений переменного электрического напряжения до 1000 в в диапазоне частот от Ь10-1до 2-109 Гц»
Приказ Росстандарта от 17.03.2022 года № 668 «Об утверждении государственной поверочной схемой для средств измерений силы переменного электрического тока от 1-10’8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ГОСТ 8.371-80. «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости» к государственному первичному эталону единицы электрической емкости - ГЭТ 25-79
Приказ Росстандарта от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты к государственному первичному эталону единиц времени, частоты и национальной шкалы времени - ГЭТ 1-2022
Стандарт предприятия «Мультиметры цифровые APPA 11Х»
Другие Мультиметры
