Установка для измерений массовой концентрации аэрозольных частиц УМК-1
| Номер в ГРСИ РФ: | 97986-26 |
|---|---|
| Производитель / заявитель: | ФГУП "ВНИИФТРИ", пос.Менделеево |
Установка для измерений массовой концентрации аэрозольных частиц УМК-1 (далее -установка) предназначена для измерений массовой концентрации аэрозольных частиц, поверки и калибровки средств измерений массовой концентрации аэрозольных частиц.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97986-26 | ||||||
| Наименование | Установка для измерений массовой концентрации аэрозольных частиц | ||||||
| Модель | УМК-1 | ||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 1bdc8351-c5f6-4e30-a176-1174000afe69 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФГУП «ВНИИФТРИ», РОССИЯ, 141570, Московская обл., г. Солнечногорск, пгт. Менделеево, промзона ФГУП «ВНИИФТРИ», к. 11
Поверка
| Методика поверки / информация о поверке |
МП-680-012-25 Государственная система обеспечения единства измерений. Установка для измерений массовой концентрации аэрозольных частиц УМК-1. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
97986-26: Описание типа
2026-97986-26.pdf
Файл устарел
|
Скачать | 272.5 КБ | |
|
97986-26: Методика поверки
МП-680-012-25
2026-mp97986-26.pdf
Файл устарел
|
Скачать | 1 MБ | |
|
97986-26: Описание типа
2026-97986-26-1.pdf
|
Скачать | 272.5 КБ | |
|
97986-26: Методика поверки
МП-680-012-25
2026-mp97986-26-1.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Установка для измерений массовой концентрации аэрозольных частиц УМК-1 (далее -установка) предназначена для измерений массовой концентрации аэрозольных частиц, поверки и калибровки средств измерений массовой концентрации аэрозольных частиц.
Установку применяют в качестве рабочего эталона согласно Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 30.12.2021 г. № 3105.
Описание
К средству измерений данного типа относится установка для измерений массовой концентрации аэрозольных частиц УМК-1 с заводским номером 0001.
Принцип действия установки основан на неэкстрактивном (без отбора пробы) оптическом методе измерений массовой концентрации аэрозольных частиц по коэффициенту пропускания лазерного луча при прохождении его через воздушную среду с взвешенными твердыми частицами.
Конструктивно установка состоит из:
- анализатора пыли DUSTHUNTER, модификация T200 (рег. № 82897-21);
- генератора аэрозольных частиц из порошкообразных материалов SAG 410/H;
- аэрозольной камеры.
О бщий вид установки представлен на рисунке 1.
Наименование установки, заводской номер и год изготовления приведены в документе «Установка для измерений массовой концентрации аэрозольных частиц УМК-1. Паспорт» и на табличке, представленной на рисунке 2. Маркировка нанесена методом лазерной гравировки. Формат заводского номера - цифровой.
Нанесение знака поверки на установку не предусмотрено.
Пломбирование установки не предусмотрено.
Место нанесения заводского номера
Место нанесения заводского номера
Место нанесения заводского номера
Рисунок 1 - Общий вид установки для измерений массовой концентрации аэрозольных частиц УМК-1

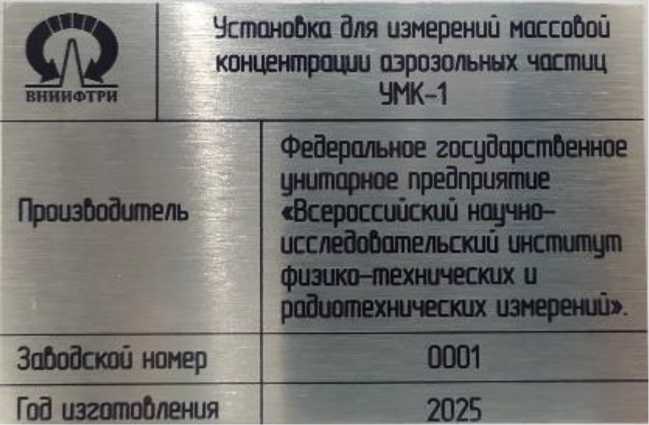

Рисунок 2 - Табличка с информацией об установке для измерений массовой концентрации аэрозольных частиц УМК-1
Программное обеспечение
Анализатор пыли, входящий в состав установки, имеет встроенное программное обеспечение (далее - ПО), являющееся полностью метрологически значимым. Основные функции встроенного ПО: обработка измерительных сигналов, хранение, отображение и передача результатов измерений на внешние устройства, а также управление работой анализаторов. Идентификационные данные встроенного ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MCU |
|
Номер версии (идентификационный номер) ПО |
не ниже 01.00.00 |
|
Цифровой идентификатор ПО |
_ |
Уровень защиты встроенного ПО от преднамеренных и непреднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Технические характеристики
Метрологические и основные технические характеристики установки представлены в таблицах 2 и 3.
Таблица 2 - Метрологические характеристики установки
|
Наименование характеристики |
Значение |
|
Диапазон измерений массовой концентрации аэрозольных частиц, мг/м3 |
от 0,1 до 3000 |
|
Пределы допускаемой относительной погрешности измерений массовой концентрации аэрозольных частиц, % |
±8 |
|
Примечание - Метрологические характеристики установлены по тестовому аэрозолю на основе пыли инертной по ГОСТ Р 51569-2000 | |
Таблица 3 - Основные технические характеристики установки
|
Наименование характеристики |
Значение |
|
Диапазон показаний массовой концентрации аэрозольных частиц, мг/м3 |
от 0 до 10000 |
|
Масса установки (без учета аэрозольной камеры), кг, не более |
30 |
|
Габаритные размеры, мм, не более: | |
|
анализатор пыли: | |
|
приемопередатчик: | |
|
высота |
250 |
|
ширина |
210 |
|
длина |
440 |
|
отражатель: | |
|
высота |
250 |
|
ширина |
210 |
|
длина |
370 |
|
шкаф управления: | |
|
высота |
470 |
|
ширина |
230 |
|
длина |
310 |
|
генератор аэрозольных частиц из порошкообразных материалов SAG 410/H: | |
|
высота |
330 |
|
ширина |
330 |
|
длина |
360 |
|
аэрозольная камера: | |
|
высота |
1800 |
|
ширина |
1500 |
|
длина |
6100 |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации установки: - температура окружающей среды, °С - относительная влажность окружающего воздуха, % - атмосферное давление, кПа |
от +15 до +35 от 30 до 80 от 84 до 106,7 |
|
Время непрерывной работы, ч, не менее |
8 |
|
Параметры электрического питания от сети переменного тока: - напряжение переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
Знак утверждения типа
наносится на титульный лист паспорта типографическим способом.
Комплектность
аблица 4 - Комплектность установки
|
Наименование |
Обозначение |
Количество |
|
Установка для измерений массовой концентрации аэрозольных частиц УМК-1 в составе: |
- |
1 шт. |
|
Анализатор пыли |
DUSTHUNTER T200 |
1 шт. |
|
Генератор аэрозольных частиц из порошкообразных материалов |
SAG 410/H |
1 шт. |
|
Камера аэрозольная |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 1.5 «Использование по назначению» документа «Установка для измерений массовой концентрации аэрозольных частиц УМК-1. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2021 № 3105 «Об утверждении Государственной поверочной схемы для средств измерений дисперсных параметров аэрозолей, взвесей и порошкообразных материалов»
