Комплексы баллистические БК-01
| Номер в ГРСИ РФ: | 97987-26 |
|---|---|
| Производитель / заявитель: | ФКП "НАЦИОНАЛЬНОЕ ИСПЫТАТЕЛЬНОЕ ОБЪЕДИНЕНИЕ "ГОСУДАРСТВЕННЫЕ БОЕПРИПАСНЫЕ ИСПЫТАТЕЛЬНЫЕ ПОЛИГОНЫ РОССИИ" (ФКП «НИО «ГБИП России»), г. Чапаевск, Самарская обл. |
Комплексы баллистические БК-01 (далее - комплексы баллистические) предназначены для измерений скорости полета метаемого элемента в диапазоне от 30 до 1000 м/с, а также совместно с пьезоэлектрическими датчиками для измерений давления пороховых газов боеприпасов стрелкового и артиллерийского вооружения без трассера калибров от 5,45 до 37 мм, а также охотничьих дробовых и пулевых патронов калибров 12/70, 12/76, 16/70, 20/70, 20/76, 410/76 при выстреле из измерительного баллистического ствола.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97987-26 | ||||||
| Действует | по 19.03.2031 | ||||||
| Наименование | Комплексы баллистические | ||||||
| Модель | БК-01 | ||||||
| Приказы |
№512 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 7a041da3-25f4-0cb7-afac-d8763f2690c6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ФКП «НИО «ГБИП России», РОССИЯ, 622015, Свердловская обл., г. Нижний Тагил, ул. Гагарина, д. 29
Поверка
| Методика поверки / информация о поверке |
МП 4700/0495-2025 Государственная система обеспечения единства измерений. Комплексы баллистические БК-01. Методика поверки.
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97987-26: Описание типа
2026-97987-26.pdf
|
Скачать | 303.8 КБ | |
|
97987-26: Методика поверки
МП 4700/0495-2025
2026-mp97987-26.pdf
|
Скачать | 3.1 MБ |
Описание типа
Назначение
Комплексы баллистические БК-01 (далее - комплексы баллистические) предназначены для измерений скорости полета метаемого элемента в диапазоне от 30 до 1000 м/с, а также совместно с пьезоэлектрическими датчиками для измерений давления пороховых газов боеприпасов стрелкового и артиллерийского вооружения без трассера калибров от 5,45 до 37 мм, а также охотничьих дробовых и пулевых патронов калибров 12/70, 12/76, 16/70, 20/70, 20/76, 410/76 при выстреле из измерительного баллистического ствола.
Описание
Принцип действия комплексов баллистических в части измерения электрических зарядов основан на преобразовании электрических зарядов, генерируемых пьезоэлектрическим датчиком давления в электрическое напряжение с последующим аналогово-цифровым преобразованием, пересчетом с учетом характеристики датчика в давление и регистрацией информации в цифровом виде.
Принцип действия комплексов баллистических в части измерения скорости полета метаемого элемента основан на формировании на заданном участке траектории полета метаемого элемента световых блокирующих плоскостей и измерении времени пролета базового расстояния, ограниченного этими плоскостями.
Конструктивно комплекс баллистический состоит из выносного и лабораторного оборудования. Выносное оборудование комплекса представляет собой два фотоблокирующих устройства, реализующие световые блокирующие плоскости, соединённые меду собой четырьмя штангами и для удобства перемещения оснащенные колесами с фиксаторами.
Лабораторное оборудование состоит из блока сопряжения, комплекта вычислительной и оргтехники и обеспечивает преобразование аналоговых сигналов для последующих регистрации, обработки и хранения.
Заводской номер в цифровом формате наносится методом гравировки на шильдик, расположенный как на лабораторном, так и на выносном оборудовании.
Общий вид комплекса баллистического приведен на рисунке 1. Места нанесения знака утверждения типа приведены на рисунке 2. Места нанесения пломбировки приведены на рисунке 3. Шильдик с указанием места нанесения заводского номера приведен на рисунке 4.
Нанесение знака поверки на комплекс баллистический не предусмотрено.

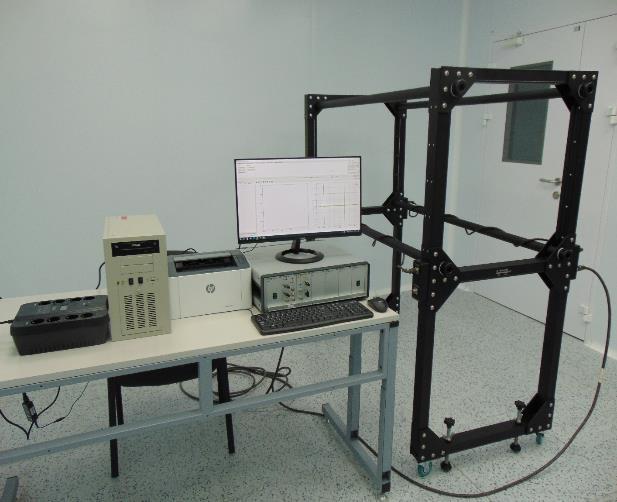

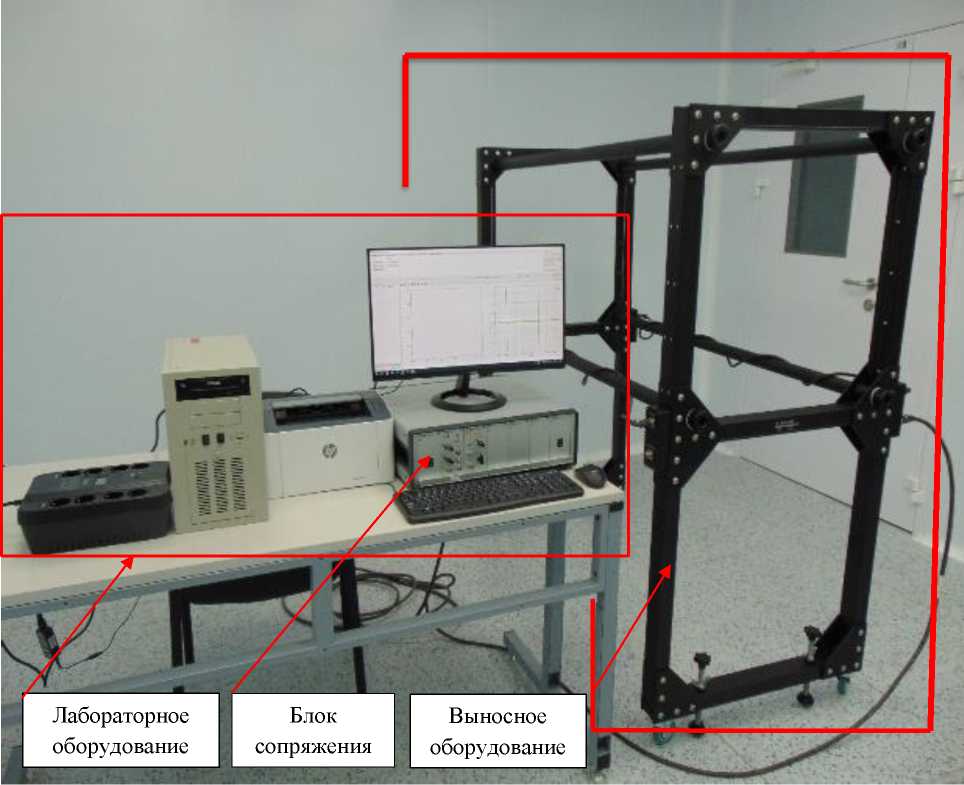

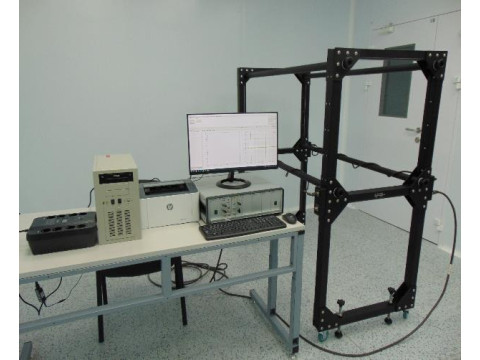

Рисунок 1 - Общий вид средства измерений
типа

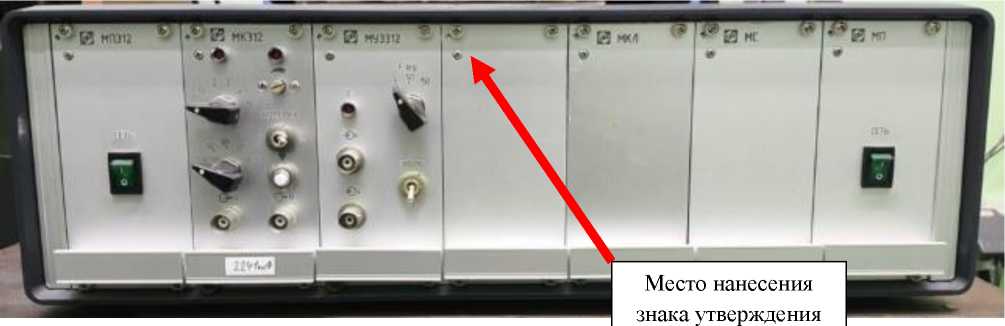

Рисунок 2 - Место нанесения знака утверждения типа на лицевую панель блока сопряжения
Места пломбировки

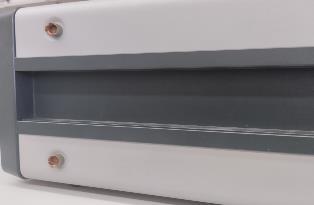

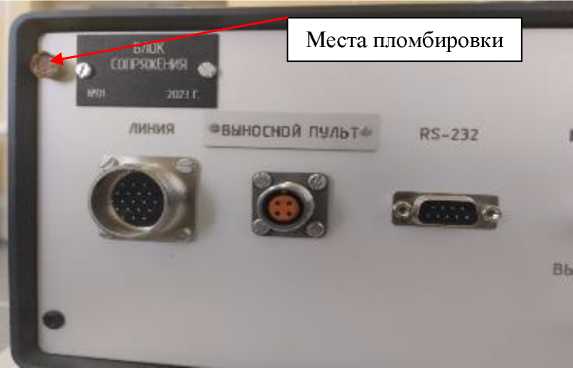

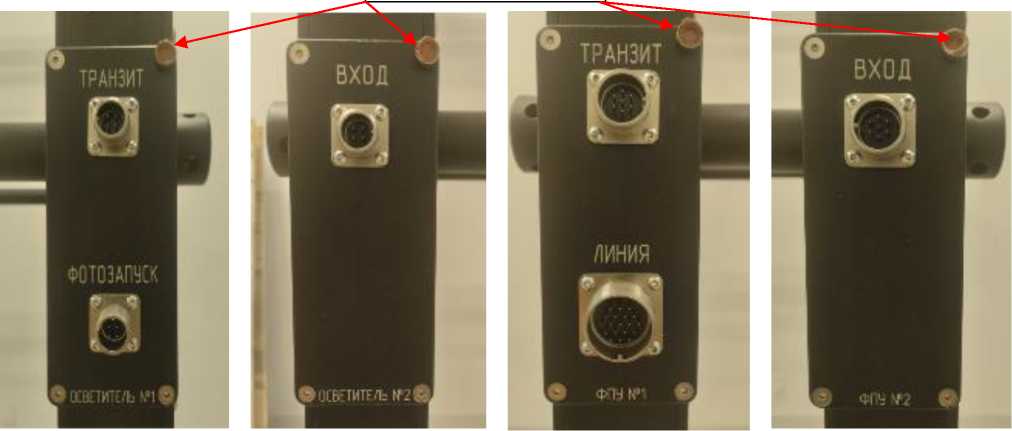

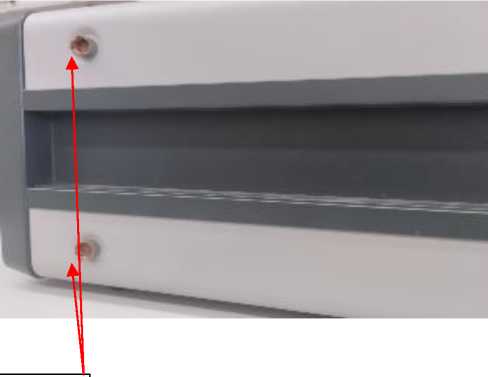

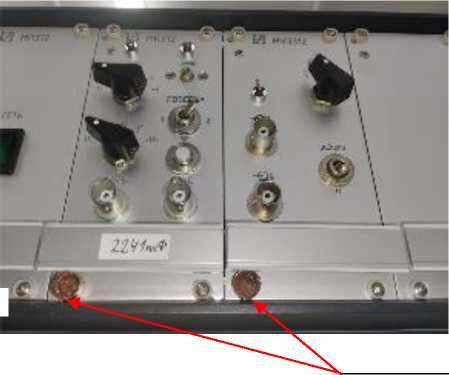

Рисунок 3 - Схема пломбировки от несанкционированного доступа
Место нанесения заводского номера

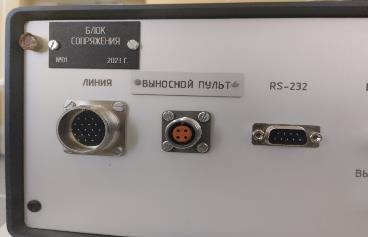

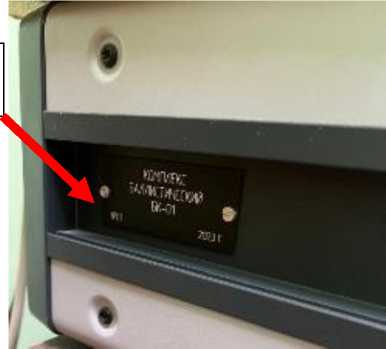

Рисунок 4 - Место нанесения заводского номера на шильдик
Программное обеспечение
Специальное программное обеспечение (далее - СПО) «Баллистический комплекс» БК-01 предназначено для регистрации и обработки результатов измерений, установления требуемых режимов работы.
Уровень защиты СПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные СПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Баллистический комплекс |
|
Номер версии (идентификационный номер) ПО |
1.00 |
|
Цифровой идентификатор ПО |
851E37880240335AFDC11279F7939D64 |
Технические характеристики
Метрологические и основные технические характеристики комплексов баллистических приведены в таблицах 2-3.
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразуемых электрических зарядов, пКл, не менее |
от -10000 до 0 |
|
Пределы допускаемой приведенной погрешности измерения электрических зарядов, % 1) |
±0,2 |
|
Коэффициент преобразования модулей усилителя зарядов, мВ/пКл |
от 0,2 до 0,5 |
|
Диапазон измерений скорости полета метаемого элемента, м/с |
от 30 до 1000 |
|
Пределы допускаемой относительной погрешности измерений скорости полета метаемого элемента, % |
±1,0 |
|
Диапазон измерений длительности импульса давления, записанного в аналого-цифровой преобразователь, мс |
от 1 до 65 |
|
Пределы допускаемой абсолютной погрешности измерений длительности импульса давления, записанного в аналогоцифровой преобразователь, мс |
±0,01 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Верхние граничные частоты переключаемых полос пропускания: | |
|
- по уровню минус 3 дБ, кГц |
1,20 ± 0,12 |
|
- по уровню минус 3 дБ, кГц |
2,50 ± 0,25 |
|
- по уровню минус 3 дБ, кГц |
3,50 ± 0,35 |
|
- по уровню минус 3 дБ, кГц |
5,0 ± 0,6 |
|
- по уровню минус 3 дБ, кГц |
50 ± 5 |
|
- по уровню минус 3 дБ, кГц |
21 ± 1 |
|
- по уровню минус 6 дБ, кГц |
150 ± 15 |
|
- по уровню минус 3 дБ при отключенном фильтре, кГц, не менее |
100 |
|
Дрейф выходного напряжения модулей усилителя зарядов, мВ/с, не более |
0,5 |
|
Нелинейность амплитудной характеристики модулей усилителя зарядов, %, не более |
0,1 |
|
1) Нормирующим значением является максимальное значение диапазона преобразуемых электрических зарядов Qmax, пКл, определяется по формуле Qmax = 5000, ft’iip где Кпр - коэффициент преобразования модулей усилителя зарядов, мВ/пКл. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Величина измерительной базы, м, не менее |
1,0 |
|
Расстояние от дульного среза ствола до центра базы, м, не менее |
2,5 |
|
Минимальный размер рабочей зоны комплекса, формируемой линейным осветителем и приемным устройством, мм, не менее - ширина - высота |
250 250 |
|
Масса переносимых блоков комплекса, кг, не более |
55,0 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220 ± 22 50,0 ± 0,5 |
|
Потребляемая мощность, кВ^А, не более |
1,0 |
|
Условия эксплуатации лабораторного оборудования: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 96 до 104 |
|
Условия эксплуатации выносного оборудования: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от -40 до +40 80 от 96 до 104 |
Показатели надежности комплексов баллистических приведены в таблице 4.
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч, не менее |
600 |
|
Среднее время восстановления, ч, не более |
2 |
|
Средний срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится на лицевую панель блока сопряжения из состава комплекса баллистического в виде наклейки и на титульный лист формуляра типографским способом.
Комплектность
Комплектность комплексов баллистических приведена в таблице 5.
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Рабочая станция в составе1): - системный блок; |
1 шт. | |
|
- многофункциональный адаптер PCI-9812 (установлен в системный блок); |
1 шт. | |
|
- монитор; |
1 шт. | |
|
- клавиатура; |
1 шт. | |
|
- манипулятор типа «Мышь». |
1 шт. | |
|
2 Фотоблокирующее устройство №1 |
АШВ 2.008.024 |
1 шт. |
|
3 Фотоблокирующее устройство №2 |
АШВ 2.008.025 |
1 шт. |
|
4 Блок сопряжения |
АШВ 2.739.001 |
1 шт. |
|
5 Принтер лазерный1) |
1 шт. | |
|
6 Источник бесперебойного питания (ИБП)1) |
1 шт. | |
|
7 Формуляр |
АШВ 1.419.035. ФО |
1 экз. |
|
8 Руководство по эксплуатации |
АШВ 1.419.035 РЭ |
1 экз. |
|
9 Руководство оператора |
904.00952-013401РО |
1 экз. |
|
10 Специальное программное обеспечение2) |
904.00952-013401 |
1 шт. |
|
11 Принадлежности: 11.1 Кабель |
АШВ 4.853.493 |
1 шт. |
|
11.2 Кабель |
АШВ 4.853.492 |
1 шт. |
|
11.3 Кабель |
АШВ 4.853.491 |
1 шт. |
|
11.4 Кабель |
АШВ 4.850.036-03 |
3 шт. |
|
11.5 Кабель |
АШВ 4.850.036 |
1 шт. |
|
11.6 Кабель |
АШВ 4.850.057 |
1 шт. |
|
11.7 Кабель |
АШВ 4.850.058 |
1 шт. |
|
11.8 Кабель Sven USB 2.0 |
1 шт. | |
|
11.9 Кабель RS232 |
1 шт. | |
|
11.10 Переход СР-50-75ФВ |
1 шт. | |
|
11.11 Шнур сетевой АС102 |
1 шт. | |
|
11.12 Пульт выносной |
ДВТМ.3.624.000 |
1 шт. |
|
11.13 Штанга |
4 шт. | |
|
11.14 ЗИП: Вставка плавкая ВП1-2А 250В |
ОЮО.480.003 ТУ |
2 шт. |
|
12 Методика поверки |
- |
1 экз. |
|
1) В комплектации поставщика 2) Носитель CD или флеш-накопитель |
Сведения о методах измерений
приведены в разделе 7 «Использование по назначению» руководства по эксплуатации АШВ 1.419.035 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28.07.2023 № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
ГОСТ 8.371-80 «ГСИ. Государственный первичный эталон и общесоюзная поверочная схема для средств измерений электрической емкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 26.09.2022 № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
АШВ 1.419.035 ТУ «Комплекс баллистический БК-01. Технические условия»
