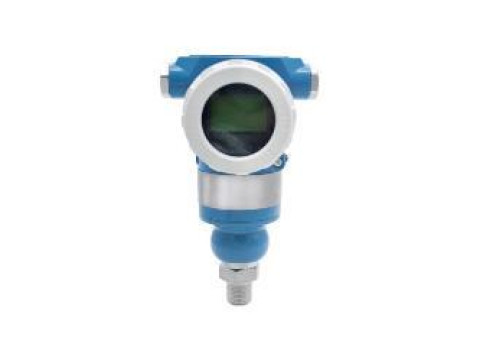

Датчики давления INSENS

Назначение

Датчики давления INSENS (далее - датчики) предназначенные для измерений дифференциального, избыточного, абсолютного давлений и преобразования полученных значений в аналоговый или цифровой сигнал, который может быть использован в системах автоматического контроля, регулирования и мониторинга давления газов, парообразных и жидких сред в различных отраслях промышленности.

Описание

Принцип действия датчиков основан на упругой деформации материала чувствительного элемента (ЧЭ) под воздействием давления измеряемой среды, что приводит к изменению электрического сигнала, преобразующегося в унифицированный выходной сигнал электрического тока и (или) в выходной цифровой сигнал HART, Modbus RTU (TCP), Profibus PA (DP), FOUNDATION™ Fieldbus.

Конструктивно, датчики состоят из двухкамерного металлического корпуса с крышками и присоединенным к нему блоком, содержащий ЧЭ. Передняя камера закрыта крышкой, оснащена стеклянным смотровым окном (в зависимости от модели и модификации крышка может быть глухой). Внутри камеры размещены электронный измерительный модуль и модуль индикации, при использовании глухой крышки модуль индикации может отсутствовать. В переднюю камеру заведен шлейф проводов от ЧЭ. Задняя секция закрыта глухой крышкой и содержит контакты подключения выходного сигнала.

Датчики имеют 5 моделей (серий) - INSENS-1000/1100/1200/1300/1400, которые могут выпускаться в общепромышленном и взрывозащищенном исполнении, а также отличающихся материалами изготовления корпуса датчика и мембраны и различными модификациями внутри моделей, отличающиеся видом измеряемого давления, метрологическими характеристиками, способом подключения к процессу и передачи данных, и т.д.

Заводской номер, идентифицирующей каждый экземпляр датчика в виде буквенноцифрового обозначения по системе нумерации изготовителя, наносится методом лазерной гравировки на маркировочную металлическую табличку, прикрепленную к корпусу датчика с помощью крепежных элементов (винтов, клепок и т.п.), и обеспечивает его идентификацию, а также возможность прочтения и сохранность указанной информации в процессе эксплуатации.

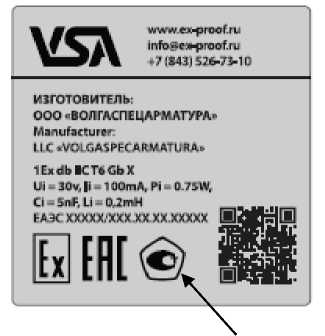

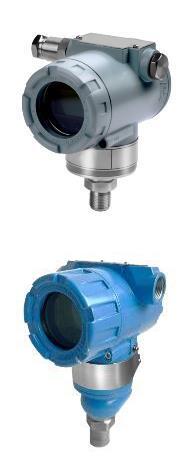

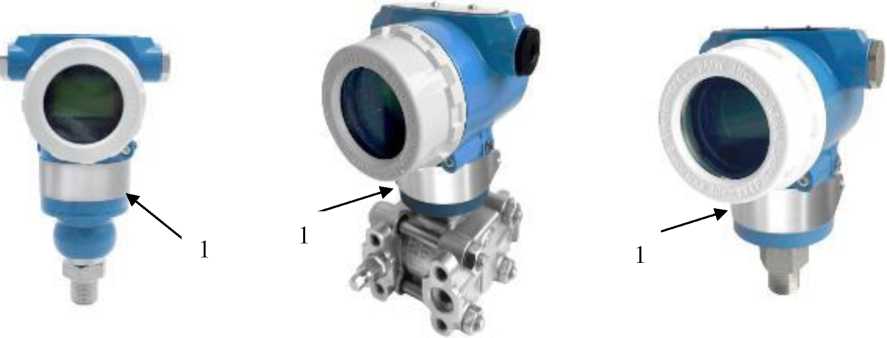

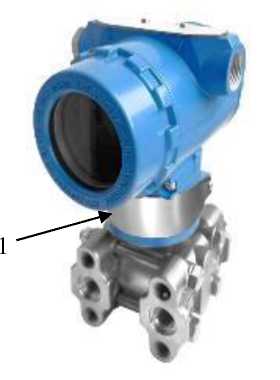

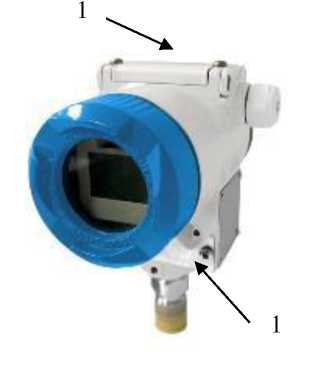

Общий вид датчиков, места нанесения маркировочной таблички, заводского номера и знака утверждения типа, представлены на рисунках 1 (а,б,в,г,д). Цвет корпуса датчиков может быть изменён в процессе производства.

Нанесение знака поверки на датчики давления и их пломбирование не предусмотрено.

Диал. изм J input range; 0-£l.B M Pa Оен. Приввд, nonpj Acc,; ±t>,1%

70 MPa

Питание/ Supply: 24 V DC

Виод/ Input: 4-.20mA, HART Темп. Фир. среды: -ЧО’С s Tp S*W X

Модель/Type: 1И0ТС-7622-1-SM3-SBBMIK

Серийный №/SH:FC22D623Q1

Дата выпуска/ Dale: 05.2025

ДАТЧИК ДАВЛЕНИЯ СЕРИЯ 1000 INSENS

PRESSURE TRANSMITTER SERIES 10»

U,=2S V, 1|=0Э mA, Pi-O.ES W

CpS nF, L|=D mH

OEx la EIC T6. _,T4 Ga X IPGS Ex la IIIC TB5...T135 Da X

ЕАЭС XXXXX/XXX.XX.XX.XXXXX

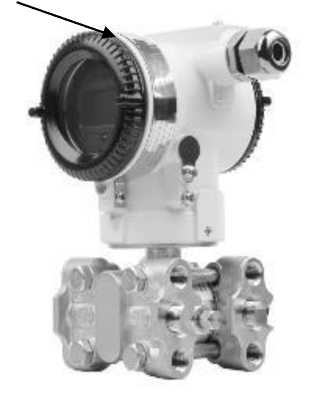

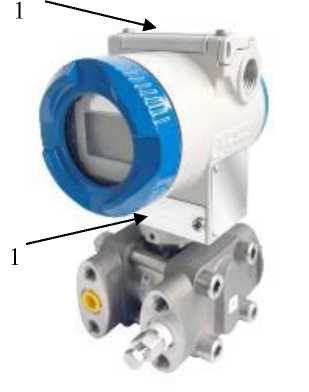

Рисунок 1а - Общий вид датчиков давления INSENS, модели INSENS -1000, с местами нанесения маркировочной таблички (1), заводского номера (2) и знака утверждения типа (3)

ДАТЧИК InlS^^nl^k PRESSURE

ДАВЛЕНИЯ “             TRANSMITTER

серин ПОП                     аеПмПОо

Моде ль /Туре. 110DD5T-S2 S4DD 5SS-T1R 3-Н C-GH1 -/11

Диеп, изм. Input range: -IOO...2S0 kPa              FVj:<: G MPa

Осн. привел, norpJAcc.: ±0.075%

Вход (Input: 4...20 mA, HART Дата вы пуска (Dale: 05.2025 П итание /Su ppi у: 24 U DC Сер. № (S№ F220E-120-014-1-001

*           Изготовитель1 Manufacturer

If А ООО «ВОЛГАСПЕЦАРМАТУРА» leJ/\LLC «VOLGASPECARMATURAr

LUI U|=20 V, l|=33 mA. P|=D.B5 W

L11LC|=D Li=D mM

be la нс T4 Ga x iPfi?

ь "I -W *C < Ta < e-BD DC

EA&C XXXXX/XXX.XXXX.XXXXX

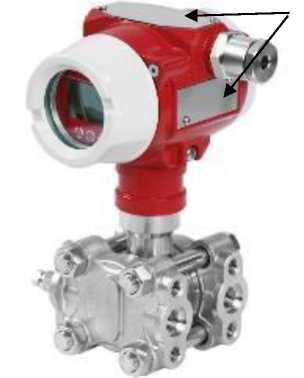

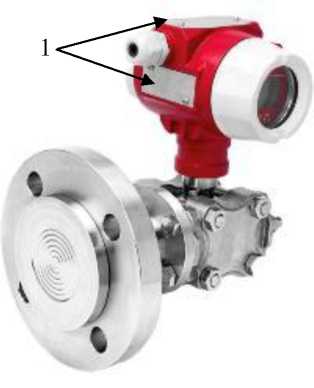

Рисунок 1б - Общий вид датчиков давления INSENS, модели INSENS -1100, с местами нанесения маркировочной таблички (1), заводского номера (2) и знака утверждения типа (3)

1

Дпап. иом.ЛОput rarvge: О-J MPa Осн. приизд. пагрJАсс.: ±0,075% Ргтда! 3 МРа

Питаний1 Supply: 24 V DC

Вход/ Input: 4...20 mA, HART

Темп. ркр. среды: -4СРС STaS +60Х fcj'Type:12UDT-GP^G32-C2M1^T5-B5OEPAA39Q

Серийный fte/SH: 022080052

Дата выпуска/ Date; 05.2025

ДАТЧИК ДАВЛЕНИЯ СЕРИЯ 1200

PRESSURE rRANSMlTTER X5ER1E5 1Z00

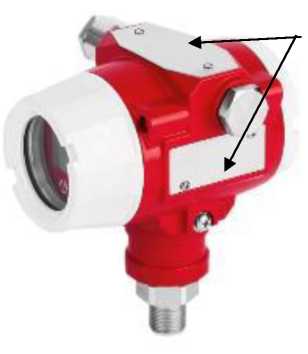

Рисунок 1в - Общий вид датчиков давления INSENS, модели INSENS -1200, с местами нанесения маркировочной таблички (1), заводского номера (2) и знака утверждения типа (3)

Диап. нам/Input range: 0-20QkPa Осн. привад, nurpj' Aco.: ±3,075%

F„: ПМРа

Питание? Supply: 24 V DC Вход/ Input: 4,„20 mA, HART Town. окр. среды: -4СГ'С £Ta£ tfiOX Моде л ь/ Ту ре: 1300DP-522-A-SFM4-L1 -FaXS Серийный №/ SN: 2212260 Дата выпуска/ Dale: 05.2325

ДАТЧИК ДАВЛЕНИЯ СЕРИЙ121Ю

IN

U,=2B V, ||=93 mA, P|=0.65W

Cj=10 nF, L|=O mH

Ex la ItC Г6...Т4 Ga X IP65

Ex laIIIC ТЭ5...Т135 DaX

О1

PRESSURE TRANSMITTER SERIES 1300

хЕЯ[®

ЕАЭС ХХХХХ/ХХХ.ХХ.ХХ.ХХХХХ

а-

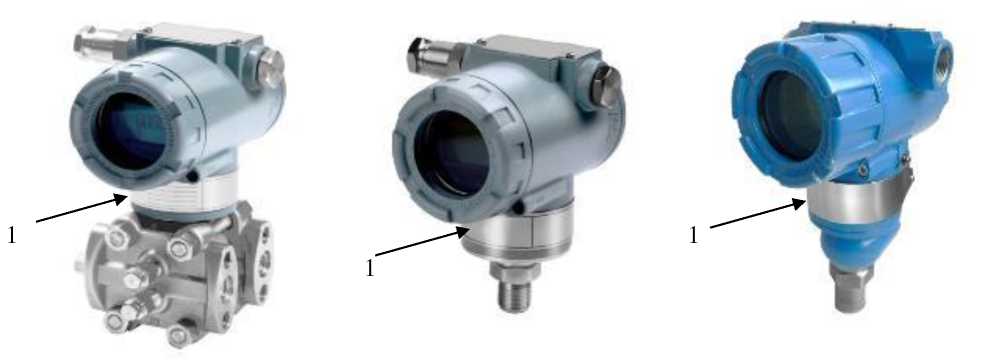

Рисунок 1г - Общий вид датчиков давления INSENS, модели INSENS -1300, с местами нанесения маркировочной таблички (1), заводского номера (2) и знака утверждения типа (3)

Датчик давления Pressure Transmitter

Серия 1400        Series 1400

Модель / Туре: 1400GP-S205GGSSS-T1R1-FC-6M01-B4I2Y15 Серийный № / Serial No.: VSA51371355

Питание / Power supply: 24 V DC Вход / Input: 4-20 mA, HART Диап. изм. / Input range: 0-2 MPa Макс. давл. / Max. pressure: 20 MPa Темп. окр. среды / Amb.Temp.: -60-+120 °C Дата выпуска / Date : 05.2025 Осн. привед. погр. / Асе.: ±0,1%

Уровень защиты / Ingress protection : IP65

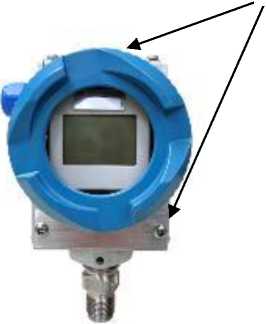

Рисунок 1д - Общий вид датчиков давления INSENS, модели INSENS -1400, с местами нанесения маркировочной таблички (1), заводского номера (2) и знака утверждения типа (3)

Программное обеспечение

Программное обеспечение (далее - ПО) встроено в постоянное запоминающее устройство датчиков, записывается изготовителем в энергонезависимую память на этапе производства, и не может быть изменено потребителем. Программное обеспечение выполняет функции передачи результатов измерения, настройки, самодиагностики датчиков, а также защиты результатов измерений и параметров датчиков от несанкционированных изменений.

Конструкция датчиков исключает возможность несанкционированного влияния на ПО средства измерений и измерительную информацию в процессе эксплуатации.

Идентификационные данные ПО датчиков указаны в таблице 1.

Таблица 1 - Идентификационные данные ПО

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - высокий в соответствии с Р 50.2.077-2014.

Технические характеристики

Метрологические и технические характеристики датчиков приведены в таблицах 2 и 3.

Таблица 2 - Метрологические характеристики датчиков

Продолжение таблицы 2_____________________________________________________________________________________________________

1) - на каждые 20 °С;

2) - на каждые 10 °С;

3) - на каждые 28 °С;

4) - датчики давления могут быть перенастроены на иные диапазоны измерений с использованием коэффициентов перенастройки, в этом случае D = |URV-LRV|, где URV - верхнее значение поддиапазона измерений, LRV - нижнее значение поддиапазона измерений;

TD = URL/D , где URL - верхний предел диапазона измерений, справедливо для моделей INSENS-1000; 1200; 1300; 1400,

если |URV|>|LRV|, то TD=URL/|URV| и если |URV|<|LRV|, то TD=URL/|LRV|, справедливо для модификации INSENS-1100.

Примечания:

- нормирующим значением для основной приведенной погрешности являются ВПИ - верхний предел диапазона измерений; ДИ - диапазон измерений в зависимости от модели и модификации датчика;

- температура воздуха окружающей среды в нормальных условиях составляет (23 ± 2) °С;

- датчики давления могут отображать другие внесистемные единицы измерения давления, допущенные к применению в Российской Федерации, полученные путем пересчета из производных единиц (Паскаль) международной системы единиц СИ.

Таблица 3 - Основные технические характеристики датчиков

Таблица 4 - Показатели надежности

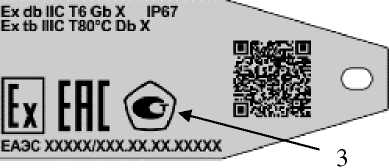

Знак утверждения типа

наносится на маркировочную табличку, выполненную в виде наклейки и расположенную на корпусе датчика, и на титульные листы эксплуатационной документации типографским способом.

Комплектность

Таблица 5 - Комплектность

Сведения о методах измерений

приведены в разделе 1, п.1.4 документа РЭ.26.51.52-007-01574217-2024 «Датчики давления

INSENS. Руководство по эксплуатации».

Нормативные документы

Приказ Федерального агентства по техническому регулированию и метрологии от 5 декабря 2025 г. № 2667 «Об утверждении Государственного первичного эталона единицы давления для области абсолютного давления в диапазоне от 1-10 до 1-10 Па и Государственной поверочной схемы для средств измерений абсолютного давления»

Приказ Федерального агентства по техническому регулированию и метрологии от 20 октября 2022 г. №2653 «Об утверждении Государственной поверочной схемы для средств измерений избыточного давления до 4000 МПа»

Приказ Федерального агентства по техническому регулированию и метрологии от 10 марта 2025 г. №472 «Об утверждении Государственной поверочной схемы для средств измерений разности давлений до 1-105 Па»

Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1x10-16 -г- 100 А»

ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия»

ТУ 26.51.52-007-01574217-2024 «Датчики давления INSENS. Технические условия»
