Спектрофотометры Эковью
| Номер в ГРСИ РФ: | 97991-26 |
|---|---|
| Категория: | Спектрофотометры |
| Производитель / заявитель: | ООО "ПО Псков Экология", г. Псков |
Спектрофотометры Эковью (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания и оптической плотности жидких и газообразных сред (в том числе биологических) и твердых проб различного происхождения в рабочем спектральном диапазоне.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97991-26 | ||||||||||||||||||||||||
| Действует | по 17.03.2031 | ||||||||||||||||||||||||
| Наименование | Спектрофотометры | ||||||||||||||||||||||||
| Модель | Эковью | ||||||||||||||||||||||||
| Модификации |
В-1100 УФ-1100 В-1200 УФ-1200 УФ-1800 УФ-3000 УФ-3100 УФ-3200 УФ-6000 УФ-6100 УФ-6200 УФ-3100N УФ-3200N УФ-6700 УФ-6800 УФ-6900 |
||||||||||||||||||||||||
| Приказы |
№491 от
17.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b5bf8f4e-d4ab-e75e-90a1-cc381ea06f88 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ООО «ПО Псков Экология», РОССИЯ, 180002, Псковская область, г. о. город Псков, г. Псков, ул. Госпитальная, д. 9А, офис 1007
Поверка
| Методика поверки / информация о поверке |
МП 53-251-2025 ГСИ. Спектрофотометры Эковью. Методика поверки
(с 17.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97991-26: Описание типа
2026-97991-26.pdf
|
Скачать | 278.7 КБ | |
|
97991-26: Методика поверки
МП 53-251-2025
2026-mp97991-26.pdf
|
Скачать | 3.2 MБ |
Описание типа
Назначение
Спектрофотометры Эковью (далее - спектрофотометры) предназначены для измерений спектрального коэффициента направленного пропускания и оптической плотности жидких и газообразных сред (в том числе биологических) и твердых проб различного происхождения в рабочем спектральном диапазоне.
Описание
Принцип работы спектрофотометров основан на сравнении двух световых потоков: светового потока, прошедшего через контрольный образец, и светового потока, прошедшего через исследуемый образец, или светового потока, отраженного от исследуемого образца.
Световые потоки преобразуются с помощью приемника в электрические сигналы. По величинам этих сигналов микропроцессором спектрофотометров рассчитывается спектральный коэффициент направленного пропускания и оптическая плотность.
Спектрофотометры выпускают в следующих модификациях: В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, YO-3100N, УФ-3200^ УФ-6700, УФ-6800, УФ-6900. Модификации отличаются конструктивным исполнением, метрологическими и техническими характеристиками.
Конструктивно спектрофотометры представляют собой настольные лабораторные приборы, состоящие из оптического модуля, который включает в себя источник излучения, монохроматор, кюветное отделение с приемником излучения, и модуля электроники. Электронный и оптический модули размещены в едином корпусе.
Спектрофотометры модификаций В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-3100^ УФ-3200N построены по однолучевой оптической схеме.
Спектрофотометры модификаций УФ-6000, УФ-6100, УФ-6200, УФ-6700, УФ-6800, УФ-6900 построены по двухлучевой оптической схеме.
Для разложения излучения в спектр в спектрофотометрах используется монохроматор с дифракционной решеткой.
В качестве источников излучения в спектрофотометрах модификаций В-1100, В-1200, работающих в видимой области спектра, используется галогенная лампа.
В качестве источников излучения в спектрофотометрах модификаций УФ-1100, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-3100Н УФ-32004 УФ-6000, УФ-6100, УФ-6200, УФ-6700, УФ-6800, УФ-6900, работающих в ультрафиолетовой области и видимой области спектра, используется система, состоящая из галогенной и дейтериевой ламп.
В качестве приемника в спектрофотометрах модификаций В-1100, В-1200, УФ-1100, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-31004 УФ-3200N используется кремниевый фотодиод.
В качестве приемника в спектрофотометрах модификаций УФ-6000, УФ-6100, УФ-6200, УФ-6700, УФ-6800, УФ-6900 используется пара кремниевых фотодиодов.
Корпус спектрофотометров изготавливается из металлических сплавов, пластика и окрашивается в цвета в соответствии с технической документацией изготовителя.
Каждый экземпляр спектрофотометра имеет заводской номер, расположенный на задней панели средства измерений. Заводской номер имеет цифровой формат и наносится типографским способом на информационную табличку (шильд), которая наносится на спектрофотометр в виде наклейки.
Нанесение знака поверки на спектрофотометры не предусмотрено.
Общий вид спектрофотометров представлен на рисунках 1 -4. Место нанесения заводского номера и знака утверждения типа на спектрофотометры представлено на рисунке 5.

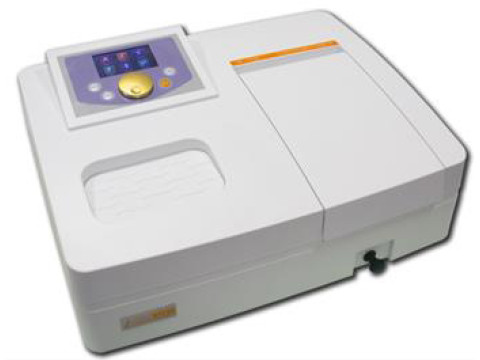

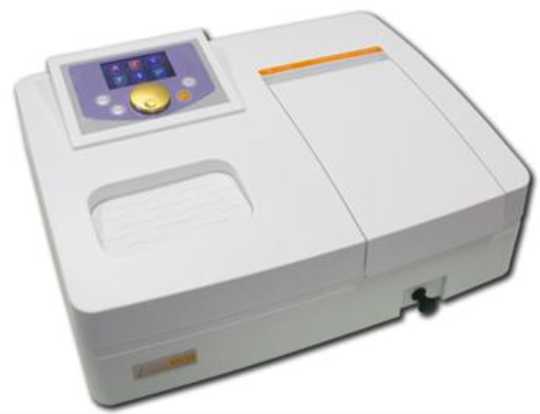

Рисунок 1 - Общий вид спектрофотометров модификаций В-1100, УФ-1100

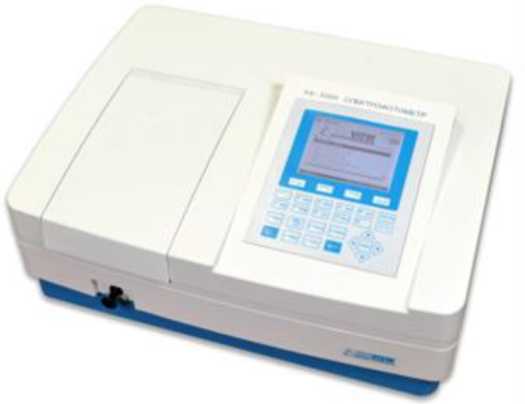

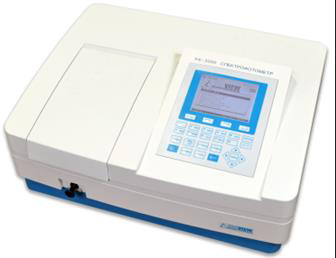

Рисунок 2 - Общий вид спектрофотометров модификаций В-1200, УФ-1200, УФ-1800

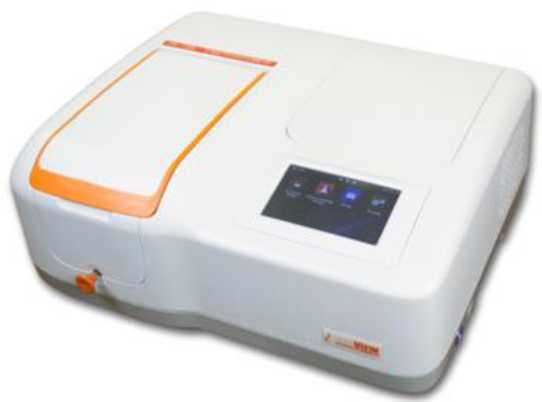

Рисунок 3 - Общий вид спектрофотометров модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200

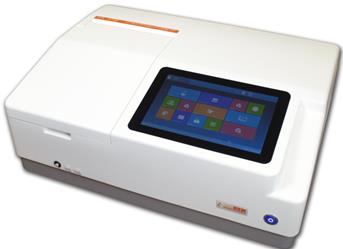

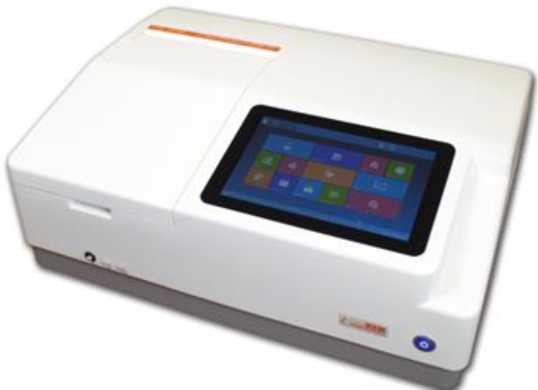

Рисунок 4 - Общий вид спектрофотометров модификаций УФ-3100^ Y0-3200N, УФ-6700, УФ-6800, УФ-6900
Знак утверждения типа
Заводской номер спектрофотометра

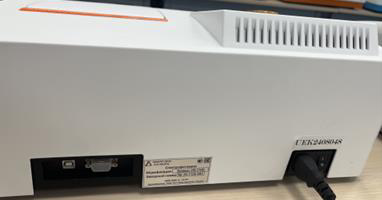

Рисунок 5 - Место нанесения заводского номера и знака утверждения типа на спектрофотометры
Пломбирование спектрофотометров не предусмотрено. Конструкция спектрофотометров обеспечивает ограничение доступа к частям спектрофотометров, несущим первичную измерительную информацию, и местам настройки (регулировки).
Программное обеспечение
Спектрофотометры модификаций В-1100, УФ-1100 оснащены встроенным программным обеспечением (далее - ПО) и управляются с помощью кнопок, джойстика и жидкокристаллического дисплея.
Спектрофотометры модификаций В-1200, УФ-1200, УФ-1800 оснащены встроенным ПО и управляются с помощью сенсорного цветного дисплея.
Спектрофотометры модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 оснащены встроенным ПО и управляются с помощью клавиатуры и жидкокристаллического дисплея.
Спектрофотометры модификаций УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 оснащены встроенным и внешним ПО UV Studio и управляются как с помощью сенсорного дисплея и/или дополнительно подключенных клавиатуры, компьютерной мыши и монитора, так и при помощи внешнего персонального компьютера. Встроенное и внешнее ПО UV Studio для спектрофотометров модификаций УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 идентично.
Спектрофотометры модификаций В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800 могут оснащаться внешним ПО Ecoview Professional, которое устанавливается на персональный компьютер.
Спектрофотометры модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 могут оснащаться внешним ПО UV-Vis Analyst, которое устанавливается на персональный компьютер.
Также спектрофотометры модификаций В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 могут оснащаться внешним ПО UV Studio, которое устанавливается на персональный компьютер.
Встроенное ПО и внешнее ПО позволяют проводить настройку, контроль процесса измерений, предоставлять, обрабатывать и хранить полученные данные.
Спектрофотометры модификаций УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 с помощью встроенного ПО имеют функцию автоматического сканирования спектра.
Спектрофотометры всех модификаций с помощью внешнего ПО имеют функцию автоматического сканирования спектра.
Уровень защиты встроенного ПО и внешнего ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблицах 1 и 2.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | |||
|
В-1100, УФ-1100 |
В-1200, УФ-1200, УФ-1800 |
УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 |
УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 | |
|
Идентификационное наименование ПО |
- |
- |
- |
UV Studio |
|
Номер версии (идентификационный номер) ПО* |
V2.X.XX |
V3.X.XX |
А2.ХХХ |
9.Х |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значения от 00 до 99; «ХХХ» не относится к метрологически значимой части ПО и принимает значения от 000 до 999.
Таблица 2 - Идентификационные данные внешнего ПО
|
Идентификационные данные (признаки) |
Значение для модификаций | ||
|
В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800 |
УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200 |
В-1100, УФ-1100, В-1200, УФ-1200, УФ-1800, УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, УФ-31004 УФ-32004 УФ-6700, УФ-6800, УФ-6900 | |
|
Идентификационное наименование ПО |
Ecoview Professional |
UV-Vis Analyst |
UV Studio |
|
Номер версии (идентификационный номер) ПО* |
4.Х |
6.ХХ |
9.Х |
|
Цифровой идентификатор ПО |
- |
- |
- |
* «Х» не относится к метрологически значимой части ПО и принимает значения от 0 до 9; «ХХ» не относится к метрологически значимой части ПО и принимает значения от 00 до 99.
Технические характеристики
Таблица 3 - Метрологические характеристики спектрофотометров модификаций В-1100,
В-1200, УФ-1100, УФ-1200, УФ-1800_______________________________________________________
|
Наименование характеристики |
З |
начение для модификации | |
|
В-1100, В-1200 |
УФ-1100 |
УФ-1200, УФ-1800 | |
|
Спектральный диапазон, нм |
от 315 до 1150 |
от 200 до 1150 |
от 190 до 1150 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 | ||
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 | ||
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. |
- |
- |
±1,0 |
|
- от 200 до 400 нм включ. |
- |
±1,0 |
- |
|
- от 315 до 400 нм включ. |
±1,0 |
- |
- |
|
- св. 400 до 800 нм включ. |
±0,5 |
±0,5 |
±0,5 |
|
- св. 800 до 1150 нм включ. |
±1,0 |
±1,0 |
±1,0 |
|
Диапазон измерений оптической плотности, Б |
от 0,0 до 3,0 | ||
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б |
±(т4тг |ДТ'| • 10°) \Zn10 1 1 / | ||
|
1) D - измеренное значение оптической плотности, Б; ДТ' - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, абс. ед. (ДТ' = 10-0 , где ДТ - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, %) | |||
Таблица 4 - Метрологические характеристики спектрофотометров модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, YO-3100N, Y0-3200N, УФ-6700, УФ-6800, УФ-6900
|
Наименование характеристики |
Значение |
|
Спектральный диапазон, нм |
от 190 до 1150 |
|
Пределы допускаемой абсолютной погрешности установки длин волн, нм |
±1,0 |
|
Диапазон измерений спектрального коэффициента направленного пропускания, % |
от 0 до 100 |
|
Пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания, %, в спектральном диапазоне: - от 190 до 400 нм включ. |
±1,0 |
|
- св. 400 до 800 нм включ. |
±0,5 |
|
- св. 800 до 1150 нм включ. |
±1,0 |
|
Диапазон измерений оптической плотности, Б |
от 0,0 до 3,0 |
|
Пределы допускаемой абсолютной погрешности измерений оптической плотности, Б |
±(т4тг |ДТ'| • 10°) \Zn10 1 1 / |
|
1) D - измеренное значение оптической плотности, Б; ДТ' - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, абс. ед. (ДТ' = 100 , где ДТ - пределы допускаемой абсолютной погрешности измерений спектрального коэффициента направленного пропускания спектрофотомера в соответствующем спектральном диапазоне, %) | |
Таблица 5 - Основные технические характеристики спектрофотометров модификаций В-1100, В-1200, УФ-1100, УФ-1200, УФ-1800
|
Наименование характеристики |
Значение для модификации | |||||
|
В-1100 |
В-1200 |
УФ-1100 |
УФ-1200 |
УФ-1800 | ||
|
Оптическая схема |
Однолучевая | |||||
|
Источник излучения |
Галогенная лампа |
Галогенная и дейтериевая лампа | ||||
|
Детектор |
Кремниевый фотодиод | |||||
|
Ширина щели (разрешающая способность), нм |
4 |
2 |
4 |
2 |
1,8 | |
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 200 | |||||
|
Диапазон показаний оптической плотности, Б |
от -0,3 до 3,0 | |||||
|
Уровень рассеянного света (при 360 нм), %, не более |
0,05 | |||||
|
Стабильность базовой линии (при 500 нм), Б/ч, не более |
±0,002 |
±0,001 | ||||
|
Параметры электрического питания: | ||||||
|
- напряжение переменного тока, В |
220±20 | |||||
|
- частота переменного тока, Гц |
50±1 | |||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
490 360 240 |
600 450 260 |
490 360 240 |
600 450 260 | ||
|
Масса, кг, не более |
10 |
15 |
10 |
15 | ||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +30 от 20 до 80 от 84 до 106 | |||||
|
Потребляемая мощность, В •А, не более |
100 | |||||
Таблица 6 - Основные технические характеристики спектрофотометров модификаций УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200
|
Наименование характеристики |
Значение для модификации | |||||
|
УФ-3000 |
УФ-3100 |
УФ-3200 |
УФ-6000 |
УФ-6100 |
УФ-6200 | |
|
Оптическая схема |
Однолучевая |
Двухлучевая | ||||
|
Источник излучения |
Галогенная и дейтериевая лампа | |||||
|
Детектор |
Кремниевый фотодиод |
Два кремниевых фотодиода | ||||
|
Ширина щели (разрешающая способность), нм |
4 |
1,8 |
0,5/1/2/4/5 |
1,8 |
1 |
0,5/1/2/4/5 |
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от 0 до 200 | |||||
|
Диапазон показаний оптической плотности, Б |
от -0,3 до 3,0 | |||||
|
Уровень рассеянного света (при 360 нм), %, не более |
0,05 | |||||
|
Стабильность базовой линии (при 500 нм), Б/ч, не более |
±0,001 | |||||
|
Параметры электрического питания: | ||||||
|
- напряжение переменного тока, В |
220±20 | |||||
|
- частота переменного тока, Гц |
50±1 | |||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
490 360 240 |
600 450 260 | ||||
|
Масса, кг, не более |
20 |
22 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С |
от +15 до +30 | |||||
|
- относительная влажность, % |
от 20 до 80 | |||||
|
- атмосферное давление, кПа |
от 84 до 106 | |||||
|
Потребляемая мощность, В •А, не более |
140 | |||||
Таблица 7 - Основные технические характеристики спектрофотометров модификаций УФ-3100Н УФ-32004 УФ-6700, УФ-6800, УФ-6900
|
Наименование характеристики |
Значение для модификации | ||||
|
УФ-3100N |
УФ-3200N |
УФ-6700 |
УФ-6800 |
УФ-6900 | |
|
Оптическая схема |
Однолучевая |
Двухлучевая | |||
|
Источник излучения |
Галогенная и дейтериевая лампа | ||||
|
Детектор |
Кремниевый фотодиод |
Два кремниевых фотодиода | |||
|
Ширина щели (разрешающая способность), нм |
1,8 |
0,5/1/2/4/5 |
1,8 |
1 |
0,5/1/2/4/5 |
|
Диапазон показаний спектрального коэффициента направленного пропускания, % |
от -0,2 до 200 | ||||
|
Диапазон показаний оптической плотности, Б |
от -5,0 до 5,0 | ||||
|
Уровень рассеянного света (при 220 нм и 340 нм), %, не более |
0,03 | ||||
|
Стабильность базовой линии, Б/ч, не более |
±0,002 | ||||
|
Параметры электрического питания: | |||||
|
- напряжение переменного тока, В |
220±20 | ||||
|
- частота переменного тока, Гц |
50±1 | ||||
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
580 420 235 | ||||
|
Масса, кг, не более |
19 | ||||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +30 от 20 до 80 от 84 до 106 | ||||
|
Потребляемая мощность, В •А, не более |
150 | ||||
Знак утверждения типа
наносится на информационную табличку на задней панели спектрофотометра, а также на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 8 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество | |
|
для модификаций | |||
|
B-1100, УФ-1100, В-1200, УФ-1200, УФ-1800 |
УФ-3000, УФ-3100, УФ-3200, УФ-6000, УФ-6100, УФ-6200, УФ-3100Н УФ-32004 УФ-6700, УФ-6800, УФ-6900 | ||
|
Спектрофотометр |
Эковью |
1 шт. |
1 шт. |
|
Универсальный кюветодержатель (кюветодержатель для 3-х кювет стандарта КФК с длиной до 100 мм) |
- |
1 шт. |
- |
|
Кюветодержатель для кювет 10х10 мм |
- |
- |
1 шт. |
|
Кюветодержатель для 3-х кювет стандарта КФК с длиной до 100 мм |
- |
- |
1 шт. |
|
Шнур питания |
- |
1 шт. |
1 шт. |
|
Чехол от пыли |
- |
1 шт. |
1 шт. |
|
Лампа галогенная запасная |
- |
1 шт. |
1 шт. |
|
Заглушка-адаптер |
- |
3 шт. |
- |
|
Кюветы стеклянные К-8 10 мм КФК |
- |
4 шт. |
- |
|
Кюветы кварцевые КУ-1 10 мм КФК |
- |
2 шт.* |
- |
|
Кюветы стеклянные К-8 10 мм |
- |
4 шт. | |
|
Кюветы кварцевые КУ-1 10 мм |
- |
2 шт. | |
|
Кабель для подключения к ПК |
- |
1 шт. |
1 шт. |
|
USB-накопитель: с внешним ПО, которое устанавливается на персональный компьютер, и руководством пользователя |
Ecoview Professional/ UV-Vis Analyst/ UV Studio |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
РЭ |
1 экз. |
1 экз. |
|
Паспорт |
- |
1 экз. |
1 экз. |
|
Компьютер (стационарный персональный компьютер/портативный персональный компьютер) |
- |
1 шт.** |
1 шт.** |
|
Методика поверки |
- |
1 экз. |
1 экз. |
|
* Для модификаций УФ-1100, УФ-1200, УФ-1800 ** По заказу | |||
Сведения о методах измерений
- главе 8 «Порядок работы» документа «Спектрофотометры Эковью В-1100, УФ-1100. Руководство по эксплуатации»;
- главе 9 «Измерения» документа «Спектрофотометры Эковью В-1200, УФ-1200, УФ-1800. Руководство по эксплуатации»;
- главе «Измерения» документа «Спектрофотометры Эковью УФ-3000, УФ-3100, УФ-3200. Руководство по эксплуатации»;
- главе «Анализ пробы» документа «Спектрофотометры Эковью УФ-6000, УФ-6100, УФ-6200. Руководство по эксплуатации»;
- главе 11 «Измерения» документа «Спектрофотометры Эковью УФ-3100^ УФ-3200^ УФ-6700, УФ-6800, УФ-6900. Руководство по эксплуатации».
Применение спектрофотометров в сфере государственного регулирования обеспечения единства измерений осуществляется в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
ТУ 26.51.41.130-003-20908799-2024 «Спектрофотометры Эковью. Технические условия»;
Приказ Росстандарта от 27.11.2018 № 2517 «Об утверждении государственной поверочной схемы для средств измерений спектральных, интегральных, редуцированных коэффициентов направленного пропускания, диффузного и зеркального отражений и оптической плотности в диапазоне длин волн от 0,2 до 20,0 мкм».
Другие Спектрофотометры
