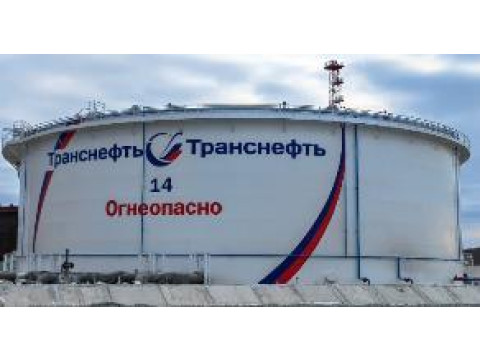

Резервуары вертикальные стальные цилиндрические РВСПК-50000
| Номер в ГРСИ РФ: | 97993-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "Транснефть - Порт Козьмино", г.Находка |
|
97993-26: Описание типа
2026-97993-26.pdf
|
Скачать | 131.2 КБ |
Резервуары вертикальные стальные цилиндрические РВСПК-50000 (далее - резервуары) предназначены для измерения объёма нефти, а также для ее приёма, хранения и отпуске.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97993-26 | |||||||||
| Наименование | Резервуары вертикальные стальные цилиндрические | |||||||||
| Модель | РВСПК-50000 | |||||||||
| Приказы |
№491 от
17.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Единичное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 865be8f6-9c23-78ac-b20f-d8db094a0fac | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «Транснефть – Порт Козьмино», РОССИЯ, 692941, Приморский край, г. Находка, ул. Нижне-Набережная (поселок Врангель мкр.), д. 78
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.570-2000 Государственная система обеспечения единства измерений. Резервуары стальные вертикальные цилиндрические. Методика поверки
(с 17.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97993-26: Описание типа
2026-97993-26.pdf
|
Скачать | 131.2 КБ |
Описание типа
Назначение
Резервуары вертикальные стальные цилиндрические РВСПК-50000 (далее - резервуары) предназначены для измерения объёма нефти, а также для ее приёма, хранения и отпуске.
Описание
Принцип действия резервуаров основан на заполнении их нефтью до определённого уровня, соответствующего заданному значению объёма.
Резервуары представляют собой стальную вертикальную конструкцию, состоящую из цилиндрической стенки, днища и плавающей крыши.
Резервуары оборудованы смотровой площадкой с лестницей и ограждениями.
Заполнение и выдача нефти осуществляется через приёмо-раздаточные устройства.
Резервуары с заводскими номерами 14 и 15 расположены по адресу: Приморский край, г. Находка, поселок Врангель мкр., ул. Нижне-Набережная, дом 66, в 700 м к юго-западу от жилого дома.
Заводские номера в виде цифрового кода нанесены методом аэрографии непосредственно на резервуары.
Пломбирование резервуаров не предусмотрено.
Нанесение знака поверки на резервуары не предусмотрено.

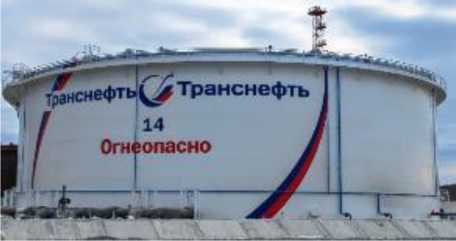

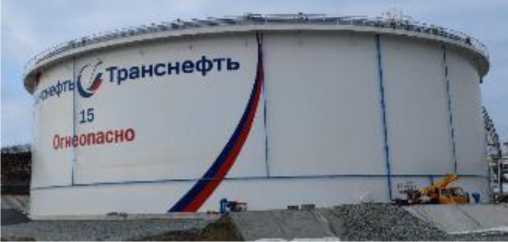

Общий вид резервуаров представлен на рисунке 1.
Рисунок 1 - Общий вид резервуаров
Технические характеристики
|
Таблица 1 - Метрологические характеристики | |
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
50000 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуара (геометрический метод), % |
± 0,1 |
|
Таблица 2 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от -40 до +50 от 84,0 до 106,7 |
|
Таблица 3 - Показатели надежности | ||
|
Наименование характеристики |
Значение | |
|
Средний срок службы, лет, не менее |
30 | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений_____________
|
Наименование |
Обозначение |
Количество |
|
Резервуар вертикальный стальной цилиндрический |
РВСПК-50000 |
1 шт. |
|
Паспорт на резервуар |
- |
1 экз. |
|
Градуировочная таблица |
- |
1 экз. |
Сведения о методах измерений
ФР.1.29.2021.40082 «Государственная система обеспечения единства измерений. Масса нефти. Методика измерений косвенным методом статических измерений в вертикальных резервуарах».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
