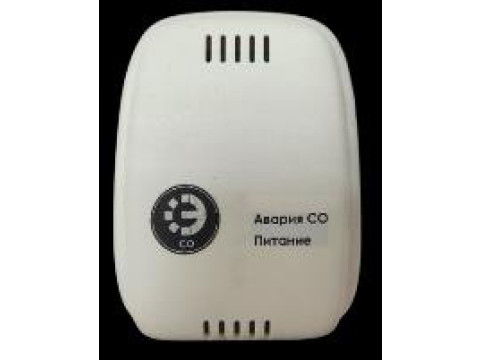

Сигнализаторы загазованности СЗБ-М
| Номер в ГРСИ РФ: | 97995-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ООО "ПКФ "Энергосистемы", г.Саратов |
Сигнализаторы загазованности СЗБ-М (далее - сигнализаторы) предназначены для измерений и непрерывного автоматического контроля превышения пороговых концентраций природного газа (метан (СН4)), паров различных марок сжиженного углеводородного газа (далее - СУГ) на основе пропан-бутановой смеси (бутан (С4Н10)) и угарного газа (оксид углерода (СО)) в воздухе.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 97995-26 | |||||||||||||||
| Действует | по 17.03.2031 | |||||||||||||||
| Наименование | Сигнализаторы загазованности | |||||||||||||||
| Модель | СЗБ-М | |||||||||||||||
| Модификации |
CЗБ-М-Х1Х2, где: Х1 - индекс, характеризующий тип газа Х2 - индекс, характеризующий наличие дополнительных опций На испытании представлены: СЗБ-М-1 СЗБ-М-2 СЗБ-М-3 СЗБ-М12 |
|||||||||||||||
| Приказы |
№491 от
17.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 473f8fd5-d656-779a-f75b-156c5e081527 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ПКФ «Энергосистемы», РОССИЯ, 410003, г. Саратов, ул. Кооперативная, д. 100, оф. 2
Поверка
| Методика поверки / информация о поверке |
ЭСТД.421453.008 МП Государственная система обеспечения единства измерений. Сигнализаторы загазованности СЗБ-М. Методика поверки
(с 17.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
97995-26: Описание типа
2026-97995-26.pdf
|
Скачать | 129.2 КБ | |
|
97995-26: Методика поверки
ЭСТД.421453.008 МП
2026-mp97995-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Сигнализаторы загазованности СЗБ-М (далее - сигнализаторы) предназначены для измерений и непрерывного автоматического контроля превышения пороговых концентраций природного газа (метан (СН4)), паров различных марок сжиженного углеводородного газа (далее - СУГ) на основе пропан-бутановой смеси (бутан (С4Н10)) и угарного газа (оксид углерода (СО)) в воздухе.
Описание
Принцип действия сигнализаторов в зависимости от измерительного канала:
- для измерительного канала горючего газа (метан (СН4) или бутан (С4Н10)) -полупроводниковый принцип действия, основанный на изменении сопротивления каталитически активного чувствительного элемента пропорционально концентрации горючих газов;
- для измерительного канала оксида углерода (СО) - принцип действия электрохимический, основанный на изменении реакции оксида углерода с компонентами электрохимической ячейки, вырабатывающей электрический сигнал, пропорциональный концентрации оксида углерода.
Конструктивно сигнализаторы выполнены в пластмассовом корпусе, внутри которого расположены: датчик газа, органы настройки пороговых значений концентрации определяемого компонента, блок звуковой и световой сигнализации. На поверхности корпуса сигнализаторов расположены: кнопка «Тест/Сброс», световая индикация, кроме этого, в зависимости от модификаций, на поверхности корпуса могут присутствовать штепсельная вилка либо кабель питания с штепсельной вилкой, а также следующие разъемы:
- разъем «Клапан» - разъем предназначен для подключения клапана;
- разъем «Питание» - разъем предназначен для подключения питания, дополнительного сигнализатора, пульта контроля;
- разъем «Питание/Устройство» - в зависимости от модификации либо дублирует разъем «Питание», либо предназначен для подключения дополнительных устройств (пожарных датчиков, оповещателей, информационных табло), а также для использования входа с функцией типа открытый коллектор.
Структура условного обозначения модификаций сигнализаторов:
СЗБ-М-Х1Х2
Х1 - индекс, характеризующий тип газа. Данный индекс может принимать следующие значения:
1 - метан (СН4);
2 - оксид углерода (СО);
12 - метан (СН4) и оксид углерода (СО);
3 - бутан (С4Н10).
Х2 - индекс, характеризующий наличие дополнительных опций. Данный индекс может принимать следующие значения (допускается наличие более одного значения, отсутствие тех или иных значений означает отсутствие соответствующих дополнительных опций):
В - опция «Внешний сенсор метана», позволяет установить сенсор метана отдельно от сигнализатора посредством проводной связи. Данная опция применятся только для сигнализаторов модификации СЗБ-М-12В;
У - опция «Устройство», дает возможность подключения дополнительных устройств к разъему «Питание/Устройство»;
P - опция «Радиосвязь», присутствует встроенный модуль беспроводной передачи данных;
О - наличие индикации состояния клапана: открыт/закрыт.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Общий вид сигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1. Нанесение знака поверки на сигнализаторы не предусмотрено. Пломбирование мест настройки (регулировки) сигнализаторов не предусмотрено.
*вари» С С

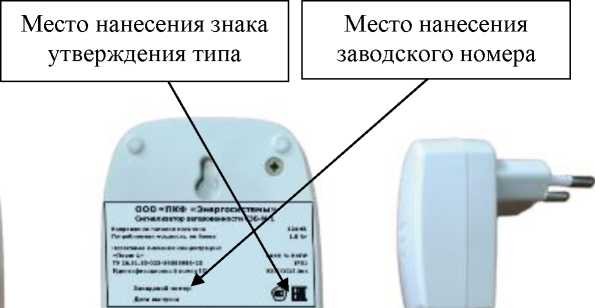

б) Места нанесения знака утверждения типа и заводского номера

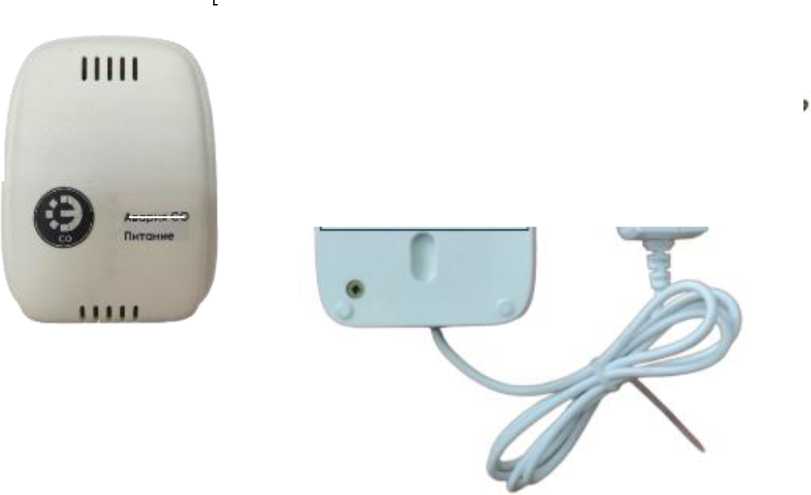

а) Общий вид сигнализаторов
Рисунок 1 - Общий вид сигнализаторов с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) сигнализаторов состоит из встроенного ПО.
Конструкция сигнализаторов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Встроенное ПО является метрологически значимым.
Метрологические характеристики сигнализаторов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные встроенного ПО сигнализаторов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
V25072024.hex |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Пороги срабатывания сигнализации |
Пределы допускаемой абсолютной погрешности срабатывания сигнализации |
Время срабатывания сигнализации, с, не более | |
|
Метан (СН4), Бутан (С4Н10) |
Порог 1 |
10 % НКПР |
±5 % НКПР |
15 |
|
Оксид углерода (СО) |
Порог 1 |
20 мг/м3 |
±5 мг/м3 |
45 |
|
Порог 2 |
100 мг/м3 |
±25 мг/м3 | ||
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока, В - напряжение переменного тока, В |
12±4 220±22 |
|
Время установления рабочего режима, с, не более |
30 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
31х93х72 |
|
Масса, кг, не более |
0,1 |
|
Уровень звука сигнала тревоги, дБ, не менее |
85 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность % - атмосферное давление, кПа |
от -10 до +50 от 20 до 95 от 84 до 106,7 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP31 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет* |
12 |
|
Средняя наработка на отказ, ч |
50 000 |
|
*Без учета срока службы сенсора. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Сигнализатор загазованности СЗБ-М |
- |
1 шт. |
|
Руководство по эксплуатации |
ЭСТД.421453.008 РЭ |
1 экз. |
|
Паспорт |
ЭСТД.421453.008 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации ЭСТД.421453.008 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31 декабря 2020 года № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ТУ 26.51.53-023-59395956-23 «Сигнализаторы загазованности СЗБ-М. Технические условия».
