Преобразователи тока DH-ZCT
| Номер в ГРСИ РФ: | 98001-26 |
|---|---|
| Производитель / заявитель: | Shanghai Guangdian Electric Group Co., Ltd, КИТАЙ |
Преобразователи тока DH-ZCT (далее по тексту - преобразователи) предназначены для преобразования входного сигнала силы переменного тока в пропорциональный выходной сигнал силы переменного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98001-26 | ||||||||||||
| Действует | по 17.03.2031 | ||||||||||||
| Наименование | Преобразователи тока | ||||||||||||
| Модель | DH-ZCT | ||||||||||||
| Модификации |
DH-ZCT (45L) DH-ZCT (70L) DH-ZCT (110L) |
||||||||||||
| Приказы |
№491 от
17.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9c1fc811-62c5-0a1b-5d21-89a97623eb1c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Shanghai Guangdian Electric Group Co., Ltd, КИТАЙ, No.1, Lane 123, East Huancheng Rd, Fengxian District, Shanghai
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1095-201/3-2025 ГСИ. Преобразователи тока DH-ZCT. Методика поверки
(с 17.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98001-26: Описание типа
2026-98001-26.pdf
|
Скачать | 105.7 КБ | |
|
98001-26: Методика поверки
РТ-МП-1095-201/3-2025
2026-mp98001-26.pdf
|
Скачать | 1 MБ |
Описание типа
Назначение
Преобразователи тока DH-ZCT (далее по тексту - преобразователи) предназначены для преобразования входного сигнала силы переменного тока в пропорциональный выходной сигнал силы переменного тока.
Описание
Принцип действия преобразователей основан на явлении электромагнитной индукции. Первичный ток, протекая по первичной обмотке, создает в магнитопроводе вторичной обмотки электродвижущую силу (далее по тексту - ЭДС). Так как вторичная обмотка замкнута на внешнюю нагрузку, ЭДС вызывает появление во вторичной обмотке и внешней нагрузке тока, пропорционального первичному току.
Конструкция преобразователей представляет собой кольцевой магнитопровод с вторичной обмоткой, заключенный в пластмассовый изолирующий корпус. В качестве первичной обмотки используют шину или кабель, устанавливаемые в окне магнитопровода преобразователя.
Преобразователи выпускаются в трех модификациях: DH-ZCT (45L), DH-ZCT (70L), DH-ZCT (110L), отличающихся габаритными размерами.
Заводской номер в виде цифрового обозначения, идентифицирующий каждый экземпляр средства измерений, нанесен арабскими цифрами на табличку, расположенную на корпусе преобразователя под крышкой, любым технологическим способом.
Нанесение знака поверки на преобразователи не предусмотрено.
Общий вид преобразователей с указанием места пломбирования и нанесения заводского номера приведены на рисунках 1 и 2.

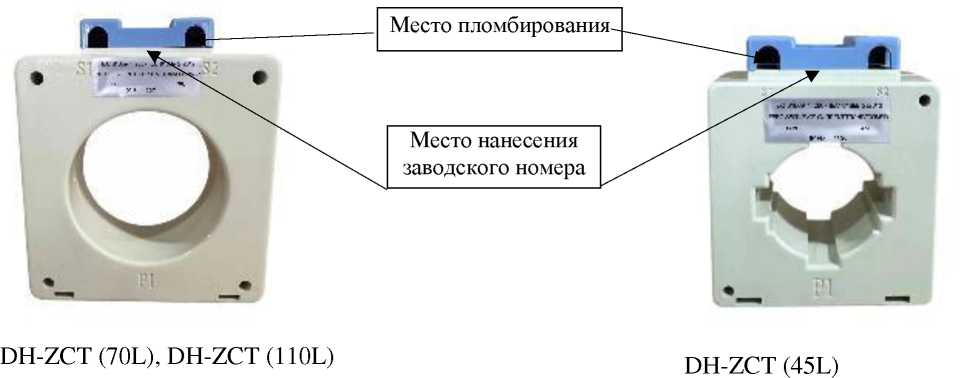

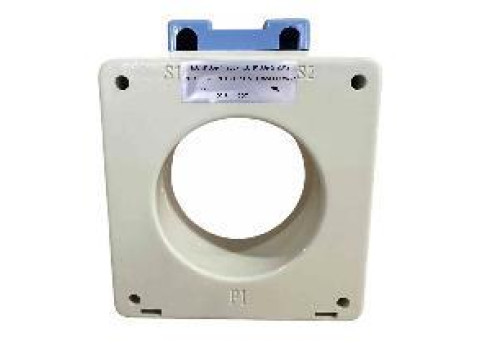

Рисунок 1 - Общий вид преобразователей с указанием места пломбирования и нанесения заводского номера

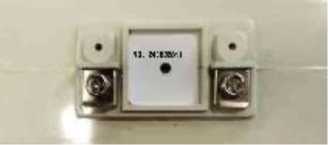

Рисунок 2 - Место нанесения заводского номера
Технические характеристики
аблица 1- Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное напряжение, кВ |
0,66 |
|
Номинальный первичный ток, А |
1 |
|
Номинальный вторичный ток, А |
0,001 |
|
Номинальная вторичная нагрузка, Ом |
200 |
|
Пределы допускаемой относительной погрешности преобразования, % |
±3 |
|
Номинальная частота, Гц |
50 |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
1,2 |
|
Габаритные размеры (длина^ширинахвысота), мм, не более DH-ZCT (45L) |
88x45x107 |
|
DH-ZCT (70L) |
118x45x135 |
|
DH-ZCT (110L) |
165x55x182 |
|
Внутренний диаметр, мм, не более DH-ZCT (45L) |
48 |
|
DH-ZCT (70L) |
73 |
|
DH-ZCT (110L) |
112 |
|
Условия эксплуатации: - температура окружающей среды, оС |
от -40 до +40 |
|
- относительная влажность при комнатной температуре, %, не более |
95 |
|
Средняя наработка до отказа, ч, не менее |
86400 |
|
Средний срок службы, лет, не менее |
10 |
Знак утверждения типа
нанесён на титульный лист паспорта типографским способом.
Комплектность
Комплект поставки преобразователей приведен в таблице 3.
аблица 3 - Комплект поставки
|
Наименование |
Обозначение |
Количество, шт. |
|
Преобразователи тока |
DH-ZCT |
1 |
|
Паспорт |
- |
1 |
|
Методика поверки |
- |
1 |
Сведения о методах измерений
приведены в разделе 1 «Общие сведения» паспорта.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2021 года №668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц;
Преобразователи тока DH-ZCT. Стандарт предприятия.
