Измерители-регистраторы многофункциональные ЗГАНС® МИР
| Номер в ГРСИ РФ: | 98004-26 |
|---|---|
| Производитель / заявитель: | ООО "Завод газовой аппаратуры "НС", г.Ставрополь |
Измерители-регистраторы многофункциональные ЗГАНС® МИР (далее - регистраторы) предназначены для измерений напряжения постоянного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98004-26 | ||||||
| Действует | по 17.03.2031 | ||||||
| Наименование | Измерители-регистраторы многофункциональные | ||||||
| Модель | ЗГАНС® МИР | ||||||
| Приказы |
№491 от
17.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a3877bb3-9b60-c075-7a61-5690e4c08c42 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЗГА «НС», РОССИЯ, 355029, Ставропольский край, г. Ставрополь, ул. Индустриальная, д. 9
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1702-551-2025 Государственная система обеспечения единства измерений. Измерители-регистраторы многофункциональные ЗГАНС® МИР. Методика поверки
(с 17.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98004-26: Описание типа
2026-98004-26.pdf
|
Скачать | 213.8 КБ | |
|
98004-26: Методика поверки
РТ-МП-1702-551-2025
2026-mp98004-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Измерители-регистраторы многофункциональные ЗГАНС® МИР (далее - регистраторы) предназначены для измерений напряжения постоянного тока.
Описание
Регистраторы представляют собой портативные переносные приборы, выполненные в виде моноблока в пластмассовом корпусе синего или оранжевого цвета. На лицевой поверхности корпуса расположены функциональные кнопки для включения и выбора режимов, экран для индикации выбранных режимов и результатов измерений, светодиодные индикаторы, сигнализирующие об обмене данными с ПК, записи в память регистратора измеренных значений, включении модуля Bluetooth и степени заряда аккумулятора. На торце корпуса расположен разъем с заглушкой для подключения USB кабеля, посредством которого обеспечивается передача результатов измерений на персональный компьютер и заряд внутреннего аккумулятора. Там же расположены входные клеммы для подключения измерительных проводников каждого канала, «Общий» первого канала, «Общий» второго и третьего каналов. Внутри корпуса размещена печатная плата с установленными компонентами: аналого-цифровым преобразователем, микроконтроллером с часами реального времени, энергонезависимой памятью, ЖК-дисплеем и модулем Bluetooth c антенной.
Регистраторы имеют встроенный заряжаемый источник питания литий-ионный аккумулятор 18650 с выводами-проводниками JST емкостью 4000 мА^ч и номинальным напряжением 3,7 В. Емкость аккумулятора обеспечивает непрерывную автономную работу в течение 48 часов. В стационарных условиях возможно питание от внешнего источника питания постоянного тока.
Регистраторы предназначены для измерений и регистрации напряжения постоянного тока и параметров электрохимической защиты.
Принцип действия регистраторов основан на измерении напряжения постоянного тока с одновременным выводом измеренных значений на дисплей и возможностью записи полученных данных во внутреннюю энергонезависимую память.
Нанесение знака поверки на средство измерений не предусмотрено.
Общий вид регистраторов представлен на рисунке 1.
Серийный номер в виде цифрового обозначения, состоящего из арабских цифр, наносится типографским способом на шильдик, наклеиваемый на заднюю панель регистраторов в месте, указанном на рисунке 2.
Схема пломбировки от несанкционированного доступа пломбой в виде наклейки, наклеиваемой на винт крепления корпуса представлена на рисунке 2.

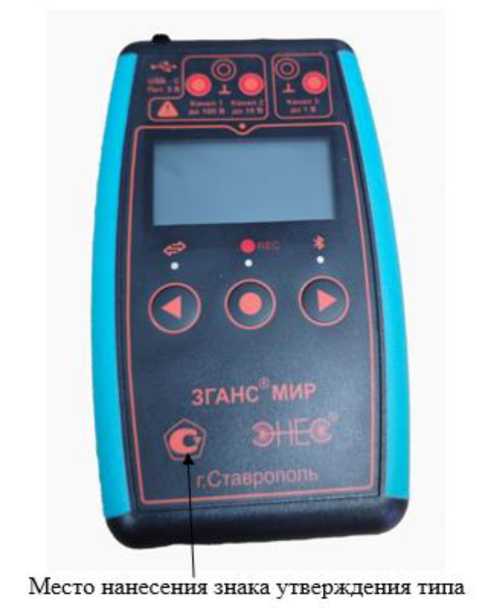

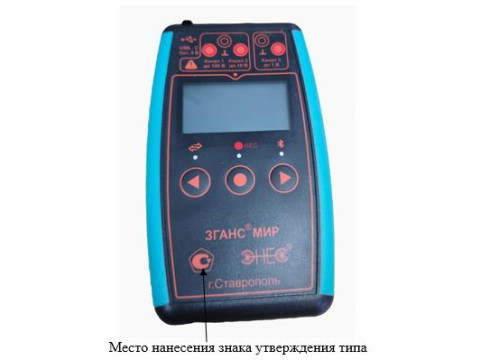

Рисунок 1 - Общий вид средства измерений
Место пломбирования от несанкционированного доступа
Место нанесения серийного номера
rv
Год ихопю»л»ник 2025
СериОныО No 21

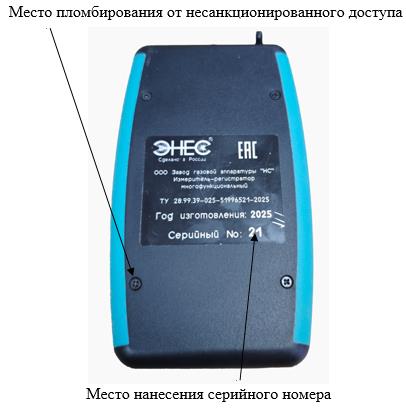

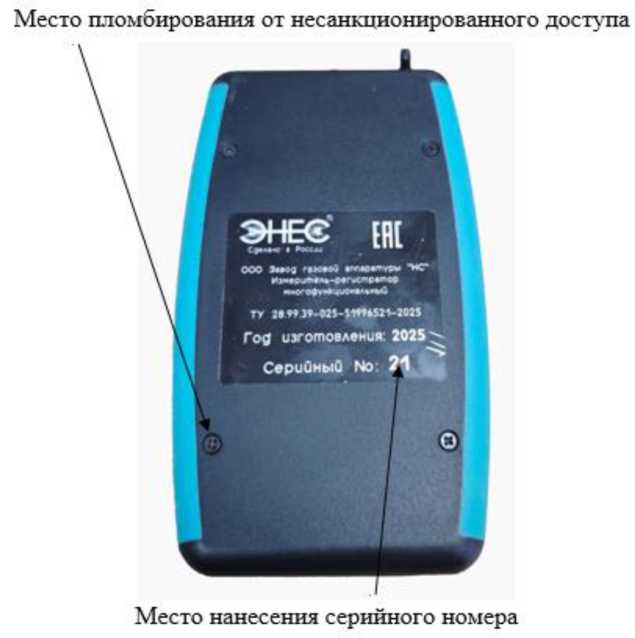

Рисунок 2 - Схема пломбировки средства измерений
Программное обеспечение
Программное обеспечение (далее - ПО) регистратора является встроенным. ПО предназначено для измерения, преобразования, обработки и передачи измерительной информации во внешние измерительные системы. ПО установлено в энергонезависимую память, недоступно для изменения в процессе эксплуатации и не может быть считано через какой-либо интерфейс и изменено. Метрологические характеристики прибора нормированы с учетом ПО.
Уровень защиты внутреннего ПО «средний» в соответствии с Рекомендацией Р 50.2.077-2014.
Таблица 1 - Идентификационные данные внутреннего программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
ЗГАНС МИР |
|
Номер версии ПО, не ниже |
1.4.x.x |
|
Где x.x номера версии, отвечающие за сервисную, метрологически незначимую часть программного обеспечения. | |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
1 |
2 |
|
Диапазон измерений напряжения постоянного тока на 1 канале, В: |
от - 1 до +1 от - 10 до +10 от - 100 до +100 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока на 1 канале, %, не более - в диапазоне от - 1 до +1 В - в диапазоне от - 10 до +10 В - в диапазоне от - 100 до +100 В |
±[1+0,1-(1 / 1Х1 - 1)] ±[1+0,1-(10 / 1Х1 - 1)] ±[1+0,1-(100 / 1Х1 - 1)] |
|
Диапазон измерений напряжения постоянного тока на 2 канале, В |
от - 1 до +1 от - 10 до +10 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока на 2 канале, %, не более - в диапазоне от - 1 до +1 В - в диапазоне от - 10 до +10 В |
±[1+0,1-(1 / 1Х1 - 1)] ±[1+0,1-(10 / 1Х1 - 1)] |
|
Диапазон измерений напряжения постоянного тока на 3 канале, В |
от - 0,1 до +0,1 от - 1 до +1 |
|
Пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока на 3 канале, %, не более - в диапазоне от - 0,1 до +0,1 В - в диапазоне от - 1 до +1 В |
±[1+0,5-(0,1 / 1Х1 - 1)] ±[1+0,1-(1 / 1Х1 - 1)] |
|
Пределы допускаемой дополнительной относительной погрешности измерений напряжения постоянного тока, % - при температуре окружающего воздуха выше 25 °С - при температуре окружающего воздуха ниже 15 °С. |
±{0,5-5-[(t - 25) / 10)]} ±{0,5-5-[(15 - t)/ 10)]} |
Продолжение таблицы 2
|
1 |
2 |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 30 до 80 от 84 до 106 |
|
Где: Х - значения напряжения постоянного тока, измеренные регистратором, В; 6 - пределы допускаемой основной относительной погрешности измерений напряжения постоянного тока, % t - температура окружающего воздуха, °С | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочие условия применения: | |
|
- температура окружающей среды, °С |
от -10 до +55 |
|
- относительная влажность, % |
от 30 до 80 |
|
- атмосферное давление, кПа |
от 84 до 106 |
|
Параметры электрического питания, В | |
|
- напряжение постоянного тока |
от 4 до 6 |
|
Габаритные размеры, мм, не более | |
|
- длина |
154 |
|
- ширина |
91 |
|
- высота |
27 |
|
Масса, кг, не более |
0,3 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
5 |
|
Средняя наработка на отказ, ч |
10000 |
Знак утверждения типа
наносится типографским способом на лицевую панель регистратора в месте, указанном на рисунке 1, и типографским способом на титульный лист руководства по эксплуатации.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество шт./экз. |
|
1 |
2 |
3 |
|
Измеритель-регистратор многофункциональный |
ЗГАНС® МИР |
1 |
|
Чехол |
_ |
1 |
|
Зарядное устройство ~220 + 5 В/0,5 + 2,0 A |
_ |
1 |
|
Кабель коммуникационный USB |
_ |
1 |
|
Комплект из пяти измерительных проводов с зажимами типа «крокодил» |
_ |
1 |
|
Паспорт и руководство по эксплуатации |
РЭ 26.51.43-025-51996521-2025 |
1 |
|
Кабель коммуникационный USB |
_ |
1 |
|
Упаковка |
_ |
1 |
Сведения о методах измерений
приведены в пункте 8 «Порядок работы» руководства по эксплуатации РЭ 26.51.43-025-51996521-2025.
Нормативные документы
Приказ Росстандарта от 28.07.2023 №1520 Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы;
Измеритель-регистратор многофункциональный ЗГАНС® МИР. Технические условия. ТУ 26.51.43-025-51996521-2025.
