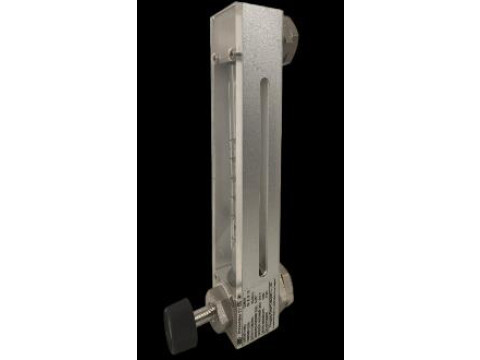

Ротаметры стеклянные YP
| Номер в ГРСИ РФ: | 98014-26 |
|---|---|
| Категория: | Ротаметры |
| Производитель / заявитель: | Chongqing Chuanyi Analyzer Co., Ltd., КИТАЙ |
|
98014-26: Описание типа
2026-98014-26.pdf
|
Скачать | 242.3 КБ |
Ротаметры стеклянные YP (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98014-26 | |||||||||||||||
| Действует | по 19.03.2031 | |||||||||||||||
| Наименование | Ротаметры стеклянные | |||||||||||||||
| Модель | YP | |||||||||||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 4e889360-a052-4acc-5c97-b512a50815a9 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Chongqing Chuanyi Ana-lyzer Co., Ltd, КИТАЙ, No.61, Middle Section of Huangshan Avenue, Gao Xin Yuan Northern New Area, Chongqing
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.122-99 Государственная система обеспечения единства измерений. Ротаметры. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98014-26: Описание типа
2026-98014-26.pdf
|
Скачать | 242.3 КБ |
Описание типа
Назначение
Ротаметры стеклянные YP (далее - ротаметры) предназначены для измерений объёмного расхода жидкостей и газов.
Описание
Принцип действия ротаметров основан на измерении высоты подъема поплавка, перемещающегося по конической, вертикально установленной трубке за счет движения рабочей среды. Высота перемещения поплавка линейно связана с расходом рабочей среды.
Ротаметры состоят из вертикальной конической измерительной трубки, в которой свободно перемещается вверх и вниз поплавок специальной формы (в зависимости от применения). Измеряемая среда движется по трубке снизу-вверх, вынуждая тем самым поплавок подняться на определенную высоту, образуя кольцевой зазор между ним и стенками трубки так, чтобы силы, действующие на поплавок (сила гравитации, выталкивающая сила и напор потока), уравновесились.
Измерение высоты подъема поплавка, а значит и расхода, осуществляется по шкале, нанесенной на трубку и отградуированной в единицах расхода.
Детали ротаметров, соприкасающиеся с жидкостью, изготовлены из материалов, не снижающих качество жидкости, стойких к её воздействию в пределах рабочего диапазона температур. Поток измеряемой среды перед попаданием в коническую трубку проходит через игольчатый кран, которым можно регулировать расход.
Общий вид ротаметров представлен на рисунке 1. Серийный номер ротаметров наносится в буквенно-цифровом формате на этикетку (шильдик) методом термопечати, которая крепится на корпусе ротаметра. Внешний вид пластины (шильдика) показан на рисунке 2. Нанесение знака поверки на средство измерений не предусмотрено.

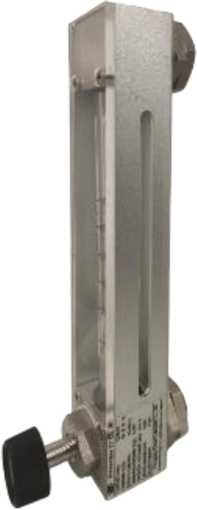

Рисунок 1 - Внешний вид ротаметров
<ш> Ротаметры YP ЕНЕ ©
Серийный номер:
Измеряемая среда:
Диапазон измерения: Температура измеряемой среды: Температура окружающей среды: Давление максимальное:
Дата изготовления:
125-880846-3
Вода 24-120 L/h О~120сС -КИО Г
0.8МРа 05.2025
Chongqing Chuanyi Analyzer Со., Ltd.
.'io.il, Middle Section of Hun’s bio Aven®. Gio Xin Yuan JorternJei Ana, Chon»qn« РБ.С

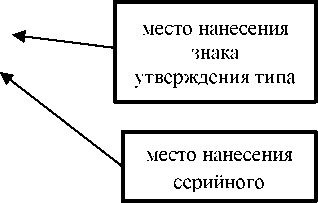

Рисунок 2 - Место нанесения серийного номера и знака утверждения типа.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений объемного расхода жидкости, дм3/ч |
от 10,0 до 120,0 |
|
Диапазон измерений объемного расхода газа, дм3/ч |
от 10,0 до 1000,0 |
|
Динамический диапазон |
10:1 или 10:2 |
|
Пределы допускаемой погрешности, приведенной к диапазону измерений расхода, % |
±5,0 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение параметра |
|
Условия эксплуатации: - Максимальное давление измеряемой среды, МПа - Температура измеряемой среды, °С - Температура окружающей среды, °С - Атмосферное давление, кПа - Относительная влажность воздуха при 35 °С, %, не более |
0,8 от 0 до +120 от -10 до +60 от 84,0 до 106,7 95 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение параметра |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
50000 |
Знак утверждения типа
наносится на металлическую пластину (шильдик) методом термопечати и титульный лист руководства по эксплуатации и паспорт типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Ротаметр |
YP |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в приложении в разделе 10 руководства по эксплуатации на Ротаметры YP.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости
Приказ Росстандарта от 11.05.2022 № 1133 Об утверждении Государственной поверочной схемы для средств измерений объемного и массового расходов газ
Техническая документация завода-изготовителя Chongqing Chuanyi Analyzer Co., Ltd., Китай
