Установки УПЭМ
| Номер в ГРСИ РФ: | 98017-26 |
|---|---|
| Производитель / заявитель: | ООО "VXI-Системы", г.Москва |
Установки УПЭМ (далее по тексту - УПЭМ) предназначены для измерений постоянного и переменного электрических напряжения и тока, сопротивления постоянному электрическому току, электрической емкости, сопротивления изоляции, индуктивности, воспроизведения постоянного и переменного электрических напряжения, тока и частоты синусоидального сигнала.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98017-26 | ||||||
| Действует | по 19.03.2031 | ||||||
| Наименование | Установки | ||||||
| Модель | УПЭМ | ||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | a1bcc345-2ca1-c3e3-6e04-bf5591822011 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «VXI-Системы», РОССИЯ, 124482, г. Москва, г. Зеленоград, Савелкинский пр-зд, д. 4, этаж 6, помещ. XIV, ком. 1
Поверка
| Методика поверки / информация о поверке |
ВТУ.411188.001МП Государственная система обеспечения единства измерений. Установки УПЭМ. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98017-26: Описание типа
2026-98017-26.pdf
|
Скачать | 149.4 КБ | |
|
98017-26: Методика поверки
ВТУ.411188.001МП
2026-mp98017-26.pdf
|
Скачать | 436.9 КБ |
Описание типа
Назначение
Установки УПЭМ (далее по тексту - УПЭМ) предназначены для измерений постоянного и переменного электрических напряжения и тока, сопротивления постоянному электрическому току, электрической емкости, сопротивления изоляции, индуктивности, воспроизведения постоянного и переменного электрических напряжения, тока и частоты синусоидального сигнала.
Описание
Конструктивно УПЭМ представляют собой моноблок в виде металлического корпуса с расположенными на лицевой панели светодиодными индикаторами «ВКЛ», «LAN», «ОШИБКА», «ИЗМЕРЕНИЕ», «ВЫСОКОЕ НАПРЯЖЕНИЕ», соединителями «+Ux», «Ix/-Ux», «+Eo/+Io», «-Eo/-Io» предназначенными для подключения кабелей от объекта контроля, соединителя «УПРАВЛЕНИЕ», предназначенного для подачи через него двух внешних сигналов отключения источника высокого напряжения, кнопки «СТОП» для аварийного отключения источника высокого напряжения.
Принцип действия УПЭМ основан на аналого-цифровом преобразовании измеряемой по двухпроводным, изолированным друг от друга каналам величины входных аналоговых сигналов напряжения, силы, сопротивления, емкости постоянного и переменного электрических токов в двоичный цифровой код, доступный для чтения программой пользователя.
Общий вид УПЭМ с обозначением мест для нанесения знаков утверждения типа, поверки, заводского номера и пломбировки представлен на рисунках 1, 2.
Место нанесения знака утверждения типа
Место нанесения знака поверки

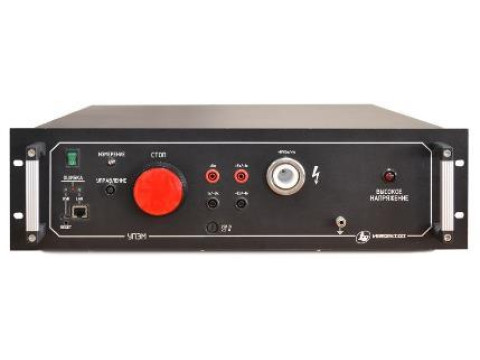

Рисунок 1 - Общий вид УПЭМ
Место нанесения заводского номера
Место пломбировки

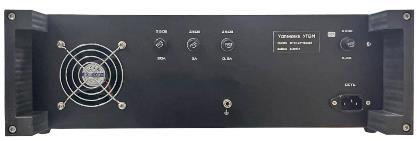

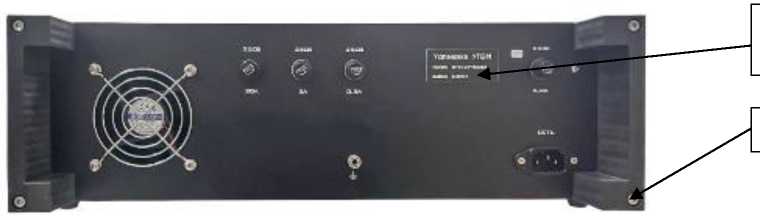

Рисунок 2 - Задняя панель УПЭМ
Заводской номер, идентифицирующий каждый экземпляр средства измерений, указывается на титульном листе паспорта и наносится на задней панели УПЭМ в виде металлизированной самоклеящейся наклейки и имеет цифровое обозначение.
Пломбировка для защиты от несанкционированного выполнена этикеткой с клеймом ОТК на один из крепежных винтов на задней панели УПЭМ.
Программное обеспечение
Метрологически значимая часть программного обеспечения (ПО) УПЭМ - исполняемый файл unupem_math.dll, установленный с операционной системой Windows и libunupem_math.so, установленный с операционной системой Linux. Идентификационные данных о наименовании модели и серийном номере хранятся в энергонезависимой памяти.
Таблица 1- Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
Windows |
Linux | |
|
Идентификационное наименование ПО |
unupem_math.dll |
libunupem_math.so |
|
Номер версии ПО (идентификационный код) |
не ниже 1.0 |
не ниже 1.0 |
|
Цифровой идентификатор ПО |
462AAFD8 |
8C5C50EE |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
CRC32 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077 - 2014.
Технические характеристики
Таблица 2 - Метрологические характеристики УПЭМ
|
Наименование характеристики |
Значение |
|
Диапазон воспроизведений постоянного электрического напряжения положительной и отрицательной полярности, В |
от 0,1 до 30 от 25 до 100 от 101 до 2000 от 2001 до 4000 |
|
Пределы допускаемой абсолютной погрешности воспроизведений постоянного электрического напряжения, В, в диапазоне: - от 0,1 до 30 В - от 25 до 100 В - от 101 до 2000 В - от 2001 до 4000 В |
±(0,002/Лвосп + 0,03) ±(0,01-ивосп + 1) ±(0,01-иВосп + 2) ±(0,01-ивосп + 5) |
|
Диапазон измерений постоянного электрического напряжения положительной и отрицательной полярности, В |
±700 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной погрешности измерений постоянного электрического напряжения, В |
±0,002-иизм 1) |
|
Диапазон измерений постоянного электрического тока положительной и отрицательной полярности, мА |
±1000 |
|
Пределы приведенной к верхнему пределу (ВП) диапазона погрешности измерений постоянного электрического тока положительной и отрицательной полярности, % |
±0,5 |
|
Диапазон воспроизведения постоянного электрического тока, мА |
от 0,1 до 100 от 101 до 2000 |
|
Пределы допускаемой абсолютной погрешности воспроизведения постоянного электрического тока, мА, в диапазоне: - от 0,1 до 100 мА - от 101 до 2000 мА |
±(0,005-1в+0,01) 2) ±(0,005-!в+1) |
|
Диапазон воспроизведений переменного электрического напряжения, В |
от 25 до 2500 |
|
Пределы допускаемой относительной погрешности воспроизведений переменного электрического напряжения, % |
±2 |
|
Диапазон измерений переменного электрического напряжения, В |
от 0 до 10 от 0 до 100 от 0 до 700 |
|
Пределы приведенной к ВП диапазона погрешности измерений переменного электрического напряжения, % |
±1 |
|
Диапазон измерений переменного электрического тока, мА |
от 0 до 100 |
|
Пределы приведенной к ВП диапазона погрешности измерений переменного электрического тока в диапазоне частот от 50 до 1000 Гц, % |
±5 |
|
Диапазон измерений сопротивления постоянному электрическому току по двухпроводной схеме, Ом |
от 140-1 до 5-108 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному электрическому току по двухпроводной схеме, Ом, в диапазоне: - от 0,1 до 1 Ом включ. - св. 1 до 1-107 Ом включ. - св. 1 •Ю7 до 5-108 Ом |
±(0,002<Иизм + 0,03) ±(0,002<Иизм + 0,2) ±0,1-Кизм |
|
Диапазон измерений сопротивления постоянному электрическому току по четырехпроводной схеме измерений, Ом |
от 1 •Ю-3 до 5-108 |
|
Пределы допускаемой абсолютной погрешности измерений сопротивления постоянному электрическому току по четырехпроводной схеме, Ом: - от 1-10’3 до 1-107 Ом включ. - св. 1407 до 5-108 Ом |
=(0,002<Иизм + 0,0005) 3) ±0,1-Кизм |
|
Диапазон измерений электрической емкости, нФ |
от 0,1 до 1-107 |
|
Пределы допускаемой относительной погрешности измерений электрической емкости, %, в диапазоне: - от 0,1 до 1-104 нФ включ. - св. 1-104 до 1-107 нФ |
±5 ±10 |
|
Диапазон измерений сопротивления изоляции, Ом |
от 1405 до 1-1010 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Пределы допускаемой относительной погрешности измерений сопротивления изоляции, %, в диапазоне: - от 0,1 до 499 МОм -от 500 до 10000 МОм |
±(1 + к<Иизм/иисп) 4)5) ±(2 + к-Яизм/иисп) |
|
Диапазон измерений индуктивности, Г н |
от 1-10’6 до 1-10’5 |
|
Пределы допускаемой абсолютной погрешности измерений индуктивности, Г н |
±(0,05Ъизм+0ДУ10-6 6) |
|
Значение воспроизведения частоты синусоидального сигнала, Гц |
50 |
|
Пределы допускаемой относительной погрешности воспроизведения частоты синусоидального сигнала, % |
±0,5 |
|
Примечания: 1) иизм - измеренное значение постоянного электрического напряжения; 2) 1в - значение воспроизведения постоянного электрического тока; 3) R-изм - измеренное значение сопротивления постоянному электрическому току по четырехпроводной схеме измерений; 4) k - коэффициент равный 1 В/МОм 5) иисп - значение испытательного напряжения; 6) Lизм - измеренное значение индуктивности. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - переменное электрическое напряжение, В - частота переменного электрического тока, Гц |
230±23 50±1 |
|
Электрическое сопротивление защитного заземления, Ом, не более |
0,4 |
|
Сопротивление изоляции цепей сетевого питания относительно корпуса, МОм, не менее |
20 |
|
Масса, кг, не более |
11 |
|
Габаритные размеры (длина х ширина х высота), мм, не более |
462x489x138 |
|
Потребляемая мощность, В^А, не более |
550 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха (при температуре +25 °С), %, не более - атмосферное давление, кПа |
от +5 до +40 80 от 86 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, не менее, ч |
20000 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на фронтальную часть моноблока методом наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во, шт. |
|
Установка УПЭМ |
ГВТУ.411188.001 |
1 |
|
Руководство по эксплуатации |
ГВТУ.411188.001РЭ |
1 |
|
Паспорт |
ГВТУ.411188.001ПС |
1 |
|
ПО на CD-диске |
ГВТУ.85001-01 |
1 |
Сведения о методах измерений
приведены в разделе 2 «Использование по назначению» документа ГВТУ.411188.001РЭ «Установка УПЭМ. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 № 1520 «Об утверждении Государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Росстандарта от 01.10.2018 № 2091 «Об утверждении Государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне 1-10’16 до 100 А»
Приказ Росстандарта от 18.08.2023 № 1706 «Об утверждении Государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10-1 до 2-109 Гц»
Приказ Росстандарта от 30.12.2019 № 3456 «Об утверждении Государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
Приказ Росстандарта от 17.03.2022 № 668 «Об утверждении Государственной поверочной схемы для средств измерений силы переменного электрического тока от 140-8 до 100 А в диапазоне частот от 1-10-1 до 1-106 Гц»
Приказ Росстандарта от 26.09.2022 г. № 2360 «Об утверждении Государственной поверочной схемы для средств измерений времени и частоты»
Приказ Росстандарта от 02.06.2021 № 926 «Об утверждении Государственной поверочной схемы для средств измерений электрической емкости в диапазоне частот от 1 до 300 МГц»
Приказ Росстандарта от 30.12.2022 № 3344 «Об утверждении Государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500кВ»
ГОСТ 8.732-2011 «Государственная поверочная схема для средств измерений индуктивности»
Технические условия. ГВТУ.411188.002ТУ «Установка УПЭМ»
