Комплекс программно-технический САУ ГТУ-2 Маяковской ТЭС
| Номер в ГРСИ РФ: | 98022-26 |
|---|---|
| Производитель / заявитель: | ООО "ИНКОНТРОЛ", г. Москва |
Комплекс программно-технический САУ ГТУ-2 Маяковской ТЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, вычислений, и воспроизведения сигналов напряжения постоянного тока, контроля и хранения значений технологических параметров оборудования и энергоносителей, потребляемых или получаемых в процессе работы тепловой электростанции.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98022-26 | ||||||
| Наименование | Комплекс программно-технический САУ ГТУ-2 Маяковской ТЭС | ||||||
| Приказы |
№513 от
19.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 4802769a-7623-d488-5829-1a8ba0406acc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИНКОНТРОЛ», РОССИЯ, 115280, г. Москва, ул. Ленинская Слобода, д. 23, стр. 2, оф. 5-7
Поверка
| Методика поверки / информация о поверке |
МП-1022-2025 Государственная система обеспечения единства измерений. Комплекс программно-технический САУ ГТУ-2 Маяковской ТЭС. Методика поверки
(с 19.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98022-26: Описание типа
2026-98022-26.pdf
|
Скачать | 162.4 КБ | |
|
98022-26: Методика поверки
МП-1022-2025
2026-mp98022-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Комплекс программно-технический САУ ГТУ-2 Маяковской ТЭС (далее - комплекс) предназначен для измерений сигналов силы постоянного тока, сигналов от термоэлектрических преобразователей (термопар) и термопреобразователей сопротивления, вычислений, и воспроизведения сигналов напряжения постоянного тока, контроля и хранения значений технологических параметров оборудования и энергоносителей, потребляемых или получаемых в процессе работы тепловой электростанции.
Описание
Принцип действия комплекса основан на непрерывном измерении, преобразовании и обработке при помощи контроллера программируемого логического REGUL RX00 исполнения REGUL R500 (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 63776-16) входных сигналов, поступающих от первичных измерительных преобразователей (далее - ИП) в значения измеряемых физических величин, отображаемых и архивируемых на компьютере рабочей станции оператора, а также для формирования и выдачи аналоговых управляющих выходных сигналов.
Комплекс является проектно-компонуемой системой, состав которого базируется на шкафах, укомплектованных техническими средствами автоматизации. Комплекс предназначен для эксплуатации вне взрывоопасных зон (кроме оборудования нижнего уровня).
К данному типу средства измерений относится комплекс c заводским номером 3886.25.001.
Состав комплекса приведен в таблице 1.
Таблица 1 - Состав комплекса
|
Тип сигнала |
Модули ввода/вывода аналоговых сигналов и обработки данных |
|
Сигналы силы постоянного тока (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 052 |
|
Сигналы термопреобразователей сопротивления (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 031 |
|
Сигналы термопар (аналоговый вход) |
Модуль аналогового ввода R500 AI 08 031 |
|
Сигналы напряжения постоянного тока (аналоговый выход) |
Модуль аналогового вывода R500 AO 08 031 |
Комплекс осуществляет измерение физических величин, и формирование сигналов управления и регулирования следующим образом:
- аналоговые сигналы силы постоянного тока от первичных ИП поступают на входы модулей аналогового ввода R500 AI 08 052;
- сигналы с термопреобразователей сопротивления по ГОСТ 6651-2009 и термопар по ГОСТ Р 8.585-2001 поступают на входы модулей аналогового ввода R500 AI 08 031;
- цифровые коды, преобразованные посредством модулей ввода аналоговых сигналов в значения физических параметров технологического процесса, и данные с интерфейсных входов отображаются на мнемосхемах мониторов рабочих станций операторов в виде числовых значений, гистограмм, трендов, текстов, рисунков и цветовой окраски элементов мнемосхем, а также интегрируются в базу данных комплекса;
- сигналы управления и регулирования (сигналы напряжения постоянного тока) формируются комплексом с помощью модулей вывода аналоговых сигналов R500 AO 08 031 и поступают на входы исполнительных устройств.
Заводской номер 3886.25.001 комплекса, состоящий из арабских цифр, и знак утверждения типа нанесены методом лазерной гравировки на маркировочную табличку, расположенную на двери шкафа управления комплекса. Общий вид маркировочной таблички и место нанесения заводского номера представлены на рисунке 1. Общий вид комплекса представлен на рисунке 2.

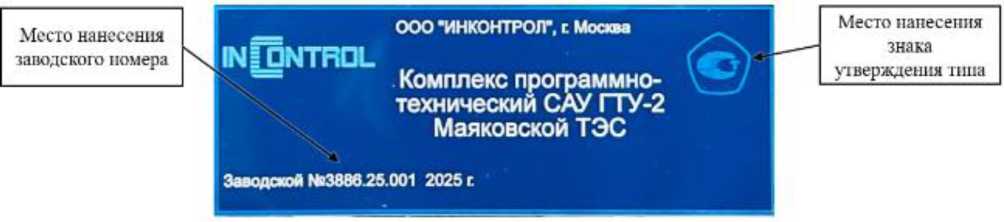

Рисунок 1 - Общий вид маркировочной таблички и место нанесения заводского номера
Защита от несанкционированного доступа обеспечивается путем запирания шкафа на специализированные встроенные замки.
Конструкция комплекса и условия его эксплуатации не предусматривают нанесение знака поверки непосредственно на комплексы.
Пломбирование комплекса не предусмотрено.

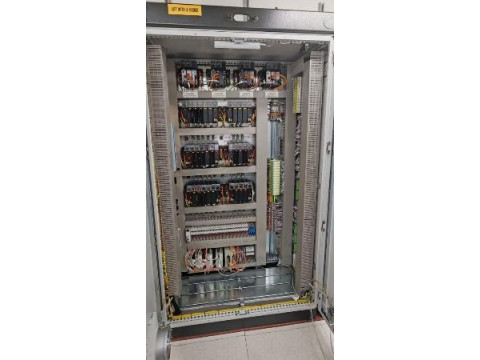

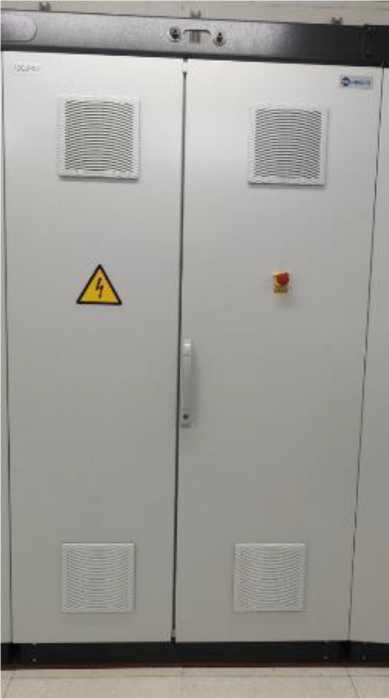

Рисунок 2 - Общий вид комплекса
Программное обеспечение
Программное обеспечение (далее - ПО) выполняет логические и вычислительные операции по сбору, обработке, хранению, управлению, передаче и представлению данных и включает: ПО модулей ввода/вывода и ПО модулей центрального процессора.
ПО модулей ввода/вывода недоступно для коррекции конечным пользователем. Уровень защиты ПО модулей ввода/вывода «высокий» в соответствии Р 50.2.077-2014.
Системное ПО включает в себя среду исполнения, которая обеспечивает взаимодействие прикладного ПО с ПО модулей ввода/вывода. Уровень защиты ПО среды исполнения «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 2. Метрологические характеристики комплекса нормированы с учетом ПО.
Таблица 2 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование |
RegulRTS |
|
Номер версии (идентификационный номер) ПО среды исполнения |
не ниже 3.5.6.1 |
|
Номер версии (идентификационный номер) ПО модулей ввода/вывода |
не ниже 1.0.3.4 |
Технические характеристики
Таблица 3 - Метрологические характеристики измерительных каналов комплекса
|
Тип измерительного канала |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
Измерительный канал (далее - ИК) входных сигналов силы постоянного тока |
от 4 до 20 мА |
R500 AI 08 052 |
у: ±0,1 % |
|
ИК входных сигналов термопреобразователей сопротивления |
Сигналы (Ом) термопреобразователей сопротивления с НСХ Pt1003) (а=0,00385 °C-1) в диапазонах измерений: от -50 °C до +100 °C, от -50 °C до +150 °C, от -50 °C до +200 °C, от 0 °C до +100 °C, от -200 °C до +850 °C1) |
R500 AI 08 031 |
Л: ±0,5 °C (четырехпроводная схема подключения); Л: ±0,7 °C (трехпроводная схема подключения) |
|
ИК входных сигналов термопар |
Сигналы (мВ) термопар с НСХ ТХА (K)4) в диапазонах измерений: от -50 °C до +100 °C, от -50 °C до +200 °C, от -50 °C до +400 °C, от -50 °C до +500 °C, от -50 °C до +700 °C, от 0 °C до +100 °C, от 0 °C до +200 °C, от 0 °C до +500 °C, от -200 до +1370 °С2) |
R500 AI 08 031 |
Л: ±2,5 °C |
|
Тип измерительного канала |
Диапазон измерений |
Тип модулей ввода/вывода аналоговых сигналов и обработки данных |
Пределы допускаемой погрешности |
|
ИК выходных сигналов напряжения постоянного тока |
от -10 до +10 В |
R500 AO 08 031 |
у: ±0,1 % |
|
1) Указан максимальный диапазон измерений сигналов термопреобразователей сопротивления (зависит от типа подключаемого датчика и настроек ИК). 2) Указан максимальный диапазон измерений сигналов термопар (зависит от типа подключаемого датчика и настроек ИК). 3) В соответствии с ГОСТ 6651-2009; 4) В соответствии с ГОСТ Р 8.585-2001. Приняты следующие обозначения: у - приведенная к диапазону измерений погрешность; Л - абсолютная погрешность; а - температурный коэффициент термопреобразователей сопротивления. Приняты следующие сокращения: НСХ - номинальная статическая характеристика. | |||
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество ИК, шт. |
363 |
|
Параметры электрического питания: - напряжение питания переменного тока, В - напряжение питания постоянного тока, В - частота переменного тока, Гц |
220 (от 85 до 264) 24 (от 18 до 36) от 49 до 51 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +25 80 от 84,0 до 106,7 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Наработка на отказ, ч, не менее |
150000 |
|
Срок службы, лет, не менее |
15 |
Знак утверждения типа
нанесен методом лазерной гравировки на маркировочную табличку, расположенную на корпусе шкафа управления комплекса (в соответствии с рисунком 1).
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Комплекс программно-технический САУ ГТУ-2 Маяковской ТЭС, заводской номер 3886.25.001 |
_ |
1 |
|
Инструкция по эксплуатации |
ИК.3886-АТХ5.ИС100 |
1 |
|
Формуляр |
ИК.3886-АТХ5.ФО |
1 |
Сведения о методах измерений
приведены в разделе 4.1 «Описание системы» формуляра.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 г. № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1х10-16 до 100 А»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
