Лазер полупроводниковый перестраиваемый TSL-570
| Номер в ГРСИ РФ: | 98027-26 |
|---|---|
| Производитель / заявитель: | "Santec Corporation", Япония |
Лазер полупроводниковый перестраиваемый TSL-570 (далее - лазер TSL-570) предназначен для воспроизведения (генерации) средней мощности и длины волны оптического излучения, требуемых для разработки и производства активных и пассивных интегральных оптических устройств.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98027-26 | ||||||
| Наименование | Лазер полупроводниковый перестраиваемый | ||||||
| Модель | TSL-570 | ||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | b203c90b-7816-38ab-fb04-664e22d9333f | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Santec Corporation, ЯПОНИЯ, 5823 Ohkusa-Nenjozaka, Komaki, Aichi 485-0802
Поверка
| Методика поверки / информация о поверке |
МП 038.Ф3-25 Государственная система обеспечения единства измерений. Лазер полупроводниковый перестраиваемый TSL-570. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98027-26: Описание типа
2026-98027-26.pdf
|
Скачать | 123.1 КБ | |
|
98027-26: Методика поверки
МП 038.Ф3-25
2026-mp98027-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Лазер полупроводниковый перестраиваемый TSL-570 (далее - лазер TSL-570) предназначен для воспроизведения (генерации) средней мощности и длины волны оптического излучения, требуемых для разработки и производства активных и пассивных интегральных оптических устройств.
Описание
Принцип действия лазера TSL-570 основан на генерации лазерного излучения лазерным диодом при прохождении через него электрического тока с последующим получением одночастотного режима работы с помощью дифракционной решетки. Посредством поворота отражающего зеркала, стоящего на пути оптического пучка, после дифракционной решетки обеспечивается перестройка лазера TSL-570 по длине волны в спектральном диапазоне от 1240 до 1380 нм.
Управление работой лазера TSL-570 осуществляется с помощью встроенного компьютера. Конструктивно лазер TSL-570 выполнен в прямоугольном металлическом корпусе настольно-переносного типа.
К данному типу средства измерений относится лазер TSL-570 с заводским номером 25075142.
Для ограничения доступа внутрь корпуса произведено его пломбирование методом нанесения пломбы на заднюю панель корпуса лазера TSL-570.
Заводской номер лазера TSL-570, состоящий из арабских цифр, нанесён печатным способом на наклейку, расположенную на задней панели корпуса.
Нанесение знака поверки на лазер TSL-570 не предусмотрено.

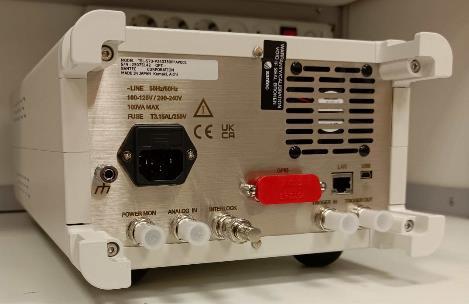

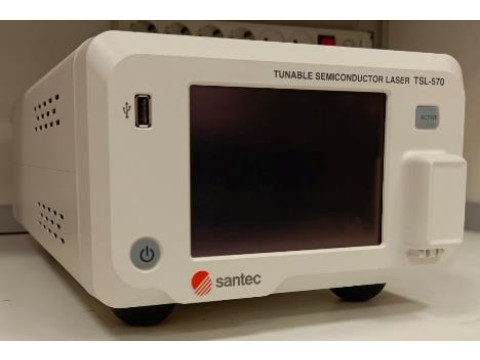

Общий вид лазера TSL-570, схема пломбировки от несанкционированного доступа и место нанесения заводского номера представлены на рисунке 1.
TUNABLE SEMICONDUCTOR LASER TSL-570
FUSE
РТЛИЧШП AHMOJ*
Место пломбирования
Место нанесения заводского номера
Рисунок 1 - Общий вид лазера TSL-570
Программное обеспечение
Программное обеспечение (далее - ПО), входящее в состав лазера TSL-570, выполняет функции установки параметров оптического излучения на выходе волоконно-оптического разъема лазера и отображения измерительной информации в цифровом виде на экране лазера TSL-570 в удобном для оператора виде. Метрологически значимая часть ПО лазера TSL-570 выделена и представляет собой программный продукт «TSL-570 Control Software». Метрологически значимая часть ПО защищена от несанкционированного доступа путем пломбирования в области задней панели корпуса лазера TSL-570.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО «высокий» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
TSL-570 Control Software |
|
Номер версии (идентификационный номер) ПО, не ниже |
0003.0055 |
|
Цифровой идентификатор ПО |
_ |
Технические характеристики
Таблица 2 - Метрологические характеристики лазера TSL-570
|
Наименование характеристики |
Значение |
|
Диапазон установки длины волны, нм |
от 1240 до 1380 |
|
Пределы допускаемой абсолютной погрешности установки длины волны, пм |
±2 |
|
Нестабильность установленной длины волны*, пм, не более |
±1 |
|
Средняя мощность оптического излучения на выходе волоконнооптического разъема в спектральном диапазоне от 1260 до 1380 нм, мВт (дБм), не менее |
10 (10) |
|
Нестабильность уровня средней мощности оптического излучения на выходе волоконно-оптического разъема*, дБ, не более |
±0,01 |
|
* В течение не менее 1 часа при колебаниях температуры окружающей среды не более ±0,5 °С | |
Таблица 3 - Основные технические характеристики лазера TSL-570
|
Наименование характеристики |
Значение |
|
Разрешение установки длины волны, нм |
0,0001 |
|
Скорость развертки, нм/с |
от 1 до 200 |
|
Отношение сигнала к общему источнику спонтанного излучения, дБ, не менее |
70 |
|
Тип оптического разъема |
FC/APC |
|
Напряжение питания переменного тока, В |
от 200 до 240 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
220х385х130 |
|
Масса, кг, не более |
7 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Лазер полупроводниковый перестраиваемый |
TSL-570 |
1 шт. |
|
Кабель питания |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 5 «Основные операции» руководства по эксплуатации.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 06.08.2024 № 1804 «Об утверждении Государственной поверочной схемы для средств измерений длины и времени распространения сигнала в оптическом волокне, средней мощности, ослабления и длины волны оптического излучения для волоконно-оптических систем передачи информации».
