Термометры сопротивления платиновые эталонные
| Номер в ГРСИ РФ: | 98032-26 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО НПП "ЭЛЕМЕР", г.Москва |
|
98032-26: Описание типа
2026-98032-26-1.pdf
|
Скачать | 180.4 КБ |
Термометры сопротивления платиновые эталонные (далее - термометры) предназначены для измерений температуры жидких и газообразных сред и могут применяться в качестве рабочих эталонов единицы температуры 1-го и 2-го разрядов в соответствии с государственной поверочной схемой для средств измерений температуры, ч.1, 2, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98032-26 | ||||||||||||||||||||||||||||||
| Действует | по 20.03.2031 | ||||||||||||||||||||||||||||||
| Наименование | Термометры сопротивления платиновые эталонные | ||||||||||||||||||||||||||||||
| Модификации |
ЭТС-1К ЭТС-1С ЭТС-2К ЭТС-2С ЭТС-3М ЭТС-5М ЭТС-6К ЭТС-6КМ ЭТС-6С ЭТС-7К ЭТС-7С ВТС |
||||||||||||||||||||||||||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0fde5f77-0345-9011-b8f5-17954e3fc1b1 | ||||||||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||||||||
Производитель / Заявитель
ООО НПП «ЭЛЕМЕР», РОССИЯ, 124489, г. Москва, г. Зеленоград, проезд 4807-й, д. 7, стр. 1
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.568-99 ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Найдено поверителей | |
| Успешных поверок (СИ пригодно) | 20 (100%) |
| Неуспешных поверок (СИ непригодно) | 0 (0 %) |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
98032-26: Описание типа
2026-98032-26.pdf
Файл устарел
|
Скачать | 180.4 КБ | |
|
98032-26: Описание типа
2026-98032-26-1.pdf
|
Скачать | 180.4 КБ |
Описание типа
Назначение
Термометры сопротивления платиновые эталонные (далее - термометры) предназначены для измерений температуры жидких и газообразных сред и могут применяться в качестве рабочих эталонов единицы температуры 1-го и 2-го разрядов в соответствии с государственной поверочной схемой для средств измерений температуры, ч.1, 2, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147.
Описание
К настоящему типу относятся термометры двенадцати исполнений: ЭТС-1К, ЭТС-1С, ЭТС-2К, ЭТС-2С, ЭТС-3М, ЭТС-5М, ЭТС-6К, ЭТС-6КМ, ЭТС-6С, ЭТС-7К, ЭТС-7С, ВТС.
Принцип действия термометров заключается в использовании температурной зависимости электрического сопротивления платины. Основной частью термометров является чувствительный элемент, представляющий собой резистор в виде спирали из платиновой проволоки, размещенный в канале сапфировой трубки. К концам спирали приварены отрезки платиновой проволоки, жестко скрепленные с каркасом высокотемпературным компаундом, к каждому из которых приварено по два вывода из платины. Для изоляции выводных проводников применены кварцевые капилляры. Чувствительный элемент с выводами заключен в герметизированную пробирку, изготовленную из кварца для исполнений ЭТС-1К, ЭТС-2К, ЭТС-6К, ЭТС-7К, ВТС; из лейкосапфира для исполнений ЭТС-1С, ЭТС-2С, ЭТС-6С, ЭТС-7С и металлическую для ЭТС-3М, ЭТС-5М, ЭТС-6КМ. Измерение сопротивления термометра осуществляется по четырехпроводной схеме. Термометр имеет четыре вывода - два токовых и два потенциальных. В каждой паре выбор токовых и потенциальных выводов произвольный.
Исполнения модификаций термометров ЭТС или ВТС различаются метрологическими характеристиками, габаритными размерами и массой.
Маркировка термометров выполнена фотохимическим способом на самоклеящейся стойкой к стиранию наклейке или методом гравировки, которая наносится на корпус и содержит: товарный знак предприятия-изготовителя; условное обозначение исполнений ЭТС-ХХ, ЭТС-ХХХ или ВТС; заводской номер в формате не менее 4 арабских цифр по принятой нумерации предприятия-изготовителя и другие параметры.
Нанесение знака поверки на термометры не предусмотрено.

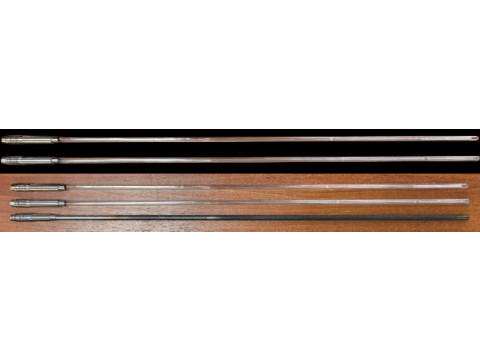

Общий вид термометров представлен на рисунке 1.
Пломбировка корпуса от несанкционированного доступа не предусмотрена.
ЭТС-1К, ЭТС-2К, ЭТС-6К, ЭТС-7К, ВТС
ЭТС-1С, ЭТС-2С, ЭТС-6С, ЭТС-7С
ЭТС-3М, ЭТС-5М, ЭТС-6КМ
Рисунок 1 - Общий вид термометров
Рисунок 2 - Общий вид маркировки термометров
Метрологические и технические характеристики средства измерений
Метрологические характеристики термометров приведены в таблицах 1-3, технических характеристик в таблицах 4-6.
Таблица 1 - Диапазон измерений температуры, доверительные границы абсолютной погрешности измерений температуры при доверительной
вероятности 0,95, разряд по ГПС
|
Исполнение |
Разряд по ГПС |
Диапазон измерений температуры2), °C |
Доверительные границы абсол] ве |
ютной погрешности1 2) измерений температуры при доверительной роятности 0,95, °С, при температуре: | |||||||
|
-196,00 |
-38,8344 |
0,01 |
29,7646 |
156,5985 |
231,928 |
419,527 |
660,323 |
1084,62 | |||
|
ЭТС-1К, ЭТС-1С |
1 |
от 0,01 до 660,323 |
_ |
_ |
±0,002 |
±0,002 |
±0,005 |
±0,005 |
±0,01 |
±0,01 |
_ |
|
2 |
_ |
_ |
±0,01 |
±0,01 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
_ | ||
|
ЭТС-2К, ЭТС-2С |
1 |
от 0,01 до 419,527 |
_ |
_ |
±0,002 |
±0,002 |
±0,005 |
±0,005 |
±0,01 |
_ |
_ |
|
ЭТС-3М |
1 |
от 0,01 до 231,928 |
_ |
_ |
±0,002 |
±0,002 |
±0,005 |
±0,005 |
_ |
_ |
_ |
|
ЭТС-5М |
1 |
от -196 до +419,527 |
±0,006 |
±0,002 |
±0,002 |
±0,002 |
±0,005 |
±0,005 |
±0,01 |
_ |
_ |
|
ЭТС-6К, ЭТС-6КМ, ЭТС-6С |
1 |
от -196 до +660,323 |
±0,006 |
±0,002 |
±0,002 |
±0,002 |
±0,005 |
±0,005 |
±0,01 |
±0,01 |
_ |
|
2 |
±0,025 |
±0,010 |
±0,01 |
±0,01 |
±0,02 |
±0,02 |
±0,02 |
±0,03 |
_ | ||
|
ЭТС-7К, ЭТС-7С |
1 |
от -196 до +419,527 |
±0,006 |
±0,002 |
±0,002 |
±0,002 |
±0,005 |
±0,005 |
±0,01 |
_ |
_ |
|
ВТС |
1 |
от 419,527 до 1084,62 |
_ |
_ |
_ |
_ |
_ |
_ |
±0,05 |
_ |
±0,1 |
|
2 |
_ |
_ |
_ |
_ |
_ |
_ |
±0,07 |
_ |
±0,15 | ||
Примечания:
Таблица 2 - Относительное сопротивление, номинальное сопротивление
|
Исполнение |
Разряд по ГПС |
Область применения |
Относительное сопротивление при температуре |
Номинальное сопротивлени е при 0 °C, Ом | |
|
плавления галлия WGa, не менее |
тройной точки ртути WHg, не более | ||||
|
ЭТС-1К, ЭТС-1С |
1 |
Выше 0 °C |
1,11807 |
_ |
10±0,2; 25±0,5 |
|
ЭТС-1К, ЭТС-1С |
2 |
Выше 0 °C |
1,11795 |
_ | |
|
ЭТС-2К, ЭТС-2С |
1 |
Выше 0 °C |
1,11807 |
_ | |
|
ЭТС-3М |
1 |
Выше 0 °C |
1,11807 |
_ | |
|
ЭТС-5М |
1 |
Выше 0 °C |
1,11807 |
_ | |
|
Ниже 0 °C |
0,844235 | ||||
|
ЭТС-6К, ЭТС-6КМ, ЭТС-6С |
1 |
Выше 0 °C |
1,11807 |
_ | |
|
ЭТС-6К, ЭТС-6КМ, ЭТС-6С |
2 |
Выше 0 °C |
1,11795 |
_ | |
|
ЭТС-6К, ЭТС-6КМ, ЭТС-6С |
1 и 2 |
Ниже 0 °C |
1,11807 |
0,844235 | |
|
ЭТС-7К, ЭТС-7С |
1 |
Выше 0 °C |
1,11807 |
_ | |
|
Ниже 0 °C |
0,844235 | ||||
|
ВТС |
1 |
Выше 0 °C |
1,11807 |
_ |
0,25±0,1; 0,6±0,1; 1±0,1; 2,5±0,1 |
|
ВТС |
2 |
Выше 0 °C |
1,11795 |
_ | |
Таблица 3 - Нестабильность термометров
|
Наименование характеристики |
Значение | |
|
1-й разряд |
2-й разряд | |
|
Нестабильность термометров в температурном эквиваленте в тройной точке воды после отжига при температуре на 10 °С выше верхнего предела измерений, °С, не более, для исполнений: - ЭТС-1К, ЭТС-1С, ЭТС-6К, ЭТС-6КМ, ЭТС-6С |
±0,001 |
±0,002 |
|
- ЭТС-2К, ЭТС 2С, ЭТС-3М, ЭТС-5М, ЭТС-7К, ЭТС-7С |
±0,001 |
_ |
|
- ВТС. |
±0,002 |
±0,005 |
Таблица 4 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измерительный ток, мА для исполнений: - ЭТС-1К, ЭТС-1С, ЭТС-2К, ЭТС 2С, ЭТС-3М, ЭТС-5М, ЭТС-6К, ЭТС-6КМ, ЭТС-6С, ЭТС-7К, ЭТС-7С - ВТС |
1,0±0,1 от 4,0±0,1 до 10,0±0,1 |
|
Габаритные размеры, мм, не более |
Приведены в таблице 5 |
|
Масса, кг, не более для исполнений: - ЭТС-1К, ЭТС-2К, ЭТС-6К, ЭТС-7К - ЭТС-1С, ЭТС-2С, ЭТС-3М, ЭТС-5М, ЭТС-6С, ЭТС-7С - ЭТС-6КМ - ВТС |
0,065 0,090 0,085 0,120 |
|
Электрическое сопротивление изоляции между выводами и корпусом термометров при температуре окружающей среды от +15 до +25 °C и относительной влажности воздуха от 45 до 75 %, МОм, не менее |
100 |
|
Количество чувствительных элементов |
1 |
|
Схема внутренних соединений |
четырехпроводная |
|
Условия эксплуатации: - температура окружающего воздуха, °C - относительная влажность воздуха, %, не более - атмосферное давление, кПа |
от +1 до +35 80 от 84 до 106,7 |
Таблица 5 - Габаритные размеры
|
Исполнение |
Габаритные размеры, мм, не более |
Длина чувствительного элемента, мм | ||
|
длина погружаемой части |
диаметр погружаемой части |
диаметр головки | ||
|
ЭТС-1К, ЭТС-1С, ЭТС-2К, ЭТС-2С, ЭТС-6К, ЭТС-6С, ЭТС-7К, ЭТС-7С ВТС |
550±5 |
6±0,2 7±0,2 |
12±0,5 |
60±1 |
|
ЭТС-3М, ЭТС-5М |
6±0,2 | |||
|
ЭТС-6КМ |
7±0,2 | |||
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч или циклов охлаждение - нагрев, не менее |
1000 или 50 |
|
Срок службы, лет, не менее |
5 |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и паспорта.
Комплектность
Таблица 7 - Комплектность термометра
|
Наименование |
Обозначение |
Количество |
|
Термометр сопротивления платиновый эталонный |
ЭТС-ХХ, ЭТС-ХХХ или ВТС 1) |
1 шт. |
|
Кабель соединительный |
_ |
1 шт. |
|
Футляр |
_ |
1 шт. |
|
Руководство по эксплуатации и паспорт |
НКГЖ.408717.415РЭ |
1 экз. |
|
1) Исполнение в соответствии с заказом. | ||
Сведения о методах измерений
приведены в документе НКГЖ.408717.415РЭ «Термометры сопротивления платиновые эталонные. Руководство по эксплуатации и паспорт», раздел 8.
Нормативные документы
Государственная поверочная схема для средств измерений температуры, ч. 1, 2, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 29.01.2026 № 147;
ГОСТ 30679-99 Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Общие технические требования;
ГОСТ 8.568-99 «ГСИ. Термометры сопротивления платиновые эталонные 1-го и 2-го разрядов. Методика поверки»;
Технические условия НКГЖ.408717.415ТУ «Термометры сопротивления платиновые эталонные».
