Тестеры аккумуляторных батарей ДИБАТ-3915
| Номер в ГРСИ РФ: | 98039-26 |
|---|---|
| Производитель / заявитель: | HD POWER TEST EQUIPMENT CO., LTD, КИТАЙ |
Тестеры аккумуляторных батарей ДИБАТ-3915 (далее - тестеры) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току при тестировании аккумуляторных батарей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98039-26 | ||||||
| Действует | по 20.03.2031 | ||||||
| Наименование | Тестеры аккумуляторных батарей | ||||||
| Модель | ДИБАТ-3915 | ||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 88f9a11e-cb93-ce66-218e-011c860fa609 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
HD POWER TEST EQUIPMENT CO., LTD, КИТАЙ, A3, NO.1, GF, R & D BUILDING, NEW HIGH-EFFICIENCY CRUDE OIL TRANSFER PUMP EQUIPMENT PRODUCTION PROJECT, NO.02, JINTAN ROAD, NORTH OF JININTAN AVENUE, SOUTH OF CAIBUSUO. EAST OF JININTAN ROAD, DONGXIHU DISTRICT, WUHAN CITY, HUBEI PROVINCE
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-142-25 ГСИ. Тестеры аккумуляторных батарей ДИБАТ-3915. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98039-26: Описание типа
2026-98039-26.pdf
|
Скачать | 123 КБ | |
|
98039-26: Методика поверки
МП-НИЦЭ-142-25
2026-mp98039-26.pdf
|
Скачать | 1.3 MБ |
Описание типа
Назначение
Тестеры аккумуляторных батарей ДИБАТ-3915 (далее - тестеры) предназначены для измерений напряжения постоянного тока и электрического сопротивления постоянному току при тестировании аккумуляторных батарей.
Описание
Принцип действия тестеров основан на прямом измерении напряжения постоянного тока на клеммах батареи и косвенном измерении электрического сопротивления постоянному току с помощью токовых импульсов. Измерения напряжения выполняются встроенным высокоомным вольтметром, подключаемым параллельно батарее. Измерения электрического сопротивления постоянному току происходят за счет подачи на клеммы кратковременных токовых импульсов: батарея испытывает небольшое изменение напряжения, которое фиксируется тестером и по закону Ома пересчитывается в значение электрического сопротивления постоянному току. Все полученные сигналы преобразуются с помощью аналого-цифрового преобразователя в цифровой вид и отображаются на жидкокристаллическом дисплее тестера в виде измеренных значений постоянного электрического напряжения и электрического сопротивления постоянному току.
Тестеры предназначены для оценки технического состояния и поддержания работоспособности аккумуляторных батарей и выпускаются под торговой маркой Метерон.
Конструктивно тестеры представляют собой портативные устройства черного цвета с жидкокристаллическим сенсорным экраном и дополнительной клавиатурой. Измерения осуществляются при помощи измерительных кабелей, которые подсоединяются к клеммам аккумуляторной батареи. Питание тестеров осуществляется при помощи встроенного литий-ионного аккумулятора.
Внутренняя память тестеров позволяет хранить до 1000 результатов измерений. Также результаты измерений можно экспортировать на персональный компьютер (далее - ПК) с помощью USB-накопителя для дальнейшей обработки.
Заводской номер наносится на заднюю панель тестера методом термопечати в виде цифрового кода.
Общий вид тестеров с указанием мест нанесения знака утверждения типа и заводского номера представлен на рисунке 1. Нанесение знака поверки на тестеры не предусмотрено. Пломбирование мест настройки (регулировки) тестеров не предусмотрено.

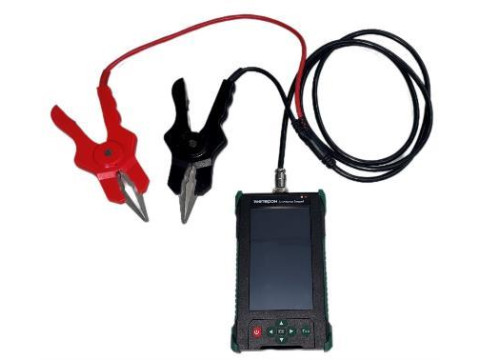

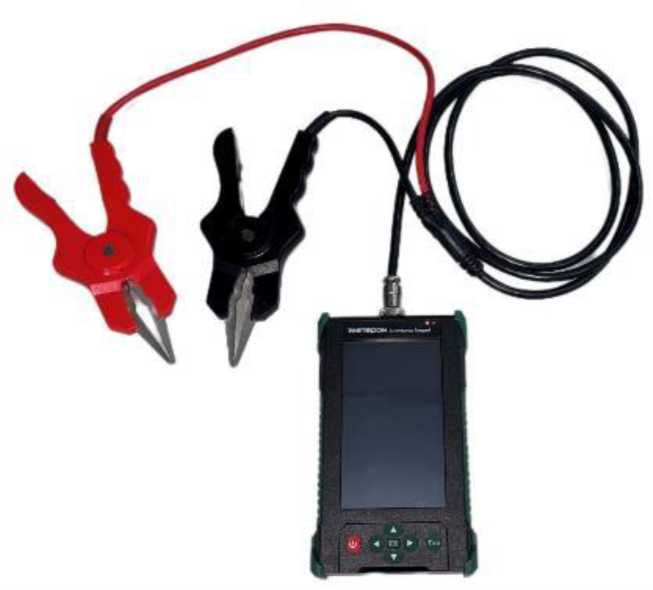

а) вид спереди

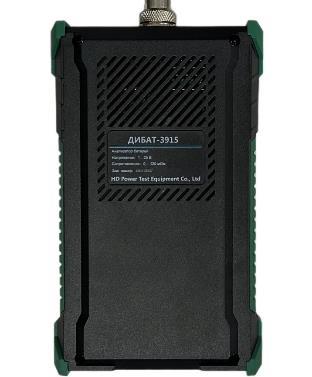

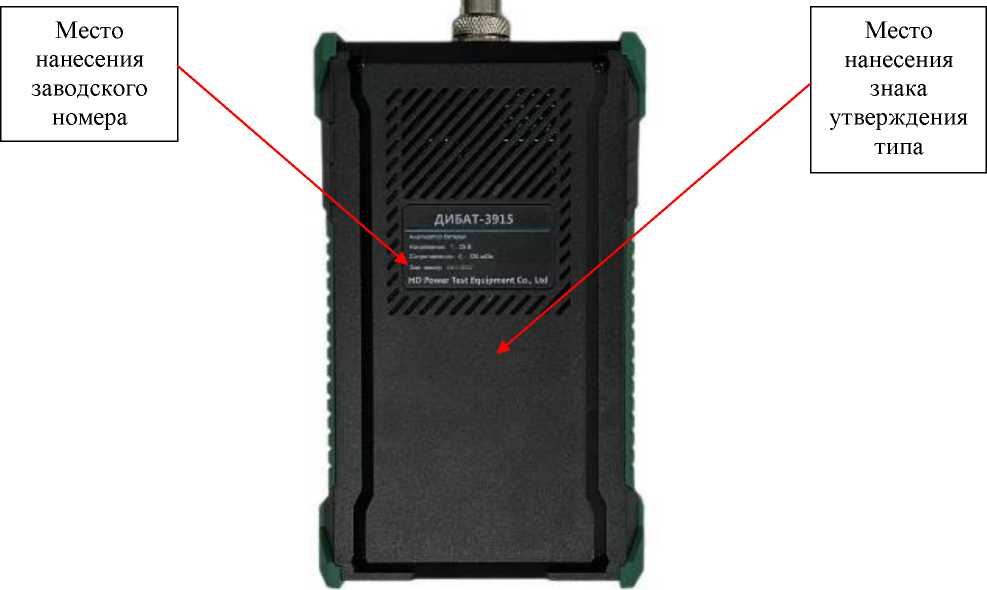

б) вид сзади
Рисунок 1 - Общий вид тестеров с указанием мест нанесения знака утверждения типа и заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) тестеров представлено встроенным и внешним ПО.
Встроенное ПО разделено на метрологически значимую и незначимую части и служит для получения результатов измерений и их обработки. Метрологические характеристики тестеров нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений - «средний» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО тестеров приведены в таблице 1.
Внешнее ПО «BVIR DATA SYSTEM», устанавливаемое на ПК, позволяет сохранять и обрабатывать результаты измерений. Внешнее ПО является метрологически незначимым.
Таблица 1 - Идентификационные данные встроенного ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО), не ниже |
1.xx |
|
Цифровой идентификатор ПО |
- |
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (1.); - номер версии метрологически незначимой части ПО (xx), где «х» может принимать целые значения в диапазоне от 0 до 9. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений напряжения постоянного тока, В |
от 1 до 25 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений напряжения постоянного тока, % |
±0,15 |
|
Диапазон измерений электрического сопротивления постоянному току, мОм |
от 0 до 120 |
|
Пределы допускаемой приведенной к диапазону измерений погрешности измерений электрического сопротивления постоянному току, % |
±5 |
Таблица 3 -Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
171х100х35 |
|
Масса, кг, не более |
0,45 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % |
от 0 до +40 от 30 до 90 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
15000 |
|
Средний срок службы, лет |
5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на наклейку, расположенную на задней панели тестера, любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тестер аккумуляторных батарей |
ДИБАТ-3915 |
1 шт. |
|
Кабель с измерительными зажимами |
- |
1 шт. |
|
Блок питания |
- |
1 шт. |
|
USB-накопитель с внешним ПО |
- |
1 шт. |
|
Транспортировочный кейс |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе 6 «Описание интерфейса» документа «Тестеры аккумуляторных батарей ДИБАТ-3915. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 28.07.2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
«Тестеры аккумуляторных батарей ДИБАТ-3915. Стандарт предприятия».
