Приборы универсальные испытательные M-Tester
| Номер в ГРСИ РФ: | 98040-26 |
|---|---|
| Производитель / заявитель: | ООО "Димрус", г.Пермь |
Приборы универсальные испытательные M-Tester (далее по тексту - приборы) предназначены для воспроизведения напряжения постоянного тока, измерений электрического сопротивления изоляции, напряжения переменного тока, электрического сопротивления постоянному току, при проведении диагностических испытаний электродвигателей и других электрических машин в процессе комплексных обследований.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98040-26 | ||||||||||||
| Действует | по 20.03.2031 | ||||||||||||
| Наименование | Приборы универсальные испытательные | ||||||||||||
| Модель | M-Tester | ||||||||||||
| Модификации |
M-Tester M-Tester 20 M-Tester 40 |
||||||||||||
| Приказы |
№524 от
20.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 06f9f7c0-6ce5-62a2-eed7-cd366570419d | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «Димрус», РОССИЯ, 614500, Пермский край, м. р-н Пермский, с.п. Савинское, д. Ванюки, въезд Шоссейный, д. 2, оф. 2215
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-152-25 ГСИ. Приборы универсальные испытательные M-Tester. Методика поверки
(с 20.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98040-26: Описание типа
2026-98040-26.pdf
|
Скачать | 176.1 КБ | |
|
98040-26: Методика поверки
МП-НИЦЭ-152-25
2026-mp98040-26.pdf
|
Скачать | 2.2 MБ |
Описание типа
Назначение
Приборы универсальные испытательные M-Tester (далее по тексту - приборы) предназначены для воспроизведения напряжения постоянного тока, измерений электрического сопротивления изоляции, напряжения переменного тока, электрического сопротивления постоянному току, при проведении диагностических испытаний электродвигателей и других электрических машин в процессе комплексных обследований.
Описание
Принцип действия приборов заключается в формировании испытательных сигналов с заданными параметрами и измерения их величин в стационарных тестах и в измерении сигналов от объекта испытаний при динамических тестах. Сигналы преобразуются в цифровую форму с помощью аналого-цифрового преобразователя (АЦП), обрабатываются по математическим моделям и алгоритмам с отображением результатов на встроенном сенсорном дисплее прибора или на внешнем персональном компьютере.
Приборы могут использоваться для плановой диагностики на месте эксплуатации, а также для заводских приемочных испытаний. Все диагностические тесты, выполняемые приборами, выполняются в автоматическом режиме.
Приборы выпускаются в трех модификациях M-Tester, M-Tester 20, M-Tester 40, отличающихся диапазоном воспроизведения напряжения постоянного тока, количеством источников напряжения, количеством каналов воспроизведения напряжения, количеством измерительных каналов электрического сопротивления изоляции, габаритными размерами, массой. Функциональные отличия модификаций представлены в таблице 1.
Таблица 1 - Функциональные отличия модификаций
|
Наименование характеристики |
Значение для модификации | ||
|
M-Tester |
M-Tester 20 |
M-Tester 40 | |
|
Количество источников напряжения постоянного тока |
1 шт. |
2 шт. |
2 шт. |
|
Источник напряжения постоянного тока до 4 кВ |
+ |
+ |
+ |
|
Источник напряжения постоянного тока до 20 кВ |
— |
+ |
— |
|
Источник напряжения постоянного тока до 40 кВ |
— |
— |
+ |
|
Количество каналов воспроизведения напряжения постоянного тока |
3 шт. |
3 шт. |
1 шт. |
|
Количество каналов измерений сопротивления изоляции |
3 шт. |
1 шт. |
1 шт. |
Примечание - «+» - характеристика, функция имеется; «-» - характеристика, функция отсутствует
Основные узлы приборов: повышающий преобразователь напряжения, делитель напряжения, измерительный преобразователь ток-напряжение, микроконтроллер, АЦП, устройство управления, дисплей, блок питания.
Для расширения сервисных функций приборы комплектуются виброметром ViPin (рег. № 95117-25) и вспомогательным оборудованием: пирометром, лазерным отметчиком, измерителем относительного угла положения ротора. Метрологические характеристики вспомогательного оборудования не нормируются.
Конструктивно приборы выполнены в переносных пластиковых корпусах в виде транспортируемого кейса черного цвета с колесами, откидной крышкой и ручками для переноски.
На лицевой панели приборов размещены сенсорный дисплей, кнопка запуска тестирования, кнопка аварийного отключения, разъем сети питания, сигнальные лампы, разъем интерфейса USB (опционально - интерфейс Ethernet). У модификации M-Tester все разъемы каналов измерений расположены на лицевой панели. У модификаций M-Tester 20 и M-Tester 40 высоковольтные разъемы расположены с торца корпуса, остальные разъемы расположены на лицевой панели.
Общий вид приборов представлен на рисунках 1 - 3.
Пломбирование приборов универсальных испытательных M-Tester не предусмотрено.
Обозначение мест нанесения знака утверждения типа и знака поверки представлено на рисунке 1. Знак поверки наносится в виде оттиска клейма или наклейки.
Место нанесения заводских номеров - на лицевой панели корпуса на бумажной самоклеящейся подложке; способ нанесения - типографская печать; формат - цифровой код, состоящий из арабских цифр. Обозначение места нанесения заводских номеров представлено на рисунке 1.
Место нанесения заводских номеров
Место нанесения знака утверждения типа
Место нанесения знака поверки

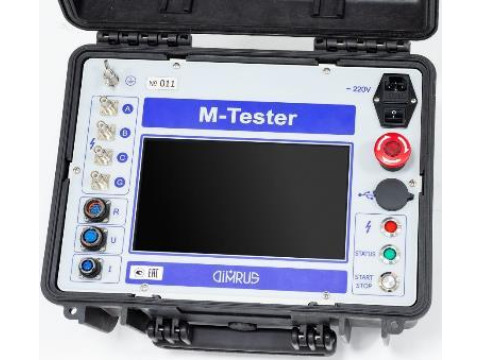

Рисунок 1 - Общий вид модификации M-Tester.
Обозначение мест нанесения знака утверждения типа, знака поверки, заводских номеров

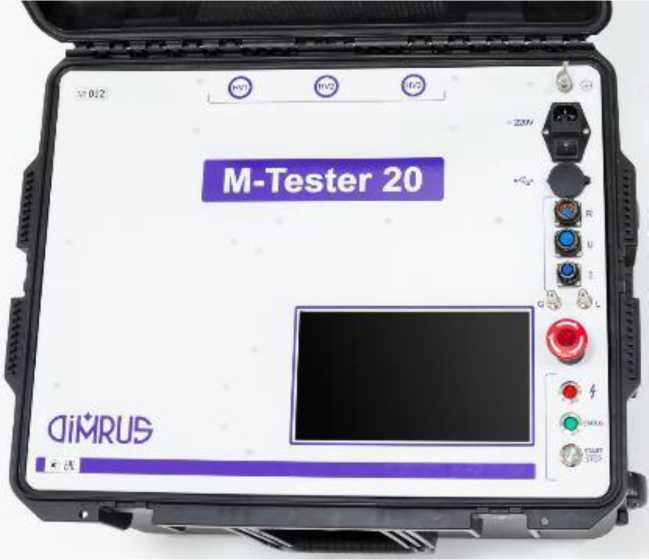

Рисунок 2 - Общий вид модификации M-Tester 20

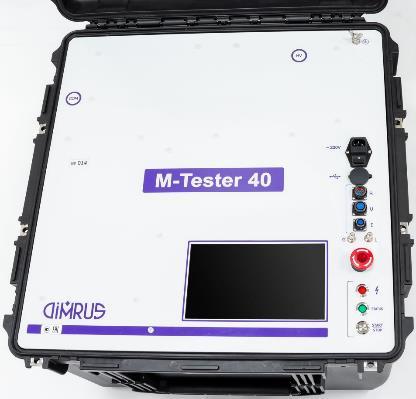

Рисунок 3 - Общий вид модификации M-Tester 40
Программное обеспечение
Встроенное ПО (микропрограмма) приборов реализовано аппаратно и разделено на метрологически значимую и незначимую части. Метрологические характеристики приборов нормированы с учетом влияния метрологически значимой части встроенного ПО. Микропрограмма заносится в защищенную от записи память микроконтроллера приборов предприятием-изготовителем и недоступна для потребителя.
Уровень защиты встроенного программного обеспечения от непреднамеренных и преднамеренных изменений - «средний» в соответствии с Р 50.2.077-2014.
Таблица 2 - Идентификационные данные встроенного программного обеспечения
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
_ |
|
Номер версии (идентификационный номер ПО) |
1.ХХХ |
|
Цифровой идентификатор ПО |
_ |
|
Примечание - Х - номер версии метрологически незначимой части встроенного ПО, «Х» может принимать целые значения в диапазоне от 0 до 9 | |
Технические характеристики
Таблица 3 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Режим воспроизведения напряжения постоянного тока | |
|
Диапазон воспроизведения напряжения постоянного тока, кВ - модификация M-Tester - модификация M-Tester 20 - модификация M-Tester 40 |
от 0 до 4 от 0 до 20 от 0 до 40 |
|
Пределы допускаемой основной приведенной погрешности воспроизведения напряжения постоянного тока, % |
±3 |
|
Режим измерений электрического сопротивления изоляции | |
|
Диапазон измерений электрического сопротивления изоляции, ГОм - при напряжении 500 В - при напряжении 2500 В |
от 0,001 до 10 включ. св. 10 до 100 включ. |
|
Пределы допускаемой основной относительной погрешности измерений электрического сопротивления изоляции, % - при напряжении 500 В - при напряжении 2500 В |
±5 ±10 |
|
Режим измерений напряжения переменного тока | |
|
Диапазон измерений напряжения переменного тока, В |
от 0 до 440 |
|
Частота напряжения переменного тока, Гц |
50 |
|
Пределы допускаемой основной приведенной погрешности измерений напряжения переменного тока, % |
±1 |
|
Режим измерений напряжения переменного тока (канал токоизмерительных клещей) 1) | |
|
Диапазон измерений напряжения переменного тока, мВ |
от 0 до 800 |
|
Частота напряжения переменного тока, Гц |
50 |
|
Пределы допускаемой основной приведенной погрешности измерений напряжения переменного тока, % |
±1 |
|
Коэффициент преобразования, мВ/А |
от 1 до 99999 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Пределы допускаемой дополнительной погрешности воспроизведения/измерений физических величин от изменения температуры окружающего воздуха в диапазоне рабочих температур на каждые 10 °С, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от +15 до +25 от 30 до 80 от 84 до 106 (от 630 до 795) |
|
Примечания: За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений; 1) - сила переменного тока измеряется внешними токоизмерительными клещами, напряжение переменного тока с выхода которых подается на вход прибора M-Tester. Указаны диапазон и погрешность измерений этого напряжения, которое пропорционально измеренной силе переменного тока с выбранным коэффициентом преобразования | |
Таблица 4 - Метрологические характеристики в режиме измерений электрического сопротивления постоянному току_____________________________________________________
|
Диапазон измерений электрического сопротивления постоянному току, Ом |
Пределы допускаемой основной абсолютной погрешности измерений, Ом |
|
от 0,01 до 0,1 не включ. |
±(0,001-Ии.+0,0001) |
|
от 0,1 до 1 не включ. |
±(0,001-Ии.+0,001) |
|
от 1 до 10 не включ. |
±(0,001-Ии.+0,01) |
|
от 10 до 100 не включ. |
±(0,001-Ии.+0,1) |
|
от 100 до 1000 включ. |
±(0,001-RH.+5) |
|
Примечание - Ии. - измеренное значение электрического сопротивления постоянному току, Ом | |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230 50 |
|
Габаритные размеры (длинахширинахвысота), мм, не более - модификация M-Tester - модификация M-Tester 20 - модификация M-Tester 40 |
420x340x220 728x510x350 680x670x370 |
|
Масса, кг, не более - модификация M-Tester - модификация M-Tester 20 - модификация M-Tester 40 |
9 19 31 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа (мм рт. ст.) |
от -10 до +55 до 90 1) от 84 до 106 (от 630 до 795) |
|
Примечание - 1) при температуре окружающего воздуха +30 °С и выше относительная влажность воздуха не должна превышать 70 % | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
10 000 |
Знак утверждения типа
наносится на лицевую панель приборов и на титульные листы руководства по эксплуатации и паспорта типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначени е |
Количество | ||
|
M-Tester |
M-Tester 20 |
M-Tester 40 | ||
|
Прибор универсальный испытательный (модификация по заказу |
M-Tester, M-Tester 20, M-Tester 40 |
1 шт. |
1 шт. |
1 шт. |
|
Кейс транспортировочный |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Кабель высоковольтный для контроля изоляции обмоток, 2 м |
_ |
4 шт. |
2 шт. |
2 шт. |
|
Кабель высоковольтный до 20 кВ |
_ |
_ |
3 шт. |
_ |
|
Кабель высоковольтный до 40 кВ |
_ |
_ |
_ |
1 шт. |
|
Провод силовой |
_ |
_ |
_ |
1 шт. |
|
Кабель для измерений сопротивления обмоток с клещами Кельвина, 2 м |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Кабель для измерения напряжения питающей сети, 2 м |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Коммутационная коробка |
К-3/ТТ |
1 шт. |
1 шт. |
1 шт. |
|
Клещи токоизмерительные |
_ |
3 шт. |
3 шт. |
3 шт. |
|
Виброметр |
ViPin |
1 шт. |
1 шт. |
1 шт. |
|
Пирометр бесконтактный |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Лазерный отметчик |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Стойка магнитная для лазерного отметчика |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Измеритель относительного угла положения ротора |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Провод заземления, 2 м |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Кабель питания прибора |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Адаптер USB/Wi-Fi |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Кейс для высоковольтный кабелей |
_ |
1 шт. |
1 шт. |
1 шт. |
|
Руководство по эксплуатации |
ВЦ.411182. 004 РЭ |
1 шт. |
1 шт. |
1 шт. |
|
Паспорт |
ВЦ.411182. 004 ПС |
1 шт. |
1 шт. |
1 шт. |
Сведения о методах измерений
приведены в руководстве по эксплуатации ВЦ.411182.004 РЭ в разделе 4. «Методы испытаний».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 г. № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2022 г. № 3344 «Об утверждении государственной поверочной схемы для средств измерений электрического напряжения постоянного тока в диапазоне от 1 до 500 кВ»;
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 г. № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ВЦ.411182.004 ТУ «Приборы универсальные испытательные M-Tester. Технические условия».
