Амперметры Э8030-М1

Назначение:

Амперметры Э8030-М1 (далее - приборы, амперметры) прямого действия показывающие аналоговые малогабаритные щитовые электромагнитной системы, предназначены для измерения силы тока в цепях переменного тока.

Амперметры применяют на передвижных и стационарных энергоустановках, в различных отраслях промышленности для измерения силы тока в цепях переменного тока.

Описание

Основным конструктивным узлом приборов является измерительный механизм, который состоит из подвижной части, обоймы, катушки и магнитного шунта для регулировки.

Измерительный механизм устанавливается в пластмассовом корпусе прибора, в основании которого имеются токоведущие стрежни для подключения приборов в электрическую цепь. Измерительный механизм закрывается крышкой, с наружной стороны которой расположен корректор для установки указателя на нулевую отметку шкалы.

Шкала приборов неравномерная, с нулевой отметкой слева. Цена деления шкалы соответствует одно-, двух- или пятикратному значению единицы измеряемой величины или значениям, полученным в результате умножения или деления этих значений на 10 или 100.

Циферблат прибора плоский, шкала дуговая. Длина шкалы не менее 60 мм. Длина шкалы, соответствующая диапазону измерений, не менее 85 % от всей длины шкалы.

йэ'А0” 8 р

Приборы выпускают в следующих исполнениях:

- обычное (Э8030-М1);

9 и т

- тропическое (Э8030-М1Т2);

- экспортное (Э8030-М1Э).

Фотографии общего вида приборов и схема клеймения приведены на рисунках 1-4.

Рисунок 1 - Общий вид амперметров Э8030-М1 обычного

исполнения

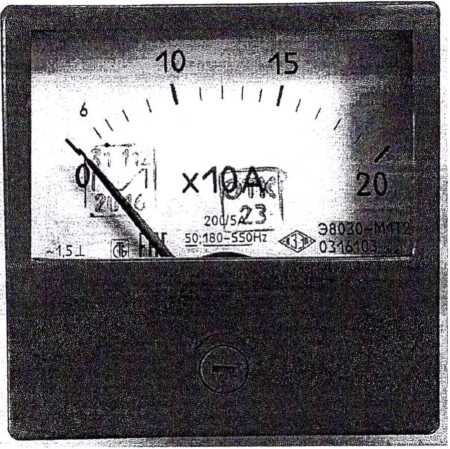

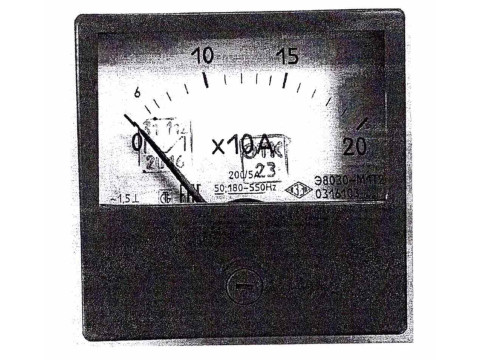

Рисунок 2 - Общий вид амперметров Э8030-М1Т2

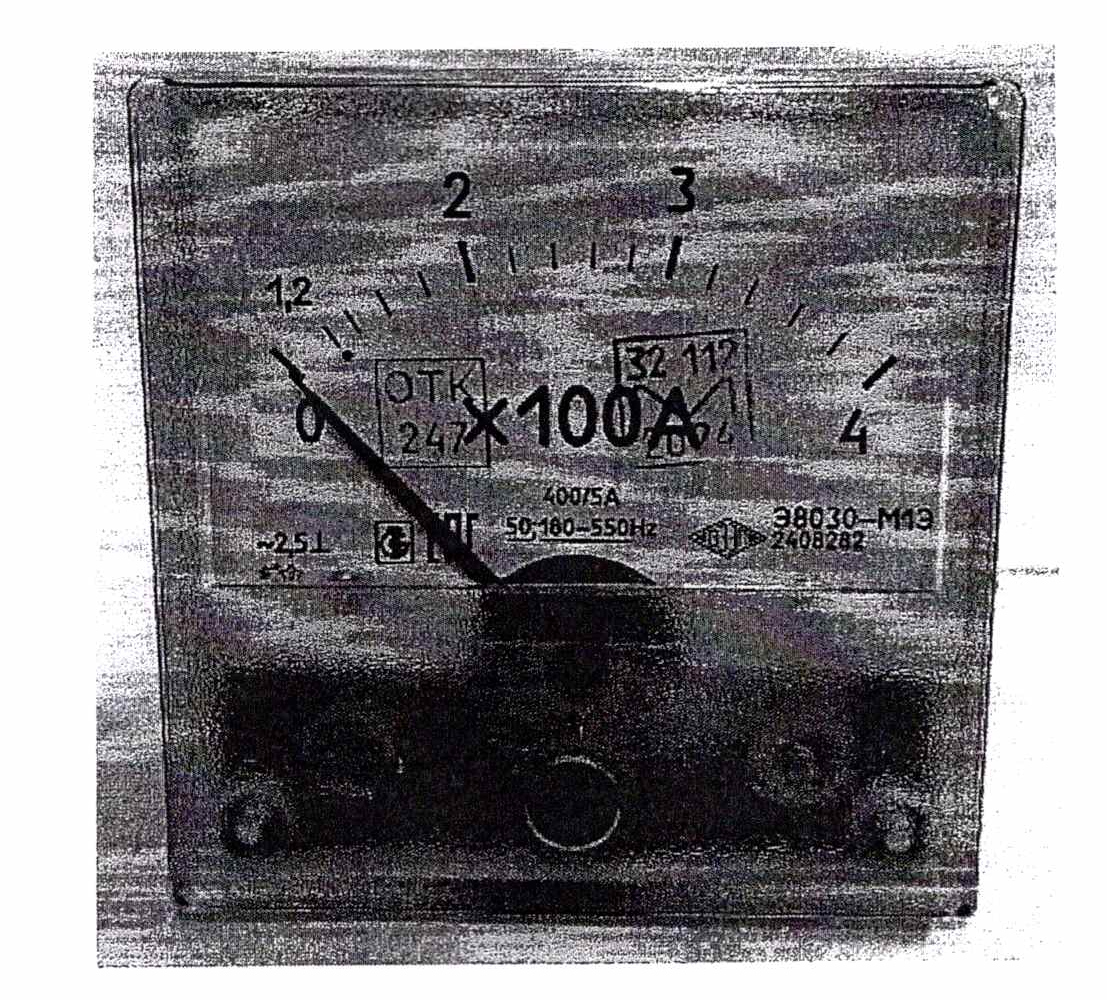

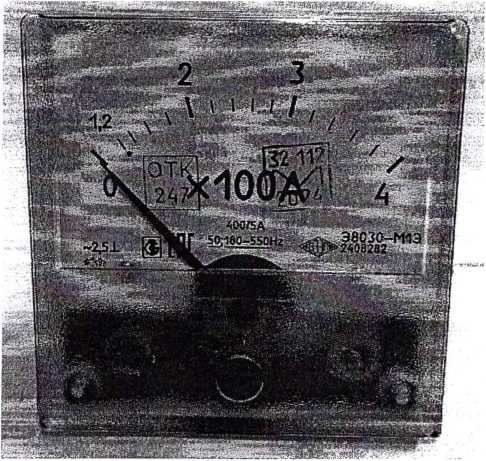

Рисунок 3 - Общий вид амперметров Э8030-М1Э экспортное исполнения

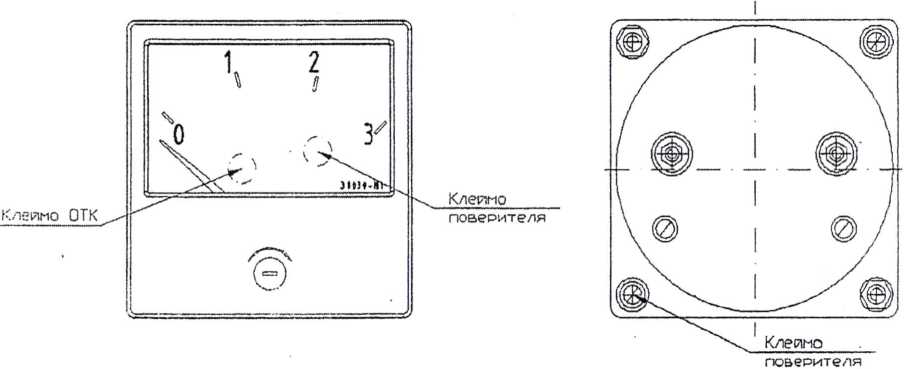

Рисунок 4 - Схема клеймения амперметров Э8030-М1

Технические характеристики

Пределы допускаемой основной приведенной погрешности приборов в диапазоне измерений: ±1,5 % или ±2,5 % от нормирующего значения.

Пределы допускаемой основной приведенной погрешности приборов, предназначенных для включения с измерительными трансформаторами тока (без учета самих измерительных трансформаторов тока) равны: ±1,5 % или ±2,5 % от нормирующего значения.

Допускаемая вариация показаний приборов равна полуторакратному значению предела допускаемой основной погрешности по абсолютной

Таблица 1

Примечание:

1) Верхний предел измерений соответствует верхнему пределу показаний;

2) Шкала приборов нелинейная, нижний предел измерений устанавливается при производстве, на циферблате прибора обозначается точкой.

3) Длина шкалы, соответствующая диапазону измерений, не менее 85 % от всей длины шкалы.

Пределы допускаемой дополнительной погрешности приборов, вызванной изменением температуры окружающего воздуха от нормальной (от плюс 15 °C до плюс 25 °C) до любой температуры в пределах рабочих температур (от минус 50 °C до плюс 60 °C) на каждые 10 °C Изменения температуры равны 0,5 пределам допускаемой основной приведенной погрешности.

Пределы допускаемой дополнительной погрешности приборов для районов с тропическим климатом, вызванной изменением температуры окружающего воздуха от нормальной (от плюс 22 °C до плюс 32 °C) до любой температуры в пределах рабочих температур (от минус 10 °C до плюс 55 °C) на каждые 10 °C изменение температуры равны 0,5 пределам допускаемой основной приведенной погрешности.

Пределы допускаемой дополнительной погрешности приборов, вызванной воздействием повышенной влажности 95 % при температуре 35 °C равны пределам основной погрешности.

Пределы допускаемой дополнительной погрешности приборов для районов с тропическим климатом, вызванной воздействием повышенной влажности 100 % при температуре 35 °C с конденсацией влаги равны пределам основной погрешности.

Пределы допускаемой дополнительной погрешности приборов, вызванной отклонением частоты на ±10 % от нормальной области частот равны пределам основной погрешности.

Пределы допускаемой дополнительной погрешности приборов, вызванной влиянием внешнего однородного магнитного поля (напряженность магнитного поля 0,4 кА/м), синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям испытуемых приборов, при самых неблагоприятных направлении и фазе магнитного поля равны ±6 % от верхнего предела диапазона измерений.

Пределы допускаемой дополнительной погрешности, вызванной установкой приборов на ферромагнитный щит толщиной (2,0 ± 0,5) мм равны 0,5 пределам допускаемой основной приведенной погрешности.

Пределы допускаемой дополнительной погрешности приборов, вызванной изменением положения приборов от нормального положения в любом направлении на 45° равны пределам допускаемой основной приведенной погрешности.

Пределы допускаемой дополнительной погрешности приборов, вызванной искажением синусоидальности кривой тока или напряжения под влиянием третьей гармонической составляющей, равной 20 % от действующего значения измеряемой силы тока, равны пределам допускаемой основной приведенной погрешности.

Нормальные условия применения приведены в таблице 2.

Таблица 2 - Нормальные условия применения

Приборы изготавливаются с нормальными значениями (нормальными областями значений) частот:

- на нормальную частоту 50 или 60 Гц и нормальную область частот от 180 до 550 Гц;

- на нормальные частоты 800, 1000 Гц;

Потребляемая мощность, не более: - 2,5 В-А, для амперметров.

Масса, не более:

- для прибора: 0,25 кг;

Габаритные размеры, не более:

- для прибора: (80x80x70) мм;

Средний срок службы - 10 лет.

Рабочие условия эксплуатации:

а) температура окружающего воздуха:

- обычного и экспортного исполнения: от минус 50 °C до плюс 60 °C;

- тропического исполнения: от минус 10 °C до плюс 55 °C;

б) относительная влажность окружающего воздуха при температуре 35 °C:

- обычного и экспортного исполнения: до 95 %;

- тропического исполнения: до 100 % с конденсацией влаги.

Комплектность

Комплект поставки указан в таблице 3.

Таблица 3

Примечание - Измерительные трансформаторы тока в комплект поставки не входят и изготовителем приборов не поставляются.

Знак утверждения типа наносится на прибор и эксплуатационную документацию (паспорт).

А А

етры,

Поверка осуществляется по ГОСТ 8.497-83 «ГСП. Амперметры ваттметры, варметры. Методика поверки». //щщД

Сведения о средствах поверки

Перечень средств поверки:

- амперметр класса точности 0,1; 0,2; 0,5 по ГОСТ 8711

- установка поверочная универсальная УППУ-МЭ.

обеспечивающих

амперметров с

Допускается применение аналогичных средств поверки, определение метрологических характеристик поверяемых требуемой точностью.

Сведения о методах измерений

ТУ РБ 05796073.151-99 «Амперметры и вольтметры Э8030-М1. Технические условия».

ГОСТ 8711-93 «Приборы          аналоговые         показывающие

электроизмерительные прямого действия и вспомогательные части к ним. Часть 2. Особые требования к амперметрам и вольтметрам»;

ТР ТС 004/2011 «О безопасности низковольтного оборудования»;

ТР ТС 020/2011 «Электромагнитная совместимость технических средств»; методы поверки:

ГОСТ 8.497-83 «ГСП. Амперметры, вольтметры, ваттметры, варметры. Методика поверки».
