Машины видеоизмерительные мультисенсорные МСУ
| Номер в ГРСИ РФ: | 98048-26 |
|---|---|
| Производитель / заявитель: | ООО "Киберфизические системы и искусственный интеллект" (ООО "КСИЛЛЕКТ"), г. Москва |
Машины видеоизмерительные мультисенсорные МСУ (далее по тексту - приборы) предназначены для измерений линейных и угловых размеров деталей.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98048-26 | |||||||||
| Действует | по 23.03.2031 | |||||||||
| Наименование | Машины видеоизмерительные мультисенсорные | |||||||||
| Модель | МСУ | |||||||||
| Модификации |
МСУ НР22 МСУ НР32 МСУ НР43 МСУ НРА32 МСУ НРА43 МСУ Н22 МСУ Н32 МСУ Н43 МСУ НВ22 МСУ НВ32 МСУ НВ43 МСУ П34 МСУ П45 МСУ П65 МСУ П67 МСУ П810 МСУ П1012 МСУ П1216 МСУ П1520 МСУ ПВ34 МСУ ПВ45 МСУ ПВ65 МСУ ПВ67 МСУ ПВ810 МСУ ПВ1012 МСУ ПВ1216 МСУ ПВ1520 |
|||||||||
| Приказы |
№559 от
23.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | a271ebaa-23d0-e557-7b13-211ca97bfb4e | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «КСИЛЛЕКТ», РОССИЯ, 105425, г. Москва, вн. тер. г. муниципальный округ Измайлово, ул. Никитинская, д. 10, помещ. 1Н
Поверка
| Методика поверки / информация о поверке |
РТ-МП-403-203-2025 ГСИ. Машины видеоизмерительные мультисенсорные МСУ. Методика поверки.
(с 23.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98048-26: Описание типа
2026-98048-26.pdf
|
Скачать | 185.9 КБ | |
|
98048-26: Методика поверки
РТ-МП-403-203-2025
2026-mp98048-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Машины видеоизмерительные мультисенсорные МСУ (далее по тексту - приборы) предназначены для измерений линейных и угловых размеров деталей.
Описание
Принцип действия приборов основан на использовании технологии оптического и цифрового проецирования увеличенных изображений объекта, расположенного на измерительном столе при различных типах освещения.
Приборы имеют жесткую консольную конструкцию и состоят из предметного стола, измерительных шкал, оптоэлектронного измерительного блока, вычислительного блока.
В зависимости от конструктивных особенностей приборы могут изготавливаться в разных модификациях, отличающихся метрологическими и техническими характеристиками: МСУ НР22, МСУ НР32, МСУ НР43, МСУ НРА32, МСУ НРА43, МСУ Н22, МСУ Н32, МСУ Н43, МСУ НВ22, МСУ НВ32, МСУ НВ43, МСУ П34, МСУ П45, МСУ П65, МСУ П67, МСУ П810, МСУ П1012, МСУ П1216, МСУ П1520, МСУ ПВ34, МСУ ПВ45, МСУ ПВ65, МСУ ПВ67, МСУ ПВ810, МСУ ПВ1012, МСУ ПВ1216, МСУ ПВ1520. Модификации МСУ НР, МСУ НРА, МСУ Н, МСУ НВ имеют консольную конструкцию, а модификации МСУ П и МСУ ПВ - портальную конструкцию.
Дополнительно приборы для измерений линейных размеров по оси Z и в плоскости XY могут оснащаться контактными датчиками MCP и ТР20. Модификации МСУ П810, МСУ П1012, МСУ П1216, МСУ П1520, МСУ ПВ810, МСУ ПВ1012, МСУ ПВ1216, МСУ ПВ1520 всегда оснащаются контактным датчиком.
Нанесение знака поверки на приборы не предусмотрено. Серийные номера наносятся на заднюю часть корпуса приборов в виде таблички и имеют цифровое или буквенно-цифровое обозначение (рисунок 1). Пломбирование приборов не предусмотрено. Общий вид приборов представлен на рисунке 2.
— КЕИЛЛЕКТ
Место нанесения знака утверждения типа
Модификация: МСУ Н32
Место нанесения серийного номера
Рисунок 1 - Внешний вид маркировочной таблички с указанием места нанесения серийного номера и знака утверждения типа
(а)
(б)
(в)

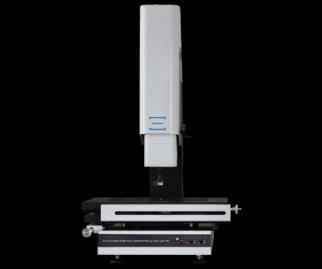

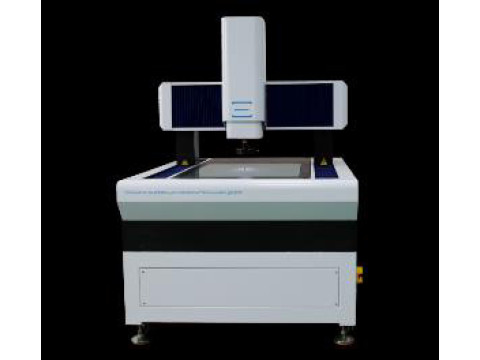

Рисунок 2 - Внешний вид машин видеоизмерительных мультисенсорных МСУ: а) модификаций МСУ П и МСУ ПВ; б) модификаций МСУ Н и МСУ НВ; в) модификаций МСУ НР и МСУ НРА
Программное обеспечение
Приборы оснащаются одним из программных обеспечений (далее - ПО): RationalVue, МС-ДМИС, Inspect и PolyGauge. Каждое ПО представляют собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
ПО функционирует в среде Windows и устанавливается на отдельный компьютер.
Средства для программирования или изменения метрологически значимых функций отсутствуют, что исключает влияние ПО на метрологические характеристики приборов.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Идентификационные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения.
|
Идентификационные данные (признаки) |
Значение | |||
|
Идентификационное наименование ПО |
RationalVue |
МС-ДМИС |
Inspect |
PolyGauge |
|
Номер версии (идентификационный номер) ПО |
не ниже V 3.0 |
не ниже v.7.0 |
не ниже v.1.0 |
не ниже v.1.0 |
|
Цифровой идентификатор ПО |
- |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические и технические характеристики приборов модификаций МСУ НР, МСУ НРА
|
Наименование характеристики |
Значение | ||||
|
МСУ НР22 |
МСУ НР32 |
МСУ НР43 |
МСУ НРА32 |
МСУ НРА43 | |
|
Диапазон измерений линейных размеров, мм - по оси X |
от 0 до 200 |
от 0 до 300 |
от 0 до 400 |
от 0 до-300 |
от 0 до 400 |
|
- по оси Y |
от 0 до 200 |
от 0 до 200 |
от 0 до 300 |
от 0 до 200 |
от 0 до 300 |
|
- по оси Z |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X,Y и в плоскости XY, мкм (L - измеряемая длина в мм) |
±(2,5 +L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z контактным датчиком, мкм (L - измеряемая длина в мм) |
±(5,0+L/100) | ||||
|
Диапазон измерений плоских углов |
от 0° до 360° | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14’’ | ||||
|
Габаритные размеры, мм, не более | |||||
|
- длина |
520 |
620 |
720 |
620 |
720 |
|
- ширина |
820 |
820 |
1020 |
820 |
1020 |
|
- высота |
1450 |
1530 |
1550 |
1530 |
1550 |
|
Примечание: | |||||
|
* - опционально от 0 до 400 мм | |||||
Таблица 3 - Метрологические и технические характеристики приборов модификаций МСУ П
|
Наименование характеристики |
Значение | ||||
|
МСУ П34 |
МСУ П45 |
МСУ П65 |
МСУ П67 |
МСУ П810 | |
|
Диапазон измерений линейных размеров, мм - по оси X - по оси Y - по оси Z |
от 0 до 300 от 0 до 400 от 0 до 200* |
от 0 до 400 от 0 до 500 от 0 до 200* |
от 0 до 600 от 0 до 500 от 0 до 200* |
от 0 до 600 от 0 до 700 от 0 до 200* |
от 0 до 800 от 0 до 1000 от 0 до 200* |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X,Y и в плоскости XY, мкм (L - измеряемая длина в мм) |
±(2,5 +L/200) | ||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z контактным датчиком, мкм (L - измеряемая длина в мм) |
±(5,0+L/100) | ||||
|
Диапазон измерений плоских углов |
от 0° до 360° | ||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14’’ | ||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
920 1170 2050 |
1020 1270 2050 |
1220 1270 2050 |
1220 1470 2050 |
1420 1770 2050 |
|
Примечание: * - опционально от 0 до 400 мм | |||||
Таблица 4 - Метрологические и технические характеристики приборов модификаций МСУ ПВ
|
Наименование характеристики |
Значение | |||||
|
МСУ ПВ34 |
МСУ ПВ45 |
МСУ ПВ65 |
МСУ ПВ67 |
МСУ ПВ810 | ||
|
Диапазон измерений линейных размеров, мм - по оси X - по оси Y - по оси Z |
от 0 до 300 от 0 до 400 от 0 до 200* |
от 0 до 400 от 0 до 500 от 0 до 200* |
от 0 до 600 от 0 до 500 от 0 до 200* |
от 0 до 600 от 0 до 700 от 0 до 200* |
от 0 до 800 от 0 до 1000 от 0 до 200* | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X,Y и в плоскости XY, мкм (L - измеряемая длина в мм) |
±(2,0 +L/200) | |||||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z контактным датчиком, мкм (L - измеряемая длина в мм) |
±(3,0+L/100) | |||||
|
Диапазон измерений плоских углов |
от 0° до 360° | |||||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14’’ | |||||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
920 1170 2050 |
1020 1270 2050 |
1220 1270 2050 |
1220 1470 2050 |
1420 1770 2050 | |
|
Примечание: * - опционально от 0 до 400 мм | ||||||
Таблица 5 - Метрологические и технические характеристики приборов модификаций МСУ Н
|
Наименование характеристики |
Значение | ||
|
МСУ Н22 |
МСУ Н32 |
МСУ Н43 | |
|
Диапазон измерений линейных размеров, мм - по оси X |
от 0 до 200 |
от 0 до 300 |
от 0 до 400 |
|
- по оси Y |
от 0 до 200 |
от 0 до 200 |
от 0 до 300 |
|
- по оси Z |
от 0 до 200* |
от 0 до 200* |
от 0 до 200* |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X,Y и в плоскости XY, мкм (L - измеряемая длина в мм) |
±(2,0 +L/200) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z контактным датчиком, мкм (L - измеряемая длина в мм) |
±(5,0+L/100) | ||
|
Диапазон измерений плоских углов |
от 0° до 360° | ||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14’’ | ||
|
Габаритные размеры, мм, не более | |||
|
- длина |
660 |
660 |
880 |
|
- ширина |
900 |
900 |
1000 |
|
- высота |
2200 |
2100 |
2100 |
|
Примечание: | |||
|
* - опционально от 0 до 400 мм | |||
Таблица 6 - Метрологические и технические характеристики приборов модификаций МСУ НВ
|
Наименование характеристики |
Значение | ||
|
МСУ НВ22 |
МСУ НВ32 |
МСУ НВ43 | |
|
Диапазон измерений линейных размеров, мм - по оси X - по оси Y - по оси Z |
от 0 до 200 от 0 до 200 от 0 до 200* |
от 0 до 300 от 0 до 200 от 0 до 200* |
от 0 до 400 от 0 до 300 от 0 до 200* |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X,Y и в плоскости XY, мкм (L - измеряемая длина в мм) |
±(1,6 +L/200) | ||
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z контактным датчиком, мкм (L - измеряемая длина в мм) |
±(3,0+L/100) | ||
|
Диапазон измерений плоских углов |
от 0° до 360° | ||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14’’ | ||
|
Наименование характеристики |
Значение | ||
|
МСУ НВ22 |
МСУ НВ32 |
МСУ НВ43 | |
|
Габаритные размеры, мм, не более - длина |
660 |
660 |
880 |
|
- ширина |
900 |
900 |
1000 |
|
- высота |
2200 |
2100 |
2100 |
|
Примечание: * - опционально от 0 до 400 мм | |||
Таблица 7 - Метрологические и технические характеристики приборов модификаций МСУ П
|
Наименование характеристики |
Значение | ||
|
МСУ П1012 |
МСУ П1216 |
МСУ П1520 | |
|
Диапазон измерений линейных размеров, мм - по оси X - по оси Y - по оси Z |
от 0 до 1000 от 0 до 1200 от 0 до 200* |
от 0 до 1200 от 0 до 1600 от 0 до 200* |
от 0 до 1500 от 0 до 2000 от 0 до 200* |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X,Y и в плоскости XY, мкм (L - измеряемая длина в мм) |
±(3,0 +L/200) |
±(6,0+L/150) | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z контактным датчиком, мкм (L - измеряемая длина в мм) |
±(5,0+L/100) | ||
|
Диапазон измерений плоских углов |
от 0° до 360° | ||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14’’ | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1670 1980 2050 |
1870 2580 2050 |
2180 2980 2250 |
|
Примечание: * - опционально от 0 до 400 мм | |||
Таблица 8 - Метрологические и технические характеристики приборов модификаций МСУ ПВ
|
Наименование характеристики |
Значение | ||
|
МСУ ПВ1012 |
МСУ ПВ1216 |
МСУ ПВ1520 | |
|
Диапазон измерений линейных размеров, мм - по оси X - по оси Y - по оси Z |
от 0 до 1000 от 0 до 1200 от 0 до 200* |
от 0 до 1200 от 0 до 1600 от 0 до 200* |
от 0 до 1500 от 0 до 2000 от 0 до 200* |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по осям X,Y и в плоскости XY, мкм (L - измеряемая длина в мм) |
±(2,5 +L/200) |
±(5,5+L/150) | |
|
Наименование характеристики |
Значение | ||
|
МСУ ПВ1012 |
МСУ ПВ1216 |
МСУ ПВ1520 | |
|
Пределы допускаемой абсолютной погрешности измерений линейных размеров по оси Z контактным датчиком, мкм (L - измеряемая длина в мм) |
±(3,0+L/100) | ||
|
Диапазон измерений плоских углов |
от 0° до 360° | ||
|
Пределы допускаемой абсолютной погрешности измерений плоских углов |
±14’’ | ||
|
Габаритные размеры, мм, не более - длина - ширина - высота |
1670 1980 2050 |
1870 2580 2050 |
2180 2980 2250 |
|
Примечание: * - опционально от 0 до 400 мм | |||
Таблица 9 - Эксплуатационные характеристики приборов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - рабочая область значений температур, °C - относительная влажность воздуха (без конденсата), % |
от + 18 до + 22 от 15 до 80 |
|
Параметры электрического питания: - номинальное напряжение переменного тока, В - номинальная частота переменного тока, Гц - максимальная потребляемая мощность, ВА, не более |
от 198 до 242 50 1800 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на табличку с серийным номером
Комплектность
Таблица 10 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машины видеоизмерительные мультисенсорные |
МСУ |
1 шт. |
|
Объектив с увеличением 6,5x |
- |
1 шт. |
|
Объектив с увеличением 12,5х1) |
- |
1 шт. |
|
Контактный датчик MCP1) 2) |
1 шт. | |
|
Контактный датчик TP202) |
- |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Паспорт |
- |
1 экз. |
|
Примечание: 1) - поставляется опционально 2) - поставляется опционально; на модификациях МСУ П810, МСУ П1012, МСУ П1216, МСУ П1520, МСУ ПВ810, МСУ ПВ1012, МСУ ПВ1216, МСУ ПВ1520 является стандартным оснащением | ||
Сведения о методах измерений
приведены в разделе 5 «Эксплуатация ВИМ» Руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений длины в диапазоне от 1-10-9 до 100 м и длин волн в диапазоне от 0,2 до 50 мкм, утвержденная приказом Росстандарта № 2840 от 29 декабря 2018 г.
ТУ 26.51.66-002-26348798-2023 Машины видео-измерительные мультисенсорные. Технические условия
