Системы контроля изоляции СКИПЕТР
| Номер в ГРСИ РФ: | 98060-26 |
|---|---|
| Производитель / заявитель: | ООО «ЭлекомСервис», г. Екатеринбург |
Системы контроля изоляции СКИПЕТР (далее - СКИ) предназначены для измерений сопротивления изоляции сети оперативного постоянного тока и определений присоединений с поврежденной изоляцией.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98060-26 | ||||||
| Действует | по 23.03.2031 | ||||||
| Наименование | Системы контроля изоляции | ||||||
| Модель | СКИПЕТР | ||||||
| Приказы |
№559 от
23.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 24f161f1-f342-206a-6b21-3ac0f7595eef | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ЭлекомСервис», РОССИЯ, 620027, Свердловская область, г. Екатеринбург, ул. Шевченко, д. 9Ж, офис 6
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-060-25 ГСИ. Системы контроля изоляции СКИПЕТР. Методика поверки.
(с 23.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
8 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98060-26: Описание типа
2026-98060-26.pdf
|
Скачать | 287.6 КБ | |
|
98060-26: Методика поверки
МП-НИЦЭ-060-25
2026-mp98060-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Системы контроля изоляции СКИПЕТР (далее - СКИ) предназначены для измерений сопротивления изоляции сети оперативного постоянного тока и определений присоединений с поврежденной изоляцией.
Описание
В общем случае СКИ включают в себя устройство контроля изоляции СКИПЕТР (далее - УКИ СКИПЕТР), выравнивающий Т-мост, необходимый для уменьшения перекосов напряжений между полюсами сети и землей, вызываемых снижением сопротивления изоляции полюсов и работой УКИ СКИПЕТР, локаторы, трансформаторы тока (далее - ТТ), используемые в качестве датчиков дифференциального тока присоединений, необходимое количество и тип которых определяется конфигурацией и составом системы оперативного постоянного тока (далее - СОПТ), и токовые клещи СКИПЕТР-КТ.
СКИ может применяться на электрических станциях и подстанциях различных типов, в том числе атомных, объектах транспортной инфраструктуры и производственных объектах иных отраслей промышленности.
УКИ СКИПЕТР производит постоянный контроль сопротивления изоляции путем попеременного подключения к полюсам сети известного сопротивления и измерения напряжения полюсов относительно земли (метод трех отсчетов вольтметра). В случае обнаружения снижения сопротивления ниже заданного значения система сигнализирует об этом и осуществляет поиск присоединения с поврежденной изоляцией.
При поиске повреждения УКИ СКИПЕТР получает данные для анализа с ТТ, установленных на каждом присоединении. Непосредственно к УКИ СКИПЕТР может быть подсоединено не более 16 ТТ. Если количество контролируемых присоединений больше 16 или ТТ должны располагаться в других шкафах, то они подключаются к локаторам, которые в свою очередь по линии связи CAN подключаются к УКИ СКИПЕТР. К одному локатору может быть подключено до 16 ТТ. Для поиска места повреждения изоляции в отдельном присоединении совместно с УКИ СКИПЕТР предусмотрено использование специализированных токовых клещей СКИПЕТР-КТ.
Структура условного обозначения исполнений УКИ СКИПЕТР и ТТ, используемая при заказе, представлена на рисунках 1 и 2.
Заводской номер СКИ определяется заводским номером УКИ СКИПЕТР и наносится на алюминиевую маркировочную табличку, расположенную на задней панели УКИ СКИПЕТР, любым технологическим способом в виде цифрового кода.
Общий вид компонентов СКИ с указанием места нанесения знака утверждения типа и заводского номера СКИ представлен на рисунке 3. Пломбирование мест настройки (регулировки) СКИ не предусмотрено. Нанесение знака поверки на СКИ не предусмотрено.
УКИ* СКИПЕТР- X- T*- X*- IPXX*- A*
A - экспортное исполнение (индекс может отсутствовать)
Степень защиты лицевой панели по
ГОСТ 14254-2015:
IP20;
IP54.
Номинальное напряжение сети:
48 - 48 В;
110/220 - 110 или 220 В.
Т - исполнение с токовым выходом 4-20 мА (индекс может отсутствовать)
Функциональное исполнение:
Индекс отсутствует - основное исполнение с возможностью подключения до 4080 ТТ;
Числовой индекс (16 или 64) - максимально возможное количество подключаемых ТТ;
Буквенно-числовой индекс (СПХ, где X - переменное числовое или буквенное значение) - специальное исполнение, учитывающее специфические требования заказчика.
* Не наносится на маркировочную табличку УКИ СКИПЕТР.
Рисунок 1 - Структура условного обозначения исполнений устройств контроля изоляции СКИПЕТР
ТТ- X- Х- Х
I
Вид крепления:
Д - на DIN-рейку;
М - на монтажную панель.
Р - разъемное исполнение (указывается только для ТТ-35-Р-Х и ТТ-70-Р-Х):
Диаметр проходного отверстия:
14 - 14 мм;
35 - 35 мм;
70 - 70 мм.
Примечание - Условное обозначение исполнений используется при заказе и не наносится на трансформаторы тока.
Рисунок 2 - Структура условного обозначения исполнений трансформаторов тока
Место нанесения знака утверждения типа
Место нанесения заводского номера

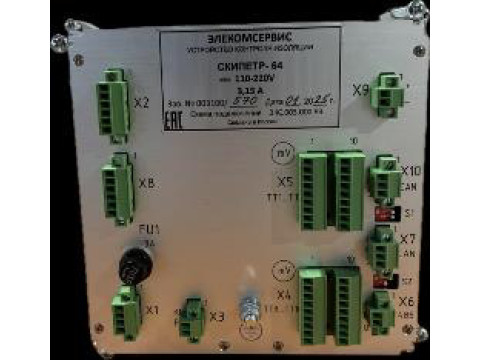

а) устройство контроля изоляции СКИПЕТР

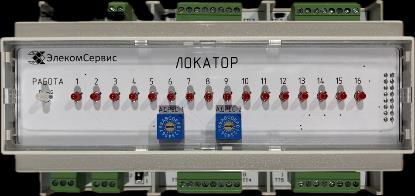

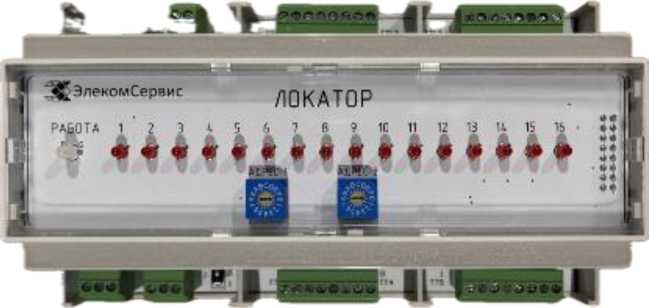

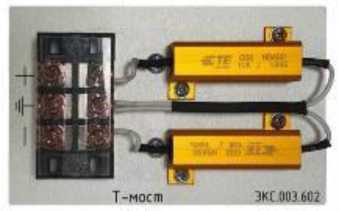

б) выравнивающий Т-мост в) локатор

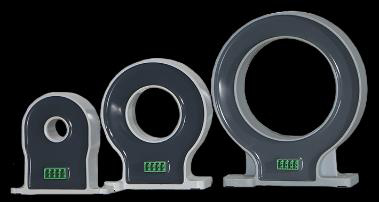

ТТ-14-X
ТТ-35-X
ТТ-70-X

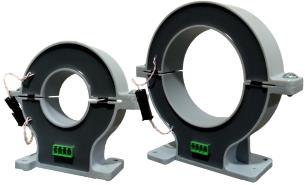

ТТ-35-Р-Х
ТТ-70-Р-Х

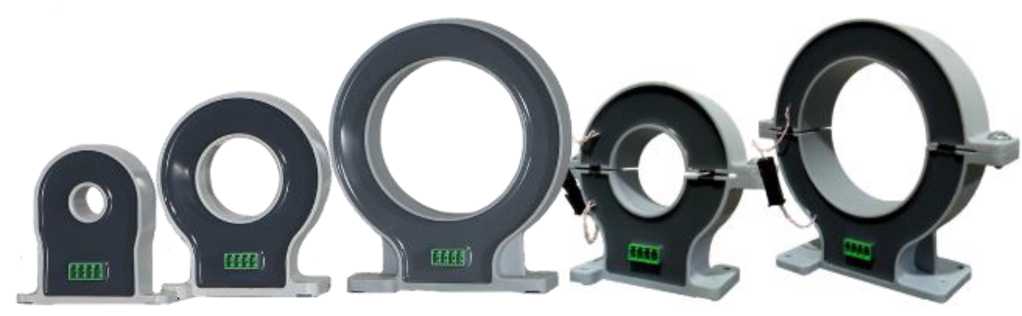

г) трансформаторы тока

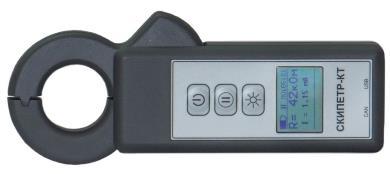

д) токовые клещи СКИПЕТР-КТ
Рисунок 3 - Общий вид компонентов СКИ с указанием мест нанесения знака утверждения типа и заводского номера СКИ
Программное обеспечение
Программное обеспечение (далее - ПО) СКИ представлено встроенным ПО УКИ СКИПЕТР и встроенным ПО токовых клещей СКИПЕТР-ТК, а также внешним ПО.
Встроенное ПО УКИ СКИПЕТР служит для реализации алгоритмов измерений параметров СОПТ, их фиксации и обработки, управления УКИ СКИПЕТР, организации взаимодействия компонентов СКИ между собой по интерфейсам связи (CAN, USB, RS-485).
Встроенное ПО токовых клещей СКИПЕТР-ТК служит для управления и получения результатов измерений и их обработки.
Встроенное ПО разделено на метрологически значимую и незначимую части. Метрологические характеристики СКИ нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные встроенного ПО_______________________________
|
Идентификационные данные |
Значение | ||
|
устройство контроля изоляции |
токовые клещи СКИПЕТР-КТ | ||
|
СКИПЕТР СКИПЕТР-16 СКИПЕТР-64 |
СКИПЕТР-СПХ | ||
|
Идентификационное наименование ПО |
- | ||
|
Номер версии (идентификационный номер ПО) |
8.6.X |
8.7.X |
5.X.X |
|
Цифровой идентификатор ПО |
- | ||
|
Примечание - Номер версии встроенного ПО состоит из двух частей: - номер версии метрологически значимой части ПО (8.6.; 8.7.; 5.); - номер версии метрологически незначимой части ПО (X), где «X» может принимать целые значения в диапазоне от 0 до 255. | |||
Внешнее ПО «СКИПЕТР-Линк», устанавливаемое на персональный компьютер, является сервисным и позволяет осуществлять просмотр и скачивание архива событий. Внешнее ПО является метрологически незначимым. Связь СКИ с внешним ПО «СКИПЕТР-Линк» устанавливается через УКИ СКИПЕТР по интерфейсу USB.
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений сопротивления изоляции полюсов сети (при ёмкости сети от 0 до 300 мкФ), кОм |
от 0 до 999 |
|
Пределы допускаемой погрешности измерений сопротивления изоляции полюсов сети (при ёмкости сети от 0 до 300 мкФ): - от 0 до 10 кОм включ. - св. 10 до 999 кОм включ. |
±1 кОм (Л) ±10 % (6) |
|
Диапазон измерений сопротивления изоляции присоединений (при ёмкости присоединений от 0 до 20 мкФ), кОм |
от 0 до 999 |
|
Пределы допускаемой погрешности измерений сопротивления изоляции присоединений (при ёмкости присоединений от 0 до 20 мкФ): - от 0 до 10 кОм включ. - св. 10 до 999 кОм включ. |
±1 кОм (Л) ±10 % (6) |
|
Диапазон измерений сопротивления изоляции для токовых клещей СКИПЕТР-КТ (при ёмкости присоединений от 0 до 10 мкФ), кОм |
от 0 до 250 |
|
Пределы допускаемой погрешности измерений сопротивления изоляции для токовых клещей СКИПЕТР-КТ (при ёмкости присоединений от 0 до 10 мкФ): - от 0 до 10 кОм включ. - св. 10 до 250 кОм включ. |
±1 кОм (Л) ±10 % (6) |
|
Примечания: 1. Л - абсолютная погрешность измерений. 2. 6 - относительная погрешность измерений. 3. Количество измерительных каналов измерений сопротивления изоляции присоединений варьируется от 0 до 4080 шт. и определяется количеством подключаемых ТТ. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Рабочий диапазон напряжения питания постоянного тока в контролируемой сети (номинальное значение), В: - УКИ СКИПЕТР-Х-Т-48-IPXX-A - УКИ СКИПЕТР-Х-48-IPXX-A - УКИ СКИПЕТР-Х-Т-48-IPXX - УКИ СКИПЕТР-Х-48-IPXX - УКИ СКИПЕТР-X-T-110/220-IPXX-A - УКИ СКИПЕТР-X- 110/220-IPXX-A - УКИ СКИПЕТР-Х-Т-110/220-IPXX - УКИ СКИПЕТР-Х- 110/220-IPXX |
от 36 до 75 (48) от 36 до 75 (48) от 36 до 75 (48) от 36 до 75 (48) от 87 до 300 (110 или 220) от 87 до 300 (110 или 220) от 87 до 300 (110 или 220) от 87 до 300 (110 или 220) |
|
Потребляемая мощность устройства контроля изоляции СКИПЕТР, Вт, не более |
7 |
|
Наименование характеристики |
Значение |
|
Габаритные размеры (высота*ширинахглубина), мм, не более: - устройство контроля изоляции СКИПЕТР |
170x170x150 |
|
Наименование характеристики |
Значение |
|
- локатор |
91x160x78 |
|
- трансформатор тока ТТ-14-Х |
49x69x74 |
|
- трансформатор тока ТТ-35-X, ТТ-35-Р-Х |
49x102x89 |
|
- трансформатор тока ТТ-70-X, ТТ-70-Р-Х |
50x134x121 |
|
- токовые клещи СКИПЕТР-КТ |
208x87x31 |
|
Масса, кг, не более: - устройство контроля изоляции СКИПЕТР |
1,6 |
|
- локатор |
0,3 |
|
- трансформатор тока ТТ-14-X |
0,13 |
|
- трансформаторы тока ТТ-35-X, ТТ-35-Р-Х |
0,19 |
|
- трансформаторы тока ТТ-70-X, ТТ-70-Р-Х |
0,33 |
|
- токовые клещи СКИПЕТР-КТ |
0,38 |
|
Условия эксплуатации: - температура окружающей среды, °С |
от +1 до +45 |
|
- относительная влажность (при температуре +25 °С), % |
до 80 |
|
Степень защиты устройства контроля изоляции СКИПЕТР от внешних |
IP20/IP20 |
|
влияющих воздействий по ГОСТ 14254-2015 (корпус/лицевая панель) |
или IP20/IP54 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
25 |
|
Средняя наработка на отказ, ч |
125000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку УКИ СКИПЕТР любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система контроля изоляции в составе 1): |
СКИПЕТР |
1 шт. |
|
- устройство контроля изоляции |
в соответствии с рисунком 1 - |
1 шт. |
|
- выравнивающий Т-мост |
по заказу | |
|
- локатор |
- |
по заказу |
|
- трансформатор тока |
в соответствии с рисунком 2 |
по заказу |
|
- токовые клещи |
СКИПЕТР-КТ |
по заказу |
|
Прокладка и заглушка для обеспечения степени защиты IP54 2) |
- |
1 шт. |
|
Паспорт |
ЭКС.003.100 ПС |
1 экз. |
|
Руководство по эксплуатации |
ЭКС.003.000 РЭ |
1 экз. |
|
Наименование |
Обозначение |
Количество | |
|
Руководство по эксплуатации на токовые клещи СКИПЕТР-КТ 3) |
- |
1 экз. | |
|
1) Фактический перечень компонентов указывается в паспорте системы изоляции СКИПЕТР. 2) Поставляется для исполнений УКИ СКИПЕТР со степенью защиты IP54. 3) При поставке токовых клещей СКИПЕТР-КТ. |
контроля | ||
Сведения о методах измерений
приведены в разделе 3 «Описание системы» документа ЭКС.003.000 РЭ «Системы контроля изоляции СКИПЕТР. Руководство по эксплуатации».
Нормативные документы
Приказ Росстандарта от 30.12.2019 г. № 3456 «Об утверждении государственной поверочной схемы для средств измерений электрического сопротивления постоянного и переменного тока»
ТУ 4220-004-67719870-2018 «Система контроля изоляции СКИПЕТР. Технические условия»
