Приборы для измерений формы и расположения поверхностей вращения Integra EAMS
| Номер в ГРСИ РФ: | 98062-26 |
|---|---|
| Производитель / заявитель: | АО "КАМАДИ", г. Санкт-Петербург |
Приборы для измерений формы и расположения поверхностей вращения Integra EAMS (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98062-26 | ||||||
| Действует | по 23.03.2031 | ||||||
| Наименование | Приборы для измерений формы и расположения поверхностей вращения | ||||||
| Модель | Integra EAMS | ||||||
| Модификации |
Integra EAMS2-1418 Integra EAMS2-1427 Integra EAMS4-1015 Integra EAMS3-0810 Integra EAMS4-0818 Integra EAMS4-1320 Integra EAMS4-0912 Integra EAMS4-0906 Integra EAMS4-2030 Integra EAMS2-1616 Integra EAMS2-1020 |
||||||
| Приказы |
№559 от
23.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 042f4e39-bd07-a935-9730-96e00d2fc798 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Производственная площадка. Sieg Mest Intelligent Equipment Co., Ltd, КИТАЙ, Anhui Province, Wuhu City, JiuJiang Economic Development Zone, Yangtian North Road, No.8; АО «КАМАДИ», РОССИЯ, 193091, г. Санкт-Петербург, вн.тер.г. муниципальный округ Невский округ, наб. Октябрьская, д. 10, к. 1, стр. 1, помещ. 3-н, офис 24
Поверка
| Методика поверки / информация о поверке |
РТ-МП-453-203-2025 ГСИ. Приборы для измерений формы и расположения поверхностей вращения Integra EAMS. Методика поверки.
(с 23.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98062-26: Описание типа
2026-98062-26.pdf
|
Скачать | 200.7 КБ | |
|
98062-26: Методика поверки
РТ-МП-453-203-2025
2026-mp98062-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Приборы для измерений формы и расположения поверхностей вращения Integra EAMS (далее по тексту - приборы) предназначены для измерений отклонений формы и расположения поверхностей вращения деталей.
Описание
Действие приборов основано на принципе ощупывания неровностей исследуемой поверхности измерительным наконечником в виде щупа. Отклонения измеряемого профиля от базовых поверхностей прибора фиксируются датчиком и преобразуются в электрический сигнал, пропорциональный этим отклонениям, с дальнейшим преобразованием в цифровой вид.
Приборы состоят из механической части, электронного блока, монитора с персональным компьютером c программным обеспечением.
Механическая часть включает в себя: высокоточный поворотный стол с пневматическим или комбинированным (комбинация пневматического и механического подшипника) подшипниками, расположенный на массивном гранитном основании. Поворотный стол поставляется с ручным или моторизированным управлением. Конструкция также включает опциональную систему центрирования и выравнивания деталей по углу, измерительные вертикальные колонны (1 или 2 в зависимости от модификации), горизонтальные консоли и закрепляемые на них измерительные датчики. Горизонтальные консоли имеют возможность перемещаться как в вертикальном, так и в горизонтальном направлениях.
Датчик преобразует геометрические отклонения формы поверхности в изменения электрического сигнала, пропорциональные линейным перемещениям щупа. В зависимости от диапазонов измерений отклонений от круглости используются щупы двух типов: GT21 и GT31 (таблица 2).
Электронный блок осуществляет обработку электрических сигналов, поступающих с датчика, исполняет функции управления механическими элементами (шпинделем, перемещениями датчика).
Компьютер позволяет провести расчет параметров, сохранить или отобразить протокол результатов измерений с возможностью вывода на монитор.
Приборы позволяют осуществить математическую обработку результатов измерений методом алгоритмической фильтрация фильтрами Гаусса.
Форма представления информации может быть различна: в виде графиков в полярных и декартовых координатах, таблиц, протоколов.
Приборы выпускаются следующих модификаций: Integra EAMS2-1418, Integra EAMS2-1427, Integra EAMS4-1015, Integra EAMS3-0810, Integra EAMS4-0818,
Integra EAMS4-1320, Integra EAMS4-0912, Integra EAMS4-0906, Integra EAMS4-2030, Integra EAMS2-1616 и Integra EAMS2-1020, отличающихся количеством измерительных колон и датчиков (таблица 2).
Серийный номер в виде цифрового обозначения нанесен методом печати на маркировочную табличку (рисунок 2), которая расположена на задней панели основания приборов.
Общий вид приборов представлен на рисунке 1.
(а)
(б)
Место нанесения таблички
с серийным номером
(в)

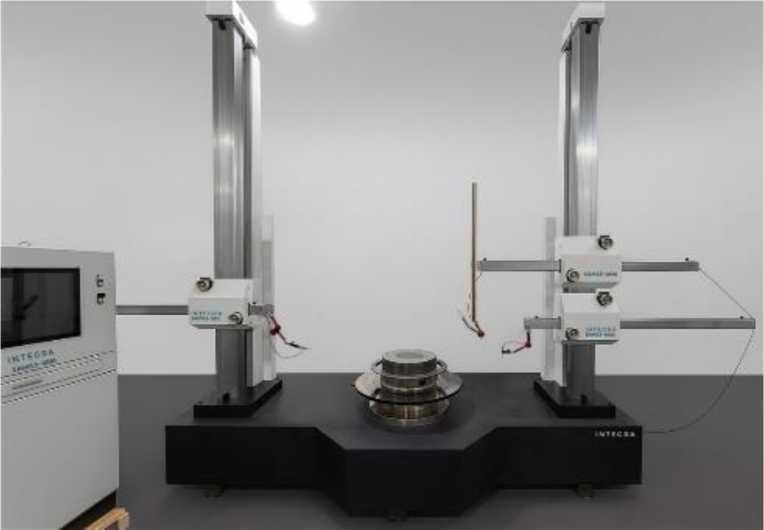

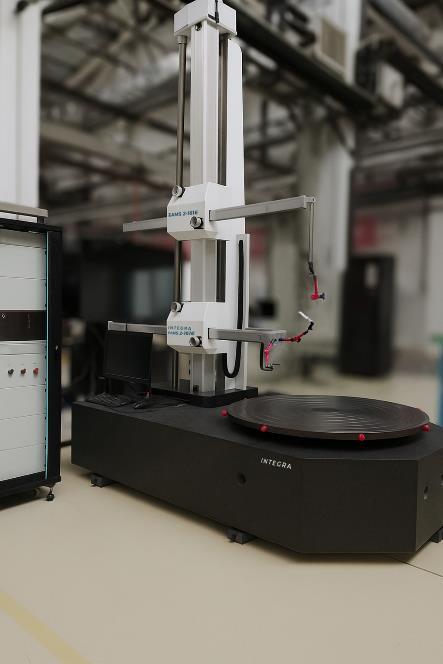

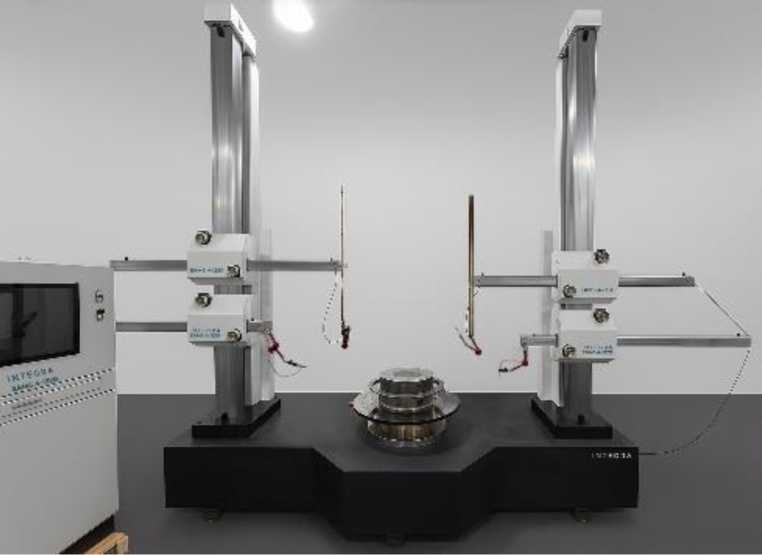

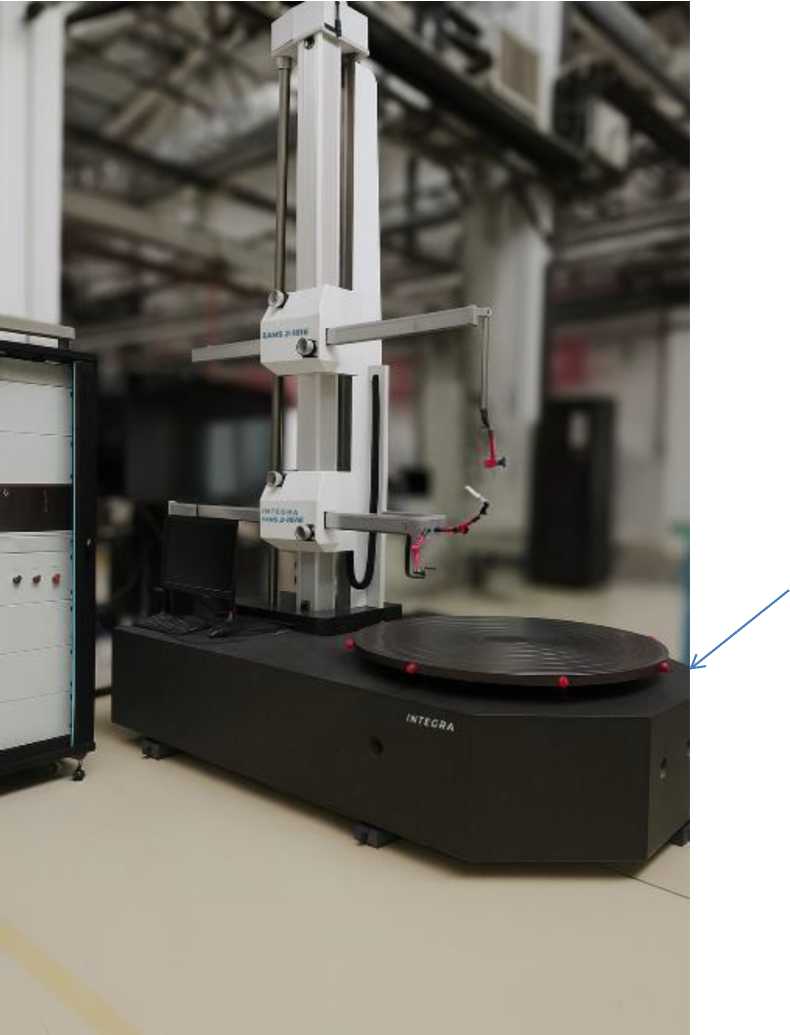

Рисунок 1- Внешний вид приборов и место нанесения таблички с серийным номером: а) с четырьмя измерительными датчиками, б) с тремя измерительными датчиками, в) с двумя измерительными датчиками.

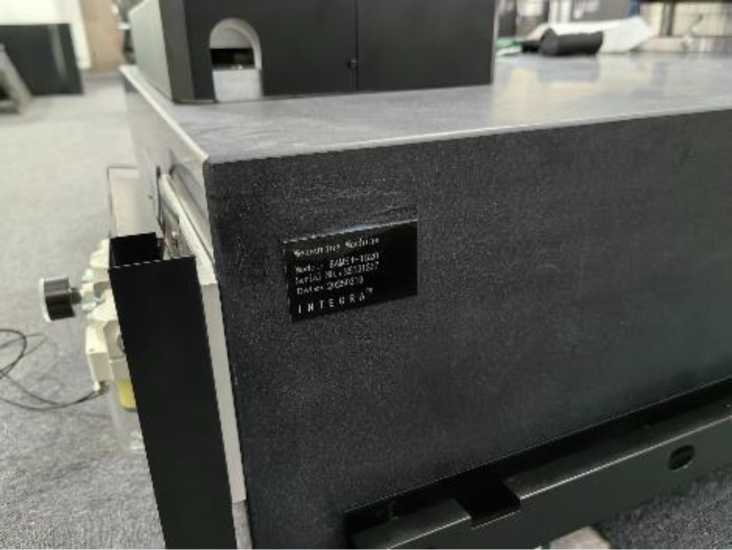

Рисунок 2 - Вид маркировочной таблички
Программное обеспечение
Программное обеспечение (ПО) приборов представляет собой программы для проведения измерений, а также для создания, сохранения и выполнения программ измерений. ПО позволяет сохранять результаты измерений.
Программное обеспечение функционирует в среде Windows и устанавливается на компьютер. Идентификационные данные программного обеспечения (далее - ПО) приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения
|
Идентификационные данные (признаки) |
Значение | |
|
Идентификационное наименование ПО |
AeroengineConcentricityMeasurement (ACM) |
Измерительное Программное Обеспечение (ИПО) |
|
Номер версии (идентификационный номер) ПО |
1.0 и выше |
1.0 и выше |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- | |
За метрологически значимое принимается все ПО. ПО защищено от преднамеренных изменений с помощью пароля и авторизации пользователей. Вычислительные алгоритмы ПО расположены в заранее скомпилированных бинарных файлах и не могут быть модифицированы, они блокируют редактирование для пользователей и не позволяют удалять, создавать новые элементы или редактировать отчеты и исключают возможность несанкционированного влияния на ПО и измерительную информацию.
Защита программного обеспечения системы соответствует уровню «средний» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 2 - Метрологические характеристики приборов
|
Наименование характеристики |
Значение | |
|
Модификации |
Integra EAMS2-1418, Integra EAMS2-1427, Integra EAMS4-1015, Integra EAMS3-0810, Integra EAMS4-0818, Integra EAMS4-0912, Integra EAMS4-1320, Integra EAMS4-0906, Integra EAMS4-2030 |
Integra EAMS2-1616, Integra EAMS2-1020 |
|
Диапазон измерений отклонений от круглости, мкм - для щупов GT31 - для щупов GT21 |
от 0,015 до 600 от 0,015 до 2000 | |
|
Пределы допускаемой абсолютной погрешности измерений отклонений от круглости, мкм - для щупов GT31 - для щупов GT21 |
±(0,25+0,06-Х)* ±(0,25+0,14-х)* где Х - измеренное значение отклонения от круглости, мкм | |
|
Предел допускаемой абсолютной радиальной погрешности шпинделя1), мкм |
0,25+H где H - расстояние от поверхности рабочего стола, м |
0,3+H где H - расстояние от поверхности рабочего стола, м |
|
Предел допускаемой абсолютной осевой погрешности1), мкм |
0,25+2,4-R где R - расстояние от центра поворотного стола, м |
0,3+2,4-R где R - расстояние от центра поворотного стола, м |
|
* На высоте не более 25 мм над уровнем стола 1) При следующих условиях измерения: фильтр Гаусса 50%, полоса пропускания фильтра 1-15, с использованием стандартного датчика со щупом диаметром 2 мм | ||
Таблица 3 - Технические характеристики приборов
|
Наименование характеристики |
Модификация | ||||||||||
|
Integra EAMS2-1418 |
Integra EAMS2-1427 |
Integra EAMS4-1015 |
Integra EAMS3-0810 |
Integra EAMS4-0818 |
Integra EAMS4-1320 |
Integra EAMS4-0912 |
Integra EAMS4-0906 |
Integra EAMS4-2030 |
Integra EAMS2-1616 |
Integra EAMS2-1020 | |
|
Диаметр поворотного стола, мм |
1200 |
1200 |
600 |
800 |
800 |
610 |
900 |
600 |
1600 |
1500 |
800 |
|
Максимальный диаметр измеряемой детали, мм |
1400 |
1400 |
1000 |
800 |
800 |
1270 |
900 |
850 |
2000 |
1600 |
1000 |
|
Максимальная высота измеряемой детали, мм |
1800 |
2700 |
1500 |
1000 |
1800 |
2000 |
1200 |
550 |
3000 |
1600 |
2000 |
|
Максимальная масса измеряемой детали, кг, не более |
1000 |
1000 |
800 |
300 |
800 |
1400 |
500 |
250 |
2700 |
1500 |
300 |
|
Количество измерительных колон |
1 |
1 |
2 |
2 |
2 |
2 |
2 |
2 |
2 |
1 |
1 |
|
Количество измерительных датчиков |
2 |
2 |
4 |
3 |
4 |
4 |
4 |
4 |
4 |
2 |
2 |
|
Диапазон центрирования детали, мм |
± 3 | ||||||||||
|
Диапазон выравнивания по углу |
± 1° | ||||||||||
|
Габаритные размеры, мм, не более длина |
2100 |
2300 |
2400 |
2400 |
3450 |
3100 |
2350 |
2410 |
4800 |
2500 |
1700 |
|
ширина |
1400 |
1450 |
1200 |
1100 |
1100 |
1300 |
1100 |
1500 |
2300 |
1600 |
1200 |
|
высота |
2825 |
3750 |
3025 |
2450 |
3280 |
3700 |
2685 |
3180 |
3780 |
4095 |
3025 |
|
Масса, кг, не более |
3600 |
3700 |
3800 |
3700 |
4000 |
5000 |
3700 |
2000 |
3800 |
6000 |
3500 |
Таблица 4 - Технические характеристики приборов
|
Наименование характеристики |
Значение |
|
Условия эксплуатации - температура окружающей среды, °С - относительная влажность, % |
от +15 до +35 от 0 до 70 |
|
Параметры электропитания - напряжение, В - частота, Гц |
200±20 55±5 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средств измерений
|
Наименование |
Обозначение |
Кол-во |
|
Прибор для измерений формы и расположения поверхностей вращения |
Integra EAMS2-1418, Integra EAMS2-1427, Integra EAMS4-1015, Integra EAMS3-0810, Integra EAMS4-0818, Integra EAMS4-1320, Integra EAMS4-0912, Integra EAMS4-0906, Integra EAMS4-2030, Integra EAMS2-1616, Integra EAMS2-1020 (в зависимости от модификации) |
1 шт. |
|
Руководство по эксплуатации |
- |
1 экз. |
Сведения о методах измерений
Методы измерений изложены в разделе 3 «Инструкция по эксплуатации программного обеспечения» документа «Приборы для измерений формы и расположения поверхностей вращения Integra EAMS. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений параметров отклонений формы и расположения поверхностей вращения, утвержденная приказом Росстандарта № 1321 от 30.05.2024 г.
ТУ 26.51.66-001-67492085-2024 «Приборы для измерений формы и расположения поверхностей вращения Integra EAMS. Технические условия»
