Газоанализаторы ВГМ-21
| Номер в ГРСИ РФ: | 98063-26 |
|---|---|
| Категория: | Газоанализаторы |
| Производитель / заявитель: | ФГУП СПО "Аналитприбор", г.Смоленск |
Газоанализаторы ВГМ-21 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания кислорода и вредных веществ в воздухе рабочей зоны и в технологических газовых средах.
Информация по Госреестру
| Основные данные | |||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98063-26 | ||||||||||||||||||||||||
| Действует | по 23.03.2031 | ||||||||||||||||||||||||
| Наименование | Газоанализаторы | ||||||||||||||||||||||||
| Модель | ВГМ-21 | ||||||||||||||||||||||||
| Модификации |
ВГМ-21-М |
||||||||||||||||||||||||
| Приказы |
№559 от
23.03.2026
— Об утверждении типов средств измерений
|
||||||||||||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||||||||||||||
| Характер производства | Серийное | ||||||||||||||||||||||||
| Идентификатор записи ФИФ ОЕИ | eb35953a-dfeb-8315-2f1a-99746745ef72 | ||||||||||||||||||||||||
| Испытания |
|
||||||||||||||||||||||||
Производитель / Заявитель
ФГУП «СПО «Аналитприбор», РОССИЯ, 214031, г. Смоленск, ул. Бабушкина, д. 3
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1913-205-2025 ГСИ. Газоанализаторы ВГМ-21. Методика поверки.
(с 23.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98063-26: Описание типа
2026-98063-26.pdf
|
Скачать | 120.8 КБ | |
|
98063-26: Методика поверки
РТ-МП-1913-205-2025
2026-mp98063-26.pdf
|
Скачать | 2.6 MБ |
Описание типа
Назначение
Газоанализаторы ВГМ-21 (далее - газоанализаторы) предназначены для непрерывных автоматических измерений содержания кислорода и вредных веществ в воздухе рабочей зоны и в технологических газовых средах.
Описание
Принцип действия газоанализаторов - электрохимический.
Способ отбора пробы - диффузионный. Допускается принудительный способ подачи пробы на газоанализаторы.
Газоанализаторы выполняют следующие функции:
- измерение содержания определяемого компонента;
- самодиагностика;
- обмен данными с внешними устройствами.
Вывод измерительной и диагностической информации осуществляется в виде кодированного сигнала по цифровому каналу связи UART.
Газоанализаторы выпускаются в модификации ВГМ-21-М.
Конструктивно газоанализаторы выполнены в корпусе из нержавеющей стали, внутри которого расположен электрохимический датчик (далее - ЭХД). В верхней части газоанализаторов расположены контакты для подключения внешних устройств.
Заводской номер в виде цифрового обозначения наносится методом лазерной гравировки на табличку со сведениями о газоанализаторах, расположенную в верхней части газоанализаторов. Ограничение доступа к внутреннему объему газоанализаторов осуществляется путем установки гарантийной (пломбировочной) наклейки.
Нанесение знака поверки на газоанализаторы не предусмотрено.

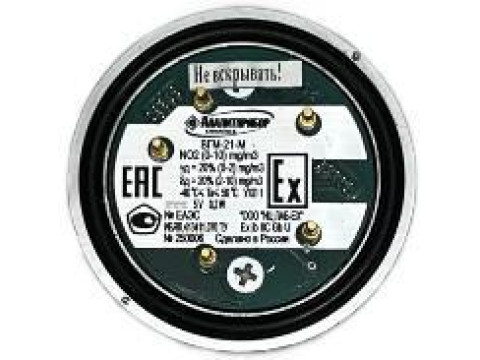

Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера приведен на рисунке 1.
Место установки гарантийной наклейки
вид сбоку
Место нанесения знака утверждения типа
Место нанесения заводского номера
вид сверху
Рисунок 1 - Общий вид газоанализаторов с указанием мест пломбировки, нанесения знака утверждения типа, заводского номера
Программное обеспечение
Газоанализаторы имеют программное обеспечение (далее - ПО), разработанное изготовителем.
ПО газоанализаторов разделяется на метрологически значимое - встроенное ПО и метрологически незначимое - внешнее ПО.
Встроенное ПО обеспечивает непрерывные измерения содержания определяемого компонента, самодиагностику, передачу измерительной и диагностической информации по цифровому каналу связи;
Внешнее ПО обеспечивает просмотр результатов измерений газоанализаторов, корректировку показаний газоанализаторов по газовым смесям.
Влияние встроенного ПО учтено при нормировании метрологических характеристик газоанализаторов.
Уровень защиты встроенного ПО и измерительной информации газоанализаторов от непреднамеренных и преднамеренных изменений «средний» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Встроенное ПО | |
|
Идентификационное наименование ПО |
vgm |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.02 |
|
Внешнее ПО | |
|
Идентификационное наименование ПО |
ВГМ-21 |
|
Номер версии (идентификационный номер) ПО, не ниже |
1.03 |
Технические характеристики
Таблица 2 - Основные метрологические характеристики
|
Определяемый компонент |
Единица физической величины |
Диапазон измерений |
Участок диапазона измерений, в котором нормируется основная погрешность |
Пределы допускаемой основной приведенной ^д)1) и относительной (5д) погрешности, % |
Время установления показаний (Т0,9), с, не более |
|
Амил |
мг/м3 |
от 0 до 20 |
от 0 до 2 включ. |
YД = ± 20 |
60 |
|
св. 2 до 20 |
5д = ± 20 | ||||
|
Аммиак |
мг/м3 |
от 0 до 600 |
от 0 до 20 включ. |
YД = ± 20 |
180 |
|
св. 20 до 600 |
5д = ± 20 | ||||
|
Гидразин |
мг/м3 |
от 0 до 1 |
от 0 до 0,1 включ. |
YД = ± 20 |
900 |
|
св. 0,1 до 1,0 |
5д = ± 20 | ||||
|
Диоксид азота |
мг/м3 |
от 0 до 10 |
от 0 до 2 включ. |
YД = ± 20 |
60 |
|
св. 2 до 10 |
5д = ± 20 | ||||
|
Кислород |
объемная доля, % |
от 0 до 30 |
от 0 до 30 |
YД = ± 2 |
30 |
|
НДМГ2) |
мг/м3 |
от 0 до 1 |
от 0 до 0,1 включ. |
YД = ± 20 |
600 |
|
св. 0,1 до 1,0 |
5д = ± 20 | ||||
|
Оксид углерода |
мг/м3 |
от 0 до 200 |
от 0 до 20 включ. |
YД = ± 20 |
30 |
|
св. 20 до 200 |
5д = ± 20 |
1) Приведенная погрешность нормирована к верхнему значению участка диапазона
измерений, в котором нормируется основная погрешность.
2) Несимметричный диметилгидразин.
Таблица 3 - Прочие метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нормальные условия измерений: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от +15 до +25 от 45 до 75 от 97,3 до 105,3 |
|
Предел допускаемой вариации показаний, в долях от пределов допускаемой основной погрешности |
0,5 |
|
Пределы допускаемой дополнительной погрешности при изменении температуры окружающей среды в рабочих условиях эксплуатации, в долях от пределов допускаемой основной погрешности на каждые 10 °С |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности при изменении атмосферного давления в рабочих условиях эксплуатации, в долях от пределов допускаемой основной погрешности на каждые 3,3 кПа |
± 0,5 |
|
Пределы допускаемой дополнительной погрешности при изменении относительной влажности окружающей среды, в долях от пределов допускаемой основной погрешности в рабочих условиях эксплуатации |
± 0,5 |
|
Примечание - Для определяемых компонентов аммиак, гидразин и НДМГ вариация показаний не нормируется. | |
Таблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (диаметрхвысота1)), мм, не более |
50x30 |
|
Масса, кг, не более |
0,3 |
|
Время прогрева, мин, не более |
30 |
|
Условия эксплуатации: - диапазон температуры окружающей среды, °С а) рабочий б) предельный рабочий 2) - диапазон атмосферного давления, кПа мм рт.ст. - верхнее значение относительной влажности окружающей среды при температуре +35 °С и более низких температурах, без конденсации влаги, % |
от -40 до +50 от -50 до -40 и от +50 до +60 от 84,0 до 106,7 от 630 до 800 95 |
|
Напряжение питания постоянного тока, В |
от 4,5 до 5,5 |
|
Потребляемая мощность, Вт, не более |
0,2 |
|
Степень защиты оболочки по ГОСТ 14254-2015 (со стороны мембраны ЭХД) |
IP66/IP68 |
|
Маркировка взрывозащиты |
Ех ib ПС Gb U |
|
1) Без учета высоты штырей электрических контактов. 2) Метрологические характеристики газоанализаторов в предельном диапазоне температуры не нормируются. | |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Назначенный срок службы, лет1) |
10 |
|
Средняя наработка на отказ, ч, не менее1) |
70000 |
|
1) Без учета срока службы ЭХД. | |
Знак утверждения типа
наносится на титульные листы руководства по эксплуатации и паспорта типографским способом и на табличку, расположенную в верхней части газоанализаторов, методом лазерной гравировки.
Комплектность
Таблица 6 - Комплектность газоанализаторов
|
Наименование |
Обозначение |
Количество |
|
Газоанализатор ВГМ-21 |
_ |
1 шт. |
|
Ведомость эксплуатационных документов |
ИБЯЛ.413411.070 ВЭ |
1 экз. |
|
Комплект эксплуатационных документов1) |
_ |
1 компл. |
|
Комплект ЗИП2) |
_ |
1 компл. |
|
1) Согласно ведомости эксплуатационных документов. Методика поверки входит в комплект эксплуатационных документов. 2) Согласно ведомости ЗИП. | ||
Сведения о методах измерений
приведены в разделе «Использование по назначению» руководства по эксплуатации ИБЯЛ.413411.070 РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 31.12.2020 г. № 2315 «Об утверждении Государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия
ИБЯЛ.413411.070 ТУ Газоанализаторы ВГМ-21. Технические условия. Книга 1 Требования
ИБЯЛ.413411.070 ТУ Газоанализаторы ВГМ-21. Технические условия. Книга 2 Методы контроля и приложения
