Резервуар стальной горизонтальный цилиндрический РГС-16
| Номер в ГРСИ РФ: | 98066-26 |
|---|---|
| Категория: | Резервуары |
| Производитель / заявитель: | ООО "ЛУКОЙЛ-Западная Сибирь", г.Когалым |
|
98066-26: Описание типа
2026-98066-26.pdf
|
Скачать | 177.5 КБ |
Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - РГС) предназначен для измерения объёма жидкости.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98066-26 | ||||||
| Наименование | Резервуар стальной горизонтальный цилиндрический | ||||||
| Модель | РГС-16 | ||||||
| Приказы |
№561 от
24.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | be98e73e-53a7-f462-e627-73762fb757b6 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь», РОССИЯ, 628486, Ханты-Мансийский автономный округ — Югра, г. Когалым, ул. Прибалтийская, д. 20
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.346-2000 ГСИ. Резервуары стальные горизонтальные цилиндрические. Методика поверки
(с 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98066-26: Описание типа
2026-98066-26.pdf
|
Скачать | 177.5 КБ |
Описание типа
Назначение
Резервуар стальной горизонтальный цилиндрический РГС-16 (далее - РГС) предназначен для измерения объёма жидкости.
Описание
Принцип действия основан на зависимости объёма жидкости, находящейся в резервуаре от уровня его наполнения.
РГС представляет собой закрытый горизонтальный цилиндрический сосуд, оснащённый люками и патрубками.
РГС, заводской номер 01 336 №1, расположен на территории цеха подготовки и перекачки нефти Тевлинско-Русскинского месторождения ТПП «Когалымнефтегаз» ООО «ЛУКОЙЛ-Западная Сибирь».
Заводской номер в виде цифрового обозначения нанесён методом аэрографии на информационной табличке установленной на крышке горловины резервуара. Нанесение знака поверки на РГС не предусмотрено. Пломбирование РГС не предусмотрено.
Общий вид РГС на месте эксплуатации представлен на рисунке 1.

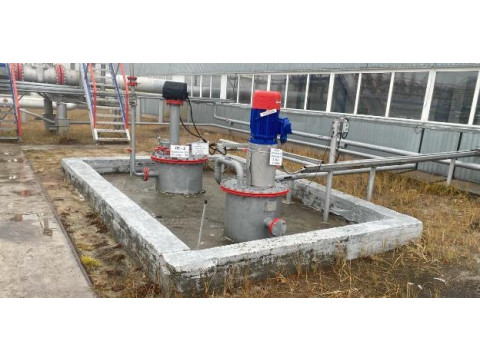

Рисунок 1 - РГС на месте эксплуатации

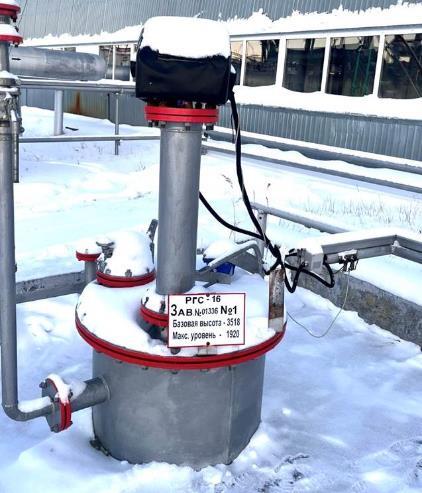

Рисунок 2 - Информационная табличка
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость, м3 |
16 |
|
Пределы допускаемой относительной погрешности определения вместимости, % (объёмный метод) |
± 0,25 |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающего воздуха, °С - атмосферное давление, кПа |
от - 50 до + 50 от 84,0 до 106,7 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Резервуар стальной горизонтальный цилиндрический |
РГС-16 |
1 |
|
Паспорт |
1 |
Сведения о методах измерений
приведены в разделе 9 «Измерение объёма жидкости в резервуаре» паспорта.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объёма жидкости в потоке, объёма жидкости и вместимости при статических измерениях, массового и объёмного расходов жидкости».
