Газоанализаторы стационарные Nuoan

Назначение

Газоанализаторы стационарные Nuoan (далее - газоанализаторы, приборы) предназначены для автоматического непрерывного измерения и передачи информации о содержании горючих газов и паров горючих жидкостей (в том числе газов, образованных в результате испарения горючих жидкостей таких как керосин, бензин, дизельное топливо и т.д.) в воздухе рабочей зоны, технологических газовых средах, промышленных помещений и открытых пространств промышленных объектов, трубопроводах и воздуховодах; подачи предупредительной сигнализации о превышении установленных пороговых значений.

Описание

Принцип измерений газоанализаторов основан на использовании метода недисперсионной инфракрасной (NDIR) фотометрии. Заключается в селективном поглощении молекулами определяемого компонента электромагнитного излучения и измерении интенсивности инфракрасного излучения после прохождения им среды, содержащей определяемый компонент. Прибор является абсорбционным и использует два интерференционных фотофильтра. Газоанализаторы измеряют интенсивность излучения на двух длинах волн. Один из фотофильтров (измерительный) настроен на длину волны, соответствующую полосе поглощения присутствующего в воздухе углеводородного газа, другой (опорный) - вне ее. Содержание определяемого компонента пропорционально соотношению интенсивностей сигналов на выходе измерительного модуля.

Газоанализаторы представляют собой автоматические стационарные одноканальные приборы непрерывного действия и могут использоваться в составе газоаналитических систем или в качестве самостоятельного изделия.

Газоанализаторы выпускаются в двух моделях, которые отличаются типом установленного сенсора:

- модель Nuoan GTYQ-IR500L с сенсором NAS-IR500 (модификации сенсора - Type A и Type B);

- модель Nuoan GTYQ-IR500M с сенсором NAS-IR400 (модификации сенсора - Type A и Type B).

Основное различие между инфракрасными сенсорами NAS-IR500 (для модели Nuoan GTYQ-IR500L) и NAS-IR400 (для модели Nuoan GTYQ-IR500M) заключается в длине оптического пути - удвоенном расстоянии между излучателем и отражателем. Чувствительность сенсора зависит от длины оптического пути. Чем больше длина оптического пути, тем выше чувствительность. Длина оптического пути у сенсора NAS-IR500 составляет 160 мм, у сенсора NAS-IR400 - 80 мм.

Способ отбора пробы - диффузионный либо принудительный с помощью взрывозащищенного подключаемого насоса Nuoan G201 (опционально, только для модели Nuoan GTYQ-IR500L).

Конструктивно газоанализаторы выполнены в металлическом корпусе из алюминиевого сплава или нержавеющей стали с крышкой. Крышка корпуса оснащена смотровым окном, изготовленным из стекла. Для предотвращения откручивания крышки предусмотрен стопорный винт. Газоанализаторы имеют внутренний и внешний заземляющие зажимы. Газоанализаторы в сборе состоят из корпуса газоанализатора, измерительного модуля и электронного блока. Для защиты измерительного модуля от осадков и механических воздействий к корпусу газоанализатора с помощью двух болтов закреплен защитный козырек. Измерительный модуль состоит из внешнего и внутреннего защитных кожухов, в которые помещён инфракрасный сенсор. Внутренний и внешний защитные кожухи обеспечивают защиту элементов оптикоэлектронной части прибора от неблагоприятного воздействия окружающей среды. Подогреваемый инфракрасный сенсор состоит из излучателя (ИК-источника), отражателя (зеркала), блока интерференционных фильтров и двух датчиков, обеспечивающих реализацию двухлучевой технологии. Инфракрасное излучение от ИК-источника проходит через измерительную газовую кювету диффузионного типа, отражается от зеркала и, проходя через ту же кювету, попадает на 2 фотоприемника, один из которых регистрирует только излучение в определенном диапазоне длин волн (активный сигнал). Определяемый газ, находящийся в кювете, поглощает излучение измерительной длины волны и не влияет на излучение опорной длины волны. Используемый дифференциальный двухлучевой метод регистрации позволяет устранить влияние паров воды, загрязнения оптических элементов и прочих неселективных помех, одинаково влияющих на оба канала. Электронный блок состоит из трех основных печатных плат (основная плата, плата дисплея, плата питания) и клеммной колодки. Электронный модуль установлен в защитный пластиковый корпус. Основная плата и плата дисплея служат для преобразования измерительных сигналов и отображения выходных данных, а плата питания обеспечивает фильтрацию напряжения питания и управление реле. На лицевой панели электронного блока установлены: цифровой графический ЖК-дисплей, трехцветный светодиодный индикатор, датчик освещенности, три магнитных переключателя для настройки с использованием магнитного ключа и ИК-приемник для настройки с использованием пульта дистанционного управления RC35 3VDC. Электронный модуль имеет встроенную энергонезависимую память, хранящую градуировочные характеристики, поправочные коэффициенты, наименование определяемого компонента, архив событий.

Для настройки, обслуживания, корректировки нулевых показаний и чувствительности приборов могут использоваться дополнительные устройства:

- пульт дистанционного управления RC35 3VDC;

- магнитный инструмент;

- ручной управляющий модуль - HART-коммуникатор.

Дополнительно (по заказу) газоанализаторы могут быть оснащены:

- взрывозащищенным светозвуковым оповещателем Nuoan G001;

- взрывозащищенным подключаемым насосом Nuoan G201 (только для модели Nuoan GTYQ-IR500L);

- взрывозащищенным устройством защиты от импульсных перенапряжений SPD.

Структура условного обозначения газоанализаторов:

GTYQ-IR500Xi-X2-X3-X4-X5-X6-X7, где:

X 1 - последняя буква в обозначении модели газоанализатора (L (с сенсором NAS-IR500) или M (с сенсором NAS-IR400));

X2 - модификация сенсора (A (Type A) или B (Type B); модификации сенсоров Type A и Type B отличаются друг от друга сдвигом длины волны измерительного фильтра пропускания ИК-излучения в оптической схеме прибора);

Хз - взрывозащищенный светозвуковой оповещатель Nuoan G001: G001 - при наличии, не указывается - при отсутствии;

Х4 - взрывозащищенный подключаемый насос Nuoan G201: G201- при наличии, не указывается - при отсутствии;

Х5 - взрывозащищенное устройство защиты от импульсных перенапряжений: SPD - при наличии, не указывается - при отсутствии;

Хб - материал корпуса (AL - алюминиевый сплав, SS316 - нержавеющая сталь);

Х7 - конструктив корпуса (03 - три резьбовых ввода; 04 - четыре резьбовых ввода).

Выходными сигналами приборов являются:

- показания цифрового ЖК-дисплея;

- показания индикаторных светодиодов;

- изменение цвета подсветки дисплея на красную, при достижении порогов срабатывания или при превышении диапазона измерений прибора;

- унифицированный аналоговый выходной сигнал от 4 до 20 мА;

- цифровой HART (с модуляцией по линиям токовой петли);

- цифровой RS-485 MODBUS;

- замыкание и размыкание контактов реле ("сухой контакт") - 3 реле (2 порога и 1 неисправность).

Имеется возможность настраивать концентрационные пороги переключения реле по интерфейсу HART.

Заводской номер приборов в виде цифрового обозначения наносится на идентификационную табличку, закрепленную на корпусе газоанализатора. Способ нанесения заводского номера - лазерная гравировка или ударно-точечный метод.

Пломбирование и нанесение знака поверки на средство измерений не предусмотрено.

Общий вид газоанализаторов, место нанесения идентификационной таблички и общий вид идентификационной таблички приведены рисунках 1-3.

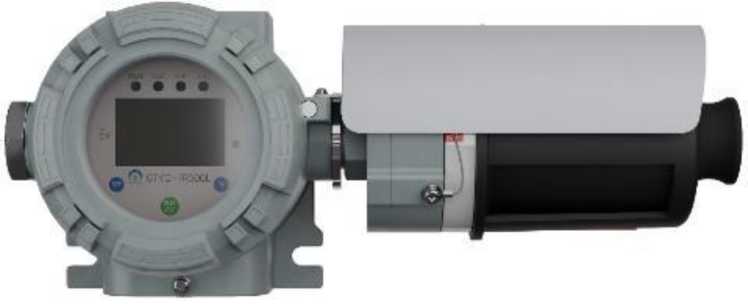

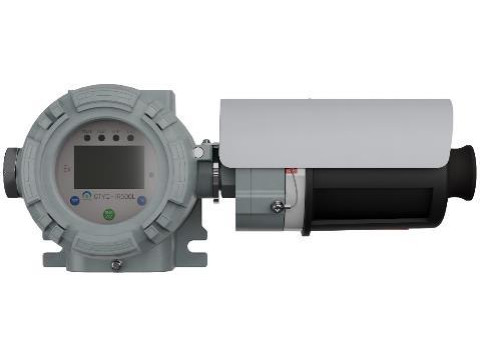

а) газоанализатор стационарный Nuoan GTYQ-IR500L, сенсор Type A, корпус из алюминиевого сплава (GTYQ-IR500L-A-AL-03)

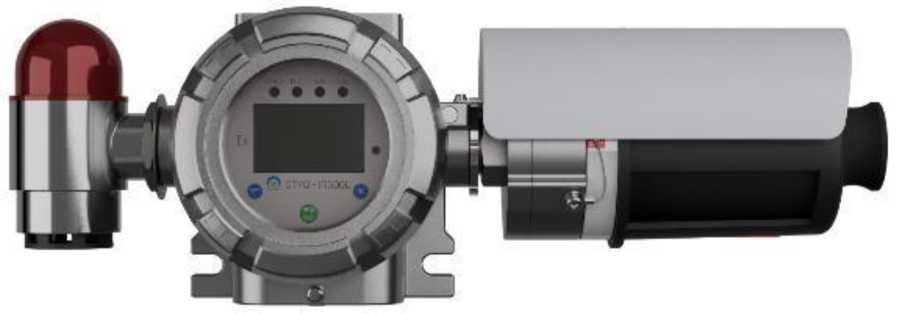

б) газоанализатор стационарный Nuoan GTYQ-IR500L, сенсор Type A, корпус из нержавеющей стали, с предустановленным взрывозащищенным светозвуковым оповещателем Nuoan G001 (GTYQ-IR500L-A-G001-SS316-03)

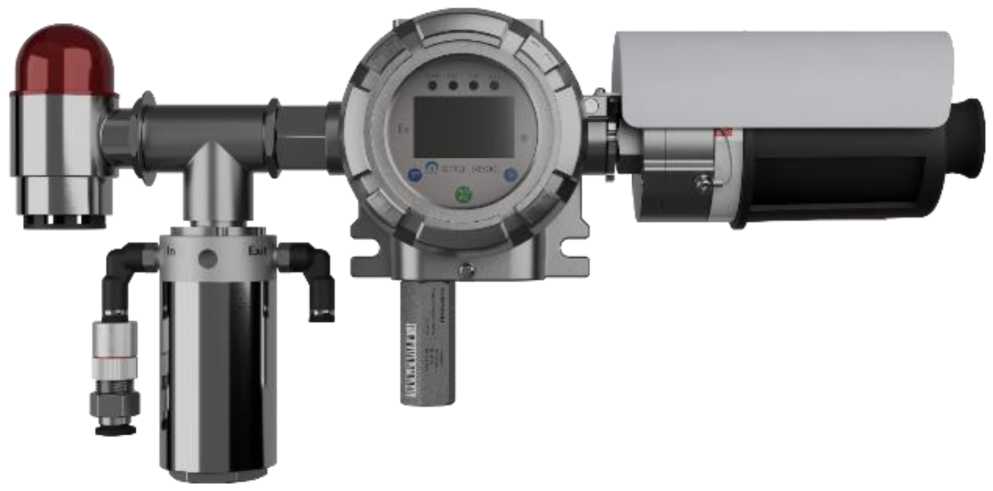

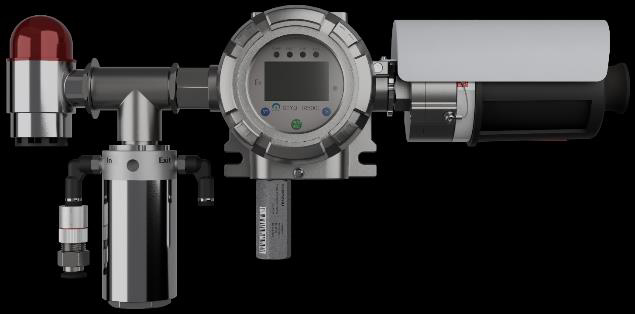

в) газоанализатор стационарный Nuoan GTYQ-IR500L, сенсор Type A, корпус из нержавеющей стали, с предустановленным взрывозащищенным светозвуковым оповещателем Nuoan G001, взрывозащищенным подключаемым насосом Nuoan G201, взрывозащищенным устройством защиты от импульсных перенапряжений, четырьмя резьбовыми вводами (GTYQ-IR500L-A-G001-G201-SPD-SS316-04)

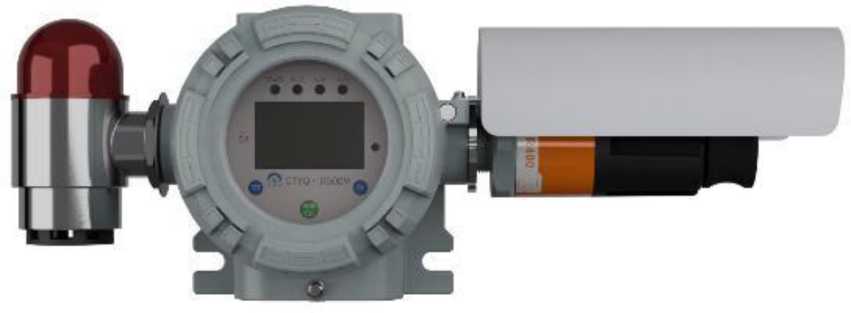

г) газоанализатор стационарный Nuoan GTYQ-IR500M, сенсор Type B, корпус из алюминиевого сплава, с предустановленным взрывозащищенным светозвуковым оповещателем Nuoan G001 (GTYQ-IR500M-B-G001-AL-03)

Рисунок 1 - Общий вид газоанализаторов

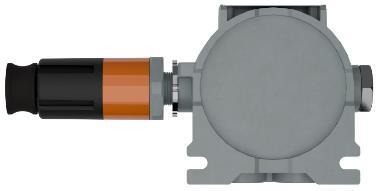

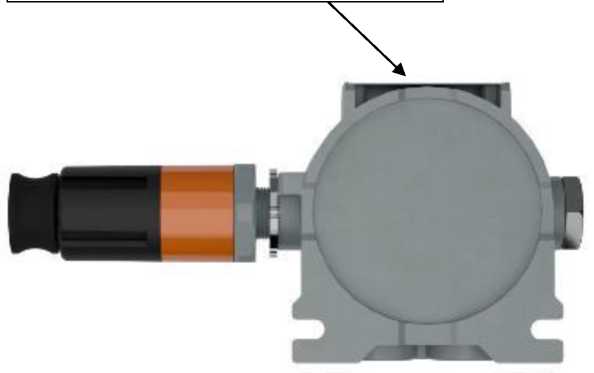

Место нанесения идентификационной таблички

Рисунок 2 - Место нанесения идентификационной таблички с заводским номером и знаком утверждения типа

Газоанализатор стационарный Nuoan Модель: Nuoan GTYQ-IR50DL 1Exdb НС Тб GbX/Extb LUC Т80Х. Db X Стандарт: GB1 5322.1-2019-RU

-55= С £ Та £ +70’С

IP66 / IP67

18 . .30 В

Год выпуска: 2024

Зав No: 9240402158

ЕАЭС KG417/039.CN.02.05144

«Промышленная беэопа
