Плиты поверочные и разметочные
| Номер в ГРСИ РФ: | 98076-26 |
|---|---|
| Категория: | Плиты поверочные |
| Производитель / заявитель: | ООО ПКФ "Инкон", г.Челябинск |
|
98076-26: Описание типа
2026-98076-26.pdf
|
Скачать | 149.6 КБ |
Плиты поверочные и разметочные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, для разметки, а также для поверки и испытаний средств измерений отклонений от плоскостности.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98076-26 | |||||||||||||||
| Действует | по 24.03.2031 | |||||||||||||||
| Наименование | Плиты поверочные и разметочные | |||||||||||||||
| Модификации |
исполнение 1 исполнение 2 исполнение 3 На исполнения представлены: плита 1 - 0 - 400х400 ГОСТ 10905-86 плита 2 - 1 - 630х400 ГОСТ 10905-86 плита 3 - 00 - 250х250 ГОСТ 10905-86 плита 3 - 0 - 1600х1000 ГОСТ 10905-86 |
|||||||||||||||
| Приказы |
№561 от
24.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 0b748b28-29a9-5c75-62eb-8d02054d3f78 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО ПКФ «ИНКОН», РОССИЯ, 454006, Челябинская область, г. Челябинск, ул. Российская, д.1В, офис 5
Поверка
| Методика поверки / информация о поверке |
МИ 2007-89 ГСИ. Плиты поверочные и разметочные. Методика поверки
(с 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
1 год
Для эталонных плит
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98076-26: Описание типа
2026-98076-26.pdf
|
Скачать | 149.6 КБ |
Описание типа
Назначение
Плиты поверочные и разметочные (далее - плиты) предназначены для измерений отклонений от прямолинейности и плоскостности, использования в качестве образца плоской поверхности для установки деталей, для разметки, а также для поверки и испытаний средств измерений отклонений от плоскостности.
Описание
Плиты представляют собой объект, изготовленный из чугуна или гранита, с плоской рабочей поверхностью прямоугольной формы. Плиты всех типоразмеров снабжены ручками, скобами или выемками для облегчения их перемещения. Чугунные плиты размерами св. 1000^630 мм, а также гранитные плиты размерами св. 630x400 мм имеют регулируемые опоры.
Принцип измерений отклонений от прямолинейности и плоскостности с помощью плит основан на методе линейных отклонений, где плита является опорной поверхностью, и методе «пятен на краску».
Плиты изготавливаются в следующих исполнениях:
- исполнение 1 - чугунные плиты с ручной шабровкой рабочих поверхностей, классов точности 0 и 1;
- исполнение 2 - чугунные плиты с механически обработанными рабочими поверхностями, классов точности 1, 2 и 3;
- исполнение 3 - гранитные плиты без бортовых захватов, с нормированными допусками перпендикулярности боковых поверхностей, классов точности 00 и 0.
Плиты выпускаются под товарным знаком хС Товарный знак наносится на прикрепленные к плите металлические таблички краской или методом лазерной маркировки, на паспорт типографским способом.
Заводской номер состоит из арабских цифр и букв русского алфавита, наносится на прикрепленные к плите металлические таблички методом лазерной гравировки или иным пригодным способом, обеспечивающим идентификацию каждого экземпляра, возможность прочтения и сохранность заводского номера в процессе эксплуатации.
Общий вид плит с указанием места нанесения заводского номера и обозначения основных размеров представлены на рисунках 1-3.
Пломбирование плит не предусмотрено.
Нанесение знака поверки на средство измерений не предусмотрено.

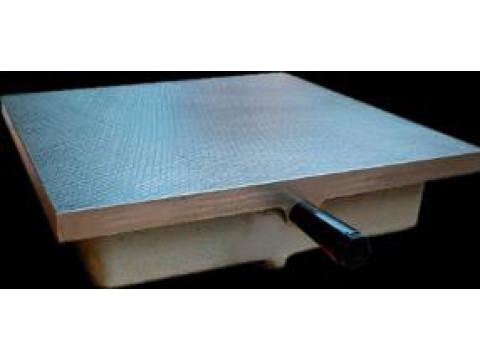

исполнения 1

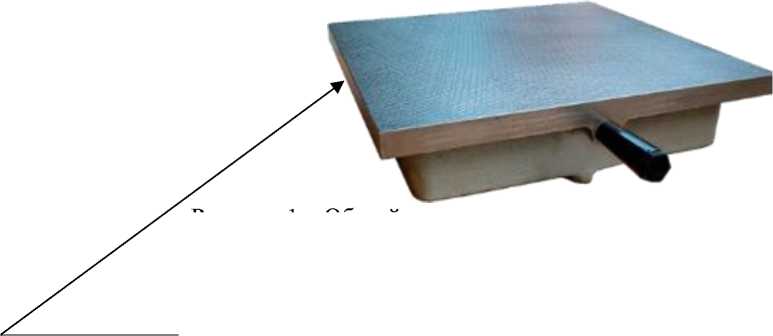

Рисунок 1 - Общий вид плит поверочных и разметочных
Место нанесения заводского номера и основных размеров

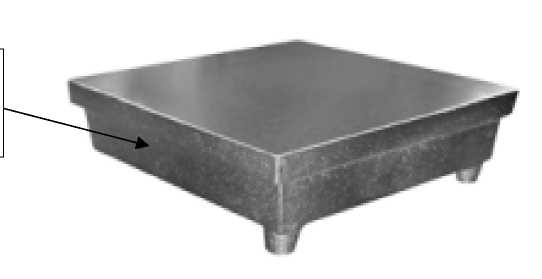

Рисунок 2 - Общий вид плит поверочных и разметочных
исполнения 2

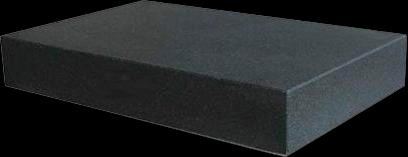

Рисунок 3 - Общий вид плит поверочных и разметочных исполнения 3
Технические характеристики
Таблица 1 - Метрологические характеристики_____
|
Размеры рабочей поверхности плит (длинахширина), мм |
Допуск плоскостности*, мкм, для классов точности | ||||
|
00 |
0 |
1 |
2 |
3 | |
|
250x250 |
2 |
4 |
8 |
16 |
30 |
|
400x400 |
3 |
6 |
12 |
25 |
50 |
|
630x400 |
4 |
8 |
16 |
30 |
60 |
|
1000x630 |
5 |
10 |
20 |
40 |
80 |
|
1600x1000 |
6 |
12 |
25 |
50 |
100 |
|
2000x1000 |
8 |
16 |
30 |
60 |
120 |
|
2500x1600 |
8 |
16 |
30 |
60 |
120 |
|
* Примечания: 1) При температуре: • (20 ± 3) °C для плит класса точности 00; • (20 ± 4) °C для плит класса точности 0 и 1; • (20 ± 6) °C для плит класса точности 2 и 3. 2) Допуск плоскостности не устанавливается: - для чугунных плит на расстоянии до 5 мм от краев плит размерами до 630x400 мм включ. и не менее 10 мм от краев плит размерами св. 630x400 мм; - для гранитных плит на расстоянии 10 мм от краев плит размерами до 630x400 мм включ. и до 20 мм от краев плит размерами св. 630x400 мм. | |||||
Таблица 2 - Шероховатость рабочих поверхностей, механически обработанных, чугунных
(исполнение 2) и гранитных плит
|
Размеры рабочей поверхности плит (длинаxширина), мм |
Параметр шероховатости Ra, мкм, не более, для | |||||
|
рабочих поверхностей для классов точности |
боковых поверхностей плит | |||||
|
00 |
0 |
1 |
2 и 3 |
чугунных |
гранитных | |
|
до 630x400 включ. |
0,32 |
0,63 |
1,25 |
5 |
2,5 | |
|
св. 630x400 |
1,25 | |||||
Таблица 3 - Наибольший прогиб плит под действием сосредоточенной нагрузки на площади приложения нагрузки, равной 1/5- Lх1/5-В (где L - длина плиты, мм, В - ширина плиты, мм) в любом месте рабочей поверхности плиты_____________________________________________
|
Размеры рабочей поверхности плит (длинаxширина), мм |
Для исполнений 1 и 2 |
Для исполнения 3 | ||
|
Нагрузка, Н |
Прогиб, мкм |
Нагрузка, Н |
Прогиб, мкм | |
|
250x250 |
78 |
0,5 |
78 |
0,4 |
|
400x400 |
196 |
1,0 |
196 |
0,8 |
|
630x400 |
490 |
2,0 |
490 |
1,8 |
|
1000x630 |
980 |
4,0 |
980 |
3,5 |
|
1600x1000 |
2450 |
10,0 |
2450 |
8,0 |
|
2000x1000 | ||||
|
2500x1600 |
4900 |
20,0 |
4900 |
16,0 |
Таблица 4 - Габаритные размеры и масса
|
Номинальные размеры рабочей поверхности плит (длинахширина)*, мм |
Высота, мм, не более |
Масса, кг, не более |
|
250x250 |
60 |
14 |
|
400x400 |
90 |
38 |
|
630x400 |
105 |
65 |
|
1000x630 |
180 |
320 |
|
1600x1000 |
230 |
850 |
|
2000x1000 |
260 |
1100 |
|
2500x1600 |
380 |
4000 |
|
* Общие допуски по ГОСТ 30893.1-2002 - v. | ||
Таблица 5 - Основные технические характеристики
|
Наименование характеристики |
Значения |
|
Твердость рабочей поверхности чугунных плит, НВ |
от 170 до 229 |
|
Разность твердости на любых участках поверхности одной плиты, НВ, не более, для плит: - размерами до 630x400 мм включ. - размерами св. 630x400 мм |
10 15 |
|
Допуск перпендикулярности боковой поверхности к рабочей поверхности и боковых поверхностей между собой, не более |
12-й степени точности по ГОСТ 24643-81 |
|
Число пятен* в квадрате со стороной 25 мм у шаброванных плит, не менее: - для плит класса точности 0 - для плит класса точности 1 |
25 20 |
|
Условия эксплуатации: - температура окружающего воздуха для плит КТ 00, C - температура окружающего воздуха для плит КТ 0 и КТ 1, C - температура окружающего воздуха для плит КТ 2 и КТ 3, C - относительная влажность, %, не более |
от +17 до +23 от +16 до +24 от +14 до +26 80 |
|
* Число пятен не устанавливается у чугунных плит размерами до 630x400 мм включ. на расстоянии до 5 мм от краев плит и не менее 10 мм от краев плит размерами св. 630x400 мм | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Полный средний срок службы, лет, не менее |
10 |
|
Установленный полный срок службы, лет, не менее |
5 |
|
Срок сохраняемости*, лет: - гранитных плит - чугунных плит 0 и 00 классов - чугунных плит 1 класса - чугунных плит 2 и 3 класса |
2 1,5 2 3 |
|
* При условии переконсервации через 2 года. | |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на прикрепленные к плите металлические таблички краской или методом лазерной маркировки.
Комплектность
Таблица 7 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Плита поверочная и разметочная |
- |
1 шт. |
|
Ручки, скобы или выемки |
- |
1 комплект |
|
Опоры регулируемые |
- |
1 комплект* |
|
Крышка |
- |
1 шт. |
|
Паспорт |
- |
1 экз.** |
|
* Для непредусмотренных типоразмеров - опционально; * * Поставляется один экземпляр в один адрес | ||
Сведения о методах измерений
приведены в разделе 7 «Заметки по эксплуатации и хранению» документа «Плиты поверочные и разметочные. Паспорт. ГОСТ 10905-86».
Нормативные документы
Государственная поверочная схема для средств измерений отклонений от прямолинейности и плоскостности, утвержденная приказом Росстандарта № 314 от 15.03.2021 г.;
МИ 2007-89 «ГСИ. Плиты поверочные и разметочные. Методика поверки»;
ГОСТ 10905-86 «Плиты поверочные и разметочные. Технические условия».
