Спектрометры оптические эмиссионные A5 Solaris CCD Plus
| Номер в ГРСИ РФ: | 98077-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | Feda RAHAL ALFA Teknolojik Sistemler, ТУРЦИЯ |
Спектрометры оптические эмиссионные A5 Solaris CCD Plus предназначены для измерений массовой доли элементов в металлах и сплавах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98077-26 | ||||||
| Действует | по 24.03.2031 | ||||||
| Наименование | Спектрометры оптические эмиссионные | ||||||
| Модель | A5 Solaris CCD Plus | ||||||
| Приказы |
№561 от
24.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | c1287b8e-ea6d-059f-e42e-bfc23d421d5a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Feda RAHAL ALFA Teknolojik Sistemler, ТУРЦИЯ, Nispetiye Cad. 3. sokak No:26 D:3 Rumelihisarustu 34752, İstanbul
Поверка
| Методика поверки / информация о поверке |
МП-242-2627-2025 ГСИ. Спектрометры оптические эмиссионные A5 Solaris CCD Plus. Методика поверки
(с 24.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98077-26: Описание типа
2026-98077-26.pdf
|
Скачать | 164.1 КБ | |
|
98077-26: Методика поверки
МП-242-2627-2025
2026-mp98077-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Спектрометры оптические эмиссионные A5 Solaris CCD Plus предназначены для измерений массовой доли элементов в металлах и сплавах.
Описание
Спектрометры оптические эмиссионные A5 Solaris CCD Plus (далее - спектрометры) конструктивно представляют собой стационарные приборы и могут иметь как настольное, так и напольное исполнение.
Спектрометры состоят из источника возбуждения спектров, штатива, осветительной системы, полихроматора, системы продувки аргоном, вакуумной системы, системы терморегуляции, управляющей электроники, установленных в общем корпусе, и отдельно стоящего форвакуумного насоса. В состав спектрометров входит автономное программное обеспечение MetalLab32, установленное на внешнем компьютере.
Принцип действия спектрометров основан на методе эмиссионного спектрального анализа. Измеренный аналитический сигнал характеризует интенсивности спектральных линий различных химических элементов. Значение аналитического сигнала пропорционально массовой доле элемента в пробе. Проба, химический состав которой надо определить, выполняет функцию одного из электродов. Проба устанавливается в стационарный штатив, закрепленный на корпусе прибора. Между пробой и подставным электродом при помощи источника возбуждения спектров возбуждается электрический разряд: высоковольтная искра с использованием вольфрамового электрода. В разряде происходит испарение и возбуждение свечения атомов пробы. Излучение плазмы направляется с помощью осветительной системы через входную щель в полихроматор. Полихроматор разлагает излучение в спектр, характеризующий состав пробы: каждому элементу соответствует своя совокупность спектральных линий, интенсивность которых зависит от содержания элементов в пробе. Полихроматор построен по схеме Пашен-Рунге, в которой входная щель, дифракционная решетка и детекторы установлены на круге Роуланда. Анализ излучения выполняется посредством системы CMOS детекторов (КМОП).
Маркировка спектрометра наносится методом лазерной гравировки на фирменной табличке, которая крепится на задней панели спектрометра и содержит следующую информацию: наименование и адрес предприятия-изготовителя, наименование страны-изготовителя, год изготовления СИ, обозначение типа СИ, заводской номер, напряжение питания, частота сети электропитания, потребляемая мощность.
Пломбирование спектрометров не предусмотрено.
Заводской номер в буквенно-цифровом формате, идентифицирующий каждый экземпляр спектрометра, указывается на фирменной табличке, которая крепится на задней панели спектрометра.
Нанесение знака поверки на спектрометры не предусмотрено
Общий вид спектрометров приведен на рисунке 1.
Вид фирменной таблички с заводским номером спектрометра приведен на рисунке 2.

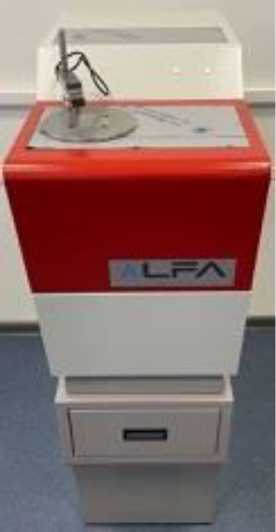

Вид спектрометров спереди (напольное исполнение)

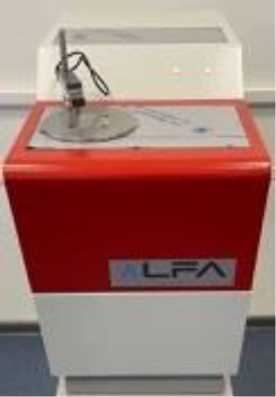

Вид спектрометров спереди (настольное исполнение)
Место нанесения заводского номера

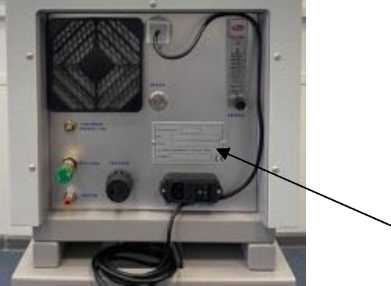

Вид задней панели спектрометров

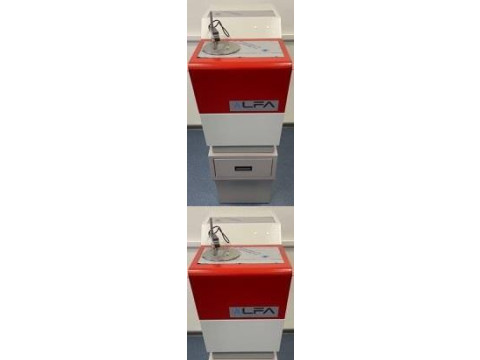

Рисунок 1 - Общий вид спектрометров оптических эмиссионных A5 Solaris CCD Plus
Место нанесения заводского номера

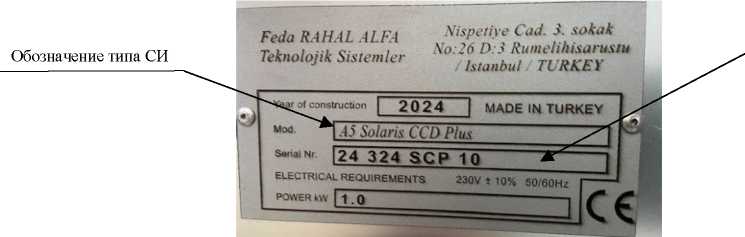

Рисунок 2 - Вид фирменной таблички с заводским номером спектрометров оптических эмиссионных A5 Solaris CCD Plus
Программное обеспечение
В состав спектрометров входит программное обеспечение (далее - ПО), предназначенное для управления спектрометрами, MetalLab32, установленное на внешнем компьютере. ПО MetalLab32 является автономным ПО.
Программным образом осуществляются функции управления спектрометром, функции настройки, средства проведения количественного анализа, автоматическое вычисление относительного среднего квадратического отклонения среднего значения выходного сигнала, отслеживание и фиксация в журнале ошибочных ситуаций, запоминание результатов анализа, обработка выходной информации, печать результатов анализа.
ПО MetalLab32 является полностью метрологически значимым. Уровень защиты ПО MetalLab32 от непреднамеренных и преднамеренных изменений соответствует «среднему» уровню по Р 50.2.077-2014. Влияние ПО MetalLab32 на метрологические характеристики спектрометров учтено при их нормировании. Идентификационные данные ПО MetalLab32 приведены в таблице 1.
|
Таблица 1 - Идентификационные данные (признаки) П |
Ю MetalLab32 |
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
MetalLab32 |
|
Номер версии (идентификационный номер) ПО |
8.82.ХХ.ХХХХХХХХ1) |
|
Цифровой идентификатор ПО |
83581a7032ad969253d7073ec2ff49642) |
|
Алгоритм расчета цифрового идентификатора |
MD5 |
|
1) Номер версии записывается в виде метрологически значимой (неизменяемой) части ПО, указанной в виде цифрового обозначения в начале номера версии (до второй точки), и последующим рядом цифр, принимающих значения от 0 до 9, которые описывают модификации ПО (обозначенных буквой «Х») 2) Расчет по алгоритму MD5 для версии 8.82.47.20210410, файл MetalLab32.exe | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел детектирования легирующих и примесных элементов1), % |
от 0,00001 до 0,01 |
|
Относительное среднее квадратическое отклонение (ОСКО) результатов измерений выходного сигнала спектрометра в режиме измерения массовых долей элементов в металлах и сплавах на основе железа2), алюминия3), меди4) в диапазоне измерений массовых долей элементов, %, не более | |
|
- от 0,00001 % до 0,01 % включ. |
10 |
|
- св. 0,01 % до 0,1 % включ. |
5 |
|
- св. 0,1 % до 1,0 % включ. |
3 |
|
- св. 1,0 % до 100,0 % |
1 |
|
1) - в зависимости от определяемого элемента и типа сплава, металла; 2) - при измерении массовой доли углерода, кремния, марганца, фосфора, серы, меди, алюминия, хрома, молибдена, никеля, ванадия, титана, ниобия, кобальта, вольфрама, олова, азота, магния, свинца, сурьмы, мышьяка, бора, циркония, висмута, кальция, цинка, селена, тантала, железа, лантана, теллура, циркония в сплавах на основе железа; 3) - при измерении массовой доли алюминия, кремния, марганца, меди, хрома, титана, свинца, железа, цинка, никеля, олова, магния, ванадия, кобальта, циркония, бериллия, бора, висмута, кальция, лития, натрия, кадмия, мышьяка, галлия, ртути, сурьмы, стронция в сплавах на основе алюминия; 4) - при измерении массовой доли меди, кремния, марганца, фосфора, алюминия, никеля, свинца, железа, цинка, олова, висмута, сурьмы, кадмия, кобальта, мышьяка, серы, теллура, магния, хрома, золота, палладия, платины, селена, серебра в сплавах на основе меди | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
900х360х620 |
|
Масса, кг, не более |
100 |
|
Потребляемая мощность, В^А, не более |
1000 |
|
Электрическое питание осуществляется от сети переменного тока: - напряжение, В - частота, Гц |
от 207 до 253 от 49 до 51 |
|
Спектральный диапазон, нм |
от 130 до 900 |
|
Фокусное расстояние, мм, не менее |
500 |
|
Условия эксплуатации: - температура окружающего воздуха, °C - атмосферное давление, кПа - относительная влажность воздуха при температуре +25 °C, %, не более |
от +12 до +32 от 84,0 до 106,7 70 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка спектрометра до отказа, ч |
10000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации и на титульный лист паспорта методом компьютерной графики.
Комплектность
аблица 5 - Комплектность спектрометров
|
Наименование |
Обозначение |
Количество |
|
Спектрометр оптический эмиссионный |
A5 Solaris CCD Plus |
1 шт. |
|
Форвакуумный насос1) |
- | |
|
Комплект образцов «для стандартизации»1) |
- |
1 комплект |
|
Компьютер с периферийными устройствами1) |
- |
1 комплект |
|
Станок для заточки образцов модели1) |
DS 300/2 (DS 1100) |
1 шт. |
|
Программное обеспечение |
MetalLab32 |
1 диск или USB-Flash |
|
Спектрометр оптический эмиссионный A5 Solaris CCD Plus. Руководство по эксплуатации |
01018462.041042.0093.РЭ |
1 экз. |
|
Программное обеспечение для спектрометров оптических эмиссионных MetalLab32. Руководство пользователя |
01018462.041042.0004.РП |
1 экз. |
|
Спектрометр оптический эмиссионный A5 Solaris CCD Plus. Паспорт |
01018462.041042.0092.ПС |
1 экз. |
|
1) Поставляется по заказу | ||
Сведения о методах измерений
приведены в разделах 1.4 «Устройство и работа», 2.3 «Использование спектрометра A5 Solaris CCD Plus» документа 01018462.041042.0093.РЭ «Спектрометр оптический эмиссионный A5 Solaris CCD Plus. Руководство по эксплуатации»; в разделах 3 «Окно «Анализ», 4 «Окно «Стандартизация», 5 «Типовая стандартизация», 6 «Окно «Калибровка», 7 «Аналитическая программа» документа 01018462.041042.0004.РП «Программное обеспечение для спектрометров оптических эмиссионных MetalLab32. Руководство пользователя».
При использовании в сфере государственного регулирования обеспечения единства измерений спектрометры применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Стандарт предприятия «Спектрометры оптические эмиссионные A5 Solaris CCD Plus, Турция».
