Нанотвердомеры TESTURION
| Номер в ГРСИ РФ: | 98081-26 |
|---|---|
| Категория: | Твердомеры |
| Производитель / заявитель: | ООО «НАУЧСПЕЦПРИБОР», г. Москва |
Нанотвердомеры TESTURION (далее - нанотвердомеры) предназначены для измерений твердости материалов по шкалам индентирования, металлов и сплавов по шкалам Виккерса и шкалам Кнупа и для измерений геометрических параметров топографии микро- и нанорельефа поверхности твёрдых тел.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98081-26 | |||||||||
| Действует | по 26.03.2031 | |||||||||
| Наименование | Нанотвердомеры | |||||||||
| Модель | TESTURION | |||||||||
| Приказы |
№593 от
26.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 611afa20-9d1d-b668-906e-4438572d1d79 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НАУЧСПЕЦПРИБОР», РОССИЯ, 108840, г. Москва, вн. тер. г. Городской Округ Троицк, г. Троицк, Калужское шоссе, д. 4/1, стр. 6
Поверка
| Методика поверки / информация о поверке |
МП 360-024-2025 ГСИ. Нанотвердомеры TESTURION. Методика поверки.
(с 26.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98081-26: Описание типа
2026-98081-26.pdf
|
Скачать | 199.7 КБ | |
|
98081-26: Методика поверки
МП 360-024-2025
2026-mp98081-26.pdf
|
Скачать | 2.8 MБ |
Описание типа
Назначение
Нанотвердомеры TESTURION (далее - нанотвердомеры) предназначены для измерений твердости материалов по шкалам индентирования, металлов и сплавов по шкалам Виккерса и шкалам Кнупа и для измерений геометрических параметров топографии микро- и нанорельефа поверхности твёрдых тел.
Описание
Принцип действия нанотвердомеров основан:
- для шкал индентирования: на статическом вдавливании алмазного наконечника Берковича с совместным измерением перемещения наконечника и силы, прикладываемой к наконечнику;
- для шкал Виккерса: на статическом вдавливании наконечника - алмазной пирамиды Виккерса, с последующим измерением длин диагоналей восстановленного отпечатка;
- для шкал Кнупа: на статическом вдавливании наконечника - алмазной пирамиды Кнупа, с последующим измерением длины большей диагонали восстановленного отпечатка;
- измерение линейных размеров микро- и нано- рельефа поверхности твёрдых тел производится с помощью микроскопа сканирующего зондового (далее - СЗМ). Принцип действия в СЗМ реализуется посредством детектирования амплитуды и частоты колебаний зонда, меняющимися при взаимодействии зонда с поверхностью. Поддерживая с помощью системы обратной связи постоянную амплитуду или частоту колебаний зонда в процессе сканирования, регистрируют положение острия зонда, что позволяет получить изображение топографии поверхности из которого можно измерить линейные размеры её элементов.
Конструктивно нанотвердомеры состоят из несущей металлической рамы с установленными на ней модулями: для отображения поверхности на экране компьютера, для измерения твердости по шкалам индентирования, для измерения твёрдости по шкалам Виккерса и шкалам Кнупа, модулем СЗМ.
Серийный номер в виде обозначения, состоящего из арабских цифр, наносятся любым удобным технологическим способом на маркировочную табличку, закрепленную в месте, указанном на рисунке 1.
Пломбирование нанотвердомеров не предусмотрено.
Нанесение знака поверки на корпус нанотвердомеров не предусмотрено.

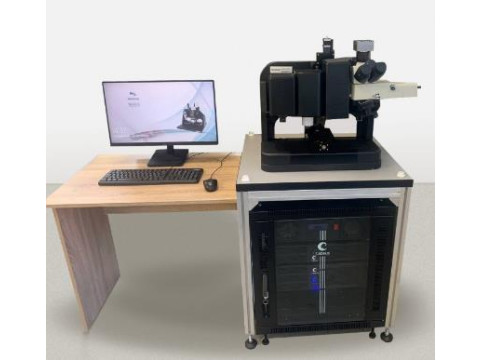

Общий вид нанотвердомеров с указанием места нанесения маркировочной таблички приведён на рисунке 1.
Место нанесения знака
утверждения типа
Место нанесения маркировочной таблички
Рисунок 1 - Общий вид нанотвердомеров TESTURION
Программное обеспечение
Программное обеспечение (далее - ПО) нанотвердомеров является метрологически значимым и используется для управления их работой, а также для визуального отображения, хранения и статистической обработки результатов измерений.
ПО является неизменным, возможность несанкционированного влияния на программное обеспечение и измерительную информацию отсутствует.
Влияние ПО нанотвердомеров учтено при нормировании метрологических характеристик.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | ||
|
Идентификационное наименование ПО |
Testurion Control |
Testurion Video |
Testurion Viewer |
|
Номер версии (идентификационный номер) ПО |
не ниже v.202 |
не ниже v.202 |
не ниже v.202 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
- |
- |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики нагрузок по шкалам индентирования
|
Диапазон испытательных нагрузок, мН |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
от 1 до 500 включ. |
±1 |
Таблица 3 - Метрологические характеристики нанотвердомеров по шкалам индентирования
|
Шкалы твердости |
Диапазон измерений твёрдости Hit |
Пределы допускаемой абсолютной погрешности измерений твёрдости |
Повторяемость показаний, Игт, не более |
|
Hit |
от 0,1 до 70 |
±0,1-Игт |
0,05 • Нгтср |
|
П р и м е ч а н и я: 1 Данные метрологические характеристики определены для максимальных глубин внедрения наконечника не менее 20 нм 2 Hit - приписанное число твёрдости по шкалам индентирования 3 Нггср - среднее арифметическое значение 15 измерений числа твердости 4 Числа твёрдости индентирования вычисляются в ГПа 5 Метрологические характеристики действительны для 15 измерений | |||
Таблица 4 - Метрологические характеристики испытательных нагрузок по шкалам Виккерса и Кнупа_______________________________________________________________________
|
Испытательные нагрузки, Н |
Пределы допускаемого относительного отклонения испытательных нагрузок, % |
|
0,09807; 0,2452; 0,4903; 0,9807 |
±1,5 |
|
1,961; 2,942; 4,903; 9,807, 19,61; 29,42; 49,03; 98,07; 196,1; 294,2; 490,4 |
±1,0 |
|
П р и м е ч а н и е: максимальная нагрузка для шкал Кнупа не превышает 19,61 Н | |
Таблица 5 - Метрологические характеристики нанотвердомеров по шкалам Виккерса
|
Диапазон измерений чисел твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV, (±) |
Размах чисел твёрдости HV, не более |
|
От 50 до 75 включ. |
HV20; HV30; HV50 |
3,0 |
2,4 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV0,2; HV0,3; HV0,5; HV1; HV2 |
3,0 |
2,9 | |
|
HV0,1 |
4,7 |
4,3 | |
|
HV0,05 |
6,2 |
5,8 | |
|
HV0,01; HV0,025 |
7,8 |
7,2 | |
|
Св. 75 до 125 включ. |
HV20; HV30; HV50 |
3,0 |
3,0 |
|
HV3; HV5; HV10 |
3,0 |
3,0 | |
|
HV1; HV2 |
3 |
3 | |
|
HV0,2; HV0,3; HV0,5 |
4 |
4 | |
|
HV0,1 |
6 |
6 | |
|
HV0,05 |
8 |
8 | |
|
HV0,01; HV0,025 |
10 |
10 | |
|
Св. 125 до 250 включ. |
HV20; HV30; HV50 |
6,0 |
7,0 |
|
HV3; HV5; HV10 |
8,0 |
10,0 | |
|
HV1; HV2 |
9 |
8 | |
|
HV0,3; HV0,5 |
12 |
10 | |
|
HV0,2 |
16 |
10 | |
|
HV0,1 |
18 |
15 | |
|
HV0,05 |
20 |
19 | |
|
HV0,01; HV0,025 |
20 |
20 |
Продолжение таблицы 5
|
Диапазон измерений чисел твёрдости HV |
Шкалы |
Пределы допускаемых абсолютных погрешностей HV, (±) |
Размах чисел твёрдости HV, не более |
|
Св. 250 до 350 включ. |
HV30; HV50 |
7,0 |
7,0 |
|
HV20 |
10,0 |
10,0 | |
|
HV3; HV5; HV10 |
11,0 |
11,0 | |
|
HV1; HV2 |
13 |
13 | |
|
HV0,2; HV0,3; HV0,5 |
17 |
15 | |
|
HV0,1 |
25 |
22 | |
|
HV0,05 |
32 |
29 | |
|
HV0,01; HV0,025 |
33 |
30 | |
|
Св. 350 до 525 включ. |
HV30; HV50 |
10,0 |
10,0 |
|
HV3; HV5; HV10; HV20 |
15,5 |
15,5 | |
|
HV1; HV2 |
21 |
19 | |
|
HV0,2; HV0,3; HV0,5 |
25 |
22 | |
|
HV0,1 |
36 |
33 | |
|
HV0,05 |
47 |
43 | |
|
Св. 525 до 650 включ. |
HV30; HV50 |
13,0 |
13,0 |
|
HV3; HV5; HV10; HV20 |
19,0 |
19,0 | |
|
HV1; HV2 |
24 |
22 | |
|
HV0,2; HV0,3; HV0,5 |
30 |
26 | |
|
HV0,1 |
45 |
39 | |
|
Св. 650 до 750 включ. |
HV30; HV50 |
15,0 |
15,0 |
|
HV5; HV10; HV20 |
22,0 |
22,0 | |
|
HV1; HV2; HV 3 |
30 |
25 | |
|
HV0,2; HV0,3; HV0,5 |
35 |
30 | |
|
HV0,1 |
50 |
45 | |
|
Св. 750 до 850 включ. |
HV30; HV50 |
17,0 |
19,0 |
|
HV5; HV10; HV20 |
25,0 |
25,0 | |
|
HV1; HV2; HV3 |
35 |
31 | |
|
HV0,2; HV0,3; HV0,5 |
50 |
40 | |
|
HV0,1 |
70 |
60 | |
|
Св. 850 до 1000 включ. |
HV30; HV50 |
20,0 |
20,0 |
|
HV10; HV20 |
30,0 |
30,0 | |
|
HV3; HV5 |
40,0 |
38,0 | |
|
HV1; HV2 |
45 |
36 | |
|
HV0,2; HV0,3; HV0,5 |
60 |
45 | |
|
Св. 1000 до 1250 включ. |
HV30; HV50 |
24,0 |
24,0 |
|
HV20; HV10 |
35,0 |
35,0 | |
|
HV3; HV5 |
45,0 |
52,0 | |
|
HV1; HV2 |
60 |
58 | |
|
HV0,5 |
70 |
66 | |
|
Св. 1250 до 1500 включ |
HV30; HV50; |
26,0 |
26,0 |
|
HV10; HV20 |
39,0 |
39,0 | |
|
HV3; HV5; |
65,0 |
65,0 | |
|
HV1; HV2 |
70 |
60 | |
|
HV0,5 |
78 |
72 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 6 - Метрологические характеристики нанотвердомеров по шкалам Кнупа
|
Диапазон измерений чисел твёрдости HK |
Шкалы |
Пределы допускаемых абсолютных погрешностей HK (±) |
Размах чисел твёрдости HK, не более |
|
От 17 до 150 включ. |
HK0,5; HK1; HK2 |
10,4 |
10,4 |
|
HK0,1; HK0,2; HK0,3 |
11,6 |
11,6 | |
|
HK0,025; HK 0,05 |
12,8 |
12,8 | |
|
HK0,01 |
14,0 |
14,0 | |
|
Св. 150 до 350 включ. |
HK0,5; HK1; HK2 |
26,0 |
26,0 |
|
HK0,1; HK0,2; HK0,3 |
27,0 |
27,0 | |
|
HK0,025; HK 0,05 |
28,4 |
28,4 | |
|
HK0,01 |
29,8 |
29,8 | |
|
Св. 350 до 650 включ. |
HK0,5; HK1; HK2 |
39,0 |
39,0 |
|
HK0,1; HK0,2; HK0,3 |
42,0 |
42,0 | |
|
HK0,025; HK 0,05 |
45,4 |
45,4 | |
|
Св. 650 до 800 включ. |
HK0,5; HK1; HK2 |
44,2 |
44,2 |
|
HK0,1; HK0,2; HK0,3 |
46,8 |
46,8 | |
|
Св. 800 до 1000 включ. |
HK0,5; HK1; HK2 |
65,0 |
65,0 |
|
HK0,1; HK0,2; HK0,3 |
80,6 |
80,6 | |
|
Св. 1000 до 1500 включ. |
HK0,5; HK1; HK2 |
83,2 |
83,2 |
|
HK0,1; HK0,2; HK0,3 |
130,0 |
130,0 |
П р и м е ч а н и е - метрологические характеристики действительны для 5 измерений
Таблица 7 - Метрологические характеристики микроскопа сканирующего зондового
|
Измеряемый параметр |
Диапазон измерений, мкм |
Пределы абсолютной погрешности измерений, мкм |
|
Геометрическая длина |
От 0,020 до 90 |
± (0,08 L + 0,004) |
|
П р и м е ч а н и е - L - измеряемая длина в мкм | ||
аблица 8 -Технические характеристики нанотвердомеров
|
Наименование характеристики |
Значение |
|
Условия эксплуатации | |
|
температура окружающего воздуха, °С |
от +18 до +30 |
|
относительная влажность окружающего воздуха, %, не более |
50 |
|
Параметры электрического питания | |
|
напряжение переменного тока частотой 50 Гц, В |
от 207 до 253 |
|
частота переменного тока, Гц |
от 49,5 до 50,5 |
|
Габаритные размеры, мм, не более | |
|
длина |
700 |
|
ширина |
800 |
|
высота |
1700 |
|
Масса, кг, не более |
200 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Знак утверждения типа наносится на корпус нанотвердомеров любым удобным технологическим способом.
Комплектность
Таблица 9 - Комплектность нанотвердомеров
|
Наименование |
Обозначение |
Количество |
|
Нанотвердомер в составе - несущая рама - модуль нанотвердомера - модуль твердомера Виккерса и Кнупа* - модуль для отображения поверхности на экране компьютера * - модуль сканирующего зондового микроскопа * |
TESTURION |
1 шт. 1 шт. 1 шт. 1шт. 1 шт. 1 шт. |
|
Персональный компьютер |
- |
1 шт. |
|
Блок электроники |
- |
1 шт. |
|
Руководство по эксплуатации |
TESTURION НПТФ.441118.001 РЭ |
1 экз. |
|
* В соответствии с заказом | ||
Сведения о методах измерений
приведены в документе: TESTURION НПТФ.441118.001 РЭ «Нанотвердомеры TESTURION. Руководство по эксплуатации», глава 7 «Процедура измерений», глава 12 «Процедура измерений», глава 13 «Сканирующий зондовый микроскоп».
Нормативные документы
ГОСТ Р ИСО 6507-1-2007 Металлы и сплавы. Измерение твёрдости по Виккерсу. Часть 1 Метод измерения
ГОСТ Р 8.748-2011 Государственная система обеспечения единства измерений. Металлы и сплавы. Измерение твердости и других характеристик материалов при инструментальном индентировании. Часть 1. Метод испытаний
ГОСТ Р ИСО 4545-1-2015 Материалы металлические. Определение твердости по Кнупу. Часть 1. Метод испытания
ГОСТ Р 8.907-2015 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений твердости по шкалам Мартенса и шкалам индентирования
Приказ Росстандарта от 14.08.2024 № 1898 «Об утверждении Государственной поверочной схемы для средств измерений твёрдости по шкалам Виккерса и шкалам Кнупа»
Нанотвердомеры TESTURION. Технические условия. НПТФ.441118.001 ТУ
