Косы термометрические цифровые ТКЦ
| Номер в ГРСИ РФ: | 98089-26 |
|---|---|
| Категория: | Термометры |
| Производитель / заявитель: | ООО "Приборы для испытаний грунтов", г.Москва |
Косы термометрические цифровые ТКЦ (далее - термокосы) предназначены для измерений температуры грунтов в сухих и сырых скважинах глубиной до 500 м в процессе проведения полевых и стационарных исследований температурного режима грунтов в ходе проведения инженерно-геокриологических (мерзлотных) исследований и геотехнического мониторинга при градостроительной деятельности, а также на опытных площадках, предназначенных для стационарных наблюдений.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98089-26 | ||||||||||||
| Действует | по 26.03.2031 | ||||||||||||
| Наименование | Косы термометрические цифровые | ||||||||||||
| Модель | ТКЦ | ||||||||||||
| Модификации |
ТКЦ-AA/BB/CC/D/E Н Р, где ТКЦ - Обозначение термокосы AA - Длина выноса, м BB - Длина рабочей части термокосы, м CC - Количество датчиков, шт D - Тип исполнения E - Тип разъема Н - Указывается только для исполнения без утяжелителя (определяется при заказе изделия, указываются в паспорте изделия) Р - Указывается только для исполнения с расширенным температурным диапазоном эксплуатации (для исполнения с базовым температурным диапазоном эксплуатации – не указывается) На испытания представлены: ТКЦ-1/10/10/1/1 ТКЦ-2/15/15/2/1/Р |
||||||||||||
| Приказы |
№593 от
26.03.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 23cec3d9-bd9c-c0df-d01d-b83311ce530b | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО «ПИГ», РОССИЯ, 105484, г. Москва, ул. 16-я Парковая, д. 30, этаж 5, пом. I, комн. 8
Поверка
| Методика поверки / информация о поверке |
РТ-МП-27-207-2026 ГСИ. Косы термометрические цифровые ТКЦ. Методика поверки.
(с 26.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
5 лет
4 года
для улучшенного исполнения
|
| Зарегистрировано поверок | |
| Актуальность информации | 03.05.2026 |
Поверители
Скачать
|
98089-26: Описание типа
2026-98089-26.pdf
Файл устарел
|
Скачать | 230.6 КБ | |
|
98089-26: Методика поверки
РТ-МП-27-207-2026
2026-mp98089-26.pdf
Файл устарел
|
Скачать | 1.1 MБ | |
|
98089-26: Описание типа
2026-98089-26-1.pdf
|
Скачать | 230.6 КБ | |
|
98089-26: Методика поверки
РТ-МП-27-207-2026
2026-mp98089-26-1.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Косы термометрические цифровые ТКЦ (далее - термокосы) предназначены для измерений температуры грунтов в сухих и сырых скважинах глубиной до 500 м в процессе проведения полевых и стационарных исследований температурного режима грунтов в ходе проведения инженерно-геокриологических (мерзлотных) исследований и геотехнического мониторинга при градостроительной деятельности, а также на опытных площадках, предназначенных для стационарных наблюдений.
Описание
Принцип действия термокос основан на преобразовании температуры, воздействующей на цифровые датчики, в цифровой код при помощи встроенных в каждый датчик преобразователей.
Термокосы представляют собой цепочку датчиков температуры, соединенных общим кабелем в гирлянду (или несколько гирлянд), оснащенную разъемом для подсоединения любых совместимых приборов (контроллеров, считывателей, терминалов сбора данных, преобразователей интерфейса и т.д.) или компьютера.
Обмен данных между термокосой и внешними устройствами производится по последовательному интерфейсу.
Цифровые датчики температуры в защитных оболочках распределены по длине рабочей части термокосы. Шаг расположения датчиков температуры по длине кабеля (провода) термокосы соответствует требованиям, приведенным в ГОСТ 25358-2024 или определяется заказом (опционально). Места спаек термокосы электро- и гидроизолированы.
Термокосы имеют исполнения, отличающиеся длиной, количеством датчиков температуры и вариантами их расположения в термокосе, расстоянием между «нулевым» уровнем и разъемом, наличием утяжелителя. Дополнительно термокоса может комплектоваться тросиком, крышкой - заглушкой, разъемными дисками диафрагмами.
Структура и расшифровка условного обозначения термокос ТКЦ приведена на рисунке 1 и в таблице 1.
ТКЦ - AA / BB / CC / D / E Н Р
1 2 3 4 5 6 7 8
Рисунок 1 - Структура условного обозначения термокос ТКЦ
|
Таблица 1 - |
Расшифровка структуры условного обозначения термокосы | |
|
Позиция |
Значение |
Описание |
|
1 |
ТКЦ |
Обозначение термокосы |
|
2 |
(*) |
Длина выноса, м |
|
3 |
(**) |
Длина рабочей части термокосы, м |
|
4 |
(**) |
Количество датчиков, шт |
|
5 |
1 2 |
Тип исполнения: - базовое исполнение (по ГОСТ 25358-2024) - улучшенное исполнение |
|
6 |
1 2...9 |
Тип разъема: - базовый разъем - разъем, отличный от базового (определяется при заказе изделия, указывается в паспорте изделия) |
|
7 |
Н |
Указывается только для исполнения без утяжелителя (определяется при заказе изделия, указываются в паспорте изделия) |
|
8 |
P |
Указывается только для исполнения с расширенным температурным диапазоном эксплуатации (для исполнения с базовым температурным диапазоном эксплуатации - не указывается) |
|
Примечания: (*) ( ) - в соответствии с заказом; ( ) - информация приведена в таблице 3. В случае базовой модификации (D=1, E=1, с утяжелителем, базовый температурный диапазон эксплуатации) допускается не указывать значения параметров D, E, а также Н и Р при маркировке и заказе. По согласованию с заказчиком допускается не указывать при маркировке и заказе значения параметров D, E, а также Н и Р. Допускается в маркировке вместо знака «/» (обратная косая черта) применять знак «.»(точка). | ||
Нанесение знака поверки на термокосы не предусмотрено.
Заводской номер в виде цифрового или буквенно-цифрового кода, состоящего из арабских цифр или арабских цифр и букв латинского алфавита, наносится любым технологическим способом на маркировочную табличку (этикетку), закрепляемую на защитную оболочку кабеля/провода термокосы, или на разъем термокосы, или на шильдик.

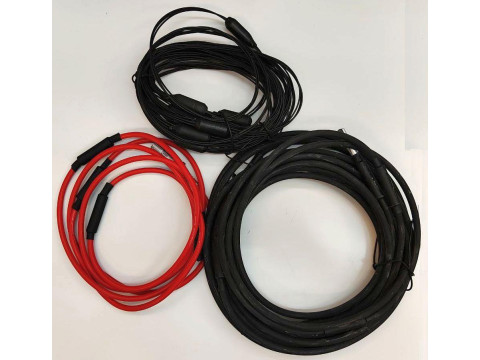

Общий вид термокос представлен на рисунке 2.

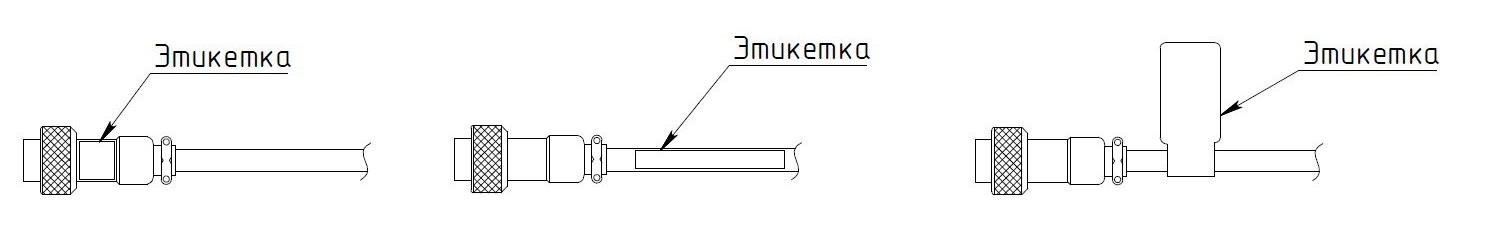

Варианты размещения маркировки термокос и мест нанесения заводского номера представлены на рисунке 3.
Рисунок 2 - Общий вид термокос ТКЦ
На провод/кабель
На табличку/шильдик
На разъем
Рисунок 3 - Варианты размещения маркировки термокос ТКЦ и мест нанесения заводского номера
Пломбировка от несанкционированного доступа не предусмотрена
Программное обеспечение
Программное обеспечение (ПО) состоит только из встроенного, метрологически значимого, ПО в запоминающем устройстве термокосы ТКЦ.
Идентификационные данные ПО - недоступны.
Уровень защиты внутреннего (встроенного) ПО, от преднамеренного и не преднамеренного доступа соответствует уровню «высокий» по рекомендации по метрологии Р 50.2.077-2014.
Технические характеристики
Метрологические и технические характеристики термокос приведены в таблицах 2-4.
Показатели надежности приведены в таблице 5.
аблица 2 - Метрологические характеристики базового исполнения
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности, °С: | |
|
- в диапазоне измерений от -50 °С до -10 °С не включ. |
±0,3 |
|
- в диапазоне измерений от -10 °С до -3 °С не включ. |
±0,2 |
|
- в диапазоне измерений от -3 °С до +3 °С включ. |
±0,1 |
|
- в диапазоне измерений св. +3 °С до +10 °С включ. |
±0,2 |
|
- в диапазоне измерений св. +10 °С до +50 °С |
±0,3 |
аблица 3 - Метрологические характеристики улучшенного исполнения
|
Наименование характеристики |
Значение |
|
Диапазон измерений температуры, °С |
от -50 до +50 |
|
Пределы допускаемой абсолютной погрешности, °С: - в диапазоне измерений от -50 °С до -30 °С не включ. |
±0,2 |
|
- в диапазоне измерений от -30 °С до +30 °С включ. |
±0,1 |
|
- в диапазоне измерений св. +30 °С до +50 °С |
±0,2 |
|
Таблица 4 - Технические характеристики | |
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: а) для исполнения с базовым температурным диапазоном эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, % б) для исполнения с расширенным температурным диапазоном эксплуатации - температура окружающей среды, °С - относительная влажность воздуха, % |
от -50 до +50 до 95 от -60 до +85 до 95 |
|
Дискретность показаний, °С |
0,01 |
|
Длина термокосы, м, не более |
500 |
|
Количество датчиков |
от 1 до 250 |
Таблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
100000 |
|
Средний срок службы, лет, не менее |
15 |
Знак утверждения типа
наносится на титульный лист Паспорта и Руководства по эксплуатации типографским способом.
Комплектность
аблица 6 - Комплектность поставки
|
Наименование |
Обозначение |
Количество |
|
Термометрическая коса цифровая ТКЦ |
в соответствии с заказом |
от 1 шт., в соответствии с заказом |
|
Руководство по эксплуатации |
ТКЦ.4211.РЭ |
1 экз.1) |
|
Паспорт |
ТКЦ.4211.ПС |
1 экз. |
|
Совместимый прибор |
- |
По дополнительному заказу |
|
1) - Один экземпляр на партию | ||
Сведения о методах измерений
приведены в разделе 5 «Подготовка к работе и порядок работы» руководства по эксплуатации ТКЦ.4211.РЭ.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственной поверочной схемы для средств измерений температуры»
ГОСТ 25358-2024 «Грунты. Метод полевого определения температуры»
ТУ 4211-001-05171686-2026 «Косы термометрические цифровые ТКЦ. Технические условия»
