Автотопливозаправщики АТЗ
| Номер в ГРСИ РФ: | 98094-26 |
|---|---|
| Производитель / заявитель: | ООО "НПО "Вектор", г.Миасс |
|
98094-26: Описание типа
2026-98094-26.pdf
|
Скачать | 168.7 КБ |
Автотопливозаправщики АТЗ (далее - АТЗ) предназначены для измерений объема светлых нефтепродуктов.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98094-26 | |||||||||
| Действует | по 25.03.2031 | |||||||||
| Наименование | Автотопливозаправщики | |||||||||
| Модель | АТЗ | |||||||||
| Модификации |
АТЗ-8-4320 АТЗ-10-43118 |
|||||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | e17eedf1-4783-a0b4-de5c-0b44725761ac | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «НПО «ВЕКТОР», РОССИЯ, Россия, 456440, Челябинская обл., г. Чебаркуль, ул. Суворова, д. 17
Поверка
| Методика поверки / информация о поверке |
ГОСТ 8.600-2011 ГСИ. Автоцистерны для жидких нефтепродуктов. Методика поверки
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98094-26: Описание типа
2026-98094-26.pdf
|
Скачать | 168.7 КБ |
Описание типа
Назначение
Автотопливозаправщики АТЗ (далее - АТЗ) предназначены для измерений объема светлых нефтепродуктов.
Описание
Принцип действия АТЗ основан на заполнении их светлым нефтепродуктом до указателя уровня налива, соответствующего определенному объему нефтепродукта. Слив нефтепродукта производится самотеком или при помощи насоса.
АТЗ являются транспортными мерами полной вместимости.
АТЗ представляют собой сварную цистерну чемоданного сечения, смонтированную на базе автомобильного шасси.
Корпус цистерны изготовлен из листовой углеродистой стали и усилен внутри перегородками, выполняющими так же роль поперечных волнорезов.
Цистерна состоит из одной или нескольких секций, которые могут иметь разную номинальную вместимость. В верхней части каждой секции цистерны приварена горловина с указателем уровня налива в виде металлического уголка, заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры.
На цистерне имеется площадка обслуживания с противоскользящей поверхностью в зоне обслуживания горловины. Для подъема на площадку обслуживания служит лестница.
АТЗ оснащаются узлом выдачи топлива, который состоит из фильтра тонкой очистки, счетчика жидкости СЖ (рег. № 59916-15) моделей СЖ-ППО-25 или СЖ-ППО-40, предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).
Электрооборудование АТЗ состоит из системы световой сигнализации и наружного освещения. АТЗ снабжается противопожарными средствами: огнетушитель, ящик для песка, заземляющее устройство, цепь походного заземления.
АТЗ изготавливаются в двух модификациях, отличающихся номинальной вместимостью и автомобильным шасси: АТЗ-8-4320 и АТЗ-10-43118.
Заводской номер АТЗ, состоящий из арабских цифр, наносятся ударным способом на табличку, расположенную на переднем расширительном коробе.
Пломбирование АТЗ для защиты от несанкционированного изменения положения указателя уровня налива осуществляется с помощью заклепки, проходящей через стенку горловины и указатель уровня налива, на которую давлением ударного клейма (плашки) наносится знак поверки.
Кабина транспортного средства и цистерна окрашиваются в цвета по заказу заказчика (цвет может отличаться от цвета, приведенного на рисунках 1, 2).

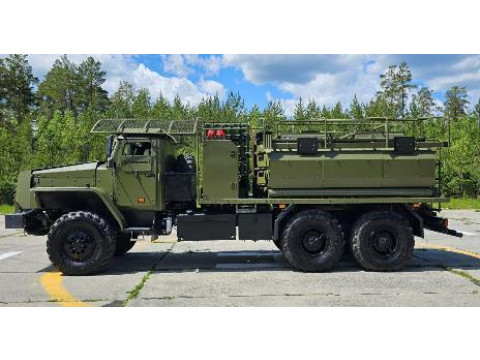

Рисунок 1 - Общий вид АТЗ-8-4320

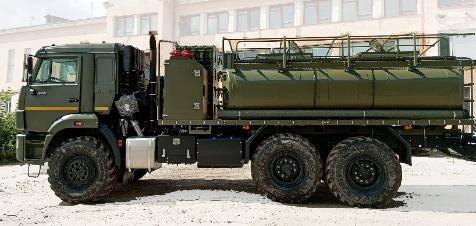

Рисунок 2 - Общий вид АТЗ-10-43118
Место нанесения знака утверждения типа
Место нанесения заводского номера
Место нанесения знака поверки

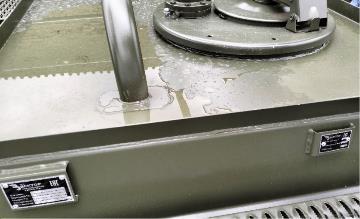

Рисунок 3 - Место расположения информационной таблички и место нанесения знака поверки
Рисунок 4 - Схема пломбировки от несанкционированного изменения положения указателя уровня налива в горловине цистерны
Заклепка
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальная вместимость цистерны, м3: - АТЗ-8-4320 - АТЗ-10-43118 |
8 10 |
|
Номинальная вместимость секции 1), м3, не менее |
2 |
|
Пределы допускаемой относительной погрешности, % |
±0,4 |
|
1) Фактическое значение указывается в формуляре. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Количество секций, штук 1) | |
|
- АТЗ-8-4320 |
от 1 до 4 |
|
- АТЗ-10-43118 |
от 1 до 5 |
|
Температура окружающей среды, °С |
от -40 до +40 |
|
Габаритные размеры АТЗ-8-4320, мм, не более: | |
|
- длина |
10200 |
|
- ширина |
2550 |
|
- высота |
3950 |
|
Габаритные размеры АТЗ-10-43118, мм, не более: | |
|
- длина |
10200 |
|
- ширина |
2550 |
|
- высота |
3700 |
|
Полная масса транспортного средства, кг, не более |
25000 |
|
Масса снаряженного транспортного средства, кг, не более: | |
|
- АТЗ-8-4320 |
11570 |
|
- АТЗ-10-43118 |
11890 |
|
1) Фактическое значение указывается в формуляре. |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
10 |
Знак утверждения типа
наносится на табличку, расположенную на переднем расширительном коробе, методом печати и на титульные листы руководства по эксплуатации и формуляра типографским способом.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Автотопливозаправщик |
АТЗ |
1 |
|
Руководство по эксплуатации |
АТЗ-8-4320 РЭ, АТЗ-10-43118 РЭ1) |
1 |
|
Формуляр |
АТЗ-8-4320 ФО, АТЗ-10-118 ФО1) |
1 |
|
1) В зависимости от модификации. | ||
Сведения о методах измерений
приведены в пункте 1.1 «Назначение автотопливозаправщика» руководств по эксплуатации АТЗ-8-4320 РЭ и АТЗ-10-43118 РЭ.
Нормативные документы
Приказ Росстандарта от 26.09.2022 № 2356 Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости;
ТУ 20.10.59-004-45985-2019 «Автоцистерны и автотопливозаправщики. Технические условия».
