Спектрометры рамановские портативные
| Номер в ГРСИ РФ: | 98095-26 |
|---|---|
| Категория: | Спектрометры |
| Производитель / заявитель: | ООО «ФОТОН-БИО»,г. Черноголовка |
Спектрометры рамановские портативные (далее - спектрометры) предназначены для измерений содержания органических и неорганических веществ по спектрам комбинационного рассеяния в жидких или твердых образцах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98095-26 | |||||||||||||||
| Действует | по 25.03.2031 | |||||||||||||||
| Наименование | Спектрометры рамановские портативные | |||||||||||||||
| Модификации |
RL532 RL638 RL785 RL1064 |
|||||||||||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | f5521594-4dc0-038b-4889-7acdd51b8627 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «ФОТОН-БИО», РОССИЯ, 142432, Московская обл., г.о. Черноголовка, г. Черноголовка, ул. Коммунальная, д. 3, помещ. 11, 12, 15, 16
Поверка
| Методика поверки / информация о поверке |
МП 034.Д4-25 ГСИ. Спектрометры рамановские портативные. Методика поверки
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98095-26: Описание типа
2026-98095-26.pdf
|
Скачать | 130.3 КБ | |
|
98095-26: Методика поверки
МП 034.Д4-25
2026-mp98095-26.pdf
|
Скачать | 2.5 MБ |
Описание типа
Назначение
Спектрометры рамановские портативные (далее - спектрометры) предназначены для измерений содержания органических и неорганических веществ по спектрам комбинационного рассеяния в жидких или твердых образцах.
Описание
Принцип действия спектрометров основан на том, что при освещении образца монохроматическим излучением в спектре рассеянного излучения появляются частоты, смещенные относительно возбуждающей линии. Этот дополнительный спектр соответствует колебательно-вращательным переходам в молекулах исследуемого вещества и называется спектром комбинационного рассеяния или рамановским спектром.
Конструктивно средство измерений выполнено в виде настольного прибора. Исследуемый образец подвергается воздействию лазерного излучения видимого диапазона с длиной волны 532, 638, 785 или 1064 нм, в зависимости от модификации спектрометра, производится сбор рассеянного излучения от исследуемого образца и спектральный анализ этого излучения. Спектрометр состоит из лазерного источника излучения, спектрометра типа Czerny-Turner, системы сбора, фильтрации и анализа рассеянного излучения. Прибор оснащен малошумящим многоканальным детектором-анализатором (ПЗС-линейкой) для регистрации амплитудных и спектральных характеристик рассеянного излучения. Анализ полученного спектра осуществляется с помощью программного обеспечения (далее - ПО), установленного на персональном компьютере (далее - ПК). Спектрометры могут быть оснащены функцией охлаждения детектора и лазера.
Спектрометры выпускаются в четырех модификациях, отличающихся длиной волны источника лазерного излучения, спектральным диапазоном измерений волновых чисел, спектральным диапазоном показаний волновых чисел, спектральным разрешением, максимальной мощностью излучения, внешним видом:
RL532 - оснащен источником лазерного излучения с длиной волны 532 нм;
RL638 - оснащен источником лазерного излучения с длиной волны 638 нм;
RL785 - оснащен источником лазерного излучения с длиной волны 785 нм;
RL1064 - оснащен источником лазерного излучения с длиной волны 1064 нм.
Пломбирование спектрометров не предусмотрено.
Серийный номер в виде буквенно-цифрового обозначения наносится методом гравировки на идентификационную табличку, расположенную на задней поверхности корпуса спектрометров.

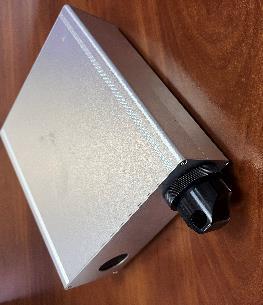

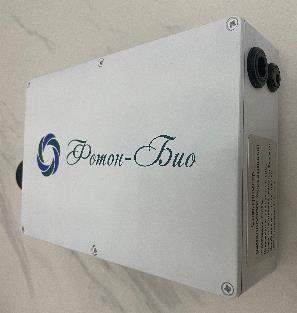

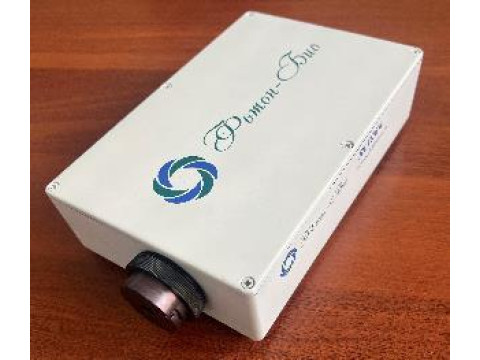

Общий вид и схема маркировки спектрометров представлены на рисунке 1.
Нанесение знака поверки на спектрометры не предусмотрено.
Модификация RL785
Модификации RL532, RL638, RL1064
Рисунок 1 - Общий вид и схема маркировки спектрометра
Программное обеспечение
Спектрометры имеют автономное ПО, установленное на ПК, которое содержит функции для управления спектрометром, настройки параметров измерений, проверки рабочего состояния прибора, обработки и сохранения результатов измерений.
ПО разделено на две части:
- метрологически значимая часть ПО прошита в памяти микроконтроллера спектрометров;
- интерфейсная часть ПО запускается на ПК и служит для отображения, обработки и сохранения результатов измерений.
Для спектрометров при наличии или отсутствии функции охлаждения детектора и лазера используются различные ПО.
Идентификационные данные ПО указаны в таблице 1.
Уровень защиты ПО «средний» в соответствии с Р 50.2.077-2014.
Таблица 1 - Идентификационные данные (признаки) ПО
|
Идентификационные данные (признаки) |
Значение | |||
|
RL532 |
RL638 |
RL785 |
RL1064 | |
|
Идентификационное наименование ПО: - при отсутствии у спектрометра функции охлаждения детектора и лазера - при наличии у спектрометра функции охлаждения детектора и лазера |
EnSpectr PhotSpec | |||
|
Номер версии (идентификационный номер) ПО, не ниже: - EnSpectr - PhotSpec |
2.7.0.3704 1.3.9264.28500 | |||
|
Цифровой идентификатор ПО |
- | |||
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение | |||
|
RL532 |
RL638 |
RL785 |
RL1064 | |
|
Спектральный диапазон измерений ______ ____ -1 волновых чисел, см |
от 200 до 3000 |
от 380 до 3000 |
от 200 до 2300 |
от 200 до 1800 |
|
Пределы допускаемой абсолютной погрешности измерений волновых ____ -1 чисел, см 1 |
±2,5 |
±2,5 |
±3,5 |
±4,0 |
|
Таблица 3 - Основные технические характе |
ристики | |||
|
Наименование характеристики |
Значение | |||
|
RL532 |
RL638 |
RL785 |
RL1064 | |
|
Спектральный диапазон показаний _______ ____ -1 волновых чисел, см 1 |
от 150 до 4000 |
от 200 до 4000 |
от 200 до 3100 |
от 200 до 1800 |
|
Спектральное разрешение, см-1, не более |
6 |
6 |
9 |
10 |
|
Максимальная мощность лазерного излучения, мВт, не менее |
35 |
100 |
150 |
200 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
300 200 80 | |||
|
Масса, кг, не более |
4 | |||
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
220±22 50 | |||
|
Потребляемая мощность, В^А, не более |
150 | |||
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, %, не более - атмосферное давление, кПа |
от +15 до +35 80 от 97 до 105 | |||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
3 |
|
Средняя наработка на отказ, ч, не менее |
1500 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
№№ п/п |
Наименование |
Обозначение |
Количество |
|
1 |
Спектрометр рамановский портативный |
RL532/ RL638/ RL785/ RL1064 |
1 шт. |
|
2 |
Адаптер питания |
- |
1 шт. |
|
3 |
Провод USB |
- |
1 шт. |
|
4 |
Комплект насадок |
- |
1 комплект |
|
5 |
ПО для управления с установочными драйверами на флеш-диске |
- |
1 шт. |
|
6 |
Кейс |
- |
1 шт. |
|
7 |
Защитные очки, блокирующие лазерное излучение1) |
- |
1 шт. |
|
8 |
Руководство по эксплуатации |
RL.26.51.53.150.001 РЭ |
1 экз. |
|
1) - поставляется по требованию заказчика | |||
Сведения о методах измерений
приведены в главе 3 «Эксплуатация прибора» документа RL.26.51.53.150.001 РЭ
«Спектрометры рамановские портативные. Руководство по эксплуатации».
Нормативные документы
ТУ 26.51.53-002-32427177-2021 Спектрометры рамановские портативные. Технические условия.
Другие Спектрометры
