Машина испытательная универсальная WDW-50E
| Номер в ГРСИ РФ: | 98104-26 |
|---|---|
| Производитель / заявитель: | Фирма "Beijing TIME High Technology Ltd.", Китай |
Машина испытательная универсальная WDW-50E (далее - машина) предназначена для измерений силы и определения параметров прочности материалов и изделий при статическом растяжении и сжатии
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98104-26 | ||||||
| Наименование | Машина испытательная универсальная | ||||||
| Модель | WDW-50E | ||||||
| Приказы |
№575 от
25.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | fde1db0a-502e-0974-4413-e854cc7e59fc | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Фирма «Beijing TIME High Technology Ltd.», КИТАЙ, 28# Shangdi West Road, Haidian District, Beijing 100085
Поверка
| Методика поверки / информация о поверке |
МП 5.7-0400-2025 ГСИ. Машина испытательная универсальная WDW-50E. Методика поверки.
(с 25.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98104-26: Описание типа
2026-98104-26.pdf
|
Скачать | 142.6 КБ | |
|
98104-26: Методика поверки
МП 5.7-0400-2025
2026-mp98104-26.pdf
|
Скачать | 868.4 КБ |
Описание типа
Назначение
Машина испытательная универсальная WDW-50E (далее - машина) предназначена для измерений силы и определения параметров прочности материалов и изделий при статическом растяжении и сжатии
Описание
Принцип действия машины испытательной универсальной WDW-50E основан на преобразовании тензометрическим датчиком силы нагрузки, приложенной к испытываемому образцу, в электрический сигнал, изменяющийся пропорционально этой нагрузке.
Машина испытательная универсальная WDW-50E имеет электромеханический сервопривод, работающий на переменном токе, и компьютерную систему управления и обработки результатов измерений. Двухканальный цифровой усилитель и контроллер позволяют осуществлять автоматический контроль связью за нагрузкой, деформацией и перемещением траверсы. Измеряемые параметры обрабатываются компьютером и выводятся на экран его монитора.
Конструктивно машина испытательная универсальная WDW-50E состоит из основания, нагружающего устройства и системы управления и обработки результатов. Нагружающее устройство представляет собой закрепленную на основании силовую раму с двумя колоннами, двумя ходовыми винтами и подвижной траверсой, на которой закреплён датчик силы.
Система управления и обработки результатов состоит из блока управления, размещенного снизу основания и закрытого металлического крышками, и платы контроллера, устанавливаемого внутри системного блока компьютера.
Нанесение знака поверки на машину не предусмотрено. Заводской номер, обеспечивающий идентификацию машины в виде цифрового обозначения, состоящий из арабских цифр, нанесен на маркировочную табличку (шильд) методом наклейки, установленную на корпусе машины. Заводской номер машины - 102515.
Общий вид машины и маркировочной таблички с указанием места нанесения заводского номера приведен на рисунках 1 и 2. Пломбирование машин не предусмотрено.
Место нанесения заводского номера
Место нанесения знака утверждения типа
31 ^-Jwnw-SOE I Model
Й} F : F102515 Serial No.
€’1Ш II
Microcomputer Controlled Electronic Universal Testing Machine 11
Beijing Time High Technology Ltd.
ft 1ft Grade
iBr НЖ: 20Z5-05
Date
Место нанесения маркировочной таблички

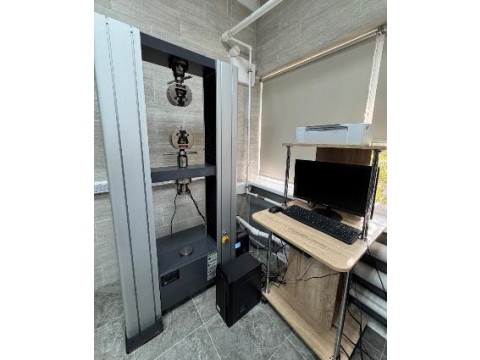

Рисунок 1- Общий вид машины и маркировочной таблички с указанием места нанесения заводского номера
Программное обеспечение
Программное обеспечение (далее - ПО) испытательной машины - внешнее. ПО устанавливается на персональный компьютер, под управление операционной системы Windows. ПО является целиком метрологически значимым.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014.
Т а б л и ц а 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
FastTest |
|
Номер версии (идентификационный номер ПО) |
V1.2.5 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
_ |
Технические характеристики
Т а б л и ц а 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Наибольшая предельная нагрузка, кН |
50 |
|
Пределы допускаемой относительной погрешности силоизмерителя, % |
± 1,0 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение питания переменного тока, В - частота переменного тока, Гц |
от 198 до 242 от 49 до 51 |
|
Масса, кг, не более |
550 |
|
Габаритные размеры, мм, не более: - длина - ширина - высота |
580 868 1836 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +25 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч |
1000 |
Знак утверждения типа
нанесен на маркировочную табличку и на титульный лист инструкции по эксплуатации типографским способом.
Комплектность
Таблица 5- Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Машина испытательная универсальная |
WDW-50E |
1 шт. |
|
Персональный компьютер |
_ |
1 шт. |
|
Программное обеспечение |
_ |
1 шт. |
|
Принтер |
_ |
1 шт. |
|
Руководство по эксплуатации. Паспорт |
_ |
1 экз. |
Сведения о методах измерений
приведены в разделе 4 «Устройство и принцип работы изделия и составных частей» руководства по эксплуатации.
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом Федерального агентства по техническому регулированию и метрологии от 22 октября 2019 г. № 2498.
