Преобразователи измерительные частоты переменного тока Е858

Назначение:

Преобразователи измерительные частоты переменного тока Е858 (в дальнейшем ИП) предназначены для линейного преобразования частоты переменного тока в аналоговый унифицированный электрический сигнал силы постоянного тока.

ИП применяют для контроля параметров электрических сетей и установок при комплексной автоматизации объектов электроэнергетики, в автоматизированных системах управления технологическими процессами (АСУ ТП) энергоемких объектов различных отраслей промышленности, включая атомные станции.

Описание

ИП относятся к стационарному оборудованию, эксплуатируемому в производственных помещениях, вне жилых домов.

ИП выпускаются в едином корпусе, предназначенном для навесного монтажа на щитах и панелях, с передним присоединением монтажных проводов.

ИП состоит из следующих основных узлов: основания, крышки, крышки клеммной колодки, контактных узлов, четырех печатных плат, одна из которых является несущей.

Контактные узлы, установленные в передней части основания, обеспечивают надежный контакт с подводящими проводами. Крышка клеммной колодки закрывает контактные узлы от попадания на них посторонних предметов.

Крышка крепится к основанию при помощи двух винтов, один из которых пломбируется. На внутренней стороне крышки имеются выступы, фиксирующие положение печатных плат при закрывании.

Преобразование частоты в аналоговый сигнал производится методом измерения^ разности периодов входного сигнала и сигнала опорной частоты. ------1          - л,                                                    /г Измерение^э.существляется в цифровой форме с последующим преобразованием измеренной ^разности в аналоговую величину, пропорциональную этой разности.

Информацию несет среднее значение выходного сигнала.

ИП имеют модификации и исполнения, отличия между которыми приведены в таблице 1.

ИП выпускают в следующих исполнениях:

- для нужд народного хозяйства (исполнения Е858/1 - Е858/14);

- для поставки на атомные станции (исполнения Е858/1 АС - Е858/14 АС);

- для поставки на экспорт в страны с умеренным климатом (экспортные исполнения Е858/1 Э - Е858/14 Э);

- для поставки на экспорт в страны, расположенные в любых макроклиматических районах на суше, кроме районов с очень холодным климатом (общеклиматические исполнения Е858/1 04.1** - Е858/14 04.1**).

Фотографии общего вида ИП и схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа приведены на рисун-ках 1 -15.

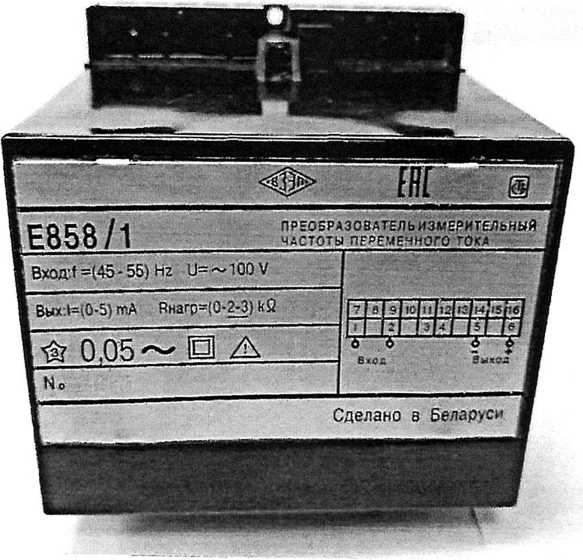

Рисунок 1 - Общий вид и маркировка ИП Е858/1 для нужд народного хозяйства

43 14 15 16

ЕОЕО/с «п           ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ

Ьоио/и A U____________ЧАСТОТЫ ПЕРЕМЕННОГО ТОКА________

Сделано в Беларуси

8ход.Т =458'62) Нг

U= ~220 V

Вых:1=(0-5) mA R»<arp=(O-2^3) kQ

Рисунок 2 - Общий вид и маркировка ИП Е858/5 АС для поставки на атомные станции

■£°J

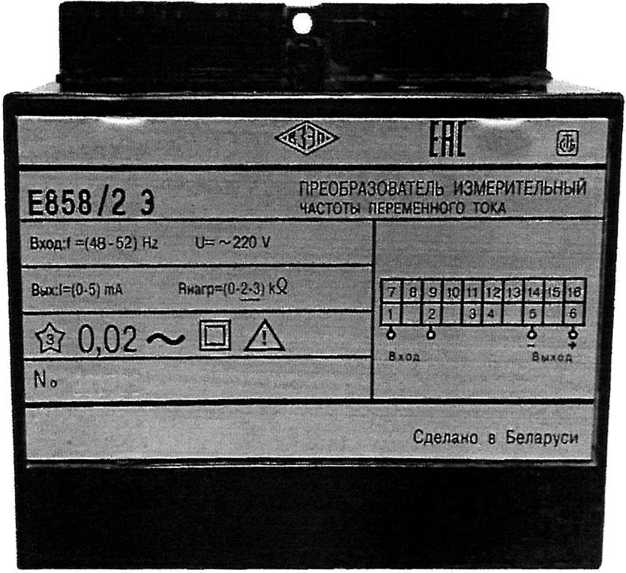

Рисунок 3 - Общий вид и маркировка ИП Е858/2 Э для поставки на экспорт в страны с умеренным климатом

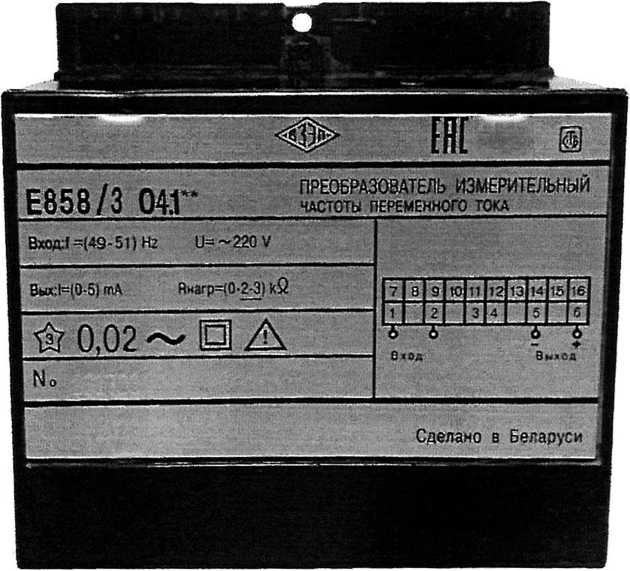

Рисунок 4 - Общий вид и маркировка ИП Е858/3 04.1 ** ля поставки на экспорт в общеклиматическом исполнении 04.1**

;®d * \

-2,°J

KjL ■еЛйРйй

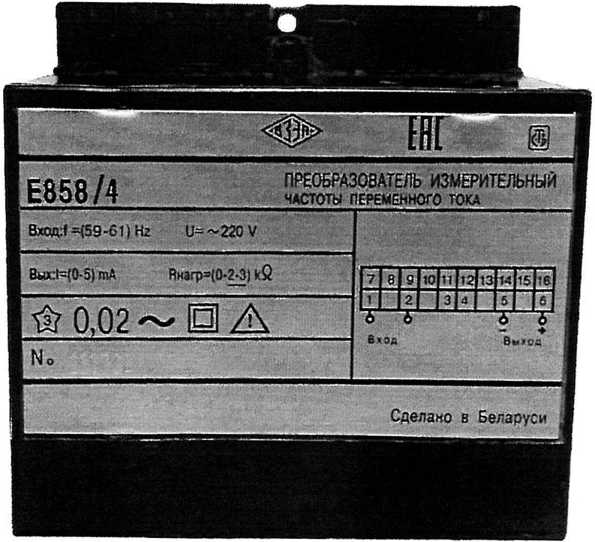

Рисунок 5 - Общий вид и маркировка ИП Е858/4 для нужд народного хозяйства

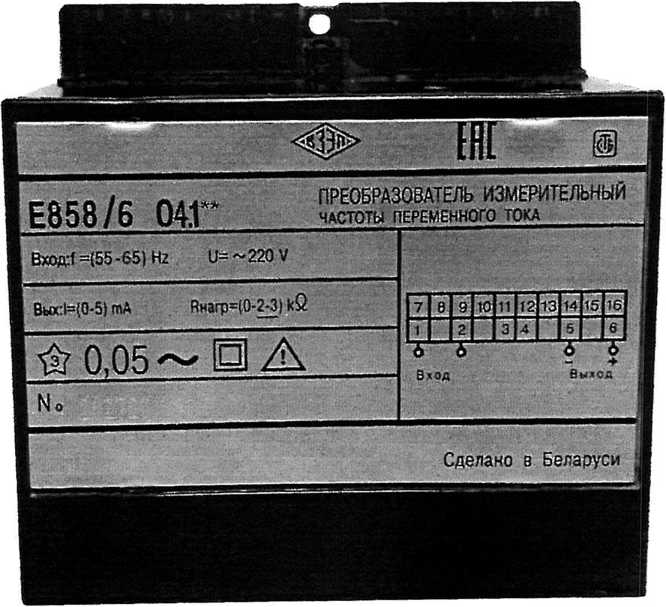

: 6 - Общий вид и маркировка ИП Е858/6 04.1 ** на экспорт в общеклиматическом исполнении 04.1**

Е858/7 AC

Ж gitpjiiltabalwKdigj

в«од

ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ

ЧАСТОТЫ ПЕРЕМЕННОГО ТОКА

ВыхЛ=(4-20) mA Внагр=(0-0,3-0,5) кР

Вход"! =(45 - 55) Hz U= ~ 100 V

ПИВДВДДОДП;

Сделано в Беларуси

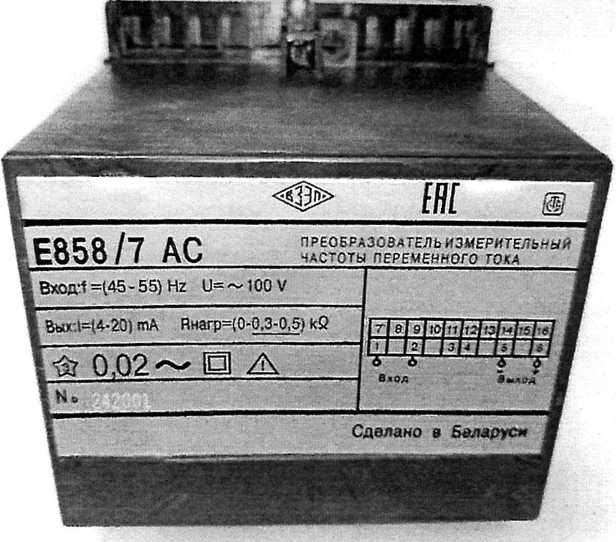

Рисунок 7 - Общий вид и маркировка ИП Е858/7 АС для поставки на атомные станции

7 8 9 10 11 12 13 14 15 '5

3 4

3

Вы«од

No

б

5

5 6

Вюд

U-~220 V

Рисунок 8 - Общий вид и маркировка ИП Е858/8 АС для поставки на атомные станции

Е858/8 АС

Вход:! ={48-52) Hz

Вьа:1=^-20! mA

*

< " О О J

ПРЕОБРАЗОВАТЕЛЬ ИЗМЕРИТЕЛЬНЫЙ

ЧАСТОТЫ ПЕРЕМЕННОГО ТОКА

Йнагр=(0-аЗ-С15) kQ

Сделано в Беларуси

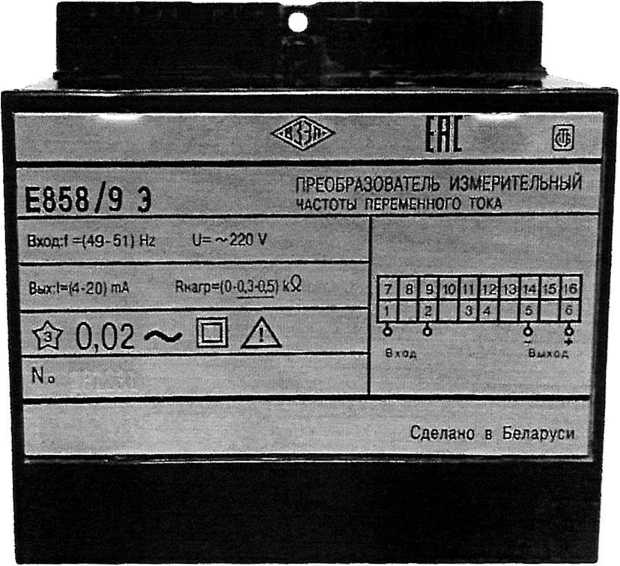

Рисунок 9 - Общий вид и маркировка ИП Е858/9 Э для поставки на экспорт в страны с умеренным климатом

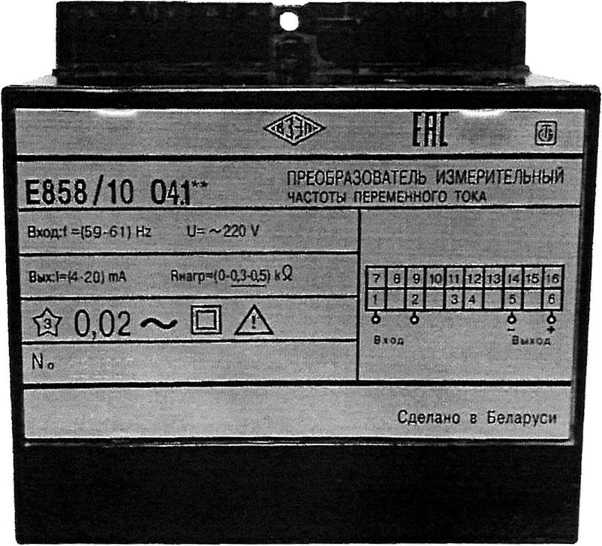

Рисунок 10 - Общий вид и маркировка ИП Е858/10 04.1** я поставки на экспорт в общеклиматическом исполнении 04.1 **

& N H В Э

Л*?**

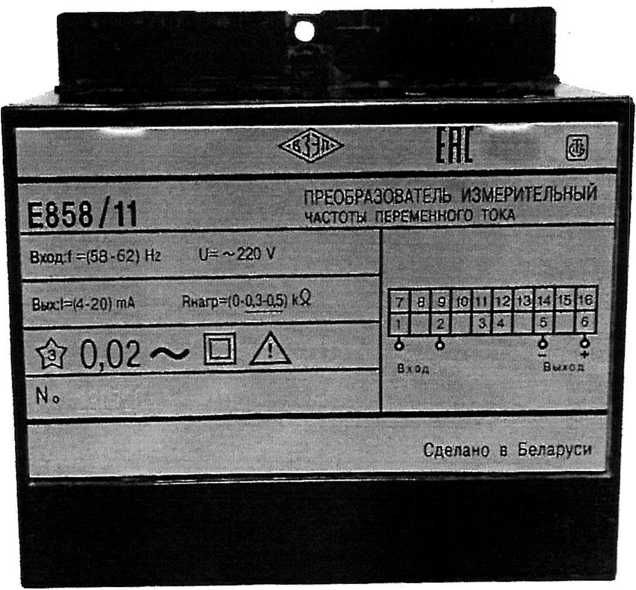

Рисунок 11 - Общий вид и маркировка ИП Е85 8/11 для нужд народного хозяйства

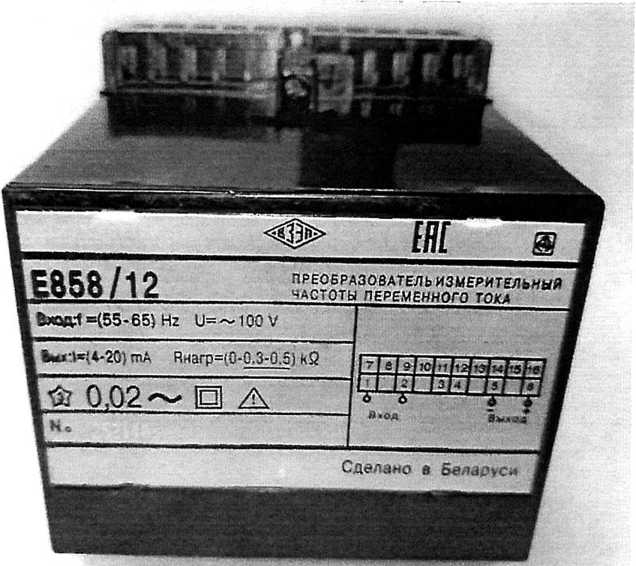

Рисунок 12 - Общий вид и маркировка ИП Е858/12 для нужд народного хозяйства

е в н ы jj

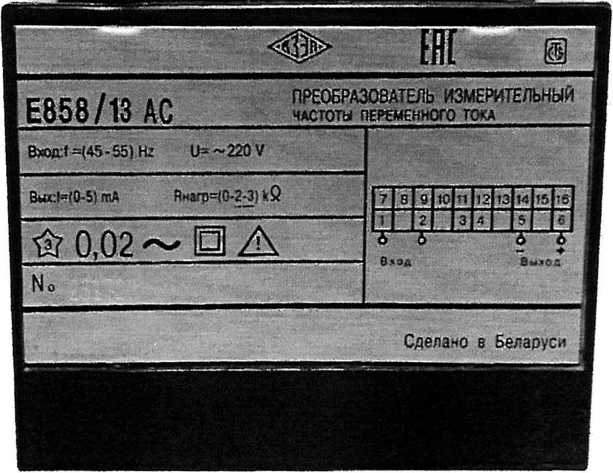

Рисунок 13 - Общий вид и маркировка ИП Е858/13 АС для поставки на атомные станции

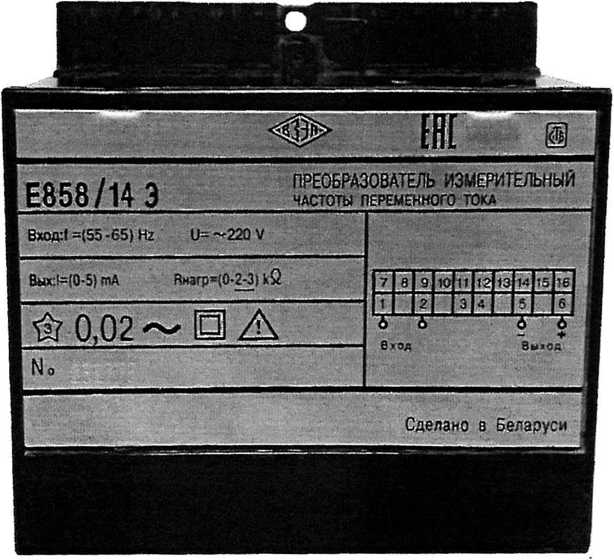

Рисунок 14 - Общий вид и маркировка ИП Е858/14 Э для поставки на экспорт в страны с умеренным климатом

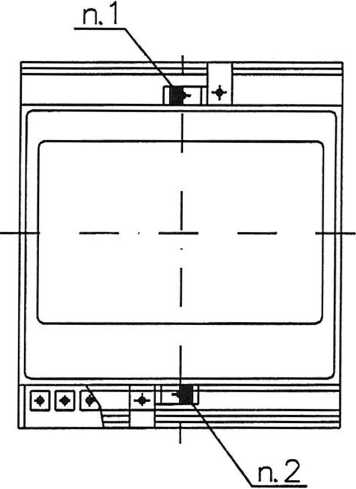

1 - Место пломбировки от несанкционированного доступа в виде оттиска клейма;

2 - Место для нанесения знака поверки в виде оттиска клейма поверителя.

Рисунок 15 - Схема с указанием места для нанесения знака поверки и пломбировки от несанкционированного доступа ИП

Технические характеристики

Пределы допускаемой основной приведенной погрешности (у) от нормирующего значения входного сигнала:

- ± 0,05 % для Е858/1, Е858/6;

- ± 0,02 % для всех остальных модификаций.

Нормирующее значение входного сигнала ИП равно номинальному значению преобразуемой частоты, указанному в таблице 1.

Модификации и исполнения ИП, диапазоны измерений преобразуемых входных сигналов и их номинальные значения, диапазоны изменения выходных сигналов указаны в таблице 1.

У IS н н $

Таблица 1

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением температуры окружающего воздуха от нормальной (от 18 °C до 22 °C) до любой температуры в пределах рабочих температур (от минус 30 °C до плюс 50 °C) на каждые 10 °C изменения температуры равны пределам основной погрешности.

Пределы допускаемой дополнительной погрешности ИП для общеклиматического исполнения 04.1**, вызванной изменением температуры окружающего воздуха от нормальной (от 18 °C до 22 °C) до любой температуры в пределах рабочих температур (от плюс 5 °C до плюс 50 °C) на каждые 10 °C изменения температуры равны пределам основной погрешности.

Пределы допускаемой дополнительной погрешности ИП, вызванной работой в условиях повышенной влажности до 95 % при температуре 35°C, равны удвоенному значению пределов допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности ИП, вызванной влиянием внешнего однородного постоянного или переменного магнитного поля, синусоидально изменяющегося во времени с частотой, одинаковой с частотой тока, протекающего по измерительным цепям преобразователя, с магнитной индукцией 0,5 шТ при самом неблагоприятном направлении и фазе магнитного поля равны удвоенному значению пределов допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением сопротивления нагрузки в пределах от 0 до 2 kQ для ИП Е858/1-Е858/6, Е858/13, Е858/14; от Одо 0,3 kQ для ИП Е858/7-Е858/12, равны 0,5 пределов допускаемой основной погрешности.

Пределы допускаемой дополнительной погрешности ИП, вызванной изменением напряжения входного сигнала измерительной цепи от нормальных условий эксплуатации до значений в пределах рабочих равны 0,5 пределов допускаемой основной погрешности.

Условия эксплуатации указаны в таблице 2.

Таблица 2____________________________________________________________

9 и*4 У is н в ®

Продолжение таблицы 2

Питание ИП осуществляется от измерительной цепи.

Мощность, потребляемая ИП, не более:

- 3,5 V-А для выходного сигнала силы постоянного тока от 0 до 5 mA;

- 4 V-А для выходного сигнала силы постоянного тока от 4 до 20 mA.

Масса ИП не более 0,8 kg.

Габаритные размеры ИП, не более (125><110x125) mm.

Средний срок службы 12 лет.

Средняя наработка на отказ 50000 h.

Комплектность

- ИП - 1 шт.;

- паспорт - 1 экз.;

- руководство по эксплуатации - 1 экз. (при поставке партии ИП в один адрес допускается 1 экз. на 3 изделия);

- упаковка - 1 шт.

Знак утверждения типа наносится на табличку корпуса ИП и на титульный лист эксплуатационной документации (паспорт и руководство по эксплуатации).

Поверка осуществляется по МП.ВТ. 122-2005 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные частоты переменного тока Е858. Методика поверки» с изменением № 2.

Сведения о средствах поверки

Перечень средств поверки:

- генератор сигналов ГЗ-110;

- усилитель напряжения переменного тока Ф561;

- вольтметр Э545;

- магазин сопротивлений РЗОЗО;

„    магазин сопротивлений РЗ 3;

Съ.^крмпаратор напряжений Р3003.

Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых ИП с требуемой точностью.

Сведения о методах измерений

Нормативные документы

ГОСТ 24855-81 «Преобразователи измерительные тока, напряжения, мощности, частоты, сопротивления аналоговые. Общие технические условия».

ТР ТС 004/2011 «О безопасности низковольтного оборудования».

ТР ТС 020/2011 «Электромагнитная совместимость технических средств».

ТУ 25-0415.052-85 «Преобразователи измерительные частоты переменного тока Е858. Технические условия».

методы поверки:

МП.ВТ. 122-2005 «Система обеспечения единства измерений Республики Беларусь. Преобразователи измерительные частоты переменного тока Е858. Методика поверки» с изменением № 2.
