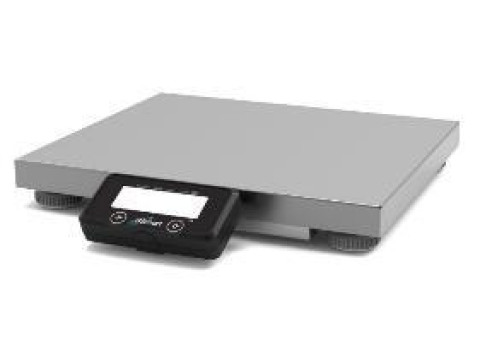

Весы электронные BSmart VesTo
| Номер в ГРСИ РФ: | 98111-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО «СКАН СИТИ Экспресс», г. Москва |
|
98111-26: Описание типа
2026-98111-26.pdf
|
Скачать | 206 КБ |
Весы электронные BSmart VesTo (далее - весы) предназначены для статических измерений массы различных грузов.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98111-26 | ||||||
| Действует | по 26.03.2031 | ||||||
| Наименование | Весы электронные | ||||||
| Модель | BSmart VesTo | ||||||
| Модификации |
BSmart VesTo [1][2]-[3], где BSmart VesTo – обозначение типа [1] – индекс исполнения – B или T [2] – значение максимальной нагрузки (Мах2) весов, кг: 15 [3] – значение поверочного интервала (е1.е2) весов, г: 2.5 На испытания представлены: BSmart VesTo В15-2.5 |
||||||
| Приказы |
№593 от
26.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | b12e441d-ca38-13e6-4775-a663a4239a4a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «СКАН СИТИ Экспресс», РОССИЯ, 117405, г. Москва, ул. Дорожная, д. 60Б, этаж 3, офис 326
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания. (приложение ДА)
(с 26.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98111-26: Описание типа
2026-98111-26.pdf
|
Скачать | 206 КБ |
Описание типа
Назначение
Весы электронные BSmart VesTo (далее - весы) предназначены для статических измерений массы различных грузов.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в аналогово-цифровом преобразователе (далее - АЦП) преобразуется в цифровой вид и передается на цифровой дисплей терминала.
Конструктивно весы состоят из весоизмерительного устройства (далее - ВИУ), включающего в себя АЦП, микроконтроллер и корпус, весоизмерительного датчика, грузоприемного устройства (далее - ГПУ) и терминала, имеющего дисплей и клавиатуру.
В весах предусмотрены следующие устройства (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль (п. Т.2.7.2.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
Весы имеют несколько исполнений, отличающихся обозначениями индексов:
- весы встраиваемые, имеют возможность встраивания в биоптические системы, оснащенные сканерами штрих-кодов (индекс B);
- настольные весы (индекс T).
Настольные весы отличаются расположением терминала:
а) терминал установлен на корпусе весов;
б) терминал установлен на стойке, закрепленной на корпусе весов;
в) терминал установлен на выносной стойке и соединен с весоизмерительным устройством весов посредством кабеля;
г) выносной терминал, соединенный с весоизмерительным устройством весов посредством кабеля.
Весы изготавливаются двухинтервальными.
Структура условного обозначения модификаций весов
BSmart VesTo [1][2]-[3]
BSmart VesTo - обозначение типа;
[1] - индекс исполнения - B или T:
B - встраиваемые весы;
T - настольные весы.
[2] - значение максимальной нагрузки (Мах2) весов, кг: 15;
[3] - значение поверочного интервала (е1.е2) весов, г: 2.5;
Пример обозначения весов при заказе:
Весы электронные BSmart VesTo T15-2.5:
- весы электронные BSmart VesTo настольного исполнения, значение максимальной нагрузки Мах2 = 15 кг, значение поверочного интервала е1/е2 = 2/5 г.
Серийный номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
Маркировочная табличка (разрушающаяся при ее удалении) нанесена на корпус весов и содержит следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- серийный номер весов;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальных нагрузок Maxi;
- значение минимальной нагрузки Min;
- поверочные интервалы еi;
- действительные цены деления di;
- знак утверждения типа;
- параметры электрического питания;
- год изготовления.
Общий вид весов с различным расположением терминала представлен на рисунке 1. Общий вид весов с указанием места ограничения доступа к местам настройки (регулировки) представлен на рисунке 2. Общий вид маркировочной таблички с указанием места нанесения знака утверждения типа и места нанесения серийного номера представлен на рисунке 3. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.

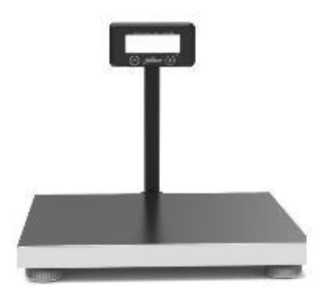

б) весы с терминалом установленным на стойке, закрепленной на корпусе весов

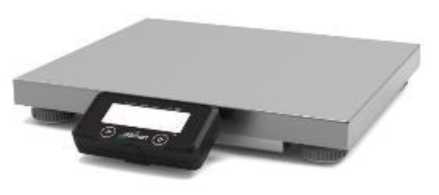

а) весы с терминалом установленным на корпусе весов

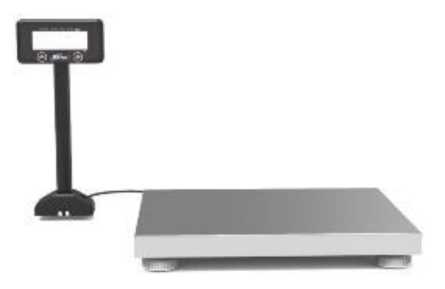

в) весы с терминалом установленным на выносной стойке и соединенным с весоизмерительным устройством весов посредством кабеля

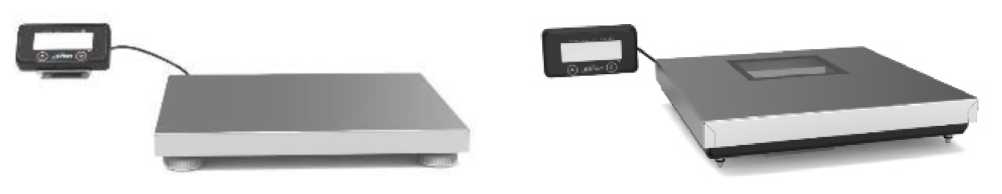

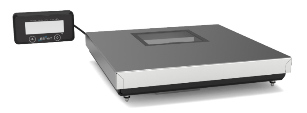

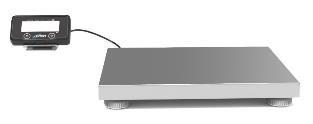

г) весы с терминалом, соединенным
с весоизмерительным устройством весов посредством кабеля
Рисунок 1 - Общий вид весов с указанием места расположения терминала
Весы с индексом «B»
Весы с индексом «T»

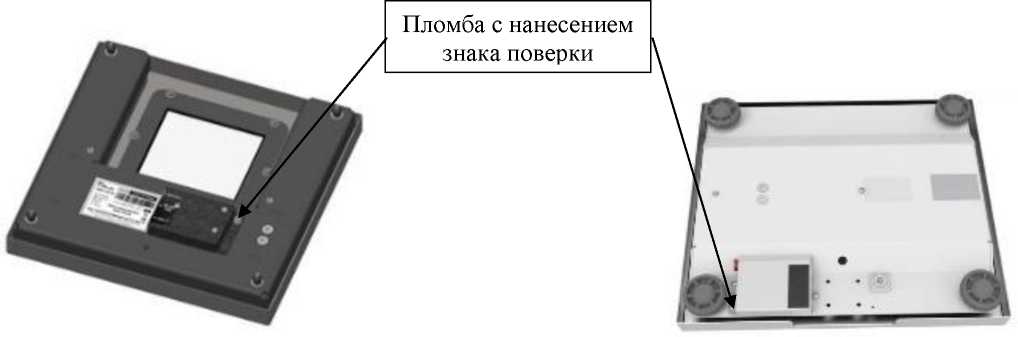

Рисунок 2 - Общий вид весов с указанием места ограничения доступа к местам настройки (регулировки)

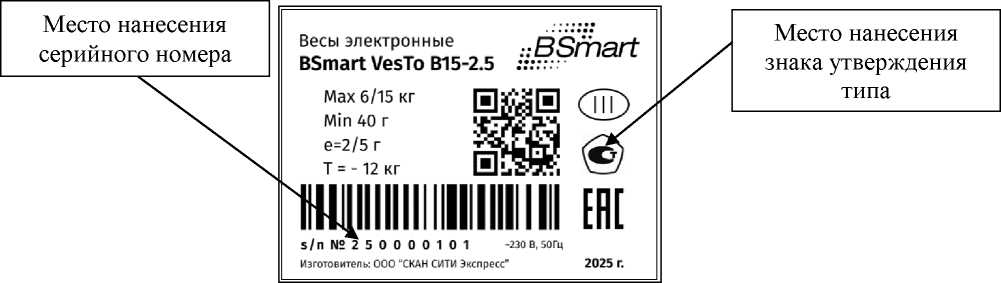

Рисунок 3 - Общий вид маркировочной таблички с указанием мест нанесения серийного номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО.
Встроенное ПО разделяется на метрологически значимую и метрологически незначимую части.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
ПО не может быть модифицировано или загружено через какой-либо интерфейс или с помощью других средств после принятия защитных мер без нарушения пломбы.
Идентификационным признаком ПО служит номер версии, который отображается на дисплее терминала при включении весов.
Метрологические характеристики весов нормированы с учетом влияния метрологически значимой части встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
b 1.хх* |
|
Цифровой идентификатор ПО |
- |
|
* - Обозначение «хх» не относится к метрологически значимому ПО и принимает значения от 01 до 99 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности по ГОСТ OIML R 76-1-2011 |
средний (III) |
|
Минимальная нагрузка (Min), кг |
0,04 |
|
Максимальная нагрузка (Мах1/Махг), кг |
6/15 |
|
Поверочный интервал весов (е 1/ е 2), г |
2/5 |
|
Действительная цена деления (шкалы) (d 1/ d2), г |
2/5 |
|
Наименование характеристики |
Значение |
|
Число поверочных интервалов (П1/П2) |
3000/3000 |
|
Пределы допускаемой погрешности устройства установки на нуль, г |
±0,25-е 1 |
|
Диапазон выборки массы тары (T-), кг |
от 0 до 12 |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
4 % от Max |
|
Диапазон устройства первоначальной установки нуля, не более |
20 % от Max |
|
Пределы допускаемой погрешности весов (при поверке) в интервалах нагрузки, mpe, г: - от 0,04 до 1 кг включ.; - св. 1 до 4 кг включ.; - св. 4 до 6 кг включ.; - св. 6 до 10 кг включ.; - св. 10 до 15 кг включ. |
±1 ±2 ±3 ±5 ±7,5 |
|
П р и м е ч а н и я: 1 - Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe). 2 - Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение постоянного тока (от внешнего устройства по порту USB), В - напряжение переменного тока (через адаптер электропитания), В - частота переменного тока, Гц |
от 5 до 7 от 195,5 до 253,0 от 49 до 51 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
270x275x325 |
|
Габаритные размеры ГПУ (длинахширина), мм, не более |
275x325 |
|
Масса, кг, не более |
7 |
|
Диапазон рабочих температур, °С |
от -10 до +40 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
10 |
|
Средняя наработка на отказ, ч |
19000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные |
BSmart VesTo |
1 шт. |
|
Руководство по эксплуатации |
001-2025 РЭ |
1 экз. |
|
Адаптер питания* |
- |
1 шт. |
|
Кабель интерфейсный |
- |
1 шт. |
|
*В зависимости от модификации весов. | ||
Сведения о методах измерений
приведены в разделе 7 «Порядок работы» документа «Весы электронные BSmart VesTo. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 28.29.31-001-45335459-2025 «Весы электронные BSmart VesTo. Технические условия»
