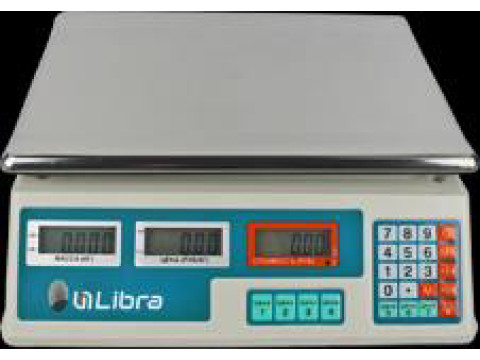

Весы электронные LT
| Номер в ГРСИ РФ: | 98112-26 |
|---|---|
| Категория: | Весы |
| Производитель / заявитель: | ООО «Белапекс», РОССИЯ, г. Москва |
|
98112-26: Описание типа
2026-98112-26.pdf
|
Скачать | 369.1 КБ |
Весы электронные LT (далее - весы) предназначены для статических измерений массы различных грузов.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98112-26 | |||||||||||||||
| Действует | по 26.03.2031 | |||||||||||||||
| Наименование | Весы электронные | |||||||||||||||
| Модель | LT | |||||||||||||||
| Модификации |
LT [Х1] [Х2] [X3] ([X4]; [X5]), где [X1] – Индекс, соответствующий значению максимальной нагрузки, кг [X2] – Индекс, соответствующий значению поверочного интервала, г [X3] – Индекс, соответствующий значению размера ГПУ, мм, ширина×длина [X4] – Индекс, отвечающий за конструктивные особенности [X5] – Индекс, отвечающий за тип питания На испытания представлены: LT 6 1/2 340×235 (АС) LT 100 10/20 400×500 (S2; АС) LT 300 50/100 400×500 (S2; АС) LT 6 1/2 340×230 (S1; DC) |
|||||||||||||||
| Приказы |
№593 от
26.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 82950a5a-6266-31f7-88de-56ae548a4a03 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Белапекс», РОССИЯ, 115516, г. Москва, вн. тер. г. муниципальный округ Царицыно, бульвар Кавказский, д. 59, стр. 3, этаж 2 помещение III, ком. 8
Поверка
| Методика поверки / информация о поверке |
ГОСТ OIML R 76-1-2011 ГСИ. Весы неавтоматического действия. Часть 1. Метрологические и технические требования. Испытания. (приложение ДА)
(с 26.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98112-26: Описание типа
2026-98112-26.pdf
|
Скачать | 369.1 КБ |
Описание типа
Назначение
Весы электронные LT (далее - весы) предназначены для статических измерений массы различных грузов.
Описание
Принцип действия весов основан на преобразовании деформации упругих элементов весоизмерительного датчика, возникающей под действием силы тяжести взвешиваемого груза, в аналоговый выходной сигнал, изменяющийся пропорционально массе взвешиваемого груза. Далее аналоговый электрический сигнал в устройстве обработки аналоговых данных преобразуется в цифровой вид и через устройство обработки цифровых данных передается на цифровой дисплей для индикации массы взвешенного груза.
Конструктивно весы состоят из грузоприемного устройства (далее - ГПУ), имеющего одну грузоприемную платформу, опирающуюся на один весоизмерительный датчик, и терминала с дисплеем, отображающим массу, цену и стоимость товара.
В зависимости от модификации в весах предусмотрены следующие устройства (в скобках указаны соответствующие пункты ГОСТ OIML R 76-1-2011):
- полуавтоматическое устройство установки на нуль, (п. Т.2.7.2.2);
- устройство первоначальной установки на нуль (п. Т.2.7.2.4);
- устройство слежения за нулем (п. Т.2.7.3);
- устройство тарирования (выборки массы тары) (п. Т.2.7.4.2);
- устройство предварительного задания значения массы тары (п. Т.2.7.5).
Весы изготавливаются двухинтервальными.
Структура условного обозначения модификаций весов:
LT [Х1] [Х2] [X3] ([X4]; [X5])
[X1] - Индекс, соответствующий значению максимальной нагрузки, кг: 6; 15; 30; 60; 100; 150; 300; 600.
[X2] - Индекс, соответствующий значению поверочного интервала, г: 1/2; 2/5; 5/10; 10/20; 20/50; 50/100; 100/200.
[X3] - Индекс, соответствующий значению размера ГПУ, мм, ширинахдлина (например: 340x235; 340x230; 300x400; 400x400; 400x500; 450x600; 600x800; 900x900 и другие).
[X4] - Индекс, отвечающий за конструктивные особенности:
Без индекса - весы настольные, индикация расположена на корпусе весов.
S1 - весы настольные или напольные, индикация установлена на стойке типа 1 (стойка монтируется на резьбовое соединение).
S2 - весы напольные, индикация установлена на стойке типа 2 (несъемная складная стойка).
[X5] - Индекс, отвечающий за тип питания:
AC - переменный ток.
DC - постоянный ток.
Заводской номер наносится на маркировочную табличку любым технологическим способом в виде цифрового кода.
На корпусе терминала или ГПУ весов прикреплена маркировочная табличка (разрушающаяся при ее удалении), содержащая следующую информацию:
- наименование или товарный знак предприятия-изготовителя;
- условное обозначение весов;
- заводской номер весов;
- класс точности весов по ГОСТ OIML R 76-1-2011;
- значение максимальных нагрузок Maxi;
- значение минимальной нагрузки Min;
- поверочные интервалы еi;
- действительные цены деления di;
- знак утверждения типа;
- год изготовления.
Общий вид весов представлен на рисунках 1 - 3. Цвет корпуса, терминала, дисплея и ГПУ могут отличаться от представленных на рисунках 1 - 3. Места пломбировки (ограничения доступа к местам настройки (регулировки)) с указанием места нанесения знака поверки представлены на рисунке 4. Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа представлен на рисунке 5. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки (свинцовая или мастичная, или в виде наклейки).
а) вид спереди
б) вид сзади

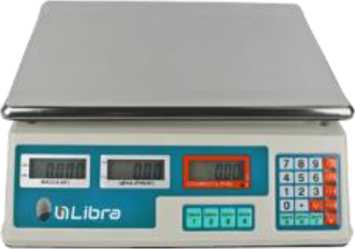

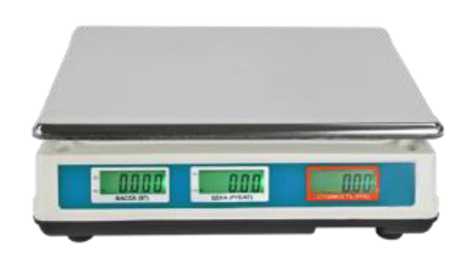

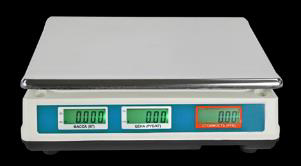

Рисунок 1 - Общий вид весов настольных с индикацией, расположенной на корпусе
а) вид спереди
б) вид сзади

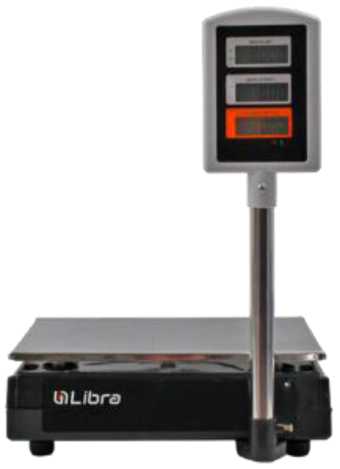

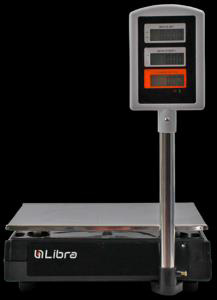

Рисунок 2 - Общий вид весов настольных с индикацией, установленной на стойке типа 1 (индекс S1)
а) стойка типа 1 (индекс S1) б) стойка типа 2 (индекс S2)

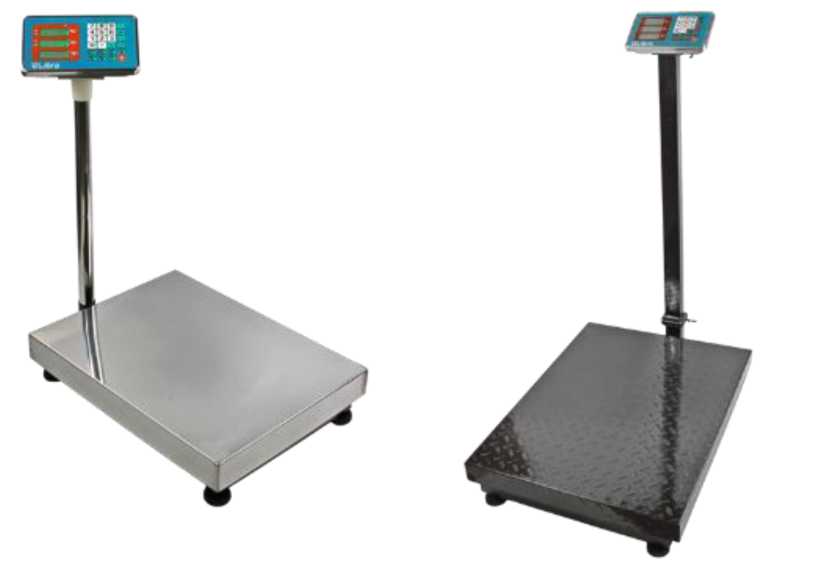

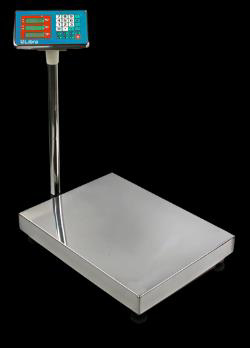

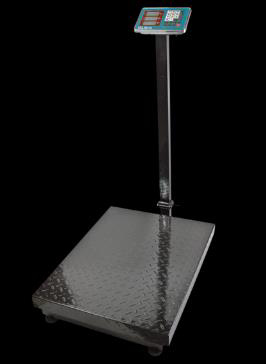

Рисунок 3 - Общий вид весов напольных с индикацией, установленной на стойке
Пломба с нанесением знака поверки
Рисунок 4 - Места пломбировки (ограничения доступа к местам настройки (регулировки)) с указанием места нанесения знака поверки

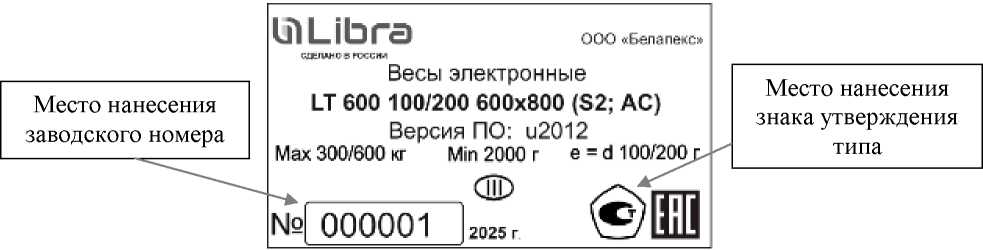

Рисунок 5 - Общий вид маркировочной таблички с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) весов является встроенным и метрологически значимым и жестко привязано к электрической схеме, что соответствует п. 5.5 ГОСТ OIML R 76-1-2011 «Дополнительные требования к электронным устройствам с программным управлением», в части устройств со встроенным ПО.
Защита от несанкционированного доступа к ПО, настройкам и данным измерений обеспечивается пломбой с нанесением знака поверки, предотвращающей доступ к переключателю юстировки.
Конструкция весов исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Метрологические характеристики весов нормированы с учетом влияния ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендациями Р 50.2.077-2014.
ПО отображается на дисплее двумя способами, в зависимости от процессорной платы: либо при включении весов, либо при вводе кода на клавиатуре весов «62083-тара-369-тара».
Идентификационные данные ПО весов приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
- |
|
Номер версии (идентификационный номер ПО) |
u2012 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Значения максимальных нагрузок (Мах1/Мах2), минимальной нагрузки (Min), поверочных интервалов (ei/ез), действительных цен деления (di/d2), числа поверочных интервалов (n1/n2) приведены в таблицах 2 и 3.
аблица 2 - Метрологические характеристики настольных весов
|
Наименование модификации |
Мах1/Мах2 , кг |
Min, кг |
d 1/ d2=е1/е2, г |
П1/ П 2 |
Класс точности по ГОСТ OIML R 76-1-2011 |
Интервалы взвешивания, кг |
mpe, г |
|
LT 6 1/2 [X3] ([X5]); LT 6 1/2 [X3] (S1; [X5]) |
3/6 |
0,02 |
1/2 |
3000/3000 |
средний (III) |
от 0,02 до 0,5 включ. св. 0,5 до 2 включ. св. 2 до 3 включ. св. 3 до 4 включ. св. 4 до 6 включ. |
±0,5 ±1,0 ±1,5 ±2,0 ±3,0 |
|
LT 15 2/5 [X3] ([X5]); LT 15 2/5 [X3] (S1; [X5]) |
6/15 |
0,04 |
2/5 |
3000/3000 |
средний (III) |
от 0,04 до 1 включ. св. 1 до 4 включ. св. 4 до 6 включ. св. 6 до 10 включ. св. 10 до 15 включ. |
±1 ±2 ±3 ±5,0 ±7,5 |
|
LT 30 5/10 [X3] ([X5]); LT 30 5/10 [X3] (S1; [X5]) |
15/30 |
0,1 |
5/10 |
3000/3000 |
средний (III) |
от 0,1 до 2,5 включ. св. 2,5 до 10 включ. св. 10 до 15 включ. св. 15 до 20 включ. св. 20 до 30 включ. |
±2,5 ±5,0 ±7,5 ±10,0 ±15,0 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
аблица 3 - Метрологические характеристики напольных весов
|
Наименование модификации |
Мах1/Мах2 , кг |
Min, кг |
d 1/ d2=е1/е2, г |
П1/ П 2 |
Класс точности по ГОСТ OIML R 76-1-2011 |
Интервалы взвешивания, кг |
mpe, г |
|
LT 60 10/20 [X3] (S1; [X5]); LT 60 10/20 [X3] (S2; [X5]) |
30/60 |
0,2 |
10/20 |
3000/3000 |
средний (III) |
от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 30 включ. св. 30 до 40 включ. св. 40 до 60 включ. |
±5 ±10 ±15 ±20 ±30 |
|
LT 100 10/20 [X3] (S1; [X5]); LT 100 10/20 [X3] (S2; [X5]) |
50/100 |
0,2 |
10/20 |
5000/5000 |
средний (III) |
от 0,2 до 5 включ. св. 5 до 20 включ. св. 20 до 50 включ. св. 50 до 100 включ. |
±5 ±10 ±15 ±30 |
|
LT 150 20/50 [X3] (S1; [X5]); LT 150 20/50 [X3] (S2; [X5]) |
60/150 |
0,4 |
20/50 |
3000/3000 |
средний (III) |
от 0,4 до 10 включ. св. 10 до 40 включ. св. 40 до 60 включ. св. 60 до 100 включ. св. 100 до 150 включ. |
±10 ±20 ±30 ±50 ±75 |
|
LT 300 50/100 [X3] (S1; [X5]); LT 300 50/100 [X3] (S2; [X5]) |
150/300 |
1 |
50/100 |
3000/3000 |
средний (III) |
от 1 до 25 включ. св. 25 до 100 включ. св. 100 до 150 включ. св. 150 до 200 включ. св. 200 до 300 включ. |
±25 ±50 ±75 ±100 ±150 |
|
LT 600 100/200 [X3] (S1; [X5]); LT 600 100/200 [X3] (S2; [X5]); |
300/600 |
2 |
100/200 |
3000/3000 |
средний (III) |
от 2 до 50 включ. св. 50 до 200 включ. св. 200 до 300 включ. св. 300 до 400 включ. св. 400 до 600 включ. |
±50 ±100 ±150 ±200 ±300 |
Пределы допускаемой погрешности в эксплуатации равны удвоенному значению пределов допускаемой погрешности при поверке (mpe).
Пределы допускаемой погрешности весов после выборки массы тары соответствуют пределам допускаемой погрешности для массы нетто.
Таблица 4 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон установки на нуль (суммарный) устройств установки нуля и слежения за нулем, не более |
1,9 % от Max |
|
Диапазон устройства первоначальной установки нуля, не более |
15 % от Max |
|
Максимальный диапазон устройства выборки массы тары (Т-) |
100 % от Мах |
Таблица 5 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания*: - напряжение постоянного тока, В - напряжение переменного тока, В - частота переменного тока, Гц |
6 от 220 до 240 50/60 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
1400x1100x1100 |
|
Габаритные ГПУ (длинахширина), мм, не более |
900x900 |
|
Масса, кг, не более |
50 |
|
Условия эксплуатации: - диапазон рабочих температур, °С |
от -10 до +40 |
|
* - В зависимости от модификации весов питание или от переменного тока, или от постоянного тока. | |
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
7 |
|
Средняя наработка на отказ, ч |
19000 |
Знак утверждения типа
наносится на титульный лист паспорта и руководства по эксплуатации типографским способом и на маркировочную табличку любым технологическим способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Весы электронные |
LT |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Руководство по эксплуатации |
- |
1 экз. |
|
Зарядное устройство или сетевой шнур, в зависимости от модификации весов |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 6 «Основные операции» документа «Весы электронные LT. Руководство по эксплуатации».
Нормативные документы
ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.
Метрологические и технические требования. Испытания»
Приказ Федерального агентства по техническому регулированию и метрологии от 4 июля 2022 г. № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»
ТУ 28.29.31-001-52929691-2025 «Весы электронные LT. Технические условия»
