Весы неавтоматического действия СЕВ

Назначение

Весы неавтоматического действия СЕВ (далее - весы) предназначены для измерений массы при статическом взвешивании различных веществ и материалов.

Описание

Принцип действия весов основан на электромагнитной компенсации системой автоматического уравновешивания воздействия, возникающего под действием силы тяжести взвешиваемого груза, с последующим преобразованием компенсационного усилия системы в электрический сигнал, изменяющийся пропорционально массе груза.

Конструктивно весы состоят из взвешивающего модуля и модуля терминала, соединенных кабелем. Весы имеют верхнее расположение грузоприемной платформы и ветрозащитную витрину.

Результат взвешивания выводится на модуль терминала, оснащенный светодиодным (LED) или сенсорным экраном (TFT).

Весы оснащены следующими дополнительными устройствами (указанными ниже в соответствии с ГОСТ OIML R 76-1-2011):

- устройством установки по уровню (Т.2.7.1);

- устройствами установки нуля (Т.2.7.2):

- полуавтоматическим устройством установки нуля (Т.2.7.2.2);

- автоматическим устройством установки нуля (Т.2.7.2.3);

- устройством первоначальной установки нуля (Т.2.7.2.4);

- устройством слежения за нулем (может быть отключено) (Т.2.7.3);

- устройствами тарирования (Т.2.7.4):

- устройством уравновешивания тары (выборки массы тары) (Т.2.7.4.1);

- совмещённым устройством установки нуля и уравновешивания тары (4.6.9);

- цифровым показывающим устройством с отличающимся делением (Т.2.5.4).

Дополнительно весы оснащены следующими функциями:

- устройством автоматической юстировки (4.1.2.5);

- устройством полуавтоматической юстировки (при выборе соответствующего подпункта меню) (4.1.2.5).

Весы выпускаются в шестидесяти модификациях под торговой маркой ACCULAB, различающихся метрологическими и техническими характеристиками. Обозначение модели весов складывается из позиций: СЕВХ1Х2, где

X1 - цифровое обозначение, характеризующее исполнение по метрологическим характеристикам взвешивающего модуля;

X2 - буквенное обозначение, характеризующее исполнение - тип применяемого дисплея, юстировки и режимы работы, не связанные со взвешиванием, из числа следующих: С - TFT экран, без буквенного обозначения и N - LED экран.

Режимы работы, не связанные со взвешиванием: суммирование компонентов, расчет плотности, процентное взвешивание, взвешивание подвижных объектов, подсчет штук.

Весы оснащаются интерфейсами RS232 передачи данных и USB, для_протоколирования в соответствии со стандартами ISO/GLP.

Корпус взвешивающего блока весов и терминала изготавливается из металлических сплавов и пластика. Цвета: черный, белый, темно-серый и светло-серый, в соответствии с технической документацией производителя.

Общий вид весов представлен на рисунке 1.

Защита от несанкционированного доступа к программному обеспечению и юстировке весов осуществляется пломбой в виде наклейки, разрушаемой при ее снятии. Схема пломбировки с обозначением места расположения пломбы, представлена на рисунке 1.

а)                                                     б)

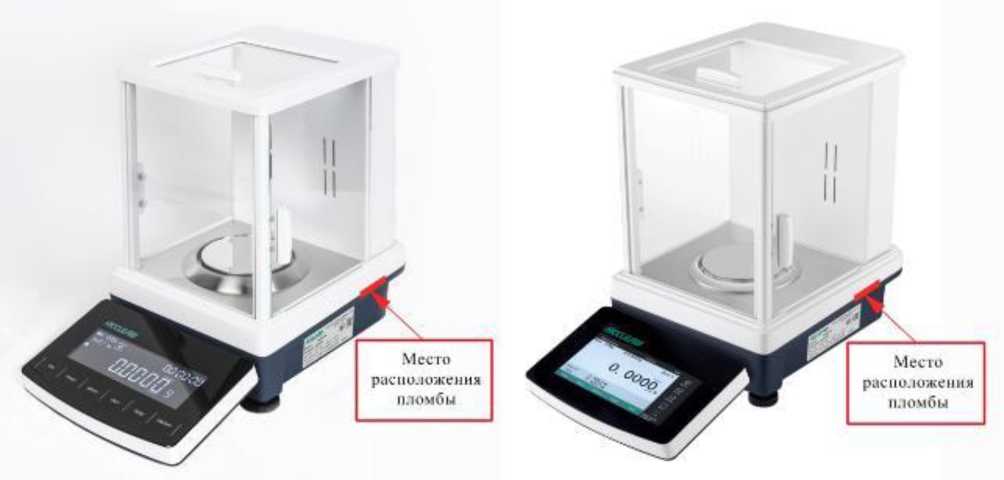

Рисунок 1 - Общий вид весов модификации с LED экраном (а), с TFT экраном (б) с местами нанесения разрушаемой наклейки

Маркировочная табличка располагается на боковой стенке весов. Серийный номер в виде цифрового обозначения, состоящий из арабских цифр, и знак утверждения типа наносится на маркировочную табличку методом термотрансферной печати.

Пример маркировочной таблички представлен на рисунке 2.

Рисунок 2 - Пример маркировочной таблички с серийным номером и знаком утверждения типа

Нанесение знака поверки на средство измерений не предусмотрено.

Программное обеспечение

Весы оснащены встроенным программным обеспечением (далее - ПО). Программное обеспечение весов заложено в микроконтроллере весов в процессе производства и защищено от доступа и изменения. Изменение ПО невозможно без применения специализированного оборудования производителя. Номер версии ПО высвечиваются при включении весов.

Идентификационные данные ПО приведены в таблице 1.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.

аблица 1 - Идентификационные данные метрологически значимой части ПО

Технические характеристики

Таблица 2 - Метрологические характеристики

Таблица 3 - Метрологические характеристики

Таблица 4 - Технические характеристики

Знак утверждения типа

наносится на титульные листы Руководства по эксплуатации и Паспорта типографским способом и на маркировочную табличку методом термотрансферной печати.

Комплектность

аблица 5 - Комплектность средства измерений

Сведения о методах измерений

приведены в главе 7 «Режимы работы весов (функции)» «Весы неавтоматического действия СЕВ. Модели СЕВ и СЕВ N. Руководство по эксплуатации. 28.29.31-001.02 РЭ» и главе 7 «Режимы работы весов» «Весы неавтоматического действия СЕВ. Модели СЕВ С. Руководство по эксплуатации. 28.29.31-001.01 РЭ».

Нормативные документы

ГОСТ OIML R 76-1-2011 «ГСИ. Весы неавтоматического действия. Часть 1.

Метрологические и технические требования. Испытания»

Приказ Федерального агентства по техническому регулированию и метрологии от 04.07.2022 № 1622 «Об утверждении Государственной поверочной схемы для средств измерений массы»

ТУ 28.29.31-001-387958186-2025 «Весы неавтоматического действия СЕВ. Технические условия»
