Тепловизоры инфракрасные ENPROTEC IR
| Номер в ГРСИ РФ: | 98120-26 |
|---|---|
| Категория: | Тепловизоры |
| Производитель / заявитель: | ООО "ГК РЕСУРС", г.Москва |
Тепловизоры инфракрасные ENPROTEC IR (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98120-26 | ||||||
| Действует | по 30.03.2031 | ||||||
| Наименование | Тепловизоры инфракрасные | ||||||
| Модель | ENPROTEC IR | ||||||
| Модификации |
A2 A3 A3+ A4 A6 A2.2 A3.2 A3+.2 A4.2 A6.2 |
||||||
| Приказы |
№601 от
30.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 936797fe-0640-0ac1-049f-8676a3453a30 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
Производственная площадка: «Wuhan Tongsheng Technology Co., Ltd.», КИТАЙ, Floor 5~8, 13, &15 F038, Building B in No. 2 plant of Guangyuan science & technology park, Huashiyuan north Road, East Lake Development Zone, Wuhan, Hubei; ООО «ГК РЕСУРС», РОССИЯ, 125080, г. Москва, Волоколамское ш., д. 2, эт. 19, помещ. I, ком. 27
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1855-207-2025 ГСИ. Тепловизоры инфракрасные ENPROTEC IR. Методика поверки.
(с 30.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98120-26: Описание типа
2026-98120-26.pdf
|
Скачать | 175.7 КБ | |
|
98120-26: Методика поверки
РТ-МП-1855-207-2025
2026-mp98120-26.pdf
|
Скачать | 2 MБ |
Описание типа
Назначение
Тепловизоры инфракрасные ENPROTEC IR (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Тепловизоры инфракрасные ENPROTEC IR изготавливаются в следующих моделях: A2, A3, A3+, A4, A6, A2.2, A3.2, A3+.2, A4.2, A6.2. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Тепловизоры инфракрасные ENPROTEC IR в следующих моделях: A2, A3, A3+, A4, A6, A2.2, A3.2, A3+.2, A4.2, A6.2 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, камера видимого света, лазерный целеуказатель, фонарь и кнопки управления. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены слоты карты памяти и сим-карты, а также интерфейс USB (Тип C).
Внутреннее программное обеспечение тепловизоров ENPROTEC IR позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке заданной области, осуществить перерасчёт температурной разницы на ток актуальной нагрузки, основываясь на документе РД 153-34.0-20.363-99, регулировать цветовые шкалы и т.д.
Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения.
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.
Фотографии общего вида тепловизоров приведены на рисунке 1.
Место нанесения заводского номера

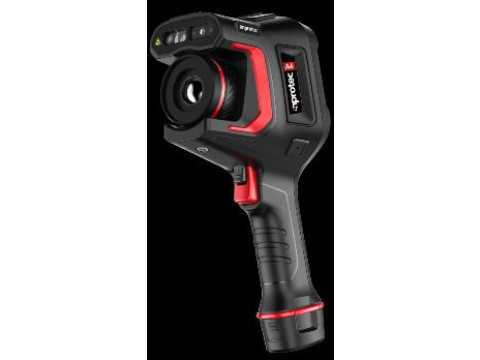

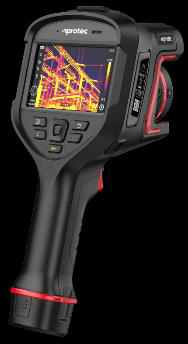

Рисунок 1 - Общий вид тепловизоров инфракрасных ENPROTEC IR
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров инфракрасных ENPROTEC IR в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблице 1.
Таблица 1
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже enprotec V1.1.1.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение ПО «Thermo Tools» устанавливается на персональный компьютер и обеспечивает просмотр изображений в реальном времени, структурированное хранение и просмотр снимков, сделанных ранее, с возможностью отслеживания динамики изменений за временной период.
Технические характеристики
Метрологические и технические характеристики тепловизоров инфракрасных ENPROTEC IR в зависимости от модели в таблице 2 и 3. Показатели надежности приведены в таблице 4.
Таблица 2 - Метрологические и технические характеристики тепловизоров инфракрасных ENPROTEC IR
|
Наименование характеристики |
Значение (в зависимости от модели) | ||||
|
A2 |
A3 |
A3+ |
A4 |
A6 | |
|
Диапазоны измерений температуры(*), °С |
от -40 до +150; от 0 до +650 |
от -40 до +150; от 0 до +650; от +500 до +2000 (опционально, при использовании высокотемпературного фильтра) | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С |
±2,0 | ||||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | ||||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,035 |
0,030 | |||
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | ||||
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макрообъектив |
25,0°х19,0° 44,0°х34,0° 15,0°х11,0° 7,0°х5,0° - |
25,0°х19,0° 44,0°х34,0° 15,0°х11,0° 7,0°х5,0° - |
25,0°х19,0° 44,0°х34,0° 15,0°х11,0° 7,0°х5,0° - |
25,0°х19,0° 44,0°х34,0° 15,0°х11,0° 7,0°х5,0° 24,0°х18,0° | |
таблицы 2
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макрообъектив |
1,7 2,99 1,02 0,48 - |
1,36 2,39 0,82 0,38 - |
1,13 1,99 0,68 0,32 - |
0,91 1,6 0,55 0,25 0,87 |
0,68 1,20 0,41 0,19 0,65 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||||
|
Количество пикселей матрицы детектора, пиксели^пиксели |
256x192 |
320x240 |
384x288 |
480x360 |
640x480 |
|
Масса, кг, не более (с учётом аккумуляторной батареи) |
1,2 | ||||
|
Запись изображений или частота обновлений, Гц |
30 или 9 | ||||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
292x125x125 | ||||
|
Напряжение питания постоянного тока, В |
12 | ||||
|
Время работы от батареи, ч, не менее |
5 |
4 | |||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -40 до +50 от 10 до 95 (без конденсации) | ||||
|
Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически. | |||||
Таблица 3 - Метрологические и технические характеристики тепловизоров инфракрасных
ENPROTEC IR
|
Наименование характеристики |
Значение (в зависимости от модели) | ||||
|
A2.2 |
A3.2 |
A3+.2 |
A4.2 |
A6.2 | |
|
Диапазоны измерений температуры (*), °С |
от -40 до +150; от 0 до +650; |
от -40 до +150; от 0 до +650; от +500 до +2000 (опционально, при использовании высокотемпературного фильтра) | |||
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С |
±2,0 | ||||
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | ||||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,030 |
0,020 | |||
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | ||||
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макрообъектив |
25°х19° 44,0°х33,0° 15,0°х11,0° 7,0°х5,0° - |
25°х19° 44,0°х33,0 15,0°х11,0° 7,0°х5,0° - |
25°х19° 44,0°х33,0° 15,0°х11,0° 7,0°х5,0° 14,5°х10,9° |
25°х19° 44,0°х33,0° 15,0°х11,0° 7,0°х5,0° 24,2°х18,0° | |
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив |
1,7 3,01 1,02 0,48 |
1,36 2,41 0,82 0,38 |
1,14 2,00 0,68 0,32 |
0,91 1,60 0,55 0,25 |
0,68 1,20 0,41 0,20 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||||
|
Количество пикселей матрицы детектора, пиксели^пиксели |
256x192 |
320x240 |
384x288 |
480x36 0 |
640x480 |
|
Масса, кг, не более (с учётом аккумуляторной батареи) |
1,2 | ||||
Продолжение таблицы 3
|
Запись изображений или частота обновлений, Гц |
50 или 9 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
292x125x125 | |
|
Напряжение питания постоянного тока, В |
12 | |
|
Время работы от батареи, ч, не менее |
5 |
4 |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -40 до +50 от 10 до 95 (без конденсации) | |
|
Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически | ||
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Тепловизор инфракрасный |
ENPROTEC IR |
1 шт. |
|
Руководство по эксплуатации на тепловизоры инфракрасные ENPROTEC |
- |
1 экз. |
|
Зарядное устройство |
- |
1 шт. |
|
Футляр для переноски |
- |
1 шт. |
|
USB-кабель (Тип С) |
- |
1 шт. |
|
Ремешок на запястье |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
«Thermo Tools» |
1 шт. |
|
Широкоугольный объектив |
- |
1 шт.(*) |
|
Телеобъектив (средний) |
- |
1 шт.(*) |
|
Телеобъектив |
- |
1 шт.(*) |
|
Макрообъектив (только для моделей) |
- |
1 шт.(*) |
|
Примечания: (*) - по дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе «Операция анализа» документа «Тепловизоры инфракрасные
ENPROTEC IR. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-005-29478100-2025 «Тепловизоры инфракрасные ENPROTEC IR. Технические условия».
