Камеры тепловизионные ENPROTEC IR
| Номер в ГРСИ РФ: | 98121-26 |
|---|---|
| Производитель / заявитель: | ООО "ГК РЕСУРС", г.Москва |
Камеры тепловизионные ENPROTEC IR (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98121-26 | |||||||||
| Действует | по 30.03.2031 | |||||||||
| Наименование | Камеры тепловизионные | |||||||||
| Модель | ENPROTEC IR | |||||||||
| Модификации |
Р400 Р600 Р610 Р800 S650 S850 S870 |
|||||||||
| Приказы |
№601 от
30.03.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 9f5712c0-73f3-fcc5-793d-63caa99f87a0 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
Производственная площадка: «Wuhan Tongsheng Technology Co., Ltd.», КИТАЙ, Floor 5~8, 13, &15 F038, Building B in No. 2 plant of Guangyuan science & technology park, Huashiyuan north Road, East Lake Development Zone, Wuhan, Hubei; ООО «ГК РЕСУРС», РОССИЯ, 125080, г. Москва, Волоколамское ш., д. 2, эт. 19, помещ. I, ком. 27
Поверка
| Методика поверки / информация о поверке |
РТ-МП-1854-207-2025 ГСИ. Камеры тепловизионные ENPROTEC IR. Методика поверки.
(с 30.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98121-26: Описание типа
2026-98121-26.pdf
|
Скачать | 329 КБ | |
|
98121-26: Методика поверки
РТ-МП-1854-207-2025
2026-mp98121-26.pdf
|
Скачать | 2.1 MБ |
Описание типа
Назначение
Камеры тепловизионные ENPROTEC IR (далее по тексту - тепловизоры) предназначены для неконтактных измерений пространственного распределения радиационной температуры объектов по их собственному тепловому излучению в пределах зоны, определяемой полем зрения оптической системы тепловизоров, и визуализации этого распределения на дисплее тепловизора.
Описание
Принцип действия тепловизоров основан на преобразовании теплового излучения от исследуемого объекта, передаваемого через оптическую систему на приемник, в цифровой сигнал и отображении его в виде термограммы на дисплее монитора персонального компьютера. Приемник представляет собой неохлаждаемую микроболометрическую матрицу инфракрасных высокочувствительных детекторов фокальной плоскости (FPA). Тепловизоры измеряют температуру и отображают распределение температур на поверхности объекта или на границе разделения различных сред.
Тепловизоры являются переносными оптико-электронными измерительными микропроцессорными приборами, работающими в инфракрасной области электромагнитного спектра.
Камеры тепловизионные ENPROTEC IR изготавливаются в следующих моделях: Р400, Р600, Р610, Р800, S650, S850, S870. Модели тепловизоров отличаются друг от друга по метрологическим и техническим характеристикам.
Камеры тепловизионные ENPROTEC IR моделей Р400, Р600, Р610, Р800 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся вращающийся ЖК-дисплей и кнопки управления. На тыльной стороне расположены инфракрасный объектив, лазерный целеуказатель и фонарь. На нижней части корпуса распложены монтажные отверстия. На верхней части корпуса расположены кнопки управления, видеоискатель, кнопка включения/выключения и переключатель режимов. В боковой части корпуса тепловизора расположены разъемы интерфейсов (HDMI, USB Type C, RJ45) и зарядного устройства.
Камеры тепловизионные ENPROTEC IR моделей S650, S850, S870 конструктивно выполнены в пластиковом корпусе, на лицевой стороне которого находятся ЖК-дисплей и кнопки управления. На тыльной стороне расположены вращающийся на 90° инфракрасный объектив, лазерный целеуказатель, фонарь и видеокамеры. На нижней части корпуса распложены монтажные отверстия и батарейный отсек. На верхней части корпуса расположены видоискатель и кнопки управления. В боковой части корпуса тепловизора расположены разъемы интерфейсов и зарядного устройства.
Внутреннее программное обеспечение тепловизоров ENPROTEC IR позволяет определять максимальную, минимальную, среднюю температуру, температуру в любой точке заданной области, осуществить перерасчёт температурной разницы на ток актуальной нагрузки, основываясь на документе РД 153-34.0-20.363-99, регулировать цветовые шкалы и т.д.
Измерительная информация может быть записана на съемную карту памяти типа microSD, передана посредством прямого подключения к USB-порту, при помощи беспроводной связи по Wi-Fi или Bluetooth-подключения.
Корпуса тепловизоров могут изготавливаться в различных цветовых решениях.
Фотографии общего вида тепловизоров приведены на рисунках 1-3.
Место нанесения заводского номера

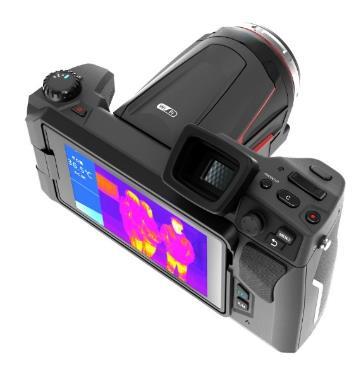

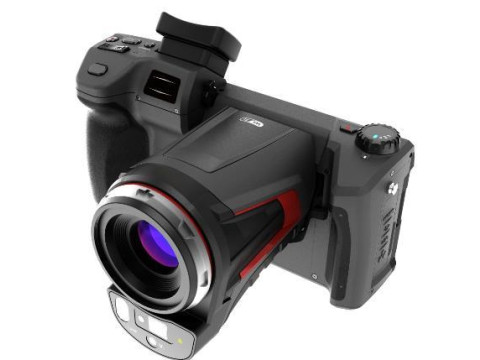

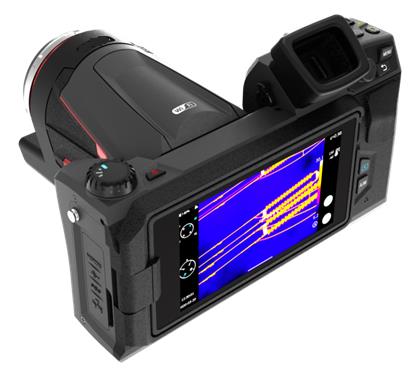

Рисунок 1 - Общий вид камер тепловизионных ENPROTEC IR моделей Р400, Р600, Р610
Рисунок 2 - Общий вид камер тепловизионных ENPROTEC IR модели Р800
Рисунок 3 - Общий вид камер тепловизионных ENPROTEC IR моделей S650, S850, S870,
Пломбирование тепловизоров не предусмотрено. Заводской номер тепловизоров в виде буквенно-цифрового обозначения, состоящего из арабских цифр и букв латинского алфавита, наносится в виде наклейки на корпус тепловизора. Конструкция тепловизоров не предусматривает нанесение знака поверки на его корпус.
Программное обеспечение
Программное обеспечение (ПО) тепловизоров состоит из двух частей: из встроенного и автономного ПО.
Метрологически значимым является только встроенное ПО, находящееся в ПЗУ, размещенном внутри корпуса тепловизора, и недоступное для внешней модификации.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с рекомендацией по метрологии Р 50.2.077-2014.
Идентификационные данные встроенной части ПО приведены в таблицах 1-2.
Таблица 1 - Идентификационные данные ПО камер тепловизионных ENPROTEC IR моделей
Р400, Р600, Р610, Р800
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже enprotec V1.1.1.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Таблица 2 - Идентификационные данные ПО камер тепловизионных ENPROTEC IR моделей
S650, S850, S870__________________________________________________________________________
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
firmware |
|
Номер версии (идентификационный номер) ПО |
не ниже enprotec V1.1.1.1 |
|
Цифровой идентификатор программного обеспечения |
отсутствует |
Автономное программное обеспечение устанавливается на персональный компьютер и обеспечивает просмотр изображений в реальном времени, структурированное хранение и просмотр снимков, сделанных ранее, с возможностью отслеживания динамики изменений за временной период.
Технические характеристики
Метрологические и технические характеристики камер тепловизионных ENPROTEC IR моделей Р400, Р600, Р610, Р800, S650, S850, S870 в зависимости от модели приведены в таблицах 3-5. Показатели надежности приведены в таблице 6.
Таблица 3 - Метрологические и технические характеристики камер тепловизионных ENPROTEC
IR моделей Р400, Р600
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Р400 |
Р600 | |
|
Диапазоны измерений температуры^), °С |
от -40 до +150; от +100 до +800; от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С |
±2,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±2,0 | |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,045 |
0,040 |
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | |
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° | |
Продолжение таблицы 3
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
1,13 2,19 0,52 0,34 |
0,68 1,31 0,31 0,2 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Количество пикселей матрицы детектора, пикселихпиксели |
384x288 |
640x480 |
|
Масса (с учетом аккумуляторной батареи), кг, не более |
1,35 | |
|
Запись изображений или частота обновлений, Гц |
9 или 30 | |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
206x145x135 | |
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
4 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -40 до +50 от 10 до 95 (без конденсации) | |
|
Примечание: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически | ||
Таблица 4 - Метрологические и технические характеристики камер тепловизионных ENPROTEC
IR моделей Р610, Р800__________________________________________________________________
|
Наименование характеристики |
Значение (в зависимости от модели) | |
|
Р610 |
Р800 | |
|
Диапазоны измерений температуры (*), °С |
от -40 до +150; от +100 до +800; от +700 до +2000 (опционально, при использовании высокотемпературной линзы) | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С |
±1,0 | |
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±1,0 | |
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,030 | |
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | |
Продолжение таблицы 4
|
Углы поля зрения, градус по горизонтали х градус по вертикали (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
25,0°х19,0° 45,0°х34,0° 11,0°х9,0° 7,0°х6,0° |
25,0°х19,0° 45,0°х34,0° 15,0°х11,0° 9,0°х7,0° |
|
Пространственное разрешение, мрад (в зависимости от используемого объектива): - стандартный объектив - широкоугольный объектив - телеобъектив - ультра-телеобъектив |
0,68 1,31 0,31 0,20 |
0,43 0,8 0,27 0,16 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | |
|
Количество пикселей матрицы детектора, пикселихпиксели |
640х480 |
1024x 768 |
|
Масса (с учетом аккумуляторной батареи), кг, не более |
1,35 | |
|
Запись изображений или частота обновлений, Гц |
9 или 30 |
9 или 25 |
|
Габаритные размеры, мм (длина х ширина х высота), не более |
206x145x135 |
206x169x135 |
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
4 | |
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -40 до +50 от 10 до 95 (без конденсации) | |
|
Примечания: (*) - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; (** ) - по дополнительному заказу. | ||
Таблица 5 - Метрологические и технические характеристики камер тепловизионных ENPROTEC
IR моделей S650, S850, S870____________________________________________________________
|
Наименование характеристики |
Значение (в зависимости от модели) | ||
|
S650 |
S850 |
S870 | |
|
Диапазоны измерений температуры (*), °С |
от -40 до +150; от 0 до +650; от +400 до +1200(по специальному заказу - до +2500 °С)** |
от -40 до +150; от 0 до +800; от +400 до +1200 (по специальному заказу -до +2500 °С)** | |
|
Пределы допускаемой абсолютной погрешности измерений температуры в диапазоне от -40 °С до +100 °С включ., °С |
±1,0 | ||
Продолжение таблицы 5
|
Пределы допускаемой относительной погрешности измерений температуры в диапазоне св. +100 °С, % |
±1,0 | ||
|
Порог температурной чувствительности (при температуре объекта +30 °С), °С, не более |
0,03 |
0,025 | |
|
Спектральный диапазон, мкм |
от 7,0 до 14,5 | ||
|
Углы поля зрения (в зависимости от типа объектива), градус по горизонтали х градус по вертикали: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макро-объектив |
25,0°х19,0° 45°х34° 15°х11° 7°х5° 9,7°х7,8° |
25,0°х19,0° 45°х34° 15°х11° 7°х5° 19°х15° | |
|
Пространственное разрешение (в зависимости от типа объектива), мрад: - стандартный объектив - широкоугольный объектив - телеобъектив (средний) - телеобъектив - макро-объектив |
0,71 1,2 0,4 0,19 0,35 |
0,43 0,8 0,26 0,12 0,335 |
0,34 0,63 0,2 0,09 0,335 |
|
Коэффициент излучательной способности (изменяемый) |
от 0,01 до 1,00 | ||
|
Количество пикселей матрицы детектора, пикселихпиксели |
640x512 |
1024x768 |
1280x1024 |
|
Количество пикселей матрицы детектора с технологией Super resolution, пикселихпиксели |
1280x1024 |
2048x1536 |
2560x2048 |
|
Масса (с учетом аккумуляторной батареи), кг, не более |
1,86 | ||
|
Запись изображений или частота обновлений, Гц |
9 или 30 | ||
|
Габаритные размеры, мм (длина х ширина х высота), не более |
191x171x118 | ||
|
Время работы от батареи, ч, не менее (при выключенном Wi-Fi) |
4 | ||
|
Рабочие условия эксплуатации: - температура окружающей среды, °C - относительная влажность, % |
от -40 до +50 от 10 до 95 (без конденсации) | ||
|
Примечания: * - указанные диапазоны измерений температуры выбираются вручную (в меню тепловизора) или переключаются автоматически; * * - опционально, при использовании высокотемпературного фильтра. | |||
Таблица 6 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка до отказа, ч, не менее |
20 000 |
|
Средний срок службы, лет, не менее |
7 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации типографским способом.
Комплектность
Таблица 7 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Камера тепловизионная |
ENPROTEC IR |
1 шт. |
|
Руководство по эксплуатации на камеры тепловизионные ENPROTEC IR модификаций P400, Р600, Р610, Р800 |
- |
1 экз. |
|
Руководство по эксплуатации на камеры тепловизионные ENPROTEC IR моделей S650, S850, S870. |
- |
1 экз. |
|
Зарядное устройство |
- |
1 шт. |
|
Футляр для переноски |
- |
1 шт. |
|
USB-кабель (Тип С) |
- |
1 шт. |
|
Ремешок на запястье |
- |
1 шт. |
|
Программное обеспечение на USB-накопителе |
- |
1 шт. |
|
Широкоугольный объектив |
- |
1 шт.(*) |
|
Телеобъектив |
- |
1 шт.(*) |
|
Ультра-телеобъектив (только для моделей Р400, Р600, Р610, Р400, Р800) |
- |
1 шт.(*) |
|
Телеобъектив (средний) (только для моделей S650, S850, S870) |
- |
1 шт.(*) |
|
Макро-объектив (только для моделей S650, S850, S870) |
- |
1 шт.(*) |
|
Примечания: (*) - по дополнительному заказу | ||
Сведения о методах измерений
приведены в разделе 4 «Обследование» документа «Камеры тепловизионные ENPROTEC IR модификаций P400, Р600, Р610, Р800. Руководства по эксплуатации» и «Операция анализа» документа «Камеры тепловизионные ENPROTEC IR моделей S650, S850, S870. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 г. № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»;
ТУ 26.51.66-005-29478099-2025 «Камеры тепловизионные ENPROTEC IR. Технические условия».
