Датчики плотности ареометрические измерительные ДПА-327

Назначение

Датчики плотности ареометрические измерительные ДПА-327 (далее - ДПА) предназначены для непрерывных измерений плотности жидкости и преобразований измеренных значений в электрический выходной сигнал для дистанционной передачи в системы сбора данных геолого-технологических исследований (ГТИ), системы контроля, регулирования и управления технологическими процессами.

Описание

К настоящему типу относятся ДПА двух исполнений:

- ДПА-327-03Т - взрывозащищенное исполнение с выходными сигналами: цифровым -1-WIRE, токовым - 4...20 мА;

- ,n,nA-327-03R - взрывозащищенное исполнение с цифровым выходным сигналом RS-485.

Конструктивно ДПА представляет собой единую сборочную единицу с комплектом монтажных частей и состоит из:

- складной штанги длиной 2,5 м;

- измерительной головки с магнитным предохранительным механизмом, закрепленной на верхней части штанги;

- кронштейна, необходимого для установки и закрепления изделия на рабочей емкости, в которой находится измеряемая жидкость;

- шара-груза, подвешиваемого к измерительной головке на кевларовой нити, проходящей внутри штанги. Перемещения шара-груза ограничены направляющими, закрепленными на защитном кожухе;

- съемного защитного кожуха, загораживающего шар-груз от потоков жидкости;

- 3-х сменных штыревых упоров разной длины для выбора уровня установки изделия относительно дна емкости. При транспортировке сменные упоры выполняют функцию стопора для груза;

- петли, служащей для перевода ДПА из транспортного положения в рабочее. При ее разборке верхняя часть штанги снимается. Это позволяет менять высоту изделия, измерительная головка при этом устанавливается на оставшуюся часть штанги.

Общий вид ДПА показан на рисунке 1.

Принцип действия ДПА основан на измерении выталкивающей силы, действующей на погруженный в исследуемую жидкость шар-груз (тело сферической формы), и пропорциональной плотности этой жидкости. Значение выталкивающей силы численно равно разнице значения массы шара-груза и результата взвешивания при погружении шара-груза в исследуемую жидкость.

В измерительной головке находится тензопреобразователь веса шара-груза и плата электроники, преобразующая измеряемые значения веса, погруженного в исследуемую жидкость шара-груза, в пропорциональный цифровой код.

Нанесение знака поверки на средство измерений не предусмотрено.

Заводской номер в виде цифрового обозначения, состоящий из арабских цифр, наносится на шильд корпуса ДПА (рисунок 2) методом металлографики. Следует учитывать, что на шильде приводится составной номер, первая часть которого является шифром типа прибора, а вторая -порядковым номером ДПА по системе нумерации предприятия-изготовителя. Также на шильде прибора указывается его краткое наименование, установленное внутренней конструкторской документацией.

Пломбирование ДПА не предусмотрено.

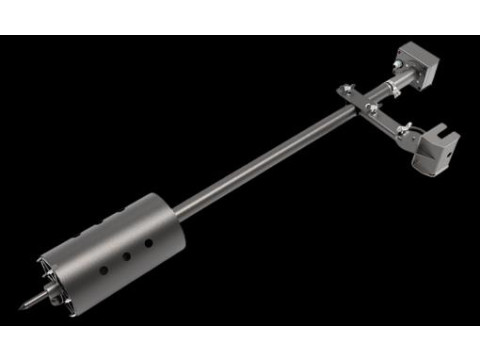

Рисунок 1 - Общий вид ДПА

Рисунок 2 - Шильд с указанием места нанесения заводского номера и знака утверждения типа

Программное обеспечение

Исполнения ДПА с цифровым интерфейсом RS-485 и совмещенным токовым 4-20 мА и цифровым 1-WIRE выходными сигналами имеют внешнее программное обеспечение (далее -ПО).

Внешнее ПО «GeoScape-2» для персонального компьютера под управлением операционной системы MS Windows предназначено для сбора, первичной обработки, регистрации, отображения и печати информации, поступающей от ДПА, установленных на буровой.

Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» по Р 50.2.077-2014. Внешнее ПО является метрологически значимым и не может быть изменено потребителем. Влияние ПО учтено при нормировании метрологических характеристик ДПА.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1 - Идентификационные данные метрологически значимой части ПО

Технические характеристики

Таблица 2 - Метрологические и технические характеристики ДПА

Таблица 3 - Показатели надежности

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации типографским способом и на шильд средства измерений методом металлографики как указано на рисунке 2.

Комплектность

Таблица 4 - Комплектность ДПА

Сведения о методах измерений

приведены в разделе «Использование по назначению» руководства по эксплуатации «Датчики плотности ареометрические измерительные ДПА-327».

Нормативные документы

Государственная поверочная схема для средств измерений плотности, утвержденная

Приказом Росстандарта от 01.11.2019 № 2603;

ГАРД.414626.002ТУ Датчики плотности ареометрические измерительные ДПА-327.

Технические условия.
