Анализаторы серосодержащих соединений SulfurScan
| Номер в ГРСИ РФ: | 98126-26 |
|---|---|
| Производитель / заявитель: | ООО "СОФТИТЕК", г. Уфа |
Анализаторы серосодержащих соединений SulfurScan (далее - анализаторы) предназначены для непрерывного измерения содержания сероводорода (H2S), диоксида серы (SO2) и их соотношения в технических газах на установках производства серы, серных ямах на предприятиях нефтехимической, нефтеперерабатывающей, газоперерабатывающей и других отраслей промышленности.
Информация по Госреестру
| Основные данные | |
|---|---|
| Номер по Госреестру | 98126-26 |
| Наименование | Анализаторы серосодержащих соединений |
| Модель | SulfurScan |
| Идентификатор записи ФИФ ОЕИ | 8b3f61b5-b1b3-706c-84e2-c9f23bf04dae |
Производитель / Заявитель
ООО «СОФТИТЕК», РОССИЯ, 450112, Республика Башкортостан, г. Уфа, ул. Мира, д. 61
Поверка
| Межповерочный интервал / Периодичность поверки | 12 (мес.) |
| Зарегистрировано поверок |
Поверители
Скачать
|
98126-26: Описание типа
2026-98126-26.pdf
|
Скачать | 243.3 КБ | |
|
98126-26: Методика поверки
МП-935-2025
2026-mp98126-26.pdf
|
Скачать | 1.8 MБ |
Описание типа
Назначение
Анализаторы серосодержащих соединений SulfurScan (далее - анализаторы) предназначены для непрерывного измерения содержания сероводорода (H2S), диоксида серы (SO2) и их соотношения в технических газах на установках производства серы, серных ямах на предприятиях нефтехимической, нефтеперерабатывающей, газоперерабатывающей и других отраслей промышленности.
Описание
Анализаторы состоят из следующих составных частей:
- блок контрольно-силовой, предназначенный для размещения спектрофотометра и его основных компонентов, необходимого электротехнического оборудования;
- оптическая измерительная газовая ячейка;
- оптические линии.
Для использования по назначению на площадке эксплуатации, анализаторы устанавливаются в климатический погодозащищеный шкаф и оснащаются следующим оборудованием:
- импульсными линиями, в том числе электрообогреваемыми для подвода и возврата пробы;
- блоком газовых подключений;
- блоком пробоподготовки;
- блоком отбора и возврата пробы.
Отбор пробы на анализ производится блоком отбора и возврата пробы, после чего проба по обогреваемым импульсным линиям поступает в блок пробоподготовки, где размещается оптическая газовая измерительная ячейка.
Элементарная сера, содержащаяся в технических газах, из-за ее физических свойств (быстрая конденсация и последующая кристаллизация) должна удаляться до момента выхода газа из блока отбора и возврата пробы во избежание отложения на компонентах измерительного тракта и оптической ячейке.
Анализаторы выпускаются в модификации SF-01.
Пломбирование от несанкционированного доступа не предусмотрено.
Общий вид анализаторов представлен на рисунке 1.
Нанесение знака поверки на анализаторы не предусмотрено.
Заводские номера в виде арабских цифр и латинских букв наносят на идентификационную табличку из анодированного алюминия методом лазерной гравировки. Идентификационная табличка представлена на рисунке 2.
Анализаторы могут быть использованы как в невзрывоопасных, так и во взрывоопасных зонах классов 1 и 2 по ГОСТ 31610.10-1-2022 (IEC 60079-10-1:2020) в соответствии с Ех-маркировкой и ГОСТ IEC 60079-14-2013.
Анализаторы формируют аналоговые выходные сигналы от 4 до 20 мА, которые соответствуют содержанию сероводорода и диоксида серы, также передаются сигналы, содержащие данные о содержании газов в цифровой форме по интерфейсу передачи данных RS485/232.

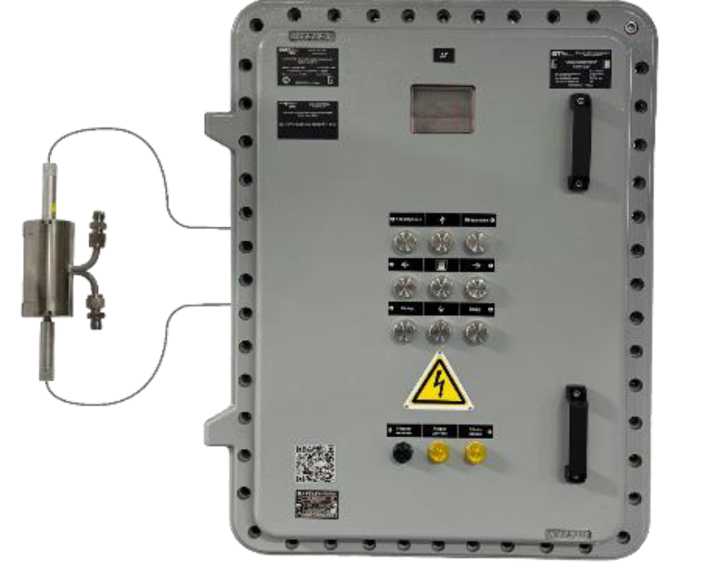

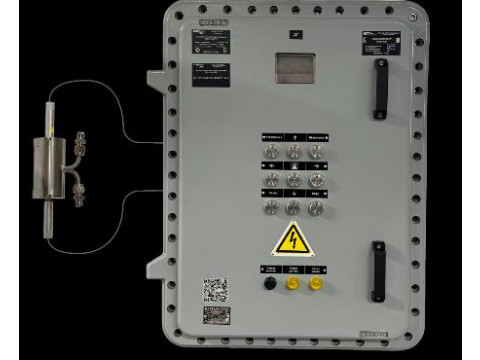

Рисунок 1 - Общий вид анализаторов
софти—.. TSK
ООО«СОФТИТЕК»
info@softitech.ru
Анализатор серосодержащих соединений SulfurScan SF-01
[НОМЕР СЕРТИФИКАТА I 1Ех IIB T4GbX
Зав. Ns AKS00014
Токр. -60...+4О°С
IP66
Дата изготовления: 05.2025 г. Uh 230 В
СФВЕ.413313ХЮ1 ТУ
ОТКРЫВАТЬ, ОТКЛЮЧИВ ОТ СЕТИ1
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 2 - Идентификационная табличка
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) обеспечивает настройку анализаторов, обработку данных об измеренных значениях содержания определяемых компонентов, отображение их значений на дисплее, управление внутренними компонентами анализаторов и их диагностику.
Уровень защиты встроенного ПО «высокий» в соответствии с Р 50.2.077-2014.
Влияние встроенного ПО на метрологические характеристики анализаторов учтено при нормировании метрологических характеристик.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
Спектр-9600 |
|
Номер версии ПО |
Ver120xxxxxxx_xxxx_xx* |
|
Номер версии ПО платформы интерфейса |
Ver533x_xxxxxx_xxxx_xx * |
|
* «х» принимает численные и буквенные значения и не относится к метрологически значимой части. | |
Технические характеристики
Метрологические и основные технические характеристики анализаторов приведены в таблицах 2 - 4.
Таблица 2 - Метрологические характеристики
|
Определяемый компонент |
Диапазон измерений1) объёмной доли, % |
Пределы допускаемой приведенной к верхнему пределу диапазона измерений погрешности, у, % |
Время установления показаний Т0,9, с, не более |
|
Сероводород (H2S) |
от 0 до 2 |
±4 |
90 |
|
от 0 до 5 |
±4 | ||
|
Диоксид серы (SO2) |
от 0 до 2 |
±4 | |
|
от 0 до 5 |
±4 |
1) Диапазон измерений определяется при заказе и указывается в паспорте анализатора.
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
230±22 50 |
|
Потребляемая мощность контрольно-силового блока, Вт, не более |
300 |
|
Габаритные размеры составных частей анализатора, мм: - блок контрольно-силовой (ширинахвысотахглубина) - оптическая измерительная газовая ячейка (диаметрхдлина) |
670x390x490 45x84 |
|
Масса, кг, не более |
250 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность, % - атмосферное давление, кПа |
от -60 до +40 от 30 до 80 от 86 до 106 |
|
Время прогрева анализаторов до начала проведения измерений, мин, не более |
90 |
|
Степень защиты по ГОСТ 14254-2015 (IEC 60529:2013), не менее |
IP66 |
|
Ех-маркировка по ГОСТ 31610.0-2019 (IEC 60079-0:2017) |
1Ex IIB Т4 Gb X 1Ex ПС Т4 Gb X |
Таблица 4 - Показатели надёжности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
24000 |
|
Срок службы, лет |
10 |
Знак утверждения типа
наносится на идентификационную табличку методом лазерной гравировки (рисунок 2).
Комплектность
Комплектность поставки анализаторов приведена в таблице 5.
Таблица 5 - Комплектность поставки анализаторов
|
Наименование |
Обозначение |
Количество |
|
Анализатор серосодержащих соединений |
SulfurScan |
1 шт. |
|
Руководство по эксплуатации |
СФВЕ.413313.001 РЭ |
1 экз. |
|
Паспорт |
СФВЕ.413313.001 ПС |
1 экз. |
Сведения о методах измерений
приведены в разделе 1 «Описание и работа» в документе СФВЕ.413313.001 РЭ «Анализаторы серосодержащих соединений SulfurScan. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от «31» декабря 2020 г. № 2315 «Об утверждении государственной поверочной схемы для средств измерений содержания компонентов в газовых и газоконденсатных средах»;
ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия;
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия;
ГОСТ Р 50759-95 Анализаторы газов для контроля промышленных и транспортных выбросов. Общие технические условия;
ГОСТ Р 52350.29.1-2010 «Взрывоопасные среды. Часть 29-1. Газоанализаторы. Общие технические требования и методы испытаний газоанализаторов горючих газов»;
СФВЕ.413313.001 ТУ «Анализаторы серосодержащих соединений SulfurScan. Технические условия».
