Система измерительная коммерческого учета резервуарного парка НБ «Новоселки» ООО «ЛУКОЙЛ-Транс»
| Номер в ГРСИ РФ: | 98127-26 |
|---|---|
| Производитель / заявитель: | ООО «Эталон», г. Пермь |
Система измерительная коммерческого учета резервуарного парка НБ «Новоселки» ООО «ЛУКОЙЛ-Транс» (далее - СКУ) предназначена для измерений объема и вычисления массы жидких нефтепродуктов в резервуарах.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98127-26 | ||||||
| Наименование | Система измерительная коммерческого учета резервуарного парка НБ «Новоселки» ООО «ЛУКОЙЛ-Транс» | ||||||
| Приказы |
№601 от
30.03.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | ce1a0249-5b37-4c83-3bfd-a74fdcedcd5c | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Эталон», РОССИЯ, 614066, Пермский край, г. Пермь, Космонавтов шоссе, д. 137, офис 72
Поверка
| Методика поверки / информация о поверке |
МП-984-2025 ГСИ. Система измерительная коммерческого учета резервуарного парка НБ «Новоселки» ООО «ЛУКОЙЛ-Транс». Методика поверки.
(с 30.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98127-26: Описание типа
2026-98127-26.pdf
|
Скачать | 126.9 КБ | |
|
98127-26: Методика поверки
МП-984-2025
2026-mp98127-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Система измерительная коммерческого учета резервуарного парка НБ «Новоселки» ООО «ЛУКОЙЛ-Транс» (далее - СКУ) предназначена для измерений объема и вычисления массы жидких нефтепродуктов в резервуарах.
Описание
Принцип действия СКУ основан на косвенном методе статических измерений массы нефтепродуктов. Масса нефтепродуктов в резервуаре вычисляется как произведение значений объема нефтепродуктов и их плотности, приведенных к одинаковым условиям. Объем нефтепродуктов в резервуаре определяется с использованием градуировочных таблиц резервуара по значениям уровня наполнения, полученных с системы учета и контроля резервуарных запасов Entis (далее - система Entis) (регистрационный номер 67622-17). Плотность нефтепродуктов определяется по значениям гидростатического давления и уровня, полученных с системы Entis.
Конструктивно СКУ состоит из резервуаров наземных вертикальных стальных цилиндрических РВС-5000, зав. №№ Р-1, Р-2, Р-3, Р-4, Р-5, Р-6 (далее - резервуары) оснащенных системой Entis.
Резервуары представляют собой стальную конструкцию, состоящую из стенки, днища, крыши, люков, патрубков.
Система Entis состоит из уровнемеров поплавковых 854, преобразователей температуры VITO модели 762 с датчиками температуры VITO модели 767, преобразователей давления серий ST 700 модели ST72F, а также блока CIU 888 (далее - CIU 888) и центральной станции (далее - АРМ оператора) с установленным программным обеспечением. Каждый резервуар оснащен одним уровнемером поплавковым 854, одним преобразователем температуры VITO модели 762 с датчиком температуры VITO модели 767, одним преобразователем давления серий ST 700 модели ST72F, блок CIU 888 и АРМ оператора являются общими для всех резервуаров.
Цифровой сигнал с информацией об измеренных в резервуарах уровнях, температуре и гидростатическом давлении нефтепродуктов поступает на входы устройства CIU 888 по протоколу связи Honeywell Enraf BPM. В устройстве CIU 888, которое используя заранее введенные конфигурационные данные о параметрах резервуаров, продукта, окружающей среды и др. выполняет расчеты количества и параметров нефтепродуктов. Визуализация измерительной информации и взаимодействие операторов (интерфейсов) с системой обеспечивается в АРМ оператора.
Состав и технологическая схема СКУ обеспечивает выполнение следующих функций:
- измерение плотности, объема, и вычисление массы нефтепродуктов в резервуарах при контроле резервуарных запасов и при выполнении учетных операций;
- автоматизированное измерение, регистрацию, обработку, контроль, хранение и индикацию параметров процесса;
- предупредительную и аварийную сигнализацию при выходе параметров процесса за установленные границы и при обнаружении неисправности в работе оборудования;
- управление процессом в реальном масштабе времени;
- противоаварийную защиту оборудования установки;
- отображение технологической и системной информации на операторской станции управления;
- накопление, регистрацию и хранение поступающей информации;
- самодиагностику;
- автоматическое составление отчетов и рабочих (режимных) листов;
- защиту системной информации от несанкционированного доступа к программным средствам и изменения установленных параметров.
Пломбирование СКУ не предусмотрено.
Знак поверки наносится на свидетельство о поверке СКУ.
К данному типу средства измерений относится СКУ с заводским номером 02-LT_NB-NOV.
Заводской номер 02-LT_NB-NOV СКУ, наносится типографским способом на маркировочную табличку, расположенную на шкафу CIU 888, и на титульный лист паспорта СКУ. Общий вид маркировочной таблички и места нанесения заводского номера и знака утверждения типа представлены на рисунке 1.

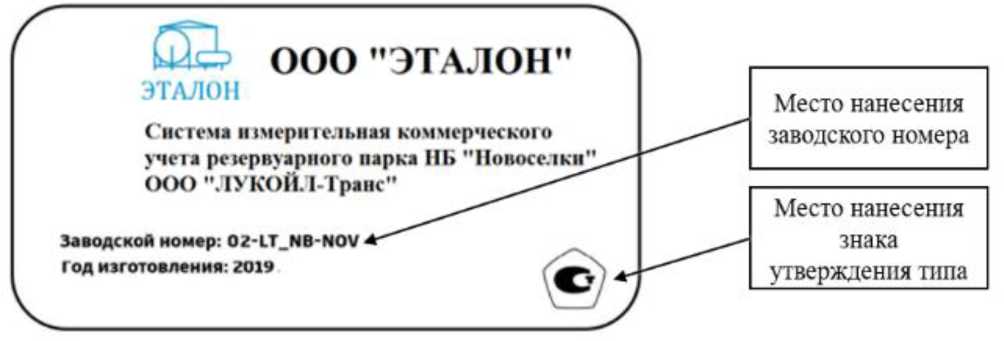

Рисунок 1 - Общий вид маркировочной таблички и места нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) СКУ обеспечивает реализацию функций СКУ. ПО разделено на две части: встроенное ПО и внешнее ПО, установленное на автоматизированном рабочем месте оператора технолога. СКУ имеет встроенное программное обеспечение и энергонезависимую память для хранения заводских настроек.
ПО защищено использованием паролей доступа к данным, а также аппаратной блокировкой - «замковыми» переключателями, находящимися на передней панели CIU 888.
Конструкция СКУ исключает возможность несанкционированного влияния на ПО СИ и измерительную информацию.
Уровень защиты ПО СКУ «высокий» в соответствии с Р 50.2.077-2014.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений массы1) нефтепродуктов по отдельному резервуару, т |
от 112 до 3978 |
|
Диапазон измерений массы1), принятых в резервуар или отпущенных из резервуара, т |
от 130 до 3859 |
|
Пределы допускаемой относительной погрешности определения вместимости резервуаров, % |
±0,1 |
|
Пределы допускаемой относительной погрешности измерений массы нефтепродуктов, %: - при измерении массы нефтепродуктов до 200 т вкл. - при измерении массы нефтепродуктов от 200 т |
±0,65 ±0,5 |
|
1) Указан максимальный диапазон измерений. Фактический диапазон измерений определяется при проведении поверки СКУ и не может выходить за пределы указанных значений диапазона измерений. | |
Таблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
Нефтепродукты: бензин неэтелированный по ГОСТ 32513-2023 дизельное топливо по ГОСТ 32511-2013 |
|
Уровень нефтепродуктов в резервуарах1), мм |
от 425 до 11940 |
|
Плотность нефтепродуктов в резервуарах при 15 °С, кг/м3 |
от 725,00 до 840,00 |
|
Плотность нефтепродуктов в резервуарах при рабочих условиях2), кг/м3 |
от 701,88 до 874,95 |
|
Температура нефтепродуктов, °С |
от -35 до +40 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380+57; 220+22 —/О —33 50±1 |
|
Условия эксплуатации: а) температура окружающей среды, °С: - в местах установки уровнемеров поплавковых 854, преобразователей температуры VITO модели 762 с датчиками температуры VITO модели 767, преобразователей давления серий ST 700 модели ST72F - в месте установки CIU 888 |
от -40 до +60 от 0 до +30 |
|
1) Указан максимальный диапазон изменений уровня в резервуарах, конкретное значение на каждый из резервуаров приводится в паспорте СКУ. 2) Рабочие условия: температура нефтепродуктов в резервуарах изменяется в диапазоне от -35 °С до +40 °С, избыточное давление - 0 МПа. | |
Знак утверждения типа
наносится на маркировочную табличку СКУ и на титульный лист паспорта типографским способом.
Комплектность
Таблица 3 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество, шт./экз. |
|
Система измерительная коммерческого учета резервуарного парка НБ «Новоселки» ООО «ЛУКОЙЛ-Транс», заводской № 02-LT_NB-NOV |
_ |
1 |
|
Руководство по эксплуатации |
_ |
1 |
|
Паспорт |
_ |
1 |
Сведения о методах измерений
приведены в документе в «Государственная система обеспечения единства измерений. Масса нефтепродуктов. Методика измерений системой измерений количества и показателей качества нефтепродуктов (АБ) НБ «Новоселки» ООО «ЛУКОЙЛ-Транс» аттестованном ООО «ПРОММАШ ТЕСТ Метрология», уникальный номер записи в реестре аккредитованных лиц № RA.RU.314404, свидетельство об аттестации методики измерений № 003/RA.RU.314404/2025.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»;
ГОСТ 8.587-2019 Государственная система обеспечения единства измерений. Масса нефтепродуктов и нефтепродуктов. Методики (методы) измерений.
