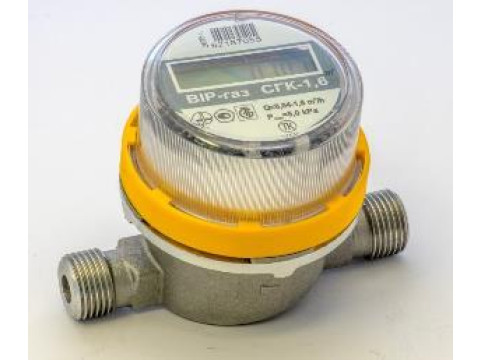

Счетчики газа бытовые СГК-1,6
| Номер в ГРСИ РФ: | 98128-26 |
|---|---|
| Категория: | Счетчики газа |
| Производитель / заявитель: | ООО ПКФ "Бетар", г.Чистополь |
Счетчики газа бытовые СГК-1,6 (далее - счетчики) предназначены для измерений в непрерывном режиме объема газа в условиях эксплуатации при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98128-26 | |||||||||||||||
| Действует | по 30.03.2031 | |||||||||||||||
| Наименование | Счетчики газа бытовые | |||||||||||||||
| Модель | СГК-1,6 | |||||||||||||||
| Модификации |
СГК-1,6 СГК-1,6 ТК СГК-1,6 ИВ СГК-1,6 ТК ИВ |
|||||||||||||||
| Приказы |
№601 от
30.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3de13e01-f345-8da5-670f-c9af9fd24740 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО ПКФ «БЕТАР», РОССИЯ, 422986, Республика Татарстан, Чистопольский район, г. Чистополь, ул. Энгельса, д. 129Т, помещение Н-1
Поверка
| Методика поверки / информация о поверке |
МП 1775-13-2025 ГСИ. Счетчики газа бытовые СГК1,6. Методика поверки.
(с 30.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
6 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98128-26: Описание типа
2026-98128-26.pdf
|
Скачать | 163.6 КБ | |
|
98128-26: Методика поверки
МП 1775-13-2025
2026-mp98128-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Счетчики газа бытовые СГК-1,6 (далее - счетчики) предназначены для измерений в непрерывном режиме объема газа в условиях эксплуатации при учете потребления газа индивидуальными потребителями в жилищно-коммунальном и бытовом хозяйстве.
Описание
Принцип действия счетчиков основан на изменении пропорционально расходу частоты акустических колебаний газа, проходящего через струйный блок датчика расхода и счете импульсов, вырабатываемых датчиком расхода.
Газ, проходя через струйный генератор датчика расхода, генерирует в нем акустические колебания с частотой пропорциональной расходу газа. Акустические колебания передаются в пневмоэлектропреобразователь, в котором акустические колебания преобразуются в электрический сигнал. Электрический сигнал поступает в электронный блок, который производит усиление сигнала, формирует импульсы счета, производит подсчет импульсов, переводит полученное количество импульсов в значение потреблённого объёма газа и выводит это значение на жидкокристаллический индикатор (ЖКИ).
Счетчики состоят из:
1) герметичного датчика расхода, включающего в себя струйный блок и пневмоэлектропреобразователь;
2) электронного блока с ЖКИ и батареей для питания блока электронного и ЖКИ, производящего усиление и формирование импульсов счета;
3) кожуха;
4) пломбировочного кольца с пломбой.
Счетчики имеют отсчетное устройство в виде ЖКИ, на котором цифры слева до точки показывают объем газа в кубических метрах, а три цифры после точки соответственно в десятых, сотых и тысячных долях кубического метра.
Счетчики выпускаются в следующих исполнениях:
- без температурной коррекции и без импульсного выхода СГК-1,6;
- с температурной коррекцией и без импульсного выхода СГК-1,6 ТК;
- без температурной коррекции и с импульсным выходом СГК-1,6 ИВ;
- с температурной коррекцией и с импульсным выходом СГК-1,6 ТК ИВ.
Счетчики в исполнении с импульсным выходом оснащены оптроном и позволяют передавать данные о расходе газа (показания счетчика).
Исполнение счетчика с температурной коррекцией приводит измеренный объем газа к температуре 20 °С.

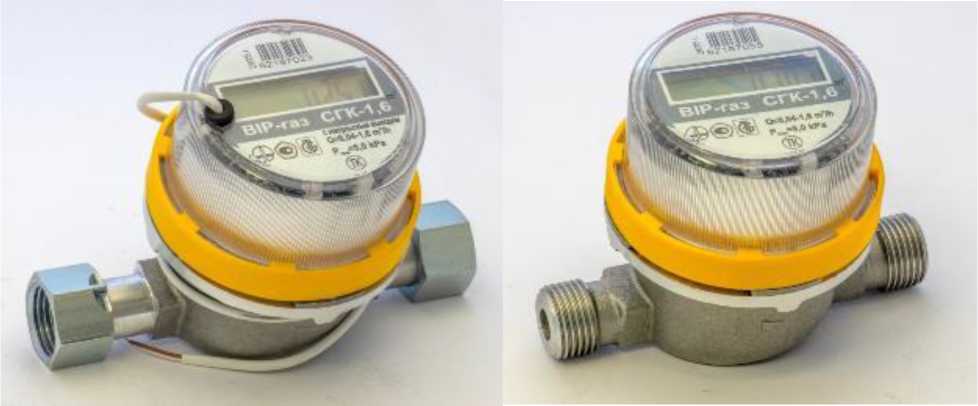

Общий вид счетчиков представлен на Рисунке 1.

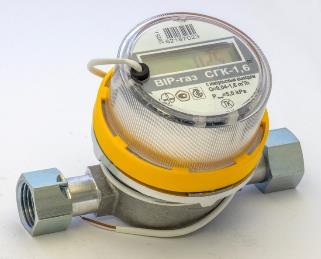

Рисунок 1 - Общий вид счетчиков газа бытовых СГК-1,6
Год выпуска, заводской номер счетчиков газа, состоящий из восьми арабских цифр, и знак утверждения типа наносятся на лицевую панель счетчиков флексографским способом. Обозначение мест нанесения заводского номера и знака утверждения типа представлены на Рисунке 2.
1 - заводской номер счетчика и год выпуска;
2 - знак утверждения типа
Рисунок 2 - Обозначения мест нанесения заводского номера и знака утверждения типа
Пломбирование счетчиков осуществляется нанесением знака поверки на самоклеящуюся наклейку (пломбу), прикрепляемую на место смыкания пломбировочного кольца, которое соединяет датчик расхода c электронным блоком и кожух, или давлением на свинцовую (пластмассовую) пломбу, навешиваемую на внешнюю боковую сторону счетчиков с применением проволоки, пропущенную сквозь отверстия в пломбировочном кольце. Материал самоклеящейся наклейки (пломбы) является разрушаемым при отклеивании и не допускает повторного использования.

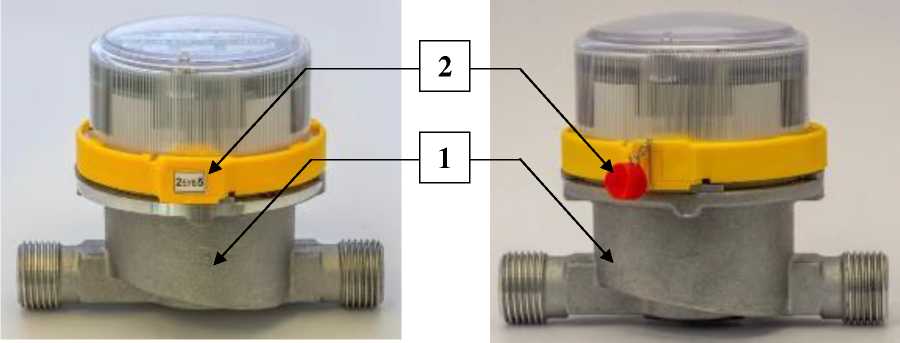

Схема пломбирования и обозначение мест для нанесения пломбы для защиты от несанкционированного доступа представлена на Рисунке 3.
1 - счетчик газа;
2 - самоклеящаяся наклейка (пломба) или свинцовая
(пластмассовая) пломба со знаком поверки, предотвращающая демонтаж кожуха и доступ к электронному блоку счетчика
Рисунок 3 - Схема пломбирования счетчиков
Программное обеспечение
Программное обеспечение (далее - ПО) счетчиков является встроенным. Все ПО является метрологически значимым.
ПО счетчиков обеспечивает измерение и хранение результатов измерений, а также их отображение на ЖКИ прибора.
Возможность несанкционированного влияния на ПО счетчика через интерфейс связи отсутствует. ПО счетчика не оказывает влияния на метрологические характеристики средства измерений. Средства и пользовательская среда для программирования или изменения ПО отсутствует.
Конструкция счетчиков исключает возможность несанкционированного влияния на ПО счетчиков и измерительную информацию.
ПО обладает следующими функциональными возможностями:
- прием и подсчет импульсов с учетом калибровочных переменных, поступающих с частотой, пропорциональной расходу газа, с выхода пневмоэлектропреобразователя после их усиления и обработки компаратором электронного блока счетчика;
- преобразование количества накапливаемых импульсов в значение объема потребленного газа;
- отображение измеренной величины объема газа на встроенном ЖКИ;
- вывод на внешний ИК-светодиод калиброванных импульсов, соответствующих прохождению 1 л газа (воздуха) через счетчик;
- хранение накопленного значения объема потребляемого газа в энергонезависимой памяти микроконтроллера счетчика;
- вывод на ЖКИ номера версии ПО и значения контрольной суммы при включении питания;
- защита от несанкционированного доступа (изменения) к данным.
С целью обеспечения целостности ПО производит расчет цифрового идентификатора ПО и индикацию его на ЖКИ. Расчет цифрового идентификатора производится по алгоритму CRC16.
Идентификационные данные ПО приведены в Таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
СГ 1.6-4 |
|
Номер версии (идентификационный номер) ПО |
1.10 |
|
Цифровой идентификатор ПО |
3AF9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC16 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «высокий» в соответствии с Р 50.2.077-2014.
Метрологические и основные технические характеристики
Таблица 2 - Метрологические характеристики счетчиков
|
Наименование характеристики |
Значение характеристики |
|
Максимальный расход Qмакс, м3/ч |
1,60 |
|
Номинальный расход Qhom, м3/ч |
0,80 |
|
Минимальный расход, Qmuh, м3/ч |
0,04 |
|
Порог чувствительности, м3/ч, не более |
0,025 |
|
Перепад давления на максимальном расходе Qмaкс, мм вод. ст. (кПа), не более |
160 (1,6) |
|
Пределы допускаемой относительной погрешности при нормальных условиях, %, в диапазоне расходов: Qмин < Q < 0,2' Qмакс 0,2^макс < Q < Qмакс |
±2,5 ±1,5 |
|
Пределы допускаемой дополнительной относительной погрешности, вызванной отклонением температуры окружающего воздуха от нормальной* на каждые 10 °С изменения температуры в пределах рабочего интервала температур, % |
±1,5 |
|
Примечание: * - нормальная температура измеряемой среды 20±5 °С | |
Таблица 3 - Технические характеристики счетчиков
|
Наименование характеристики |
Значение характеристики |
|
Измеряемая среда |
природный газ по ГОСТ 5542, газовая фаза сжиженного углеводородного газа по ГОСТ 34858 |
|
Номинальный диаметр, DN |
15 |
|
Емкость отсчетного устройства, м3, не менее |
99999,999 |
|
Рабочее давление измеряемой среды, кПа, не более |
5,0 |
|
Температура измеряемой среды, °С |
от -10 до +50 |
|
Масса, кг, не более |
0,4 |
|
Габаритные размеры (ВысотахШиринахДлина), мм, не более |
95x95x115 |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение характеристики |
|
Условия эксплуатации: - температура окружающего воздуха, °С - влажность при температуре не более 35 °С, %, не более - атмосферное давление, кПа |
от -10 до +50 95 от 84 до 106,7 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение характеристики |
|
Средняя наработка на отказ, ч, не более |
220 000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится в нижнюю левую часть лицевой панели счетчиков флексографским способом и в верхний левый угол титульного листа руководства по эксплуатации типографским способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Количество, шт. |
Примечание |
|
Счетчик |
1 |
_ |
|
Прокладка паронитовая |
1 |
Поставляется вместе со счетчиком с накидной гайкой |
|
2 |
Поставляется вместе со счетчиком с двумя накидными гайками | |
|
Руководство по эксплуатации |
1 |
_ |
|
Упаковка индивидуальная |
1 |
_ |
Сведения о методах измерений
приведены в разделе 5 «Устройство и принцип действия» руководства по эксплуатации ПДЕК.407292.015 РЭ «Счетчик газа бытовой СГК-1,6».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии № 1133 от 11.05.2022 г. «Об утверждении государственной поверочной схемы для средств измерений объемного и массового расходов газа»;
ПДЕК.407292.015 ТУ «Счетчики газа бытовые СГК-1,6» Технические условия.
