Экспресс-анализаторы серы и углерода с индукционным нагревом АУС-9144
| Номер в ГРСИ РФ: | 98129-26 |
|---|---|
| Производитель / заявитель: | ООО «Чермета», г. Москва |
Экспресс-анализаторы серы и углерода с индукционным нагревом АУС-9144 (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в металлах, сплавах, руде, продуктах переработки и других твердых материалах.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98129-26 | |||||||||||||||
| Действует | по 30.03.2031 | |||||||||||||||
| Наименование | Экспресс-анализаторы серы и углерода с индукционным нагревом | |||||||||||||||
| Модель | АУС-9144 | |||||||||||||||
| Приказы |
№601 от
30.03.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Серийное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | 9cd10b03-c042-ec2f-33a9-62bff1ed61e6 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
ООО «Чермета», РОССИЯ, 124365, г. Москва, вн. тер. г. муниципальный округ Крюково, г. Зеленоград, ул. Радио, д. 23, стр. 1
Поверка
| Методика поверки / информация о поверке |
МП 73-241-2025 ГСИ. Экспресс-анализаторы серы и углерода с индукционным нагревом АУС-9144. Методика поверки.
(с 30.03.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98129-26: Описание типа
2026-98129-26.pdf
|
Скачать | 219.3 КБ | |
|
98129-26: Методика поверки
МП 73-241-2025
2026-mp98129-26.pdf
|
Скачать | 1.9 MБ |
Описание типа
Назначение
Экспресс-анализаторы серы и углерода с индукционным нагревом АУС-9144 (далее - анализаторы) предназначены для измерений массовой доли углерода и серы в металлах, сплавах, руде, продуктах переработки и других твердых материалах.
Описание
Принцип действия анализаторов основан на сжигании исследуемого образца в высокочастотной индукционной печи в потоке кислорода и дальнейшем детектировании газообразных продуктов окисления углерода и серы в форме диоксида углерода (CO2) и диоксида серы (SO2) методом инфракрасной спектрометрии.
Конструктивно анализаторы представляют собой настольные лабораторные приборы, состоящие из системы аналитического узла и электронных весов. Система аналитического узла включает в себя печь дожигания, высокочастотную индукционную печь, инфракрасную газовую ячейку, систему газового тракта и устройство управления.
Навеска анализируемого образца с ускорителем (например, флюсом) в керамическом тигле помещается в высокочастотную индукционную печь и сжигается в потоке кислорода. Образовавшиеся в результате сжигания образца газы - диоксид углерода (CO2) и диоксид серы (SO2) - увлекаются током кислорода и проходят через систему фильтров, после чего попадают в систему детектирования. В блоке детектирования продукты сгорания анализируются по изменению поглощения инфракрасного излучения на выделенных длинах волн для диоксида углерода и диоксида серы. Интенсивность поглощения инфракрасного излучения пропорциональна содержанию анализируемых элементов в пробе. Полученная информация передается на управляющий компьютер, где производится расчет массовой доли компонента с учетом массы пробы. Весь анализ выполняется автоматически под управлением программного обеспечения (далее - ПО).
Градуировка анализаторов производится по стандартным образцам состава твердых материалов, аттестованных по массовой доле углерода и серы.
После каждого анализа проводится автоматическая продувка камеры сжигания и регулярная очистка фильтра для подготовки анализатора к следующему измерению.
Анализаторы могут быть оснащены детекторами для измерений массовой доли углерода и/или серы. Конструкция анализаторов позволяет установку до 4 детекторов. Доступные длины кювет детекторов для углерода составляют 5 мм, 10 мм, 20 мм, 100 мм и для серы: 10 мм, 20 мм, 100 мм, 300 мм. В зависимости от задач пользователя анализаторы могут быть оснащены любым набором детекторов и диапазоном показаний массовой доли элементов.
Дополнительно анализаторы могут быть оснащены галогеновой ловушкой и пылевыми фильтрами.
Корпус анализаторов изготавливается из металлических сплавов, окрашивается в цвета в соответствии с технической документацией производителя.
Маркировочная табличка с серийным номером расположена на задней стенке анализатора. Серийный номер имеет цифровой формат, наносится методом ударномеханической маркировки или лазерной гравировки на металлическую пластину. Нанесение знака поверки на анализатор и пломбирование анализатора не предусмотрено. Общий вид анализаторов и место нанесения знака утверждения типа представлены на рисунке 1. Место нанесения маркировочной таблички на анализатор представлено на рисунке 2. Общий вид маркировочной таблички анализатора с серийным номером представлен на рисунке 3.
Место нанесения знака утверждения типа

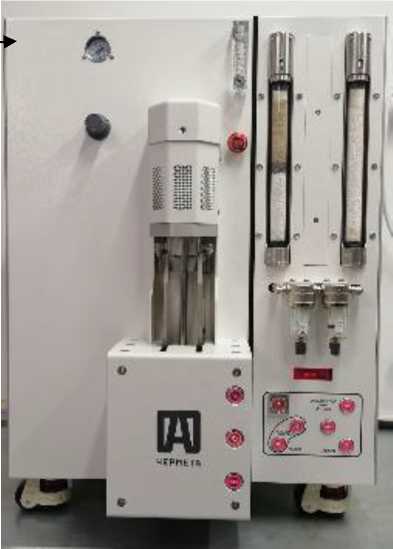

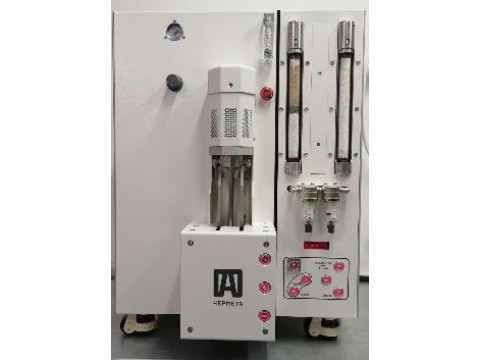

Рисунок 1 - Общий вид экспресс-анализаторов серы и углерода с индукционным нагревом АУС-9144

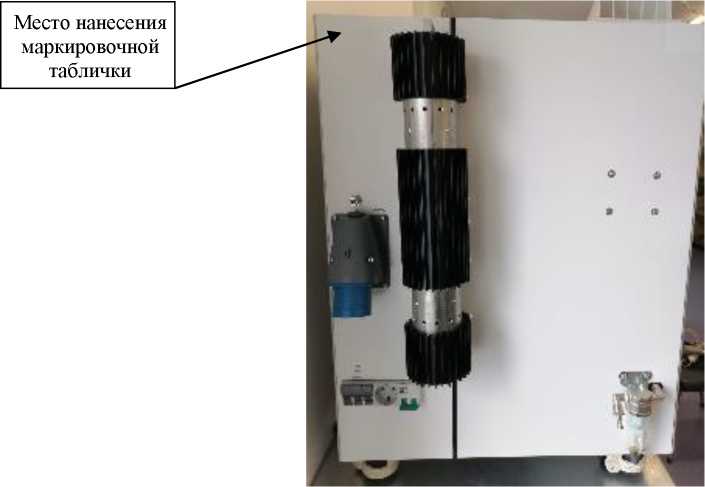

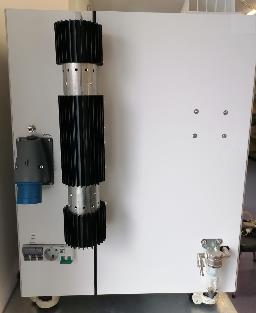

Рисунок 2 - Место нанесения маркировочной таблички на экспресс-анализаторы
серы и углерода с индукционным нагревом АУС-9144
Место нанесения серийного номера
Экспресс-анализатор
ООО «ЧЕРМЕТА»
Модель АУС-9144 Серийный номер: Дата выпуска: ТЕДЛ.415311.001ТУ
Сделано в России www.chermeta.ru
Рисунок 3 - Общий вид маркировочной таблички экспресс-анализаторов серы и углерода с индукционным нагревом АУС-9144
Программное обеспечение
Анализаторы оснащены ПО на управляющем компьютере, позволяющим проводить контроль процесса измерений, осуществлять сбор экспериментальных данных, обрабатывать их и сохранять полученные результаты измерений, передавать полученные результаты на принтер и в систему управления производством.
Идентификационные данные ПО приведены в таблице 1.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «средний» по Р 50.2.077-2014. Влияние ПО на метрологические характеристики учтено при их нормировании.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
cheSCan |
|
Номер версии (идентификационный номер) ПО |
1.Х1) |
|
Цифровой идентификатор ПО |
_ |
|
1) «Х» относится к метрологически незначимой части ПО и принимает значения от 0 до 9. Формат номера может содержать от 1 до 3 значений «Х», разделенных точкой. | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Предел допускаемого значения относительного среднего квадратического отклонения выходного сигнала1), % - углерода2) |
1 |
|
- серы3) |
2 |
|
Чувствительность для углерода2), у.е/г, не менее, для длины кюветы: - 5 мм |
12000 |
|
- 10 мм |
24000 |
|
- 20 мм |
48000 |
|
- 100 мм |
300000 |
Продолжение таблицы 2
|
Наименование характеристики |
Значение |
|
Чувствительность для серы3), у.е/г, не менее, для длины кюветы: | |
|
- 10 мм |
4000 |
|
- 20 мм |
8000 |
|
- 100 мм |
40000 |
|
- 300 мм |
150000 |
|
Предел обнаружения для углерода, мг, для длины кюветы: | |
|
- 5 мм |
0,03 |
|
- 10 мм |
0,01 |
|
- 20 мм |
0,005 |
|
- 100 мм |
0,001 |
|
Предел обнаружения для серы, мг, для длины кюветы: | |
|
- 10 мм |
0,05 |
|
- 20 мм |
0,02 |
|
- 100 мм |
0,005 |
|
- 300 мм |
0,001 |
|
1) Выходным сигналом в анализаторе является массовая доля элементов. 2) При массовой доле углерода более 0,1 %. 3) При массовой доле серы более 0,02 %. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Тип печи |
индукционная печь |
|
Диапазон показаний массы углерода, мг, для длины кюветы: | |
|
- 5 мм |
от 0,03 до 51 |
|
- 10 мм |
от 0,01 до 18 |
|
- 20 мм |
от 0,005 до 6 |
|
- 100 мм |
от 0,001 до 0,9 |
|
Диапазон показаний массы серы, мг, для длины кюветы: | |
|
- 10 мм |
от 0,05 до 45 |
|
- 20 мм |
от 0,02 до 13,5 |
|
- 100 мм |
от 0,005 до 3 |
|
- 300 мм |
от 0,001 до 0,9 |
|
Диапазон показаний массовой доли углерода, %, для длины | |
|
кюветы: | |
|
- 5 мм |
от 0,003 до 100 |
|
- 10 мм |
от 0,001 до 36 |
|
- 20 мм |
от 0,0005 до 12 |
|
- 100 мм |
от 0,0001 до 1,8 |
|
Диапазон показаний массовой доли серы, %, для длины кюветы: | |
|
- 10 мм |
от 0,005 до 90 |
|
- 20 мм |
от 0,002 до 27 |
|
- 100 мм |
от 0,0005 до 6 |
|
- 300 мм |
от 0,0001 до 1,8 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
615 |
|
- ширина |
820 |
|
- глубина |
870 |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Масса, кг, не более |
130 |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц - потребляемая мощность, кВ^А, не более |
230±23 50±0,4 3,0 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при +25 °С (без образования конденсата), % |
от +10 до +35 от 20 до 80 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Вероятность безотказной работы анализатора за время 2000 часов, не менее |
0,92 |
|
Средняя наработка на отказ, ч |
23504 |
|
Средний срок службы Тср, лет, не менее |
17 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель корпуса анализатора в виде наклейки.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
1 Экспресс-анализатор серы и углерода с индукционным нагревом |
АУС-9144 |
1 шт. |
|
2 Программное обеспечение |
cheSCan |
1 шт. |
|
3 Аналитические весы I специального класса точности по ГОСТ OIML R 76-1-2011 (дискретность 0,0001 г, наибольший предел взвешивания не менее 50 г) |
_ |
1 шт. |
|
4 Паспорт |
ТЕДЛ.415311.001ПС |
1 экз. |
|
5 Руководство по эксплуатации |
ТЕДЛ.415311.001РЭ |
1 экз. |
|
6 Методика поверки |
_ |
1 экз. |
|
Примечание - Позиция 3 поставляется по дополнительному заказу. | ||
Сведения о методах измерений
приведены в Приложении А «Рекомендации по проведению анализов» документа ТЕДЛ.415311.001РЭ «Экспресс-анализаторы серы и углерода с индукционным нагревом АУС-9144. Руководство по эксплуатации».
При использовании в сфере государственного регулирования обеспечения единства измерений средства измерений применяются в соответствии с аттестованными методиками (методами) измерений.
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 19.02.2021 г. № 148 «Об утверждении Государственной поверочной схемы для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17.05.2021 г. № 761 «О внесении изменений в приложение А к Государственной поверочной схеме для средств измерений содержания неорганических компонентов в жидких и твердых веществах и материалах, утвержденной приказом Федерального агентства по техническому регулированию и метрологии от 19 февраля 2021 г. № 148»;
ТЕДЛ.415311.001ТУ Экспресс-анализаторы серы и углерода с индукционным нагревом АУС-9144. Технические условия.
