Система измерений количества и показателей качества нефти СИКН № 834
| Номер в ГРСИ РФ: | 98131-26 |
|---|---|
| Производитель / заявитель: | ООО "Домодедовский опытный машиностроительный завод" (ДОМЗ), г.Домодедово |
Система измерений количества и показателей качества нефти СИКН № 834 (далее -СИКН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98131-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти СИКН № 834 | ||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 5e770ca3-75d9-46d3-243c-4377da82fda3 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ДОМЗ», РОССИЯ, 142005, Московская область, г. Домодедово, ул. Кирова (Центральный мкр.), стр. 27
Поверка
| Методика поверки / информация о поверке |
МП 1781-9-2025 ГСИ. Система измерений количества и показателей качества нефти СИКН № 834. Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98131-26: Описание типа
2026-98131-26.pdf
|
Скачать | 133.5 КБ | |
|
98131-26: Методика поверки
МП 1781-9-2025
2026-mp98131-26.pdf
|
Скачать | 1.1 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти СИКН № 834 (далее -СИКН) предназначена для автоматизированных измерений массового расхода, массы и показателей качества нефти.
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из следующих функциональных частей:
- блок фильтров;
- блок измерительных линий;
- блок измерений показателей качества нефти;
- пробозаборное устройство;
- узел подключения передвижной поверочной установки;
- блок стационарной поверочной установки;
- технологические и дренажные трубопроводы;
- система сбора, обработки информации и управления.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- Счетчики-расходомеры массовые кориолисовые ЭМИС-МАСС 260 (№ 77657-20) (далее - СРМ);
- Датчики давления Агат-100МТ (№ 74779-19);
- Термопреобразователи прецизионные ПТ 0304-ВТ (№ 77963-20);
- Преобразователь плотности и расхода CDM (№ 63515-16);
- Влагомеры нефти поточные УДВН-2п (№ 77816-20);
- Расходомер-счетчик ультразвуковой УРСВ ВЗЛЕТ МР (№ 84382-22);
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) (далее - ИВК);
- термометры и манометры для местной индикации и контроля температуры и давления.
Вспомогательные устройства и технические средства:
- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборники автоматические;
- пробоотборник ручной;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН указан на фирменной табличке лазерной гравировкой и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - буквенно-цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

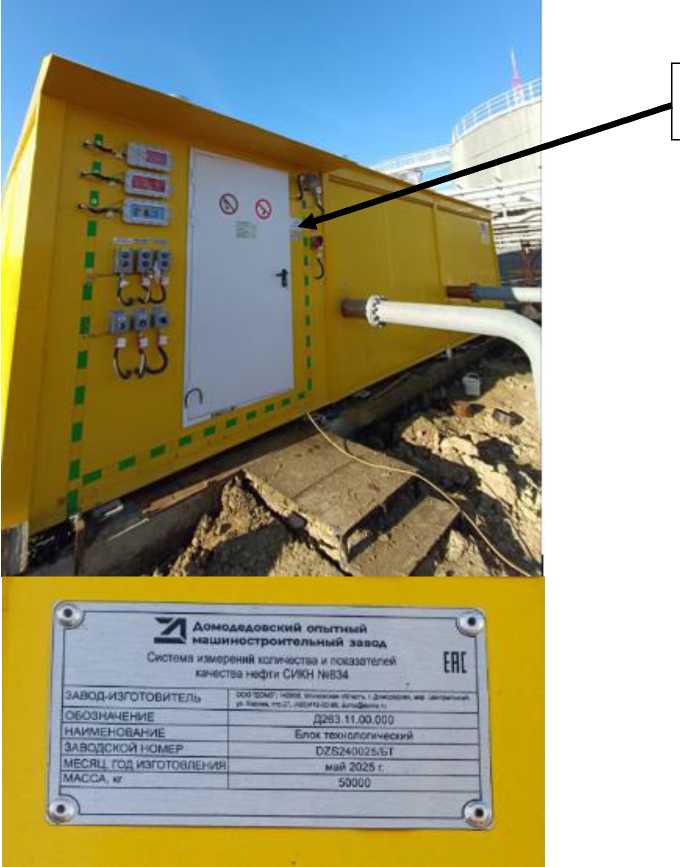

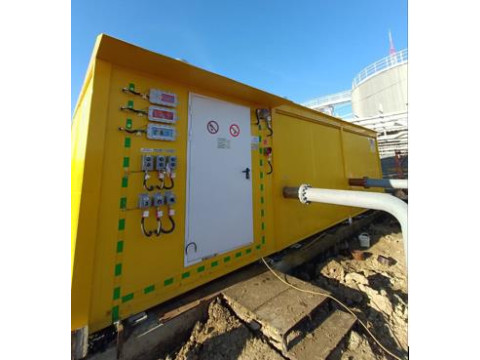

Общий вид СИКН и место крепления маркировочной таблички показаны на рисунке 1.
Маркировочная табличка
Рисунок 1 - Общий вид СИКН и место крепления маркировочной таблички
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК (основной и резервный) |
АРМ оператора | |
|
Идентификационное наименование ПО |
Abak.bex |
mDLL.dll |
|
Номер версии (идентификационный номер) ПО |
1.0 |
1.2.5.16 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4069091340 |
ef9f814ff4180d55bd 94d0debd230d76 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
MD5 |
Технические характеристики
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3.
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений расхода нефти, т/ч (м3/ч) |
от 90 (94) до 180 (262) |
|
Пределы допускаемой относительной погрешности измерений массы брутто нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 518582002, ГОСТ 31378-2009 |
|
Давление измеряемой среды на входе в СИКН, МПа - минимально допустимое - максимально допустимое - расчетное |
0,05 1,0 1,6 |
|
Температура измеряемой среды, °С - минимальная - максимальная |
+5 +50 |
|
Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки и контроля метрологических характеристик |
0,2 0,4 |
|
Вязкость кинематическая, мм2/с (сСт), не более - при температуре измеряемой среды +20 °С |
50 |
|
Плотность измеряемой среды, кг/м3 - при температуре + 20 °С - минимальная - максимальная |
от 714 до 950 688,1* 960,2** |
|
Давление насыщенных паров, кПа (мм рт.ст) - при температуре +20 °С - предельное в соответствии с ГОСТ Р 51858-2002, не более |
от 9,5 до 48,8 (от 71,0 до 366,0) 66,7 (500) |
Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Массовая доля серы, %, не более |
1,8 |
|
Массовая доля парафина, %, не более |
6,0 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая доля механических примесей, %, не более |
0,05 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовая доля сероводорода, млн—1(ррт), не более |
20,0 |
|
Содержание свободного газа |
не допускается |
|
Режим работы СИКН |
непрерывный, с периодической откачкой |
|
Электропитание |
380±38 В/50 Гц 220±22 В/50 Гц |
|
Температура воздуха внутри помещений, °С - помещение блочно-модульного здания блока технологического - помещение блок-бокса блока операторной |
не ниже +10 от +18 до +25 |
|
Срок службы, лет, не менее |
20 |
|
* - при давлении 0,05 МПа и температуре +50 °С * * - при давлении 1,0 МПа и температуре +5 °С | |
Знак утверждения типа
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность
Комплектность СИКН приведена в таблице 4.
Таблица 4 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти СИКН № 834, заводской № DZS240025 |
1 шт. | |
|
Руководство по эксплуатации |
Д 263.00.00.000 РЭ |
1 экз. |
|
Паспорт |
Д 263.00.00.000 ПС |
1 экз. |
Сведения о методах измерений
приведены в документе «ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти СИКН № 834» (свидетельство об аттестации № RA.RU.314707/4709-25 от 29.05.2025 г., рег. № ФР.1.29.2025.51716).
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (п. 6.1.1)
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
