Система измерений количества и показателей качества нефти «Северо-Комсомольское – КНПС Пурпе»
| Номер в ГРСИ РФ: | 98132-26 |
|---|---|
| Производитель / заявитель: | ООО "НПП ОЗНА-Инжиниринг", г.Уфа |
Система измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе» (далее - СИКН) предназначена для автоматизированных измерений количества и показателей качества товарной нефти, поступающей с площадки ЦПС Северо-Комсомольского месторождения в магистральный нефтепровод «Ванкорское месторождение-НПС «Пурпе».
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98132-26 | ||||||
| Наименование | Система измерений количества и показателей качества нефти «Северо-Комсомольское – КНПС Пурпе» | ||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Единичное | ||||||
| Идентификатор записи ФИФ ОЕИ | 2494fee1-d7f7-8af6-b5cf-c1a1aeeeb8df | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО«НПП ОЗНА-Инжиниринг», РОССИЯ, 450071, Республика Башкортостан, город Уфа, ул. Менделеева, д. 205а, этаж 1, офис 19
Поверка
| Методика поверки / информация о поверке |
МП 1780-9-2025 ГСИ. Система измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе ». Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98132-26: Описание типа
2026-98132-26.pdf
|
Скачать | 210.5 КБ | |
|
98132-26: Методика поверки
МП 1780-9-2025
2026-mp98132-26.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Система измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе» (далее - СИКН) предназначена для автоматизированных измерений количества и показателей качества товарной нефти, поступающей с площадки ЦПС Северо-Комсомольского месторождения в магистральный нефтепровод «Ванкорское месторождение-НПС «Пурпе».
Описание
Принцип действия СИКН основан на использовании прямого метода динамических измерений массы нефти, реализованного с помощью счетчиков-расходомеров массовых.
СИКН представляет собой единичный экземпляр измерительной системы, спроектированной для конкретного объекта из компонентов серийного отечественного и импортного производства. Монтаж и наладка СИКН осуществлены непосредственно на объекте эксплуатации в соответствии с проектной документацией на СИКН и эксплуатационными документами ее компонентов.
СИКН состоит из:
- блока фильтров (рабочий и резервный фильтр);
- блока измерительных линий (две рабочие и одна контрольно-резервная измерительные линии, входной и выходной коллекторы);
- блока измерений показателей качества нефти;
- пробозаборного устройства;
- узла подключения передвижной поверочной установки;
- стационарной трубопоршневой поверочной установки;
- технологических и дренажных трубопроводов;
- системы сбора, обработки информации и управления.
В состав СИКН входят следующие средства измерений (регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений):
- счетчики-расходомеры массовые Штрай-Масс (№70629-18);
- датчики давления ЭМИС-БАР (№ 72888-18);
- преобразователи температуры программируемые ТСПУ 031 (№ 46611-16);
- влагомеры нефти поточные УДВН-2п (№ 77816-20);
- преобразователи плотности и расхода CDM, модификации CDM100P (№ 63515-16);
- преобразователи плотности и вязкости FVM (№ 62129-15);
- расходомер-счетчик жидкости ультразвуковой OPTISONIC модель 3400 (№ 80128-20);
- комплексы измерительно-вычислительные расхода и количества жидкостей и газов «АБАК+» (№ 52866-13) (далее - ИВК);
- установка поверочная трубопоршневая двунаправленная OGSB, рег. № 62207-15.
Вспомогательные устройства и технические средства:
- термометры и манометры для местной индикации и контроля температуры и давления;
- автоматизированное рабочее место (далее - АРМ) оператора;
- фильтры с быстросъемными крышками;
- пробоотборник автоматический по ГОСТ 2517;
- пробоотборник ручной;
- термостатирующий цилиндр;
- прибор УОСГ-100 СКП;
- запорная и регулирующая арматура с устройствами контроля протечек.
Заводской номер СИКН указан на фирменной табличке методом лазерной маркировки и в эксплуатационной документации типографским способом. Формат нанесения заводского номера - цифровой. Нанесение знака поверки на СИКН не предусмотрено.
Пломбирование СИКН не предусмотрено.

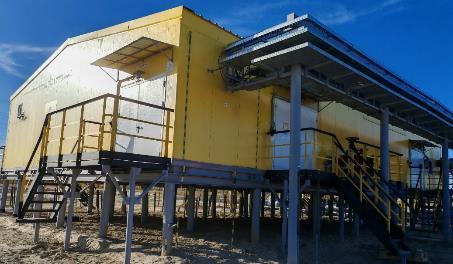

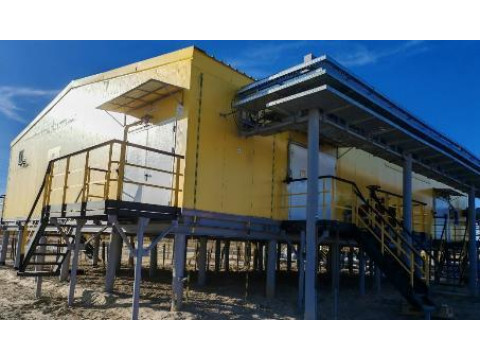

Общий вид СИКН и место крепления маркировочной таблички показаны на рисунке 1.
Фотография маркировочной таблички показана на рисунке 2.
Место крепления маркировочной таблички

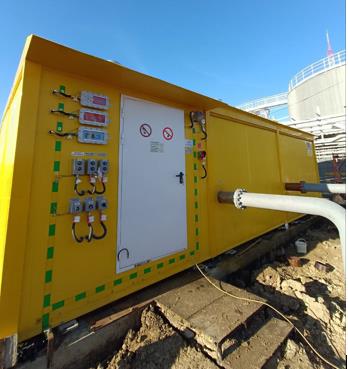

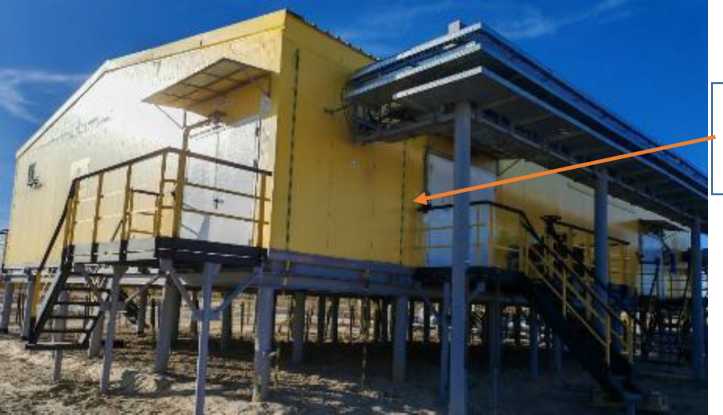

Рисунок 1 - Общий вид СИКН и место крепления маркировочной таблички

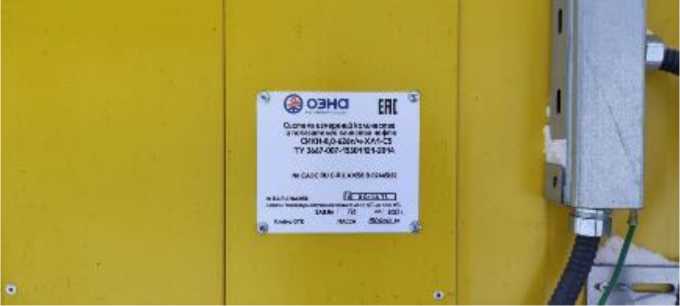

Рисунок 2 - Общий вид маркировочной таблички
Программное обеспечение
Программное обеспечение (ПО) СИКН (ИВК, АРМ оператора) обеспечивает реализацию функций СИКН. Метрологические характеристики СИКН нормированы с учетом влияния ПО.
Наименования ПО и идентификационные данные указаны в таблице 1.
Уровень защиты ПО СИКН «высокий» в соответствии с Р 50.2.077-2014 «ГСИ. Испытания средств измерений в целях утверждения типа. Проверка защиты программного обеспечения».
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение | |
|
ИВК (основной и резервный) |
АРМ оператора | |
|
Идентификационное наименование ПО |
Abak.bex |
ОЗНА- Flow 3.5 |
|
Номер версии (идентификационный номер) ПО |
1.0 |
3.5 |
|
Цифровой идентификатор ПО (контрольная сумма исполняемого кода) |
4069091340 |
9259ССВЕ |
Технические характеристики
Метрологические и основные технические характеристики СИКН, включая показатели точности и физико-химические свойства измеряемой среды, приведены в таблицах 2, 3. Показатели надежности приведены в таблице 4.
аблица 2 - Метрологические характеристики СИКН
|
Наименование характеристики |
Значение |
|
Диапазон измерений массового расхода нефти, т/ч |
от 124,2 до 626,0 |
|
Пределы допускаемой относительной погрешности измерений массы нефти, % |
±0,25 |
|
Пределы допускаемой относительной погрешности измерений массы нетто нефти, % |
±0,35 |
аблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858 |
|
Количество измерительных линий, шт. |
3 (2 рабочих, 1 контрольнорезервная) |
|
Давление нефти на входном коллекторе СИКН с учетом ее подключения к технологическим трубопроводам, МПа |
от 0,40 до 1,48 |
|
Диапазон измерений температуры нефти, °C |
от +5 до +45 |
|
Диапазон плотности рабочей среды в рабочих условиях, кг/м3 |
от 893 до 974 |
|
Вязкость кинематическая в рабочих условиях, мм2/с (сСт), не более |
815,50 |
|
Массовая доля воды, %, не более |
0,5 |
|
Массовая концентрация хлористых солей, мг/дм3, не более |
100 |
|
Массовое содержание механических примесей, %, не более |
0,05 |
|
Содержание парафина, %, не более |
6,0 |
|
Массовая доля сероводорода, млн-1 (ppm), не более |
20 |
|
Массовая доля серы, %, не более |
0,9 |
|
Массовая доля метил- и этил- меркаптанов в сумме, млн-1 (ppm), не более |
40 |
|
Содержание свободного газа |
не допускается |
|
Давление насыщенных паров при максимальной температуре нефти, кПа (мм рт. ст.), не более |
66,7 (500) |
П Продолжение таблицы 3
|
Наименование характеристики |
Значение |
|
Суммарные потери давления на СИКН при максимальном расходе и максимальной вязкости, МПа, не более - в рабочем режиме - в режиме поверки |
0,2 0,4 |
|
Режим работы СИКН |
непрерывный |
|
Параметры электрического питания: - напряжение переменного тока, В - частота переменного тока, Гц |
380 (трехфазное), 220 (однофазное) 50 |
|
Условия эксплуатации: - температура воздуха в блок-боксе СИКН, °С, не менее |
+5 |
аблица 4 - Показатели надежности СИКН
|
Наименование характеристики |
Значение |
|
Срок службы, лет, не менее |
20 |
Знак утверждения типа
наносится в нижней части титульного листа руководства по эксплуатации СИКН типографским способом.
Комплектность
Комплектность СИКН приведена в таблице 5.
Таблица 5 - Комплектность СИКН
|
Наименование |
Обозначение |
Количество |
|
Система измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе», заводской № 726 |
_ |
1 шт. |
|
Руководство по эксплуатации |
ОИ 726.00.00.00.000 РЭ |
1 экз. |
Сведения о методах измерений
«ГСИ. Масса нефти. Методика измерений с применением системы измерений количества и показателей качества нефти «Северо-Комсомольское - КНПС Пурпе» (свидетельство об аттестации № RA.RU.314707/12409-25 от 24.12.2025 г.)
Нормативные документы
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» (перечень, п. 6.1.1)
Приказ Федерального агентства по техническому регулированию и метрологии (Росстандарт) от 26.09.2022 г. № 2356 «Об утверждении Государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
