Счетчики тепла с радиомодулем ИОН
| Номер в ГРСИ РФ: | 98140-26 |
|---|---|
| Производитель / заявитель: | ООО «ИнТехСервис», г. Ижевск |
Счетчики тепла с радиомодулем ИОН (далее - теплосчетчики) предназначены для измерений объемного расхода жидкости, температуры, разности температур теплоносителя и измерений текущего времени в автономном режиме в закрытых системах тепло-и водоснабжения, вычисления количества тепловой энергии и отображения тепловой мощности.
Информация по Госреестру
| Основные данные | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98140-26 | |||||||||
| Действует | по 01.04.2031 | |||||||||
| Наименование | Счетчики тепла с радиомодулем | |||||||||
| Модель | ИОН | |||||||||
| Модификации |
ИОН ИОН-Велес |
|||||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
|||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||
| Характер производства | Серийное | |||||||||
| Идентификатор записи ФИФ ОЕИ | 61494e54-9d56-4ff1-5d38-27bc34e6f589 | |||||||||
| Испытания |
|
|||||||||
Производитель / Заявитель
ООО «ИнТехСервис», РОССИЯ, 426035, Удмуртская республика, г.о. Город Ижевск, г. Ижевск, ул. Тимирязева, д. 13
Поверка
| Методика поверки / информация о поверке |
МП 005-2025 ГСИ. Счетчики тепла с радиомодулем ИОН. Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
4 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98140-26: Описание типа
2026-98140-26.pdf
|
Скачать | 146.2 КБ | |
|
98140-26: Методика поверки
МП 005-2025
2026-mp98140-26.pdf
|
Скачать | 1.7 MБ |
Описание типа
Назначение
Счетчики тепла с радиомодулем ИОН (далее - теплосчетчики) предназначены для измерений объемного расхода жидкости, температуры, разности температур теплоносителя и измерений текущего времени в автономном режиме в закрытых системах тепло-и водоснабжения, вычисления количества тепловой энергии и отображения тепловой мощности.
Описание
Принцип действия теплосчетчиков основан на измерении первичным преобразователем объема, температуры, разности температур и последующей обработке информации по заданному алгоритму, а также преобразовании полученных аналоговых сигналов в цифровые, обработке полученной информации с последующим вычислением объемного расхода, количества тепловой энергии и отображением тепловой мощности, а также измерений текущего времени в автономном режиме.
Конструктивно теплосчетчики состоят из первичного преобразователя (датчика) объемного расхода, двух пар термопреобразователей сопротивления и вычислителя.
Первичный преобразователь объемного расхода теплосчетчиков устанавливается в подающий и обратный трубопроводы в закрытых системах теплоснабжения.
Ультразвуковой преобразователь расхода измеряет расход теплоносителя с помощью ультразвуковых импульсов, попеременно посылаемых в направлении потока и против него. Время прохождения сигнала от излучателя к приемнику в направлении потока сокращается. Время прохождения против потока соответственно увеличивается. На основе разности измеренных значений времени рассчитывается расход.
Комплект термопреобразователей сопротивления измеряет температуру теплоносителя в прямом и обратном трубопроводах.
Результаты измерений преобразователя расхода и комплекта термопреобразователей сопротивления при помощи проводной связи передаются в вычислитель.
Теплосчетчики выпускаются в двух модификациях ИОН и ИОН-Велес: модификация ИОН-Велес, в отличие от модификации ИОН, имеет выходной импульсный сигнал для передачи измеренной информации на сервер диспетчеризации.
Заводской номер наносится на боковую панель теплосчетчиков любым технологическим способом в виде цифрового кода.

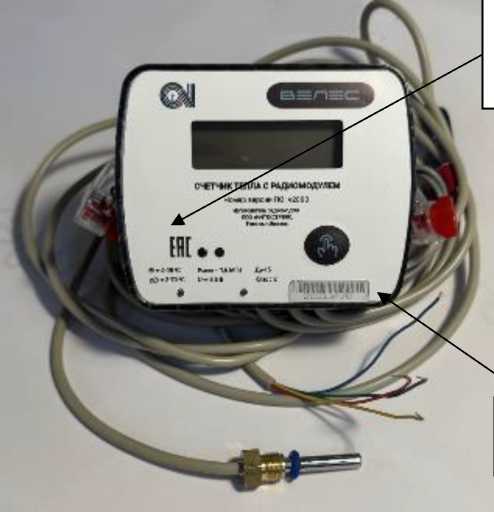

Общий вид теплосчетчиков и места ограничения доступа к местам настройки (регулировки) и места нанесения заводского номера представлены на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с нанесением знака поверки.
Пломба с нанесением знака поверки

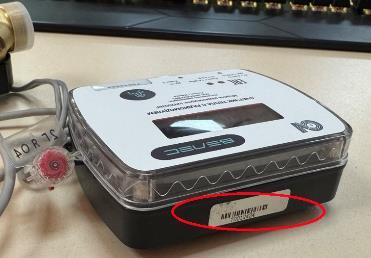

Место нанесения заводского номера
Место нанесения знака утверждения типа
Место нанесения заводского номера

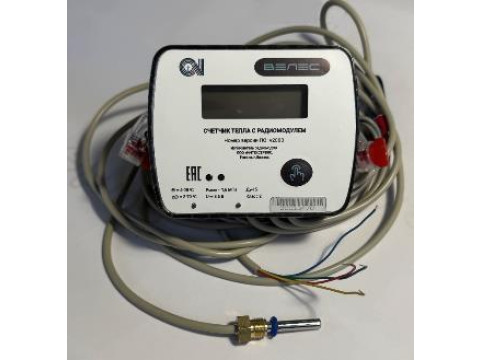

а) вычислитель с термопреобразователями сопротивления

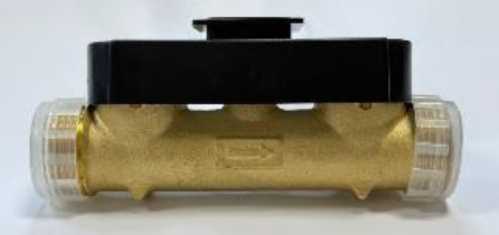

б) первичный преобразователь расхода
Рисунок 1 - Общий вид теплосчетчиков с указанием места нанесения заводского номера, места нанесения знака утверждения типа и места ограничения доступа к местам настройки (регулировки)
Программное обеспечение
Программное обеспечение (далее - ПО) теплосчетчиков состоит из встроенного ПО. Встроенное ПО является метрологически значимым и устанавливается в интегрированной памяти при выпуске теплосчетчика из производства.
ПО предназначено для сбора, преобразования, обработки, отображения на дисплее (индикаторном устройстве) вычислителя измерительной информации, а также передачи результатов измерений и диагностической информации.
Метрологические характеристики теплосчетчиков нормированы с учетом влияния встроенного ПО.
Конструкция теплосчетчиков исключает возможность несанкционированного влияния на ПО и измерительную информацию.
Уровень защиты встроенного ПО от непреднамеренных и преднамеренных изменений -«высокий» в соответствии с рекомендациями Р 50.2.077-2014.
Идентификационные данные встроенного ПО теплосчетчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
IoN2003RF |
|
Номер версии (идентификационный номер ПО), не ниже |
v2003 |
|
Цифровой идентификатор ПО |
- |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Нижний предел измерений объемного расхода Gн жидкости, м3/ч |
0,012 |
|
Верхний предел измерений объемного расхода Gb жидкости, м3/ч |
1,2 |
|
Пределы допускаемой относительной погрешности измерений объемного расхода жидкости, % |
±(2+0,02^Gb/G1)) |
|
Диапазон измерений температуры теплоносителя, °С |
от +4 до +95 |
|
Пределы допускаемой абсолютной погрешности измерений температуры теплоносителя, °С |
±(0,6+0,004Ч2)) |
|
Наименьший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Atn, °С |
3 |
|
Наибольший предел измерений разности температур теплоносителя в подающем и обратном трубопроводах Atb, °С |
70 |
|
Пределы допускаемой относительной погрешности измерений разности температур теплоносителя в подающем и обратном трубопроводах, % |
±(0,5+3^/А^)) |
|
Пределы допускаемой относительной погрешности измерений тепловой энергии теплосчетчика, % |
±(3+4-Atn/At +0,02^Gb/G) |
|
Пределы допускаемой относительной погрешности измерений текущего времени в автономном режиме, % |
±0,05 |
|
П р и м е ч а н и я: 1 - G - измеренное значение объемного расхода теплоносителя, м3/ч. 2 -1 - измеренное значение температуры прямого или обратного потоков теплоносителя, °С. 3 - At - измеренное значение разности температур, °С. | |
Таблица 3 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Коммуникационный протокол выходного цифрового сигнала (RS-485) |
M-Bus |
|
Коммуникационный протокол выходного цифрового сигнала (868 МГц) |
RTH |
|
Диаметр условного прохода Ду, мм |
15* |
|
Порог чувствительности, м3/ч |
0,003 |
|
Максимальное рабочее давление, МПа |
1,6 |
|
Потеря давления при постоянном расходе Gb, МПа, не более |
0,025 |
|
Степень защиты первичного преобразователя измерений объема, температуры и разности температур, обеспечиваемая оболочкой, по ГОСТ 14254-2015 |
IP54 |
|
Параметры электрического питания: - напряжение постоянного тока от стационарного источника питания, В - номинальное напряжение постоянного тока от встроенного элемента питания, В |
от 21,6 до 26,4 3,6 |
|
Габаритные размеры (длинахширинахвысота), мм, не более |
110х80х96 |
|
Масса, кг, не более |
0,75 |
|
Рабочие условия измерений: - температура окружающей среды, °С - относительная влажность воздуха при температуре окружающей среды +35 °С, %, не более |
от +5 до +55 95 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средняя наработка на отказ, ч |
104 000 |
|
Средний срок службы, лет |
12 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на лицевую панель теплосчетчика любым технологическим способом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Счетчик тепла с радиомодулем |
ИОН |
1 шт. |
|
Паспорт |
IoN2003RF ПС |
1 экз. |
|
Руководство по эксплуатации |
IoN2003RF РЭ |
1 экз. |
|
Упаковка |
- |
1 шт. |
Сведения о методах измерений
приведены в разделе 1.10 «Сбор информации» документа IoN2003RF РЭ «Счетчик тепла с радиомодулем ИОН. Руководство по эксплуатации».
Нормативные документы
ГОСТ Р 51649-2014 «Теплосчетчики для водяных систем теплоснабжения. Общие технические условия»
Приказ Федерального агентства по техническому регулированию и метрологии от 29 января 2026 года № 147 «Об утверждении Государственного первичного эталона единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К и Государственной поверочной схемы для средств измерений температуры»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2356 «Об утверждении государственной поверочной схемы для средств измерений массы и объема жидкости в потоке, объема жидкости и вместимости при статических измерениях, массового и объемного расходов жидкости»
Приказ Федерального агентства по техническому регулированию и метрологии от 26 сентября 2022 г. № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
ДСВР.421443.203 «Счетчики тепла с радиомодулем ИОН. Технические условия»
