Счётчики электрической энергии статические Милур 109
| Номер в ГРСИ РФ: | 98142-26 |
|---|---|
| Производитель / заявитель: | ООО "МИЛУР ИС", г. Москва, г. Зеленоград |
Счётчики электрической энергии статические Милур 109 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений параметров сети: среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока в цепях фазы и нейтрали, разности токов между фазой и нейтралью, коэффициента мощности cosр, коэффициента реактивной мощности tg^, активной, реактивной и полной мощности, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, частоты и отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98142-26 | ||||||
| Действует | по 01.04.2031 | ||||||
| Наименование | Счётчики электрической энергии статические | ||||||
| Модель | Милур 109 | ||||||
| Модификации |
Милур 109.XX-X1 X2-X3X3X3X3 X4-X5 X6X6X6-X7 X8 X9 , где Милур 109 - Наименование типа XX - Обозначение конструктивной особенности (может принимать значения от 1 до 99) X1 - Базовый (максимальный) ток; класс по активной/реактивной энергии X2 - Номинальное напряжение X3X3X3X3 - Наличие интерфейсов связи X4 - Наличие модуля СКЗИ X5 - Тип корпуса X6X6X6 - Дополнительные возможности ПУ X7 - Наличие встроенного реле отключения нагрузки X8 - Измерительный элемент в «нулевом» проводе X9 - Тип подключаемого сменного модуля связи На испытания представлены: Милур 109.1-32-RZ-1-DT |
||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 414eaa26-2ecc-2b36-0fe9-a78cb746995b | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «Милур ИС», РОССИЯ, 124498, г. Москва, г. Зеленоград, Георгиевский пр-кт, д. 5
Поверка
| Методика поверки / информация о поверке |
РТКВ.411152.004МП ГСИ. Счётчики электрической энергии статические Милур 109. Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
16 лет
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98142-26: Описание типа
2026-98142-26.pdf
|
Скачать | 213.4 КБ | |
|
98142-26: Методика поверки
РТКВ.411152.004МП
2026-mp98142-26.pdf
|
Скачать | 4.2 MБ |
Описание типа
Назначение
Счётчики электрической энергии статические Милур 109 (далее - счётчики) предназначены для измерений и учёта электрической активной и реактивной энергии в двухпроводных сетях переменного тока напряжением 230 В частотой 50 Гц в соответствии с требованиями ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012, измерений параметров сети: среднеквадратических значений фазного напряжения переменного тока, среднеквадратических значений силы переменного тока в цепях фазы и нейтрали, разности токов между фазой и нейтралью, коэффициента мощности cosф, коэффициента реактивной мощности tgф, активной, реактивной и полной мощности, а также измерений показателей качества электрической энергии согласно ГОСТ 32144-2013: положительного и отрицательного отклонения напряжения, частоты и отклонения основной частоты напряжения, длительности и глубины провала напряжения, длительности и величины перенапряжения.
Описание
Принцип действия счётчиков основан на учете информации, получаемой с импульсных выходов высокопроизводительного специализированного микроконтроллера - измерителя электрической энергии. В зависимости от модификации в счётчиках присутствуют один или два преобразователя тока. В качестве датчика напряжения используется резистивный делитель, включенный в параллельную цепь напряжения. Микроконтроллер реализует управляющие алгоритмы в соответствии со специализированной программой, помещенной в его внутреннюю память. Управление узлами производится микроконтроллером через аппаратно-программные интерфейсы, реализованные на его портах ввода/вывода. Счётчики измеряют количество протекающей через него электрической энергии путём перемножения измеренных им мгновенных значений напряжения и тока с последующим накоплением результата.
Счетчики соответствуют требованиям предъявляемым к приборам учета электрической энергии, которые могут быть присоединены к интеллектуальной системе учета, согласно разделу III, п. 28, п. 29 Постановления Правительства РФ от 19 июня 2020 г. № 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)».
Счётчики имеют встроенные часы реального времени и предназначены для организации многотарифного дифференцированного учета по времени суток. Переключение тарифов в счётчиках осуществляется с помощью внутреннего тарификатора, который определяет номер текущего тарифа по указанным в тарифном расписании временным зонам в пределах суток.
Коррекция (синхронизация) времени осуществляется как вручную через доступные программные интерфейсы, так и автоматически.
В качестве счётного механизма в счётчиках используется жидкокристаллический индикатор (далее - ЖКИ), отображающий режим работы и значения параметров. К счётчикам может быть подключен отдельный блок индикации с ЖКИ, представляющем собой переносное устройство для дистанционного считывания информации со счётчика (блок индикации Милур Т). Визуализация рабочего состояния осуществляется посредством светодиодов импульсных выходов и обновления информации на ЖКИ. Счётчики, оборудованные интерфейсом Bluetooth, позволяют считывать с них данные при помощи смартфонов, планшетов и компьютеров.
Счётчики имеют функцию дистанционного отключения (ограничения)/включения нагрузки посредством внешней команды по любому из интерфейсов связи, а также самостоятельно, согласно выбранной логике работы, а также присутствует возможность физической (аппаратной) блокировки.
Счётчики имеют возможность фиксировать воздействие сверхнормативного постоянного и переменного магнитного поля, а также изменения температуры внутри корпуса. Полученные счётчиками данные и события записываются в энергонезависимую память.
Счётчики поддерживают следующие интерфейсы связи, в зависимости от модификации: - оптический порт (основной интерфейс, присутствует во всех исполнениях);
- RS-485;
- универсальный проводной интерфейс;
- радиоинтерфейсы;
- различные цифровые стандарты мобильной связи;
- интерфейсы для передачи данных по силовым линиям связи.
Счётчики поддерживают возможность установки сменных модулей связи, как с внешними, так и с внутренними антеннами.
Счётчики обеспечивают регистрацию и хранение в энергонезависимой памяти измеряемых и контролируемых параметров, а также внешних воздействий и внутренних событий, в виде журналов и списков.
Счётчики могут эксплуатироваться автономно или в автоматизированной системе сбора данных о потребляемой электрической энергии.
Счётчики состоят из следующих узлов:
- корпус;
- клеммные колодки (силовая - для подключения сети, слаботочная -для импульсных выходов, дополнительных интерфейсов);
- клеммные крышки;
- крышка корпуса;
- измерительный модуль;
- дополнительные сменные модули связи (в случае установки).
В счётчиках предусмотрена возможность установки и замены дополнительного (заменяемого) источника питания без нарушения поверительных клейм.
Степень защиты счётчиков от проникновения пыли и воды - IP51 в соответствии с ГОСТ 14254-2015.
Счётчики имеют несколько модификаций, отличающихся:
- наличием и типом интерфейсов связи;
- функциональными возможностями;
Класс характеристик процесса измерений показателей качества электроэнергии счётчиков соответствует классу S согласно ГОСТ IEC 61000-4-30 (в том числе поддерживается концепция маркирования данных).
Структура условного обозначения счётчиков:
Милур 109. □□ - □ □ - □□□□ □ - □ □□□ - □ □ □
Тип подключаемого сменного модуля связи: □ - стандартный;
x - варианты модуля связи. Измерительный элемент в «нулевом» проводе: □ - отсутствует;
T - присутствует._____________
Наличие встроенного реле отключения нагрузки: □ - отсутствует;
D - присутствует.__________________
Дополнительные возможности ПУ1): □ - стандартное исполнение;
ххх - функциональные возможности (цифры и латинские символы)____________
Тип корпуса:
1 - миниатюрное исполнение DIN_____________
Наличие модуля СКЗИ: □ - отсутствует;
Cxx - модуль СКЗИ, где хх - вариант модуля связи
Наличие интерфейсов связи2):
Bxx - Bluetooth, где хх - вариант модуля связи
Gxx - GSM, где хх - вариант модуля связи
Hxx - GSM LTE, где хх - вариант модуля связи
Kxx - GSM NB IoT, где хх - вариант модуля связи
Pxx - PLC, где хх - вариант модуля связи
Rxx - RS-485, где хх - вариант модуля связи
Uxx - универсальный проводной интерфейс, где хх - вариант модуля связи
Vxx - радиоинтерфейс Lora 868 МГц, где хх - вариант модуля связи
Zxx - наличие радио интерфейса связи, где хх - вариант модуля связи___________________________________________
Номинальное напряжение:
2 - 230 В_______________________________________________________
Базовый (максимальный) ток; класс по активной/реактивной энергии:
3 - 5(100)А; 1/1
4 - 5 (80) А; 1/1____________________________________________________________
Обозначение конструктивной особенности (может принимать значения от 1 до 99)1)___________________________________________________________________________________________________
Наименование типа________________________________________________________________
Примечания:
1) возможные варианты отражают используемые элементы счетчиков с различным уровнем локализации на территории Российской Федерации, не влияющие на нормируемые метрологические характеристики;
2) все модификации счетчика имеют оптопорт.
Заводской номер наносится на корпус счётчиков любым технологическим способом в виде цифрового кода.
Общий вид счётчиков с указанием места нанесения знака утверждения типа, места нанесения заводского номера представлен на рисунке 1. Способ ограничения доступа к местам настройки (регулировки) - пломба с оттиском службы контроля качества (СКК) изготовителя и пломба энергоснабжающей организации, пломба со знаком поверки представлен на рисунке 2. Общий вид выносного блока индикации Милур Т представлен на рисунке 3.
Кроме механического пломбирования в счётчиках предусмотрено электронное пломбирование корпуса, клеммных крышек, крышки сменной батареи и сменного модуля связи. Электронные пломбы являются энергонезависимыми от внешнего питания счётчика.
Место нанесения знака
утверждения типа
Место нанесения
заводского номера

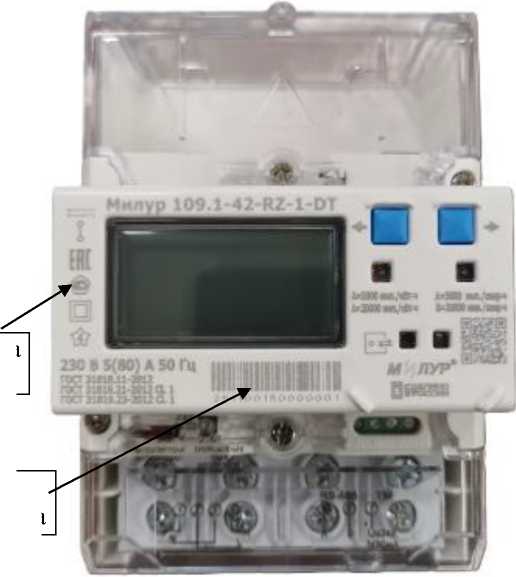

Рисунок 1 - Общий вид счётчиков с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Отсек для сменных модулей связи

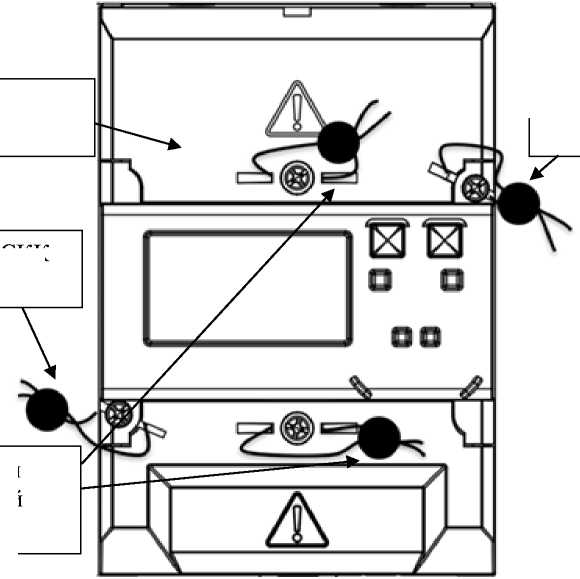

Рисунок 2 - Схема пломбировки счётчиков с указанием места нанесения знака поверки и с указанием места ограничения доступа к местам настройки (регулировки)
Пломба с нанесением знака поверки
Пломба с оттиском СКК изготовителя
Пломба с оттиском энергоснабжающей организации

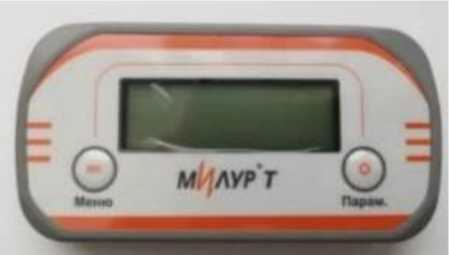

Рисунок 3 - Общий вид выносного блока индикации Милур Т
Программное обеспечение
Встроенное программное обеспечение (далее - ПО) производит обработку информации, поступающей от аппаратной части счётчика, формирует массивы данных и сохраняет их в энергонезависимой памяти, отображает измеренные значения на индикаторе, а также формирует ответы на запросы, поступающие по интерфейсам связи.
Метрологические характеристики счётчиков напрямую зависят от калибровочных коэффициентов, которые записываются в память счётчиков на заводе-изготовителе на стадии калибровки. Метрологические характеристики нормированы с учетом влияния метрологически значимой части ПО.
Метрологически значимая часть ПО, калибровочные коэффициенты и измеренные данные защищены аппаратной перемычкой защиты записи и не доступны для изменения без вскрытия счётчиков. Доступ к параметрам и данным со стороны интерфейсов защищен двумя уровнями доступа с устанавливаемыми паролями. ПО осуществляет ежесуточную самодиагностику счётчика.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные ПО счётчиков приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные |
Значение |
|
Идентификационное наименование ПО |
FM109 |
|
Номер версии метрологически незначимой части (идентификационный номер ПО), не ниже |
1.0.1 |
|
Номер версии метрологически значимой части (идентификационный номер ПО) |
1.0.0 |
|
Цифровой идентификатор метрологически значимой части ПО |
0x852b425f |
Технические характеристики
аблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Класс точности при измерении активной электрической энергии в соответствии с ГОСТ 31819.21-2012 (прямого и обратного направления) |
1 |
|
Пределы допускаемых погрешностей измерений активной электрической мощности прямого и обратного направлений |
соответствует классу точности 1 на активную электрическую энергию согласно ГОСТ 31819.21-2012 |
|
Класс точности при измерении реактивной электрической энергии в соответствии с ГОСТ 31819.23-2012 (прямого и обратного направления) |
1 |
|
Пределы допускаемых погрешностей измерений реактивной электрической мощности прямого и обратного направлений |
соответствует классу точности 1 на реактивную электрическую энергию согласно ГОСТ 31819.23-2012 |
|
Постоянная счётчика в основном режиме/в режиме поверки, имп./кВт^ч (импульсный выход активной энергии) |
5000/20000 (в режиме поверки до 25 А) |
|
Постоянная счётчика в основном режиме/в режиме поверки, имп./квар^ч (импульсный выход реактивной энергии) |
5000/20000 (в режиме поверки до 25 А) |
|
Номинальное фазное напряжение Uном, В |
230 |
|
Установленный/расширенный рабочий диапазон напряжения, В |
от 0,7' Uном до 1,3" Uном |
|
Предельный рабочий диапазон напряжения, В |
от 0 до 1,3- ином |
|
Базовый ток Iб, А |
5 |
|
Максимальный ток Iмакс, А |
80;100 |
|
Номинальная частота сети fном, Гц |
50 |
|
Диапазон измерений среднеквадратических значений фазного напряжения переменного тока Uф, В |
от 0,7' Uном до 1,3- Uном |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности измерений среднеквадратических значений фазного напряжения переменного тока, В 1) |
±0,005 • Uном |
|
Диапазон измерений отрицательного отклонения напряжения U(-), % от Uном |
от 0 до 30 |
|
Пределы допускаемой абсолютной основной погрешности измерений отрицательного отклонения напряжения, % от Uном1) |
±0,5 |
|
Диапазон измерений положительного отклонения напряжения U(+), % от Uном |
от 0 до 30 |
|
Пределы допускаемой абсолютной основной погрешности измерений положительного отклонения напряжения, % от Uном1) |
±0,5 |
|
Диапазон измерений среднеквадратических значений силы переменного тока в цепи фазы Iф, А |
от 0,05 • Iб до Iмакс |
|
Пределы допускаемой абсолютной основной погрешности измерений среднеквадратических значений силы переменного тока в цепи фазы Iф, А1) |
±[ Iф,измД01 + 0,02] |
|
Диапазон измерений среднеквадратических значений силы переменного тока в цепи нейтрали Iн, А |
от 0,05-15 до Iмакс |
|
Пределы допускаемой абсолютной основной погрешности измерений среднеквадратических значений силы переменного тока в цепи нейтрали Iн, А1) |
±[ Iн,измД01 + 0,02] |
|
Диапазон измерений разности токов между фазой и нейтралью Iнеб (небаланс токов), А |
от 0,01 • Iб до Iмакс |
|
Пределы допускаемой абсолютной основной погрешности измерений разности токов между фазой и нейтралью Iнеб (небаланс токов), А1) |
±[ Iнеб,измД02 + 0,04] |
|
Диапазон измерений частоты переменного тока f, Гц |
от 42,5 до 57,5 |
|
Пределы допускаемой абсолютной основной погрешности измерений частоты переменного тока, Гц1) |
±0,05 |
|
Диапазон измерений отклонения основной частоты напряжения электропитания Дf, Гц |
от -7,5 до +7,5 |
|
Пределы допускаемой абсолютной основной погрешности измерений отклонения основной частоты напряжения электропитания, Гц1) |
±0,05 |
|
Диапазон измерений коэффициента мощности cos^ |
от -1,00 до -0,25 от 0,25 до 1,00 |
|
Пределы допускаемой относительной основной погрешности измерений коэффициента мощности cos^, %1) |
±2 |
|
Диапазон измерений коэффициента реактивной мощности tg^ |
от -57,29 до +57,29 |
|
Пределы допускаемой относительной основной погрешности измерений коэффициента реактивной мощности tg^, %1) |
±2 |
|
Диапазон измерений полной мощности S, В^А |
0,7 • Uном < U < 1,3 • Uном 0,05 • Iб < I < Iмакс |
|
Пределы допускаемой абсолютной основной погрешности измерений полной мощности, В^А1) |
±[ S измД01 + 4,5] |
|
Диапазон измерений перенапряжения Uпер, % от Uном |
от 100 до 130 |
|
Наименование характеристики |
Значение |
|
Пределы допускаемой абсолютной основной погрешности измерений перенапряжения, % от Uном1) |
±1 |
|
Диапазон измерений длительности перенапряжения tпери, с |
от 0,04 до 60 |
|
Пределы допускаемой абсолютной основной погрешности измерений длительности перенапряжения, с1) |
±0,04 |
|
Диапазон измерений глубины провала напряжения Uп, % от Uном |
от 70 до 100 |
|
Пределы допускаемой абсолютной основной погрешности измерений провала напряжения, % от Uном1) |
±1 |
|
Диапазон измерений длительности провала напряжения tпи, с |
от 0,04 до 60 |
|
Пределы допускаемой абсолютной основной погрешности измерений длительности провала напряжения, с1) |
±0,04 |
|
Стартовый ток (чувствительность), А, не более: - по активной энергии (класс точности 1 по ГОСТ 31819.212012) - по реактивной энергии (класс точности 1 по ГОСТ 31819.23-2012) |
0,02 0,02 |
|
Минимальное время между импульсами при измерении активной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.21-2012 и реактивной электрической энергии для счётчиков класса точности 1 по ГОСТ 31819.23-2012 |
таблица 3 |
|
Ход внутренних часов при наличии и отсутствии внешнего питания во всем рабочем диапазоне температур, с/сут, не хуже |
±5,0 |
|
Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % |
от +21 до +25 от 30 до 80 |
|
1) Пределы допускаемой дополнительной погрешности измерений от влияния изменения температуры окружающего воздуха не превышают 0,05 предела допускаемой основной погрешности при отклонении температуры окружающего воздуха от +21 °С до +25 °С на каждый 1 °С в диапазоне температур условий эксплуатации; Iф,изм - измеряемое значение среднеквадратического значения силы переменного тока в фазе, А; Iн,изм - измеряемое значение среднеквадратического значения силы переменного тока в нейтрали, А; Iнеб,изм - измеряемое значение разности токов между фазой и нейтралью (небаланса токов), А; S изм - измеряемое значение полной мощности, В •А. Примечание - Погрешность измерений не зависит от способов передачи измерительной информации при использовании цифровых каналов связи и определяется классами точности применяемых средств измерений. | |
Таблица 3 - Минимальное время между импульсами при проверке без тока нагрузки (отсутствие самохода) при измерении активной электрической энергии для счётчиков класса точности 1 и реактивной электрической энергии для счётчиков класса точности 1 (в режиме поверки)_____
|
Класс точности |
Напряжение переменного тока, В |
Минимальное время между импульсами, с |
|
При измерении активной энергии | ||
|
1 |
1,3' Uном |
98 |
|
При измерении реактивной энергии | ||
|
1 |
1,3' Uном |
79 |
аблица 4 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Активная (полная) мощность, потребляемая цепями напряжения, Вт (ВЛ) (без учета потребления дополнительными интерфейсными модулями), не более |
2 (7) |
|
Полная мощность, потребляемая одной цепью тока, ВЛ, не более |
0,1 |
|
Габаритные размеры (ширинахдлинахвысота), мм, не более |
90x130x68 |
|
Масса, кг, не более |
0,6 |
|
Предельный ток при температуре +40 °С в течение 2 ч, А |
1,1’1макс |
|
Условия эксплуатации: - температура окружающего воздуха, °С: - относительная влажность воздуха при температуре окружающего воздуха +30 °С, %, не более |
от -40 до +70 90 |
|
Степень защиты от внешних влияющих воздействий по ГОСТ 14254-2015 |
IP51 |
аблица 5 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
40 |
|
Средняя наработка на отказ, ч |
400000 |
Знак утверждения типа
наносится на панель счётчика методом офсетной печати или другим способом, не ухудшающим качества, на титульные листы руководства по эксплуатации и формуляра - типографским способом.
Комплектность
Таблица 6 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|

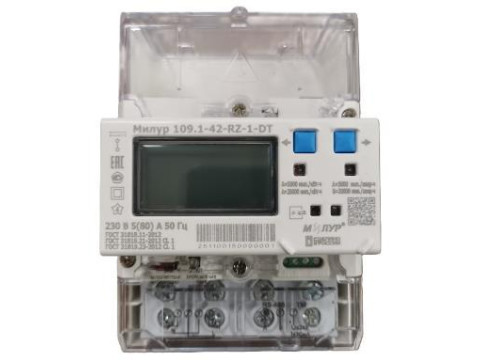

Счетчик электрической энергии статический Милур 109 |
РТКВ.411152.004-хх.хх |
1 шт. |
|
Формуляр |
РТКВ.411152.004ФО |
1 экз. |
|
Упаковка |
- |
1 шт. |
|
Руководство по эксплуатации1) |
РТКВ.411152.004РЭ |
1 экз. |
|
ПО на электронном носителе1) |
- |
1 шт. |
|
Методика поверки2) |
- |
1 экз. |
|
1) Размещено на сайте www.miluris.ru 2) Поставляется по отдельному заказу на партию счетчиков или организациям, производящим поверку и эксплуатацию счетчиков. | ||
Сведения о методах измерений
приведены в разделе 2 «Описание и работа счетчика» документа РТКВ.411152.004РЭ «Счетчик электрической энергии статический Милур 109. Руководство по эксплуатации».
Нормативные документы
ГОСТ 31818.11-2012 «Аппаратура для измерения электрической энергии переменного тока. Общие требования. Испытания и условия испытаний. Часть 11. Счётчики электрической энергии»
ГОСТ 31819.21-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 21. Статические счётчики активной энергии классов точности 1 и 2»
ГОСТ 31819.23-2012 «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 23. Статические счётчики реактивной энергии»
ГОСТ IEC 61000-4-30 «Электромагнитная совместимость (ЭМС). Методы испытаний и измерений. Методы измерений качества электрической энергии»
ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»
Приказ Росстандарта от 10.09.2025 г. № 1932 «Об утверждении Государственного первичного эталона единиц электроэнергетических величин в диапазоне частот от 1 до 2500 Гц и Государственной поверочной схемы для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц»
Приказ Росстандарта от 26 сентября 2022 года № 2360 «Об утверждении государственной поверочной схемы для средств измерений времени и частоты»
РТКВ.411152.004ТУ «Счётчики электрической энергии статические Милур 109. Технические условия»
Постановление Правительства Российской Федерации от 16 ноября 2020 г. № 1847 «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений» п. 6.12, п. 6.13
Постановление Правительства Российской Федерации от 19 июня 2020 г. № 890 «О порядке предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности)» раздел III, п. 28, п. 29
Смотрите также
