Системы автоматизированные измерительные ТЕСТ-2309
| Номер в ГРСИ РФ: | 98144-26 |
|---|---|
| Производитель / заявитель: | ООО Фирма "Информтест", г.Москва |
Системы автоматизированные измерительные ТЕСТ-2309 (далее - системы) предназначены для измерений мгновенных значений напряжения постоянного тока, амплитуды сигналов, частоты импульсных сигналов, длительности фронта (спада) импульсного сигнала, воспроизведения напряжения и силы постоянного тока.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98144-26 | ||||||||||||
| Действует | по 01.04.2031 | ||||||||||||
| Наименование | Системы автоматизированные измерительные | ||||||||||||
| Модель | ТЕСТ-2309 | ||||||||||||
| Модификации |
ТЕСТ-2309 ТЕСТ-2309-01 |
||||||||||||
| Приказы |
№632 от
01.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | f1daf894-c2bc-abea-ccfe-758c45f1f832 | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
ООО Фирма «ИНФОРМТЕСТ», РОССИЯ, 124482 г. Москва, г. Зеленоград, Савелкинский проезд, дом 4, этаж 6, пом. XIV, ком. 8
Поверка
| Методика поверки / информация о поверке |
РВНЕ.0040-2025 МП ГСИ. Системы автоматизированные измерительные ТЕСТ-2309. Методика поверки.
(с 01.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
3 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98144-26: Описание типа
2026-98144-26.pdf
|
Скачать | 150.8 КБ | |
|
98144-26: Методика поверки
РВНЕ.0040-2025 МП
2026-mp98144-26.pdf
|
Скачать | 2.9 MБ |
Описание типа
Назначение
Системы автоматизированные измерительные ТЕСТ-2309 (далее - системы) предназначены для измерений мгновенных значений напряжения постоянного тока, амплитуды сигналов, частоты импульсных сигналов, длительности фронта (спада) импульсного сигнала, воспроизведения напряжения и силы постоянного тока.
Описание
Принцип действия систем основан на коммутации входных линий со входами и выходами сопрягаемых средств измерений напряжения постоянного тока, амплитуды и частоты сигналов, воспроизведений напряжения и силы постоянного тока.
Конструктивно системы выполнены в виде 19-дюймовой стойки СЭ315 или СЭ315-01 для систем модификации ТЕСТ-2309-01. В состав стойки входят блоки БЭ375 и ИП. В блок БЭ375 входят измеритель мгновенных значений напряжения постоянного тока МН12ИП-РХ1е-50В, осциллограф цифровой ОСЦ201-РХ1е. Блок ИП включает в себя источник питания программируемый модульный МСП 1600А с установленными в него модулями питания МП40В10А. Измерительные каналы стоек СЭ315 и СЭ315-01 выходят на коммутационную панель КП-2309 и КП-2309-01 соответственно, предназначенную для присоединения к измерительным каналам проверяемого технического устройства. Коммутация между функциональными узлами осуществляется при помощи Ethernet.
Системы выпускаются в двух модификациях ТЕСТ-2309 и ТЕСТ-2309-01, отличающихся количеством каналов воспроизведений напряжения и силы постоянного тока.

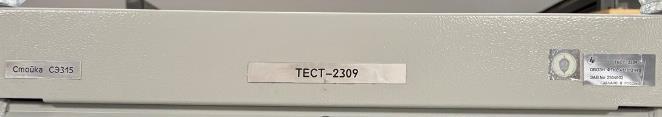

Заводской номер наносится на корпус стойки СЭ315 (для модификации ТЕСТ-2309) и СЭ315-01 (для модификации ТЕСТ-2309-01) на маркировочную табличку методом лазерной гравировки в виде цифрового кода.

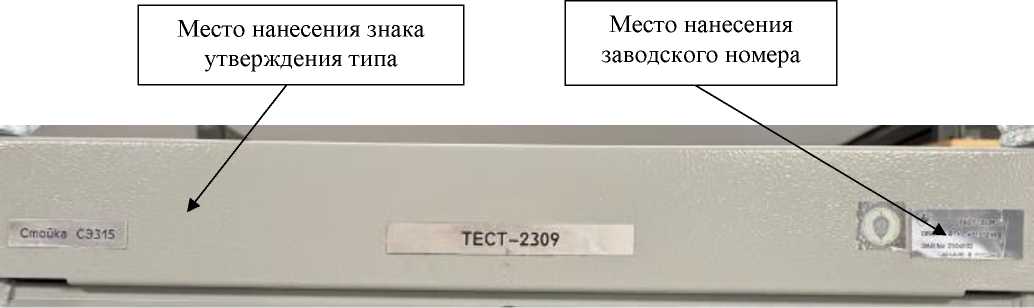

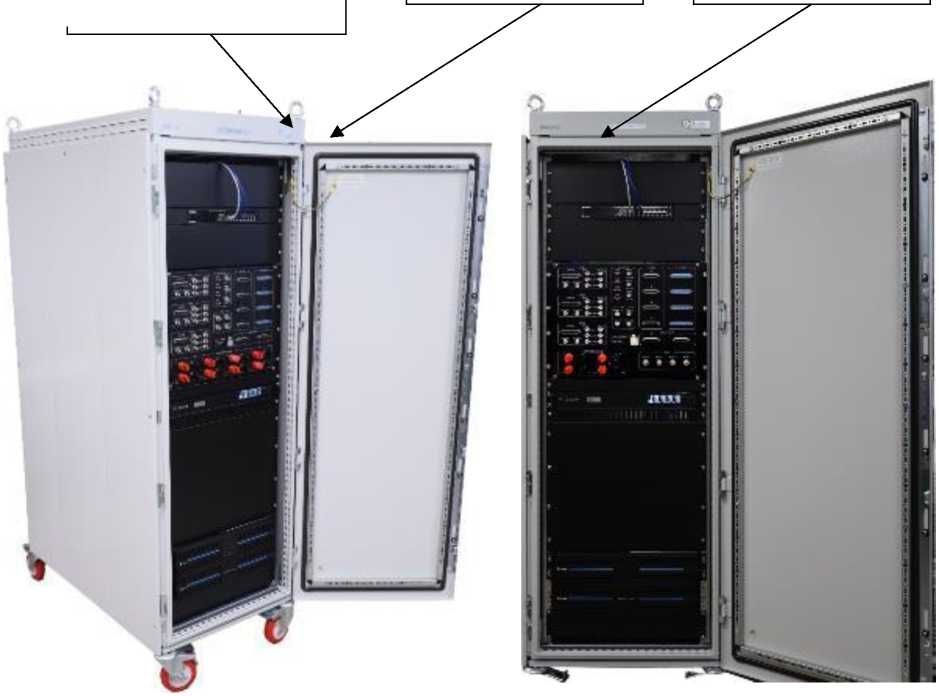

Общий вид систем с указанием места нанесения заводского номера и знака утверждения типа представлен на рисунке 1. Пломбирование мест настройки (регулировки) систем не предусмотрено.

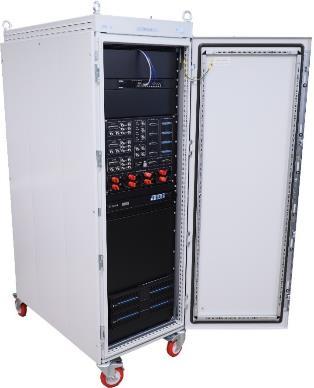

Стойка СЭ315

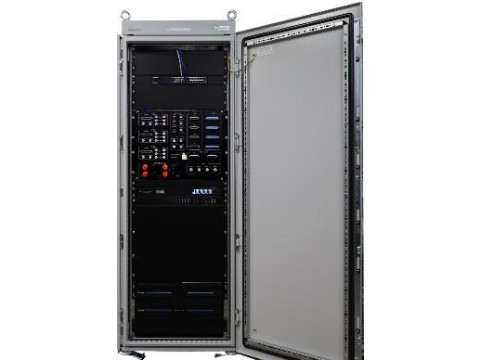

Стойка СЭ315-01
Место нанесения маркировочной таблички
Рисунок 1 - Общий вид систем с указанием мест нанесения заводского номера и знака утверждения типа
Программное обеспечение
Программное обеспечение (далее - ПО) систем состоит из встроенного и внешнего ПО.
Системы работают под управлением ПО, которое выполняет следующие функции:
- управление модулями системы;
- считывание измерительной информации;
- протоколирование измерительной информации.
Метрологически значимым является встроенное ПО.
Метрологически значимое ПО выделено в файлы библиотеки математических функций Povcalc.so.
Метрологические характеристики систем нормированы с учетом влияния встроенного ПО.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений - «высокий» в соответствии с Р 50.2.077-2014.
Идентификационные данные метрологически значимой части ПО систем приведены в таблице 1.
Таблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Операционная система |
Linux |
|
Идентификационное наименование |
povCalc.so |
|
Номер версии ПО, не ниже |
1.0 |
|
Цифровой идентификатор ПО |
D8349CB9 |
|
Алгоритм вычисления цифрового идентификатора ПО |
CRC32 |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
МН12ИП-РХ1е-50В | |
|
Диапазон измерений напряжения постоянного тока, В |
от -35 до +35 |
|
Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В |
±0,1 |
|
Количество измерительных каналов напряжения постоянного тока |
12 |
|
ОСЦ2О1-РХ1е | |
|
Диапазон измерений амплитуды сигналов, В |
от 2,5 до 5 |
|
Пределы допускаемой абсолютной погрешности измерений амплитуды сигналов, В |
±0,1 |
|
Диапазон измерений частоты импульсных сигналов, кГ ц |
от 1 до 50 000 |
|
Пределы допускаемой относительной погрешности измерений частоты импульсных сигналов, % |
±240-3 |
|
Длительность фронта (спада), нс, не более |
15 |
|
Количество измерительных каналов осциллографа |
2 |
|
МСП 1600А со вставкой МП40В10А | |
|
Диапазон воспроизведений напряжения постоянного тока, В |
от 0,04 до 35 |
|
Пределы допускаемой абсолютной погрешности воспроизведений напряжения постоянного тока, В |
±0,1 |
|
Диапазон воспроизведений силы постоянного тока, А |
от 0,1 до 3 |
|
Пределы абсолютной допускаемой погрешности воспроизведения силы постоянного тока, А |
±0,1 |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Количество каналов воспроизведения напряжения и силы постоянного тока - для модификации ТЕСТ-2309 - для модификации ТЕСТ-2309-01 |
4 2 |
|
Параметры электрического питания: - напряжение переменного тока стойки, В - частота переменного тока, Гц |
230±23 50±1 |
|
Электрическое сопротивление цепи защитного заземления, Ом, не более |
0,1 |
|
Сопротивление изоляции цепи сетевого питания относительно корпуса, МОм, не менее |
20 |
|
Электрическая прочность изоляции цепи сетевого питания, В, не менее |
1500 |
|
Габаритные размеры (высотахширинахглубина), мм, не более |
1916х616х1154 |
|
Масса, кг, не более |
400 |
|
Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре +25 °C, %, не более - атмосферное давление, кПа |
от +5 до+35 80 от 86 до 106 |
Таблица 4 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет |
15 |
|
Средняя наработка на отказ, ч, не менее |
100000 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации типографским способом и на корпус систем любым технологическим методом.
Комплектность
Таблица 5 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Система автоматизированная измерительная ТЕСТ-2309 |
ФТКС.411713.4901) ФТКС.411713.490-012) |
1 шт. |
|
Формуляр |
ФТКС.411713.490ФО |
1 экз. |
|
Руководство по эксплуатации |
ФТКС.411713.490РЭ |
1 экз. |
|
Руководство оператора |
ФТКС.52129-01 34 01 |
1 экз. |
|
1) - для модификации ТЕСТ-2309; 2) - для модификации ТЕСТ-2309-01. | ||
Сведения о методах измерений
приведены в разделе 4 «Устройство и работа» документа ФТКС.411713.490РЭ «Системы автоматизированные измерительные ТЕСТ-2309. Руководство по эксплуатации», ФТКС.411713.490-01РЭ «Системы автоматизированные измерительные ТЕСТ-2309-01. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 30 декабря 2019 года № 3463 «Об утверждении государственной поверочной схемы для средств измерений импульсного электрического напряжения»
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10-16 до 100 А»
ФТКС.411713.448ТУ «Системы автоматизированные измерительные ТЕСТ-2309.
Технические условия»
