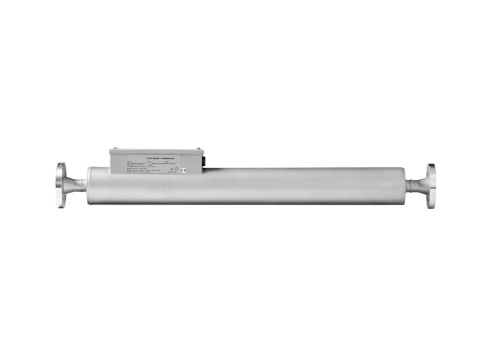

Преобразователи плотности жидкости измерительные тип 7835
| Номер в ГРСИ РФ: | 98154-26 |
|---|---|
| Производитель / заявитель: | Фирма "Solartron Transducers Ltd.", Англия |
|
98154-26: Описание типа
2026-98154-26.pdf
|
Скачать | 180.4 КБ |
Преобразователи плотности жидкости измерительные тип 7835 (далее - преобразователь плотности), предназначены для непрерывного измерения плотности нефти при транспортировке по трубопроводам.
Информация по Госреестру
| Основные данные | ||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98154-26 | |||||||||||||||
| Наименование | Преобразователи плотности жидкости измерительные | |||||||||||||||
| Модель | тип 7835 | |||||||||||||||
| Приказы |
№641 от
02.04.2026
— Об утверждении типов средств измерений
|
|||||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
|||||||||||||||
| Характер производства | Единичное | |||||||||||||||
| Идентификатор записи ФИФ ОЕИ | b4ce924a-1399-21c3-6260-6e3133b4a5c5 | |||||||||||||||
| Испытания |
|
|||||||||||||||
Производитель / Заявитель
Фирма «Solartron Transducers Ltd.», СОЕДИНЕННОЕ КОРОЛЕВСТВО, 124 Victoria Road, Farnborough, Hampshire, GU14 7PW
Поверка
| Методика поверки / информация о поверке |
МИ 2816-2012 Рекомендация. ГСИ. Преобразователи плотности поточные. Методика поверки на месте эксплуатации.
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98154-26: Описание типа
2026-98154-26.pdf
|
Скачать | 180.4 КБ |
Описание типа
Назначение
Преобразователи плотности жидкости измерительные тип 7835 (далее - преобразователь плотности), предназначены для непрерывного измерения плотности нефти при транспортировке по трубопроводам.
Описание
Принцип действия преобразователя плотности основан на зависимости частоты собственных колебаний резонатора от плотности, протекающей через преобразователь плотности жидкости. Резонатор представляет собой вместе с системой возбуждения и обратной связи электромеханический генератор. Частота колебаний генератора зависит от формы, размеров, жесткости, массы резонатора и жидкости.
Преобразователь плотности представляет собой цельнометаллическую конструкцию. Конструктивно преобразователь плотности состоит из металлического корпуса цилиндрической формы, внутри которого размещен цилиндрический резонатор, и электронного преобразователя, установленного на внешней стороне корпуса. Резонатор выполнен в виде трубки из сплава с низким коэффициентом термического расширения, соединенной на концах сильфонами, которые закреплены через фланцы к подводящим и отводящим трубопроводам. Частота колебаний трубки измеряется с помощью приемной катушки и подается в электронный преобразователь. С электронного преобразователя измеряемая величина передается на внешнее устройство в виде частотного сигнала.

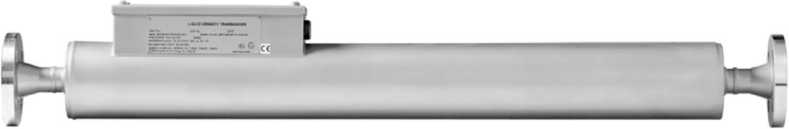

Общий вид преобразователя плотности приведен на рисунке 1.
Рисунок 1 - Общий вид преобразователя плотности

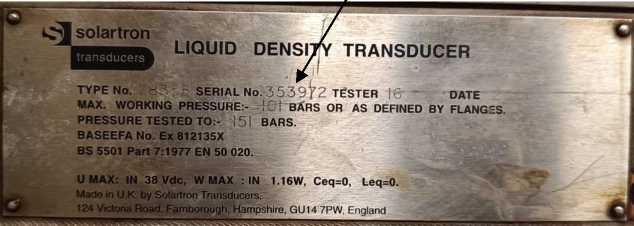

К преобразователям плотности данного типа относятся преобразователи плотности жидкости тип 7835 с серийными номерами 353872, 353873, 353972, 353979. Формат серийного номера - цифровой. Серийный номер преобразователя плотности нанесен методом лазерной гравировки на идентификационную табличку, размещенную на боковой стороне электронного преобразователя, указанный на рисунке 2.
Место нанесения серийного номера
Рисунок 2 - Место нанесения серийного номера
Пломбирование преобразователя плотности не предусмотрено. Нанесение знака поверки на преобразователь плотности не предусмотрено.
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон измерений плотности, кг/м3 |
от 700 до 950 |
|
Пределы допускаемой абсолютной погрешности измерений плотности, кг/м3 |
±0,3 |
Таблица 2 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Измеряемая среда |
нефть по ГОСТ Р 51858-2020 |
|
Температура измеряемой среды, °С |
от +5 до +45 |
|
Давление, МПа |
от 0 до 6,3 |
|
Частота выходного сигнала, Гц |
от 200 до 1200 |
|
Напряжение электрического питания постоянного тока, В |
от 15,5 до 33 |
|
Номинальный диаметр условного прохода (DN), мм |
25 |
|
Габаритные размеры, мм, не более: | |
|
- высота |
160 |
|
- ширина |
102 |
|
- длина |
1027 |
|
Масса, кг, не более |
22 |
Знак утверждения типа
наносится на титульный лист формуляра типографским способом.
Комплектность
Таблица 3 - Комплектность
|
Наименование |
Обозначение |
Количество |
|
Преобразователь плотности жидкости |
7835 |
1 шт. |
|
Техническое описание |
1 экз. | |
|
Формуляр |
1 экз. |
Сведения о методах измерений
приведены в п. 1.1 документа «Преобразователи плотности жидкости измерительные 7835 и 7845/46/47. Техническое описание».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01.11.2019 № 2603 «Об утверждении Государственной поверочной схемы для средств измерений плотности».
