Датчики тока компенсационные ДТК-400С
| Номер в ГРСИ РФ: | 98157-26 |
|---|---|
| Производитель / заявитель: | ООО «ИДМ-ПЛЮС», г. Москва, г. Зеленоград |
Датчики тока компенсационные ДТК-400С (далее - датчики) предназначены для преобразований входного сигнала силы постоянного тока в пропорциональный выходной сигнал силы постоянного тока и входного сигнала силы переменного тока в пропорциональный выходной сигнал силы переменного тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98157-26 | ||||||
| Действует | по 02.04.2031 | ||||||
| Наименование | Датчики тока компенсационные | ||||||
| Модель | ДТК-400С | ||||||
| Приказы |
№641 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | 35ee0327-76d9-0882-9308-fbc401ef957a | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИДМ-ПЛЮС», РОССИЯ, 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д. 5, этаж 5
Поверка
| Методика поверки / информация о поверке |
МПНИЦЭ-170-24 ГСИ. Датчики тока компенсационные ДТК-400С. Методика поверки.
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок |
Поверители
Скачать
|
98157-26: Описание типа
2026-98157-26.pdf
|
Скачать | 96.8 КБ | |
|
98157-26: Методика поверки
МПНИЦЭ-170-24
2026-mp98157-26.pdf
|
Скачать | 1.5 MБ |
Описание типа
Назначение
Датчики тока компенсационные ДТК-400С (далее - датчики) предназначены для преобразований входного сигнала силы постоянного тока в пропорциональный выходной сигнал силы постоянного тока и входного сигнала силы переменного тока в пропорциональный выходной сигнал силы переменного тока.
Описание
Принцип действия основан на эффекте Холла, при этом магнитное поле, создаваемое входным первичным током, компенсируется таким же полем, создаваемым током во вторичной обмотке. Вторичный (компенсирующий) ток генерируется с помощью элемента Холла и электроники датчиков, и является пропорциональной копией входного сигнала.
Датчики используются для преобразования силы постоянного, переменного тока и тока сложной формы в пропорциональный выходной ток той же формы с гальванической развязкой между первичной и вторичной цепями.
Датчики изготавливаются в пластиковых корпусах черного цвета.
Датчики не имеют модификаций.
Заводской номер наносится на лицевую сторону корпуса методом лазерной гравировки в виде цифрового кода.

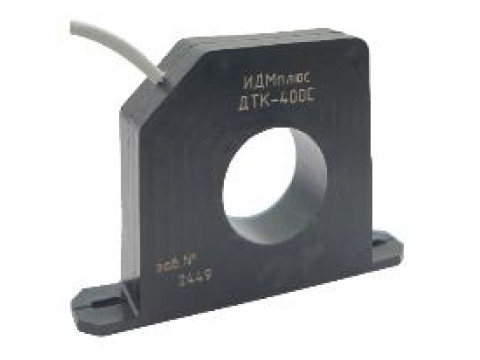

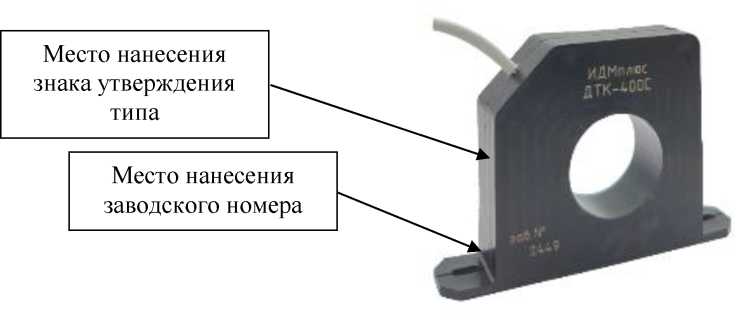

Общий вид датчиков и места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1.
Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Технические характеристики
аблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Номинальное входное значение силы постоянного тока, А1) |
400 |
|
Диапазон преобразований входного значения силы постоянного тока, А |
от 40 до 400 |
|
Коэффициент преобразования входного значения силы постоянного тока |
4000 |
|
Диапазон выходного сигнала силы постоянного тока, А |
от 0,01 до 0,10 |
|
Пределы допускаемой приведенной (к номинальному входному значению силы постоянного тока) основной погрешности преобразований силы постоянного тока, % |
±0,5 |
|
Пределы допускаемой приведенной (к номинальному входному значению силы постоянного тока) дополнительной погрешности преобразований силы постоянного тока в диапазоне рабочих температур, % |
±1,0 |
|
Номинальное входное среднеквадратичное значение силы переменного тока в диапазоне частот от 50 до 400 Гц, А1) |
400 |
|
Диапазон преобразований входного среднеквадратичного значения силы переменного тока, А |
от 40 до 400 |
|
Коэффициент преобразования входного среднеквадратичного значения силы переменного тока |
4000 |
|
Диапазон выходного сигнала силы переменного тока, А |
от 0,01 до 0,10 |
|
Пределы допускаемой приведенной (к номинальному входному среднеквадратичному значению силы переменного тока) основной погрешности преобразований среднеквадратичных значений силы переменного тока в диапазоне частот от 50 до 400 Гц, % |
±0,5 |
|
Пределы допускаемой приведенной дополнительной (к номинальному входному среднеквадратичному значению силы переменного тока) погрешности преобразований среднеквадратичных значений силы переменного тока в диапазоне рабочих температур, % |
±1,0 |
|
Нормальные условия измерений: - температура окружающей среды, °С |
от +15 до +25 |
|
Примечание: 1) Значение сопротивления вторичной нагрузки указано в паспорте. | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
±15 |
|
Потребляемый ток по цепи питания, мА |
от 9 до 130 |
|
Условия эксплуатации: температура окружающей среды, °С |
от -40 до +85 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
75x105x25 |
|
Масса, кг, не более |
0,3 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
25000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на торцевую часть корпуса датчика методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик тока компенсационный |
ДТК-400С |
1 шт. |
|
Паспорт |
ДМШК.411113.026ПС |
1 экз. |
|
Руководство по эксплуатации |
ДМШК.411113.026РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5.2 «Работа изделия» документа ДМШК.411113.026РЭ «Датчик тока компенсационный ДТК-400С. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 01 октября 2018 года № 2091 «Об утверждении государственной поверочной схемы для средств измерений силы постоянного электрического тока в диапазоне от 1-10’6 до 100 А»;
Приказ Федерального агентства по техническому регулированию и метрологии от 17 марта 2022 года № 668 «Об утверждении государственной поверочной схемы для средств измерений силы переменного электрического тока от 1-10-8 до 100 А в диапазоне частот от 1-10’1 до 1-106 Гц»;
ДМШК.411113.026ТУ «Датчики тока компенсационные ДТК-400С. Технические условия».
