Машины на выдавливание листового металла MSMF
| Номер в ГРСИ РФ: | 98158-26 |
|---|---|
| Производитель / заявитель: | ООО «МЕРТИС», г. Москва |
Машины на выдавливание листового металла MSMF (далее - машины) предназначены для измерений усилия прижима, выдавливания и глубины вдавливания пуансона при испытаниях листового металла на выдавливание сферической лунки.
Информация по Госреестру
| Основные данные | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98158-26 | ||||||||||||
| Действует | по 02.04.2031 | ||||||||||||
| Наименование | Машины на выдавливание листового металла | ||||||||||||
| Модель | MSMF | ||||||||||||
| Модификации |
MSMF-60 MSMF-100 MSMF-150 MSMF-300 MSMF-600 MSMF-1000 На испытания представлены: MSMF-600А MSMF-1000А |
||||||||||||
| Приказы |
№641 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||||||||
| Характер производства | Серийное | ||||||||||||
| Идентификатор записи ФИФ ОЕИ | 3b8dbc33-7fd9-5751-0a70-df0ff8d78f4c | ||||||||||||
| Испытания |
|
||||||||||||
Производитель / Заявитель
Производственная площадка: Tianjin Tiger Running Instrument Equipment Co., Ltd., КИТАЙ, No. 6, Cangyuan Street, Jingjin Zhouhe Science and Technology Industrial Park, Jizhou District, Tianjin; ООО «МЕРТИС», РОССИЯ, 107140, г. Москва, вн. тер. г. муниципальный округ Красносельский, ул. Русаковская, д. 13
Поверка
| Методика поверки / информация о поверке |
МП 90-261-2025 ГСИ. Машины на выдавливание листового металла MSMF. Методика поверки.
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
1 год
|
| Зарегистрировано поверок | |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
98158-26: Описание типа
2026-98158-26.pdf
Файл устарел
|
Скачать | 251.8 КБ | |
|
98158-26: Методика поверки
МП 90-261-2025
2026-mp98158-26.pdf
Файл устарел
|
Скачать | 1.6 MБ | |
|
98158-26: Описание типа
2026-98158-26-1.pdf
|
Скачать | 251.8 КБ | |
|
98158-26: Методика поверки
МП 90-261-2025
2026-mp98158-26-1.pdf
|
Скачать | 1.6 MБ |
Описание типа
Назначение
Машины на выдавливание листового металла MSMF (далее - машины) предназначены для измерений усилия прижима, выдавливания и глубины вдавливания пуансона при испытаниях листового металла на выдавливание сферической лунки.
Описание
Принцип действия машин основан на вдавливании сферического пуансона в образец из листового металла, зажатого между матрицей и прижимным кольцом, до начала образования на выдавливаемой в нём сферической лунки сквозной трещины или до момента спада усилия выдавливания с одновременным измерением глубины лунки.
Конструктивно машины состоят из корпуса, на котором расположены клавиши управления, столешницы с держателем приспособления с откидной насадкой, модуля управления и/или персонального компьютера (по заказу).
Внутри корпуса располагается гидравлическая система, поршневая система, пуансон, датчик перемещения поршня, два датчика измерения давления масла.
Датчики давления масла измеряют давление прижима и давление выдавливания пуансона. Информация от них обрабатывается и поступает на модуль управления и/или на экран персонального компьютера (при наличии) в виде усилия прижима и усилия выдавливания.
Машины выпускаются в следующих модификациях: MSMF-60, MSMF-100, MSMF-150, MSMF-300, MSMF-600, MSMF-1000, отличающихся конструкцией передвижного пуансона и диапазонами измерений. Опционально машины могут оснащаться блоком автоматизации, в этом случае к модификации добавляется индекс А.
Нанесение знака поверки на машины не предусмотрено.
Серийный номер в виде заглавных английских букв, арабских цифр и знаков «-» методом наклейки нанесен на маркировочную табличку, закрепленную на корпусе машины.
Общий вид машин представлен на рисунке 1, место нанесения серийного номера - на рисунке 2. Пломбирование машин не предусмотрено.

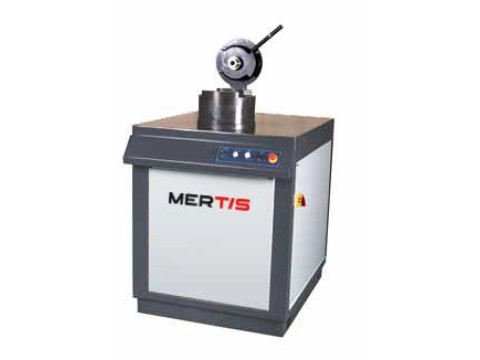

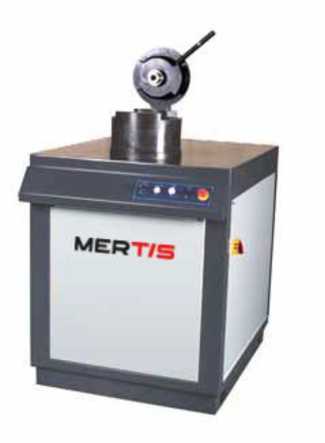

MSMF-60, MSMF-150

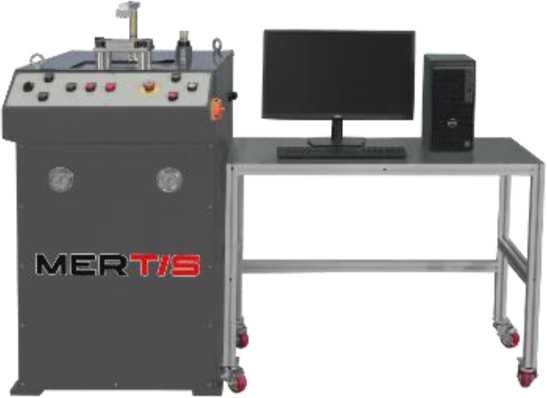

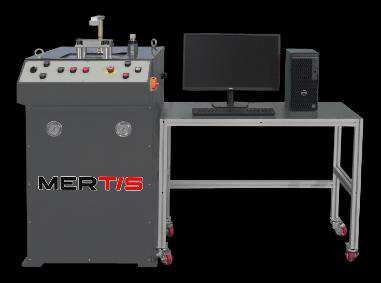

MSMF-60, MSMF-100 со столом и ПК

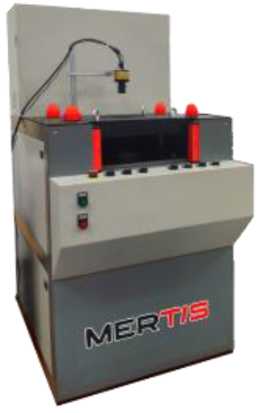

MSMF-300

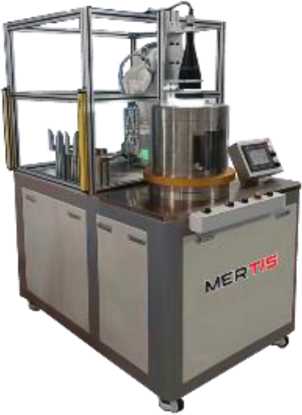

MSMF-600A с блоком
автоматизации

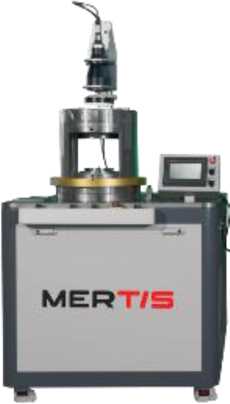

MSMF-600
MSMF-1000
Рисунок 1 - Общий вид машин

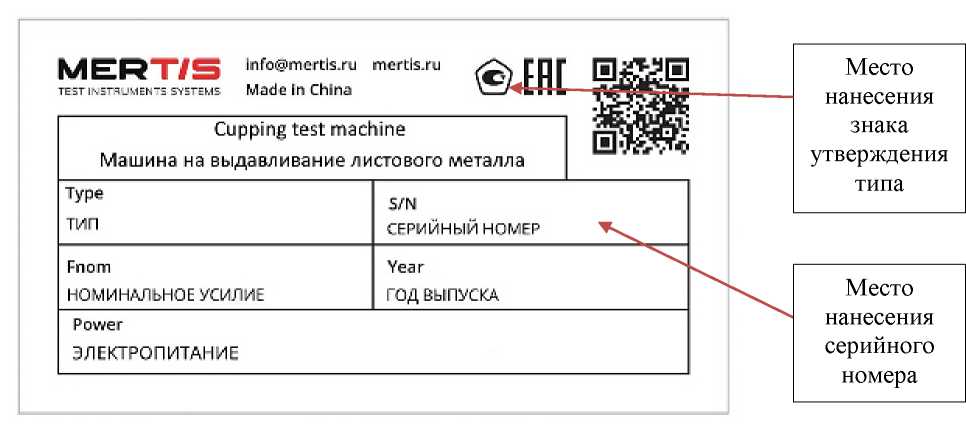

Рисунок 2 - Место нанесения серийного номера
Программное обеспечение
Программное обеспечение (далее - ПО) разработано специально для машин и служит для управления их функциональными возможностями, а также для обработки и отображения результатов измерений.
ПО состоит из двух частей - встроенного и внешнего.
Встроенное ПО находится в оперативной памяти модуля управления и устанавливается на предприятии-изготовителе, в процессе эксплуатации не подлежит изменению.
Внешнее ПО устанавливается на персональный компьютер под управлением операционной системы Windows.
Идентификационные данные внешнего ПО приведены в таблице 1.
Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.
Уровень защиты ПО от непреднамеренных и преднамеренных измерений соответствует уровню «средний» по Р 50.2.077-2014.
аблица 1 - Идентификационные данные ПО
|
Идентификационные данные (признаки) |
Значение |
|
Идентификационное наименование ПО |
тегТЕ8Т-8М |
|
Номер версии (идентификационный номер) ПО |
1.ХХХ* |
|
Цифровой идентификатор ПО | |
|
* ХХХ не относится к метрологически значимой части ПО и принимает числовые значения от 0 до 999 | |
Технические характеристики
Таблица 2 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Верхний предел измерений усилия выдавливания1), кН |
от 60 до 1000 |
|
Пределы допускаемой относительной погрешности измерений усилия выдавливания, % |
± 2 |
|
Верхний предел измерений усилия прижима1), кН |
от 60 до 1000 |
|
Пределы допускаемой относительной погрешности измерений усилия прижима, % |
± 2 |
|
Диапазон измерений глубины вдавливания пуансона2), мм |
от 2 до 50 |
|
Пределы допускаемой абсолютной погрешности измерений глубины вдавливания пуансона, мм |
± 0,1 |
|
1) Указано максимально возможное значение, конкретное значение приводится в паспорте на машину. 2) Указан максимально возможный диапазон, конкретное значение приводится в паспорте на машину. | |
Таблица 3 - Основные технические характеристики
|
Наименование характеристики |
Значение |
|
Габаритные размеры1), мм, не более: - глубина - ширина - высота |
2000 2000 2500 |
|
Масса1), кг, не более |
3000 |
|
Параметры электрического питания: - напряжение переменного тока2), В - частота переменного тока, Гц |
380±38 / 220±22 50±1 |
|
Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, %, не более |
от +15 до +35 75 |
|
1) Указано максимально возможное значение, конкретное значение приводится в паспорте на машину. 2) Конкретное значение приводится в паспорте на машину. | |
Знак утверждения типа
наносится типографским способом на титульный лист руководства по эксплуатации и маркировочную табличку методом наклейки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Кол-во |
|
Машина на выдавливание листового металла |
MSMF |
1 шт. |
|
Блок автоматизации |
- |
1 шт. (опционально) |
|
Персональный компьютер с программным обеспечением |
- |
1 шт. (опционально) |
|
Машины на выдавливание листового металла MSMF. Руководство по эксплуатации |
- |
1 шт. |
|
Паспорт |
- |
1 экз. |
|
Методика поверки |
- |
1 экз. |
Сведения о методах измерений
приведены в разделе «Порядок проведения испытаний» документа «Машины на выдавливание листового металла MSMF. Руководство по эксплуатации».
Нормативные документы
Государственная поверочная схема для средств измерений силы, утвержденная приказом
Федерального агентства по техническому регулированию и метрологии от 22.10.2019 г. № 2498;
ЛПС 14-2025 «Локальная поверочная схема для машин на выдавливание листового металла
MSMF», утвержденная УНИИМ - филиалом ФГУП «ВНИИМ им.Д.И. Менделеева» 05.12.2025 г.
