Датчики напряжения компенсационные КВ 25-ПК
| Номер в ГРСИ РФ: | 98159-26 |
|---|---|
| Производитель / заявитель: | ООО «ИДМ-ПЛЮС», г. Москва, г. Зеленоград |
Датчики напряжения компенсационные КВ 25-ПК (далее - датчики) предназначены для преобразования входного сигнала напряжения постоянного и переменного тока в пропорциональный выходной сигнал силы электрического тока.
Информация по Госреестру
| Основные данные | |||||||
|---|---|---|---|---|---|---|---|
| Номер по Госреестру | 98159-26 | ||||||
| Действует | по 02.04.2031 | ||||||
| Наименование | Датчики напряжения компенсационные | ||||||
| Модель | КВ 25-ПК | ||||||
| Приказы |
№641 от
02.04.2026
— Об утверждении типов средств измерений
|
||||||
| Код идентификации производства |
ОС
СИ не соответствует критериям подтверждения производства на территории
РФ в соответствии с постановлением №719
|
||||||
| Характер производства | Серийное | ||||||
| Идентификатор записи ФИФ ОЕИ | fa832a6d-eb69-36f6-897c-95e983f552f0 | ||||||
| Испытания |
|
||||||
Производитель / Заявитель
ООО «ИДМ-ПЛЮС», РОССИЯ, 124498, г. Москва, г. Зеленоград, Георгиевский проспект, д. 5, этаж 5
Поверка
| Методика поверки / информация о поверке |
МП-НИЦЭ-169-24 ГСИ. Датчики напряжения компенсационные КВ 25-ПК. Методика поверки.
(с 02.04.2026)
|
| Межповерочный интервал / Периодичность поверки |
2 года
|
| Зарегистрировано поверок | |
| Актуальность информации | 26.04.2026 |
Поверители
Скачать
|
98159-26: Описание типа
2026-98159-26.pdf
Файл устарел
|
Скачать | 95.3 КБ | |
|
98159-26: Методика поверки
МП-НИЦЭ-169-24
2026-mp98159-26.pdf
Файл устарел
|
Скачать | 1.4 MБ | |
|
98159-26: Описание типа
2026-98159-26-1.pdf
|
Скачать | 95.3 КБ | |
|
98159-26: Методика поверки
МП-НИЦЭ-169-24
2026-mp98159-26-1.pdf
|
Скачать | 1.4 MБ |
Описание типа
Назначение
Датчики напряжения компенсационные КВ 25-ПК (далее - датчики) предназначены для преобразования входного сигнала напряжения постоянного и переменного тока в пропорциональный выходной сигнал силы электрического тока.
Описание
Принцип действия датчиков основан на эффекте Холла: входное напряжение электрического тока преобразуется в силу электрического тока пропорциональную напряжению с помощью включенного последовательно с первичной обмоткой резистора. Магнитное поле, создаваемое входным током в первичной обмотке, компенсируется полем, создаваемым током во вторичной обмотке. Вторичный ток генерируется с помощью элемента Холла и электроники датчика. Для работы датчика необходим внешний резистор, соединенный с первичной обмоткой и нагрузочный резистор, включенный между выходом датчика и общим проводом цепи питания.
Датчики выполнены в пластиковых корпусах черного или синего цвета.
Датчики не имеют модификаций.
Заводской номер наносится на лицевую сторону корпуса методом лазерной гравировки в виде цифрового кода.

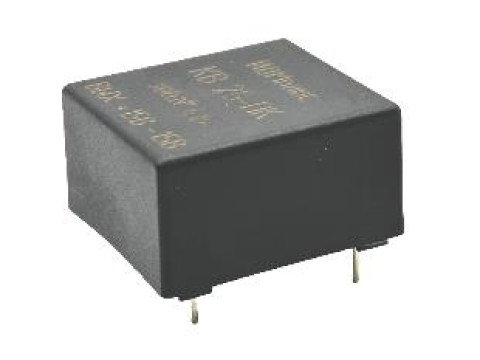

Общий вид датчиков с указанием места нанесения знака утверждения типа и места нанесения заводского номера представлен на рисунке 1.
Место нанесения заводского номера
Место нанесения знака утверждения типа
Рисунок 1 - Общий вид датчиков с указанием места нанесения знака утверждения типа и места нанесения заводского номера
Технические характеристики
Таблица 1 - Метрологические характеристики
|
Наименование характеристики |
Значение |
|
Диапазон преобразований входных значений напряжения постоянного тока Uhvd, в 1)2) |
от 10 до 600 |
|
Диапазон выходных значений силы постоянного тока, мА |
от 0,2 до 25,0 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) основной погрешности преобразований напряжения постоянного тока, % |
±0,5 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) дополнительной погрешности преобразований напряжения постоянного тока в диапазоне рабочих температур на каждые 10 ° С, % |
±4,0 |
|
Диапазон преобразований входных среднеквадратичных значений напряжения переменного тока в диапазоне частот от 50 до 800 Гц, Uhad, В 1)2) |
от 3 до 600 |
|
Диапазон выходных значений силы переменного тока, мА |
от 0,2 до 25,0 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) основной погрешности преобразований среднеквадратичных значений напряжения переменного тока в диапазоне частот от 50 до 800 Гц, % |
±0,5 |
|
Пределы допускаемой приведенной (к верхнему пределу диапазона преобразований) дополнительной погрешности преобразований среднеквадратичных значений напряжения переменного тока в диапазоне рабочих температур на каждые 10 ° С, % |
±4,0 |
|
Нормальные условия измерений: - температура окружающей среды, ° C |
от +15 до +25 |
|
Примечания: 1) Указания по выбору значения сопротивления резистора в первичной цепи приведены в руководстве по эксплуатации. 2) Указания по выбору значения нагрузочного сопротивления во вторичной цепи приведены в руководстве по эксплуатации. | |
аблица 2 - Технические характеристики
|
Наименование характеристики |
Значение |
|
Напряжение питания постоянного тока, В |
±15 |
|
Потребляемый ток по цепи питания, мА |
от 10 до 45 |
|
Рабочие условия измерений: - температура окружающей среды, °С |
от -40 до +85 |
|
Габаритные размеры (высотахдлинахширина), мм, не более |
22х32х28 |
|
Масса, кг, не более |
0,03 |
Таблица 3 - Показатели надежности
|
Наименование характеристики |
Значение |
|
Средний срок службы, лет, не менее |
5 |
|
Средняя наработка до отказа, ч |
25000 |
Знак утверждения типа
наносится на титульный лист паспорта типографским способом и на торцевую часть корпуса датчика методом лазерной гравировки.
Комплектность
Таблица 4 - Комплектность средства измерений
|
Наименование |
Обозначение |
Количество |
|
Датчик напряжения компенсационный |
КВ 25-ПК |
1 шт. |
|
Паспорт |
ДМШК.411136.008ПС |
1 экз. |
|
Руководство по эксплуатации |
ДМШК.411136.008РЭ |
1 экз. |
Сведения о методах измерений
приведены в разделе 5.2 «Работа изделия» документа ДМШК.411136.008РЭ «Датчик напряжения компенсационный КВ 25-ПК. Руководство по эксплуатации».
Нормативные документы
Приказ Федерального агентства по техническому регулированию и метрологии от 28 июля 2023 года № 1520 «Об утверждении государственной поверочной схемы для средств измерений постоянного электрического напряжения и электродвижущей силы»;
Приказ Федерального агентства по техническому регулированию и метрологии от 18 августа 2023 года № 1706 «Об утверждении государственной поверочной схемы для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от 1-10’1 до 2-109 Гц»;
ДМШК.411136.008ТУ «Датчики напряжения компенсационные КВ 25-ПК. Технические условия».
